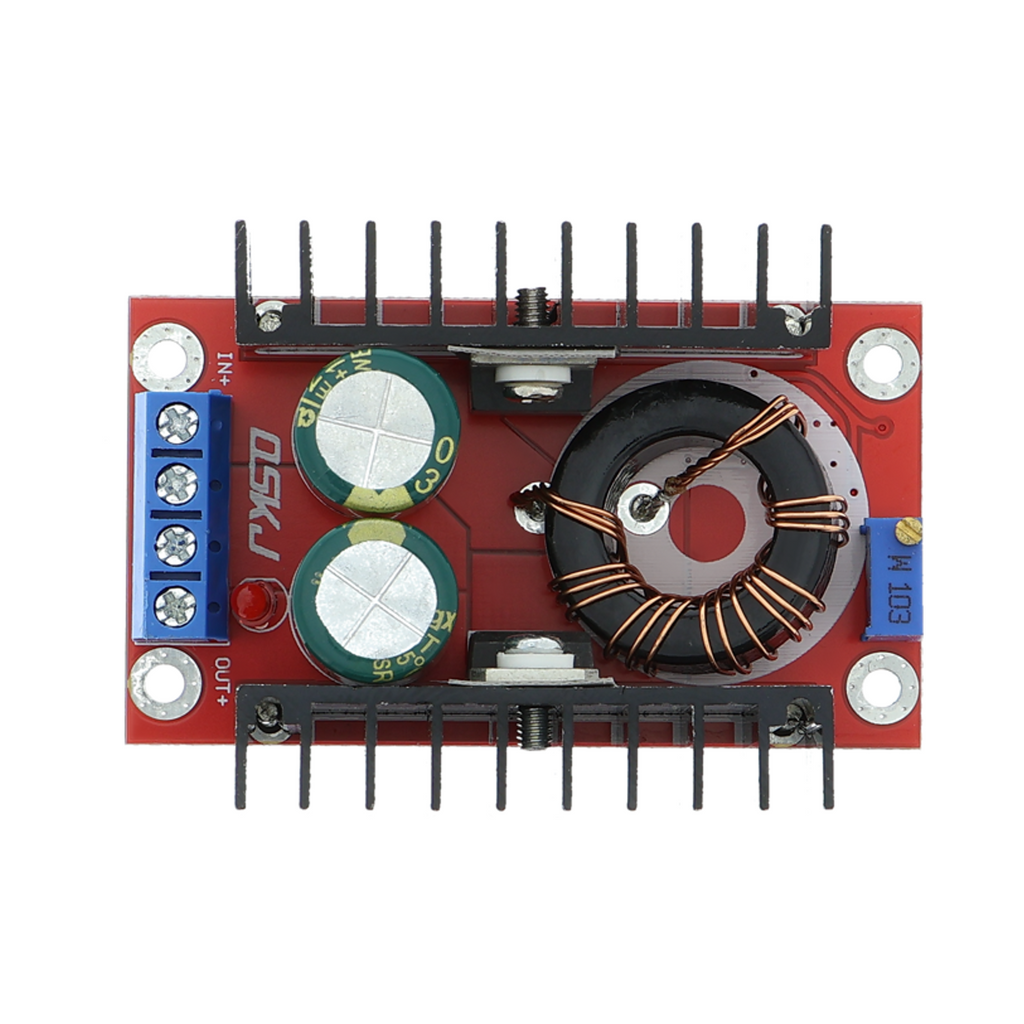

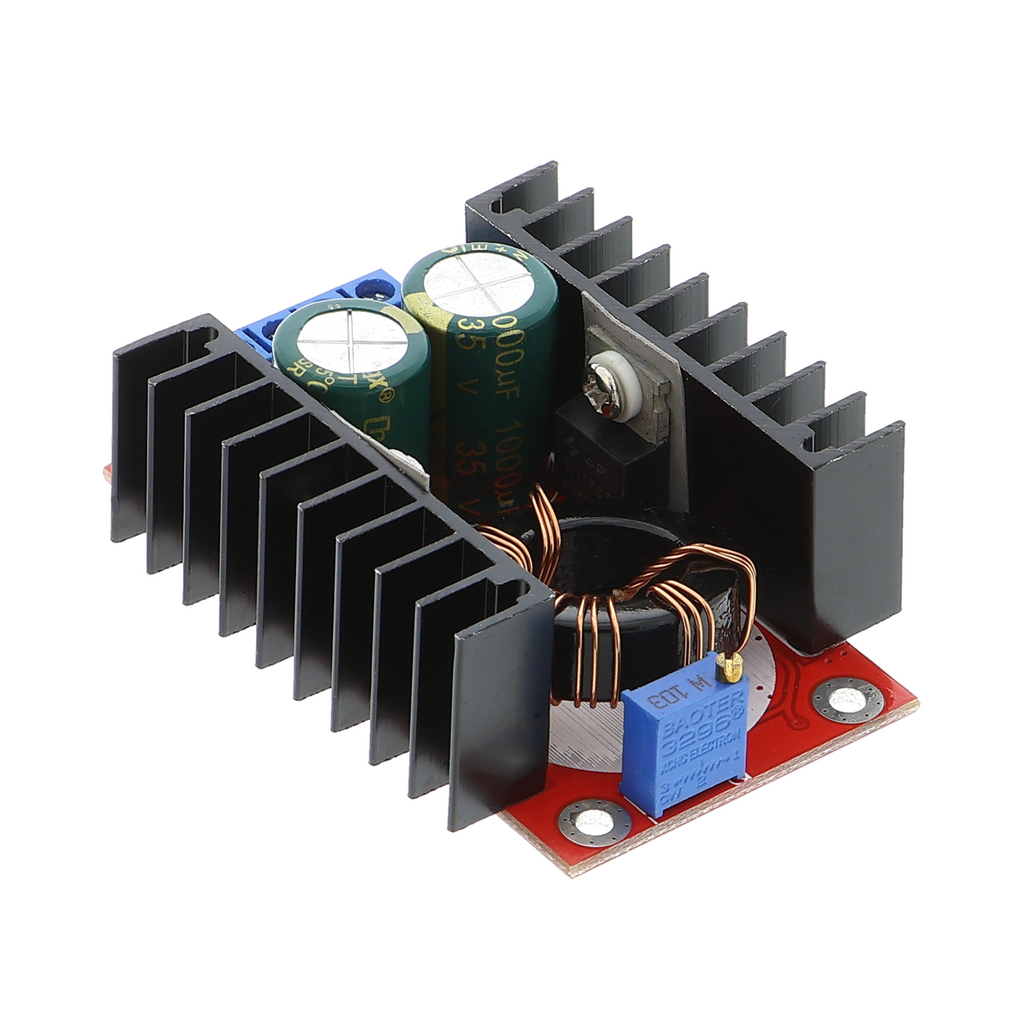

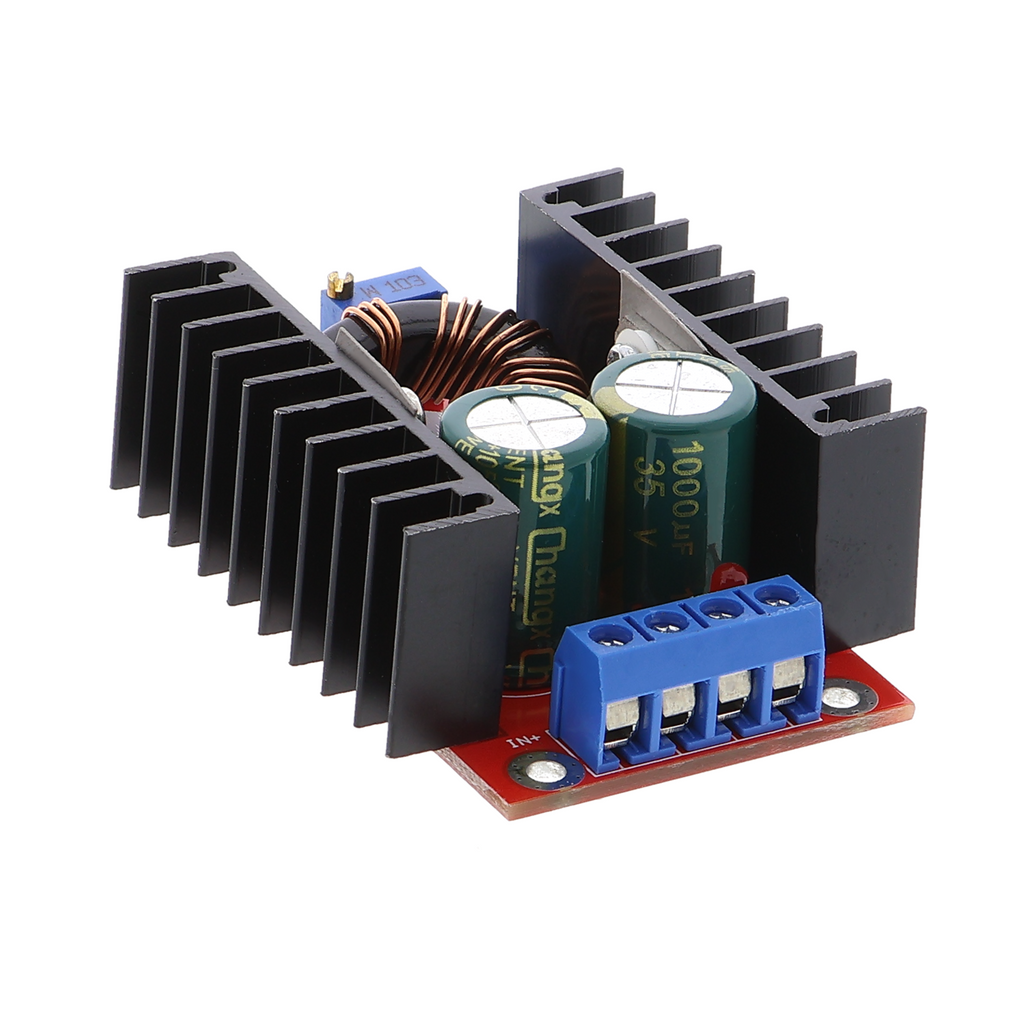

Step-Up-Modul 150 W - 12 V auf 12-32 V, max. 12,5 A

Produktübersicht

• Spannungsregler zur Erhoehung von 12 V Eingangsspannung auf 12 bis 32 V Ausgangsspannung
• Leistung bis 150 W
• Eingangsbereich 12 V DC, Ausgangsbereich 12 bis 32 V DC
• Strombelastung maximal 12,5 A am Ausgang
• Schraub- und Loetanschluesse fuer Stromschienen
• Einstellpotentiometer fuer die Ausgangsspannung an der Platine

Produktbeschreibung

Dieses Step-Up-Modul ist ein Spannungsregler, der eine konstante 12-V-Eingangsspannung auf eine waehlbare Ausgangsspannung zwischen 12 und 32 V anhebt. Mit einer maximalen Leistung von 150 W eignet sich das Modul fuer Anwendungen, bei denen Verbraucher mit hoeherer Betriebsspannung bei begrenzter Stromversorgunskapazitaet betrieben werden sollen.

Das Modul nutzt eine Schaltregler-Topologie fuer die Spannungswandlung. Die gewuenschte Ausgangsspannung wird ueber ein Potentiometer an der Platine eingestellt und sollte vor dem Anschluss der Last kalibriert werden. Bei Stromentnahmen ueber 12,5 A am Ausgang sinkt die verfuegbare Leistung unter 150 W. Eine Erhoehung der Ausgangsspannung reduziert die moegliche Stromabgabe proportional, da die Leistung gleich bleibt.

Das Modul eignet sich fuer den Betrieb von 24-V-Sensoren und Aktoren aus einer 12-V-Stromversorgung, fuer tragbare Geraete mit flexiblem Spannungsbedarf oder fuer Test- und Entwicklungsaufbauten, bei denen verschiedene Verbrauchsspannungen aus einer Quelle bereitgestellt werden sollen. Ein konkretes Beispiel ist der Betrieb mehrerer 24-V-Gleichstrommotoren oder -magnetventile aus einer 12-V-Bordnetzbatterie.

Fuer den Betrieb ist eine stabile 12-V-Eingangsspannung mit ausreichender Strombelastbarkeit erforderlich, da das Modul nicht reguliert. Die Ausgangsspannung muss vor dem Anschluss der Verbraucher mit einem Multimeter geprueft werden. Das Modul entwaermt sich unter Volllast, daher ist eine ausreichende Belueftung oder Kuehlflaeche notwendig.

Sicherheitshinweis

Dieses Modul eignet sich ausschliesslich fuer den Aufbau von Prototypen sowie Test- und Entwicklungszwecke und ist nicht fuer den Einbau in den Hausstromkreis bestimmt. Die Eingangsspannung muss richtig gepolt werden, da das Modul keine umgekehrte Polung vertraegt. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkraeften vorbehalten, bei Unklarheiten vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x Step-Up-Modul - 150W, 12-32V auf 12-35V, einstellbar
