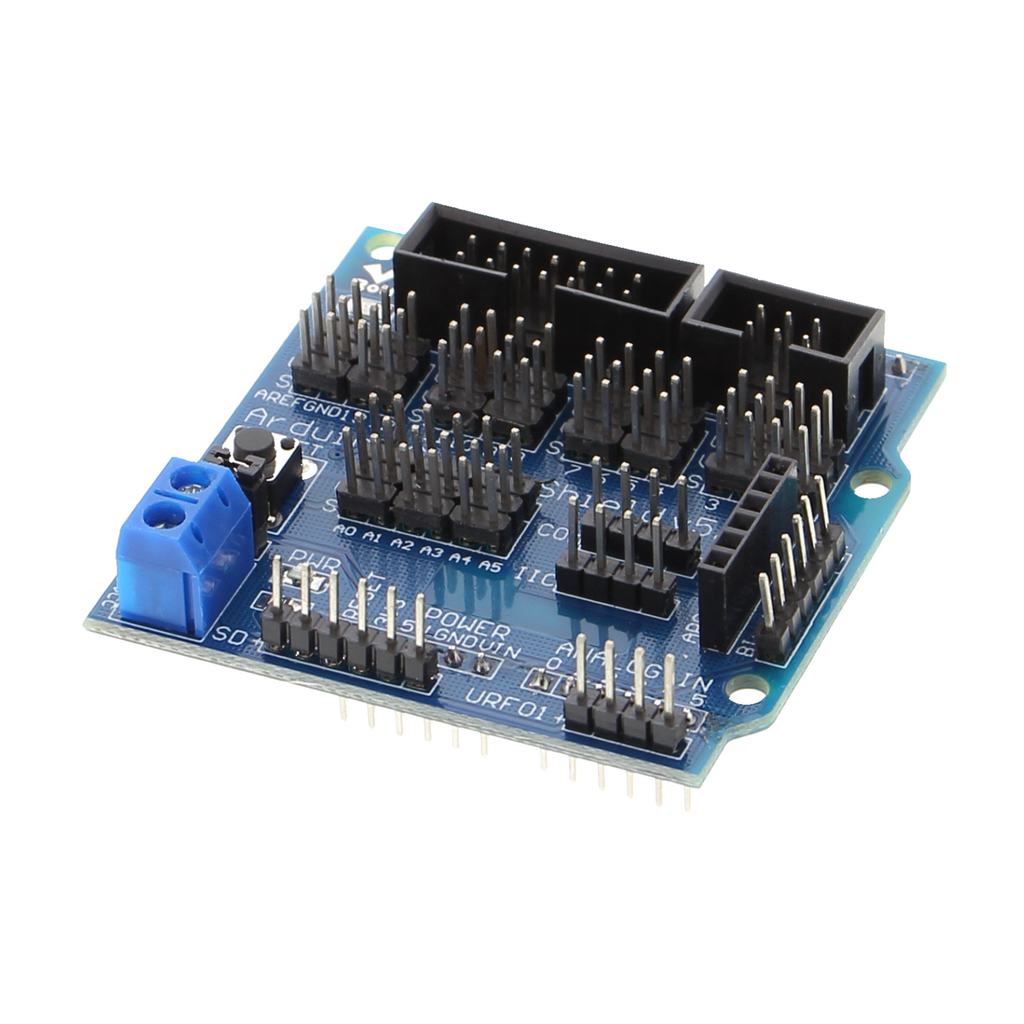

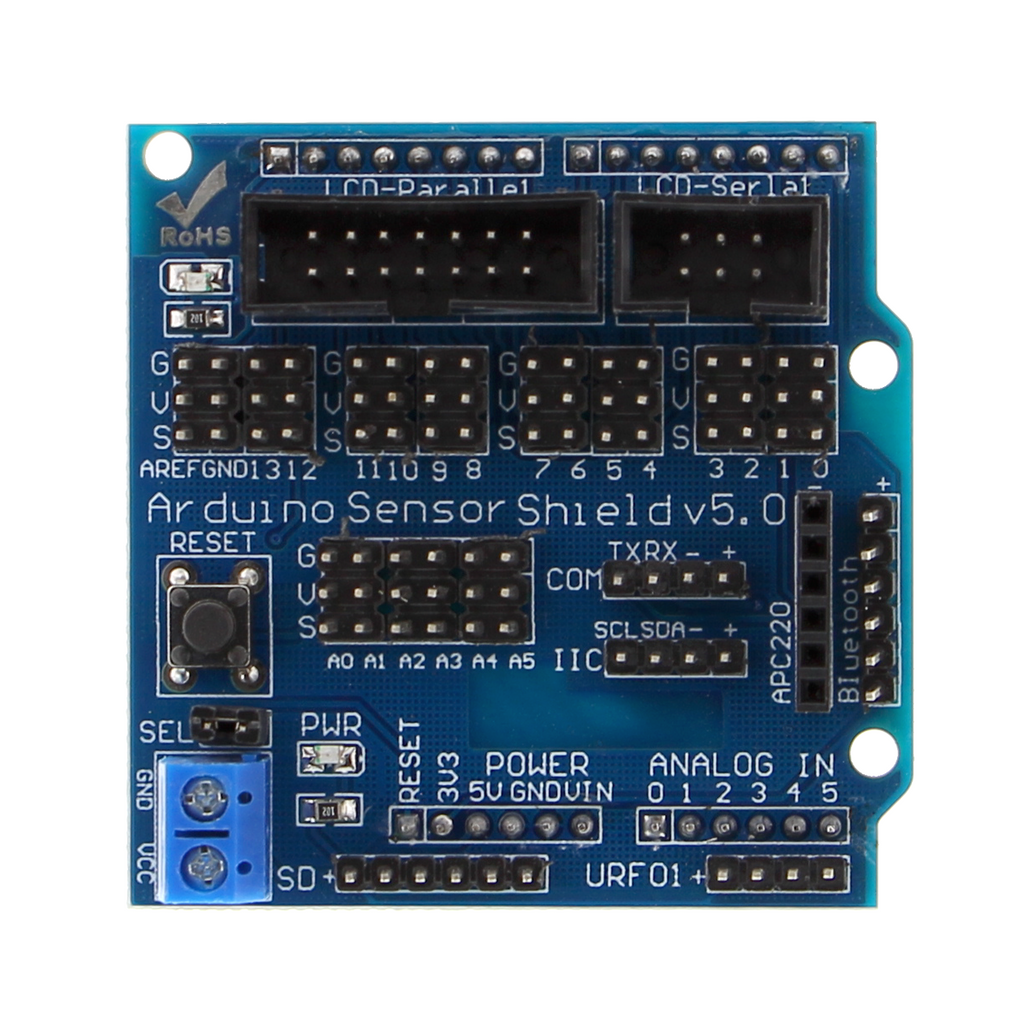

Sensor Shield V5.0 - Erweiterungsplatine für Arduino UNO und MEGA

Produktübersicht

• Erweiterungsmodul für Arduino UNO und MEGA mit standardisierten Sensor-Anschlüssen
• Bis zu 10 analoge Eingänge für Sensoren
• Bis zu 20 digitale Ein- und Ausgänge
• I2C und SPI Schnittstellen verfügbar
• Stromversorgung über USB oder externe Stromquelle
• Alle Sensoren und Aktoren können gleichzeitig angeschlossen werden

Produktbeschreibung

Das Sensor Shield V5 0 ist eine Erweiterungsplatine für Arduino UNO und MEGA, die den direkten Anschluss verschiedenster Sensoren und Module über standardisierte Buchsen ermöglicht. Die vorgelöteten Stiftleisten und Anschlussblöcke sparen Verdrahtungsaufwand und Fehlerquellen bei der Prototyp-Entwicklung erheblich.

Das Modul wird auf die Arduino-Platine gesteckt und erweitert die verfügbaren Ein- und Ausgänge deutlich. Mit bis zu zehn analogen Eingängen lassen sich Sensoren wie Temperatur-, Licht- oder Feuchtigkeitssensoren anschließen, während die bis zu zwanzig digitalen Anschlüsse für Relais, LEDs oder Schrittmotoren zur Verfügung stehen. Zusätzlich sind I2C und SPI Schnittstellen vorhanden, um Kommunikationsmodule oder weitere spezialisierte Sensor-IC an einem Bus zu betreiben.

Das Shield findet Einsatz in Umgebungsüberwachungsprojekten, wo mehrere Sensoren zeitgleich Temperatur, Luftfeuchte und Helligkeit erfassen, sowie in robotischen Anwendungen mit mehreren Motoren und Endschaltern. Auch für datalogging-Experimente im schulischen Kontext, die verschiedene Messwerte parallel aufzeichnen, ist das Modul geeignet. Eine Besonderheit liegt in der Möglichkeit, das Shield mit UNO oder MEGA zu betreiben, ohne die Code-Grundlagen zwischen den Plattformen anpassen zu müssen.

Das Shield wird einfach auf den Arduino-Mikrocontroller aufgesteckt und bezieht seine Stromversorgung über USB oder externe Stromquelle des Arduino-Boards. Für Projekte mit leistungsstarken Aktoren wird eine zusätzliche externe Stromversorgung erforderlich, da der USB-Port des Arduino für größere Stromlasten zu schwach ist.

Sicherheitshinweis

Das Modul ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht für den Einbau in den Hausstromkreis geeignet. Bei Anschluss von Komponenten, die mit Netzspannung arbeiten, muss eine Elektrofachkraft hinzugezogen werden. Im Zweifelsfall vor der Inbetriebnahme Kontakt mit einer Elektrofachkraft aufnehmen.

Lieferumfang

• 1x Sensor Shield V5.0 für Arduino UNO und MEGA
