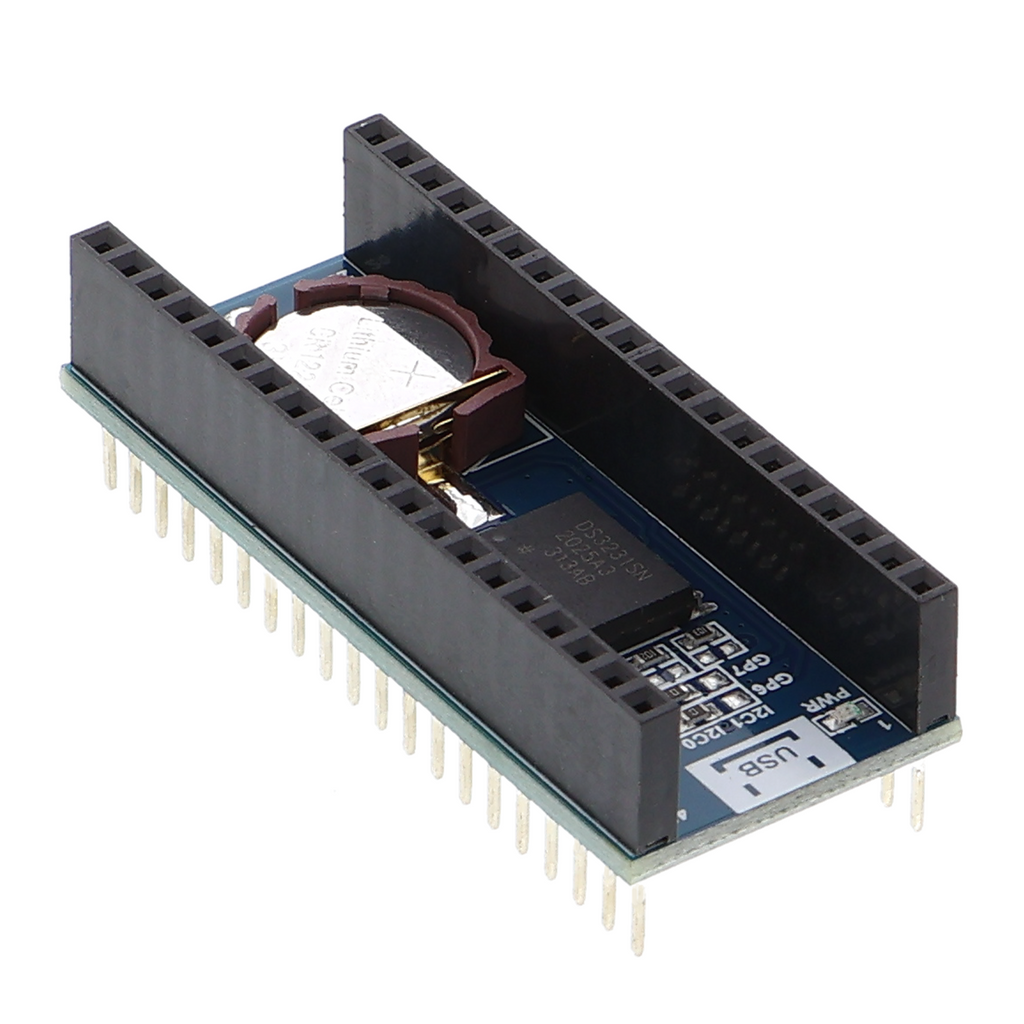

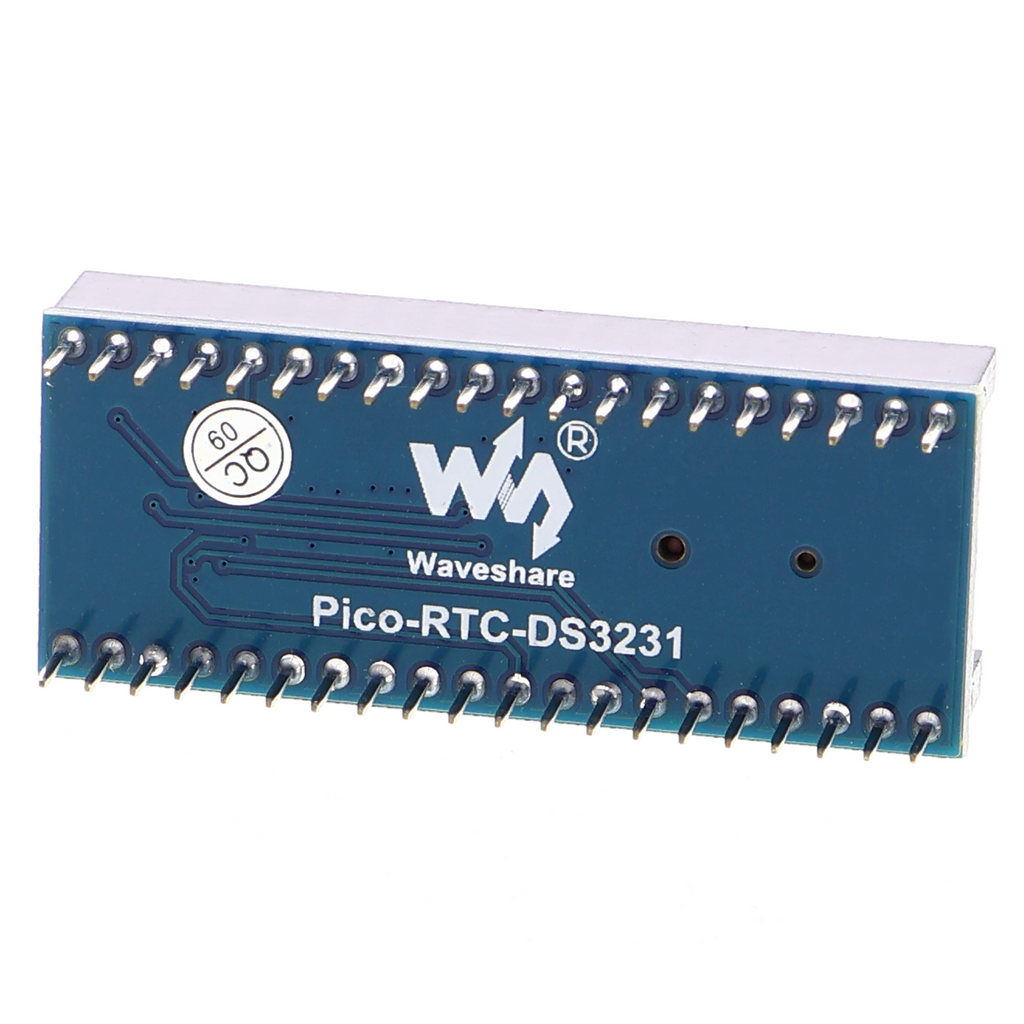

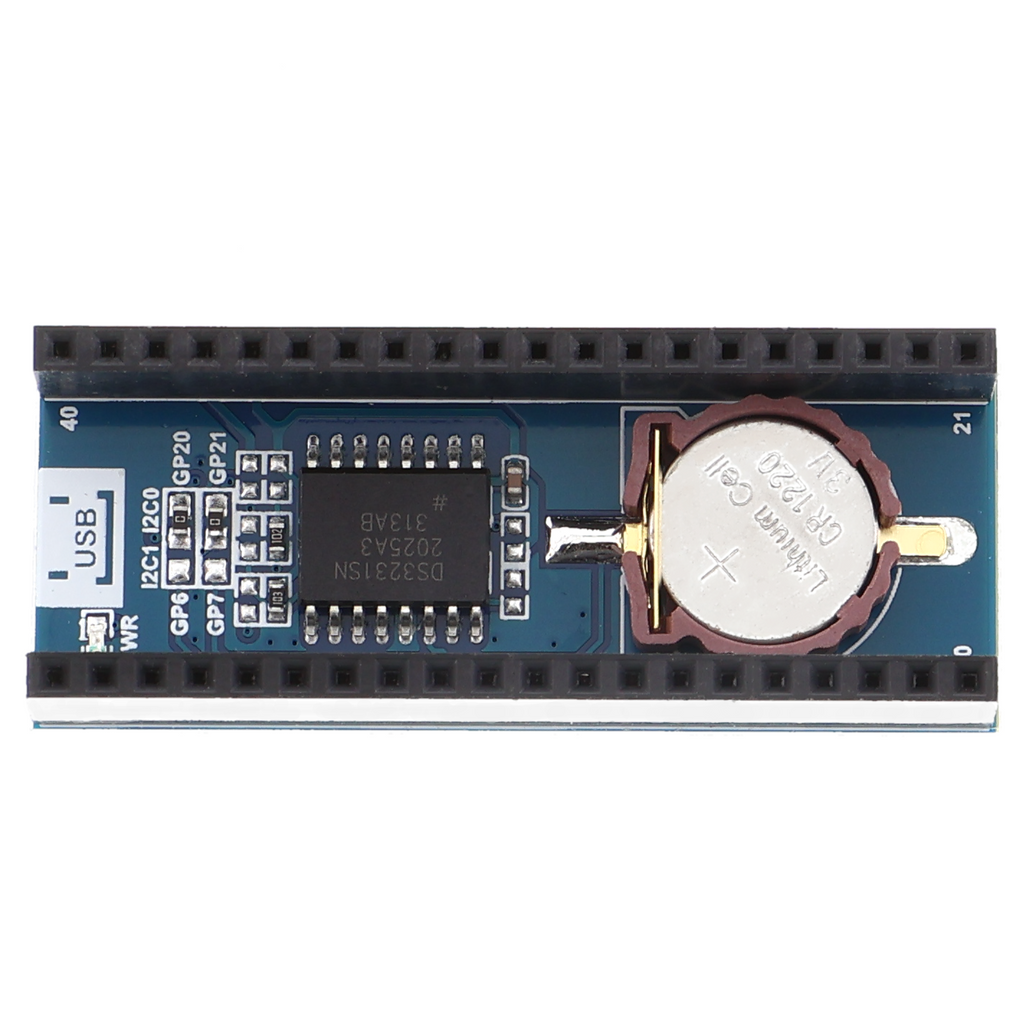

DS3231 RTC Modul - Echtzeituhr mit I2C für Raspberry Pi Pico

Produktübersicht

• Echtzeituhr für Raspberry Pi Pico mit externer Stromversorgung, auch ohne USB funktionsfähig
• Messgenauigkeit ±2 Minuten pro Jahr bei durchschnittlicher Temperatur
• I2C-Schnittstelle, Adresse 0*68, kompatibel mit Standard-Mikrocontroller-Boards
• Integrierter Akku für Zeitmessung bei Stromausfall
• Präzisions-Oszillator mit Temperaturausgleich

Produktbeschreibung

Die Echtzeituhr DS3231 behält das Datum und die Uhrzeit auch dann, wenn der Raspberry Pi Pico ausgeschaltet ist. Das Modul verbindet sich per I2C mit dem Mikrocontroller und benötigt dabei nur zwei Signalleitungen (SCL und SDA). Da die Zeitmessung auch ohne externe Stromversorgung läuft, entfällt die lästige Neuinitialisierung der Zeit nach jedem Neustart, wer Daten mit Zeitstempel sammelt oder zeitgesteuerte Funktionen braucht, spart damit erheblich an Software-Komplexität.

Der Oszillator arbeitet mit temperaturkompensiertem Quarz, wodurch die Genauigkeit über Monate stabil bleibt. Für Anwendungen, die höchste Präzision brauchen, ist nachträglich Feinabstimmung möglich. Der integrierte Akku puffert die Zeitmessung für mehrere Jahre, ohne dass ein separates Backup-Element nötig ist.

Übliche Einsatzszenarien sind autonome Datenlogger (Temperatur-, Luftfeuchte- oder Feuchtigkeitsmessungen mit Zeitmessung für zeitliche Verläufe), fahrerlose Fahrzeuge oder Roboter mit zeitkritischen Aktionen, sowie Alarmsysteme und Uhranwendungen ohne Internetanbindung. Ein solches Modul passt auch in Projekte, bei denen Ereignisse zeitgenau registriert werden müssen, etwa beim Erfassen von Bewegungsmeldungen mit Systemzeit.

Der Betrieb ist mit 3,3 V vorgesehen und daher direkt mit Raspberry Pi Pico kompatibel. Beim Anschluss an Boards mit 5-V-Logik ist ein Pegelwandler erforderlich. Das Modul benötigt eine I2C-Adresse, die unter Umständen mit anderen Bausteinen am selben Bus kollidiert, je nach Projektaufbau ist die Standard-Adresse 0*68 zu überprüfen.

Sicherheitshinweis

Das Modul ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und darf nicht in den Hausstromkreis eingebaut werden. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten; im Zweifelsfall ist vor der Inbetriebnahme Kontakt mit einer Elektrofachkraft aufzunehmen. Der verbaute Akku unterliegt Transportvorschriften für Lithium-Batterien.

Lieferumfang

• 1x Präzisions RTC Modul für Raspberry Pi Pico, DS3231 Chip
