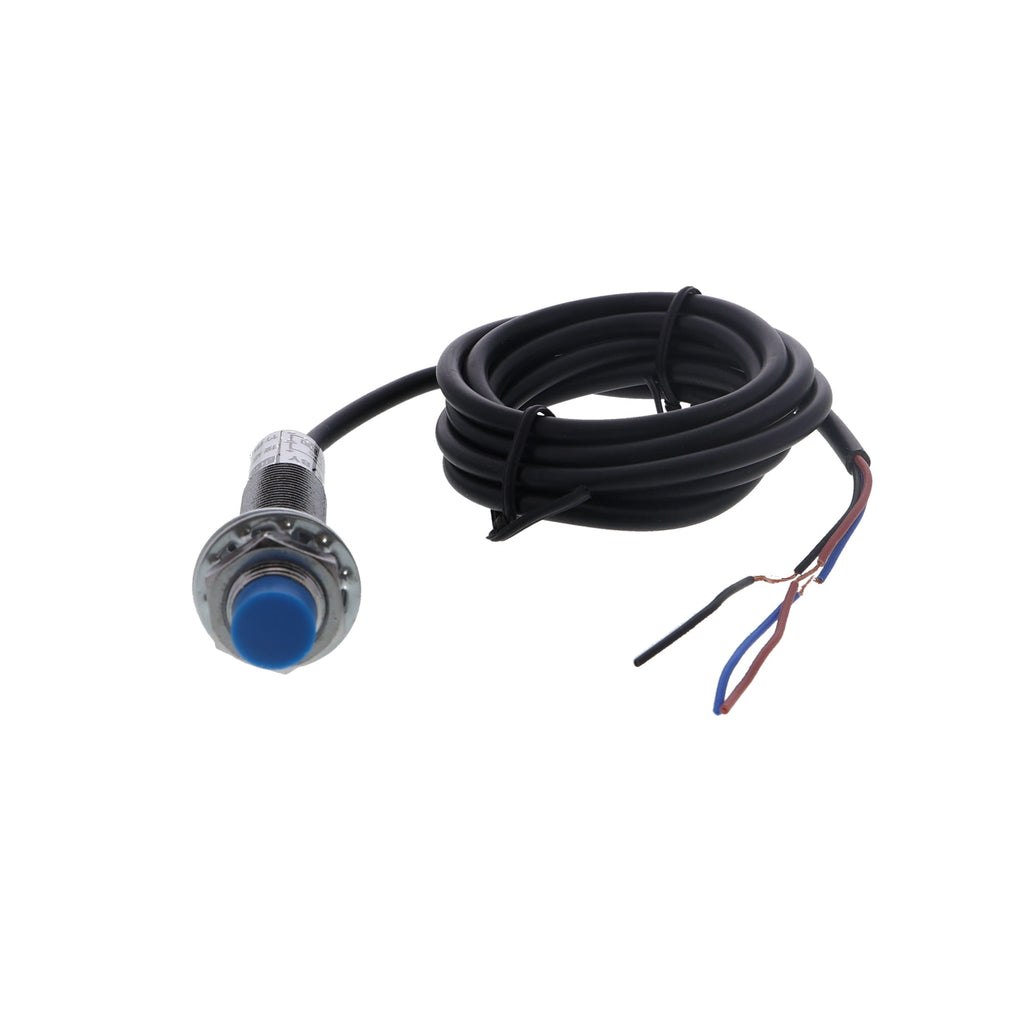

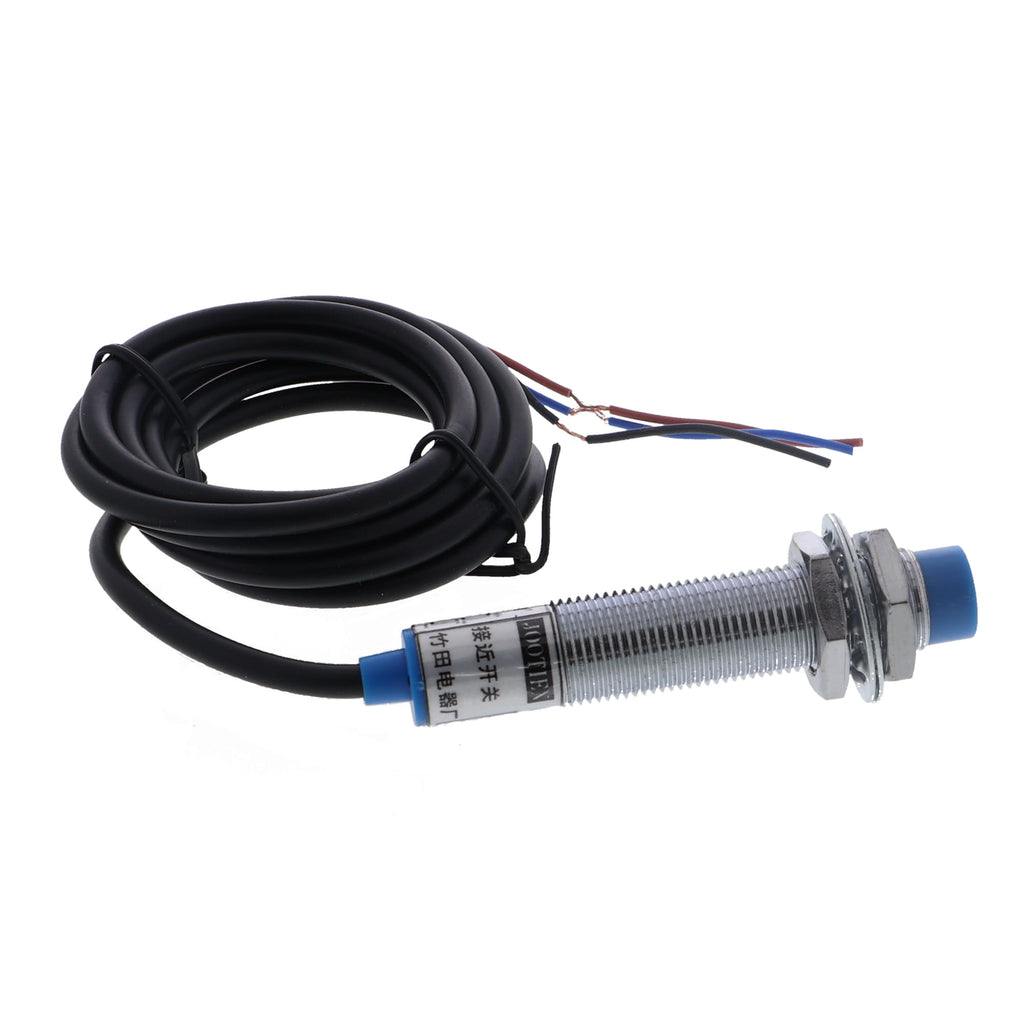

LJ12A3-4-Z/BY Näherungsschalter - induktiv, PNP, 6-36 V

Produktübersicht

• Induktiver Näherungsschalter für metallische Objekte, schaltend bis 4 mm Entfernung
• Betriebsspannung 6 bis 36 V Gleichstrom
• PNP-Ausgang mit Open-Collector-Struktur
• M12-Gewinde für robuste Befestigung
• IP67-Schutz für Staub und Spritzwasser

Produktbeschreibung

Dieser induktive Näherungsschalter erkennt metallische Gegenstände berührungslos und gibt ein binäres Schaltsignal ab. Das Funktionsprinzip beruht auf einem hochfrequenten elektromagnetischen Feld, das durch das Vorhandensein von Metall geschwächt wird. Der Detektor reagiert auf Änderungen dieses Feldes und schaltet die interne Schaltlogik durch.

Dank PNP-Ausgang arbeitet der Schalter mit aktiv auf High gelegtem Ausgangssignal. Das ermöglicht die direkte Ansteuerung von 5-V- und 3,3-V-Logik über einen Pull-Down-Widerstand von etwa 10 kOhm, wobei die Betriebsspannung des Schalters selbst zwischen 6 und 36 V liegen kann. Damit eignet sich das Gerät für Stromversorgungen aus industriellen Netzteilen ebenso wie für Batterien im mittleren Spannungsbereich.

Die Schaltdistanz von 4 mm setzt ihn für kompakte Anwendungen ein, wo Metallteile in engem Raum detektiert werden müssen. Ein typisches Szenario ist die Positionsüberwachung von Schachtdeckeln, Schiebtüren oder Werkzeugen in Automaten. Auch die Drehzahlerfassung an Metall-Zahnrädern ist eine häufige Aufgabe, wenn pro Umdrehung ein Impuls gezählt werden soll.

Für den Betrieb wird eine stabilisierte Gleichspannungsquelle im angegebenen Bereich benötigt. Der verstärkte PNP-Ausgang liefert bis zu 200 mA und treibt kleine Relais, LEDs mit Vorwiderstand oder Digitaleingänge an. Der Anschluss erfolgt über ein M12-Kabel mit 4 Adern, das separat beschafft werden muss.

Sicherheitshinweis

Der Schalter ist nicht für den direkten Einbau in den Hausstromkreis bestimmt und dient ausschließlich zum Aufbau von Prototypen sowie Test- und Entwicklungszwecken. Arbeiten an oder in der Nähe der Elektroinstallation sind Elektrofachkräften vorbehalten; bei Unklarheiten zur Stromversorgung vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x PNP Näherungsschalter LJ12A3-4-Z/BY, DC6-36V
