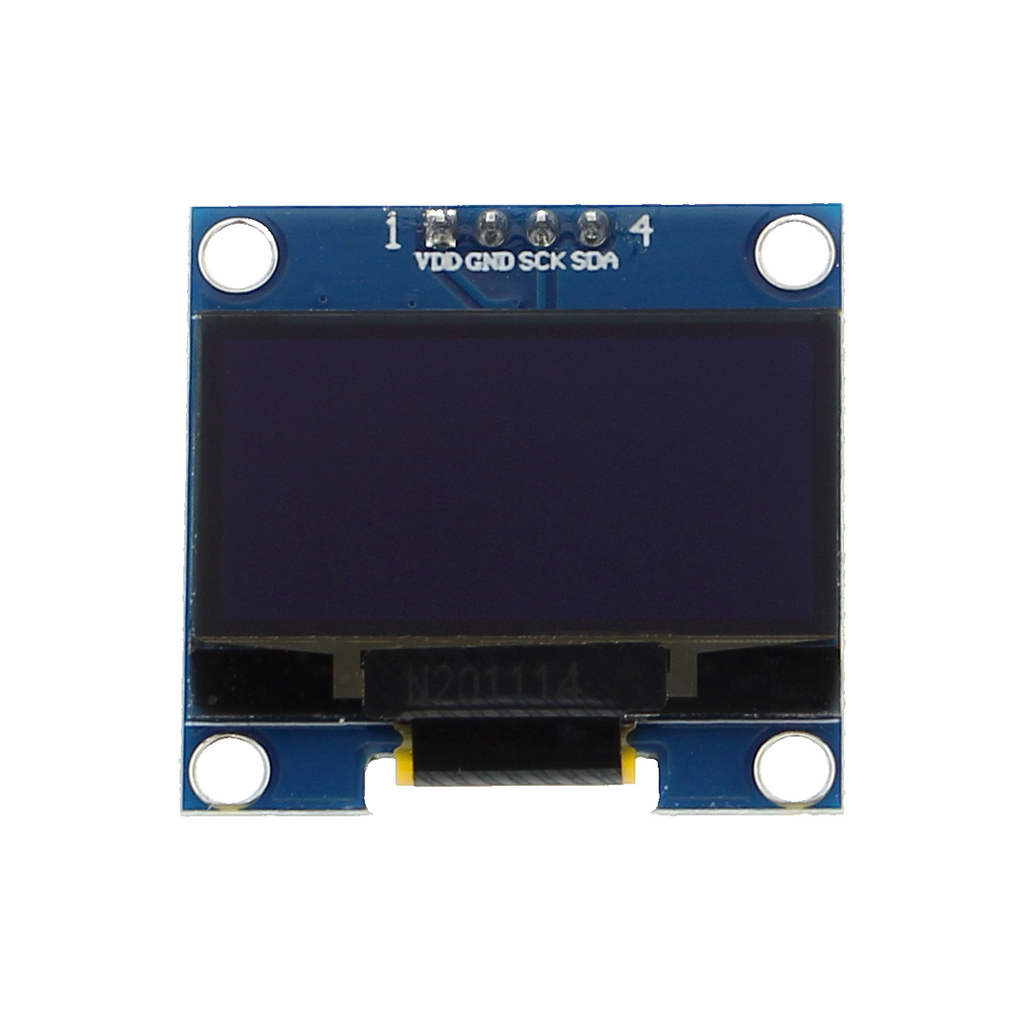

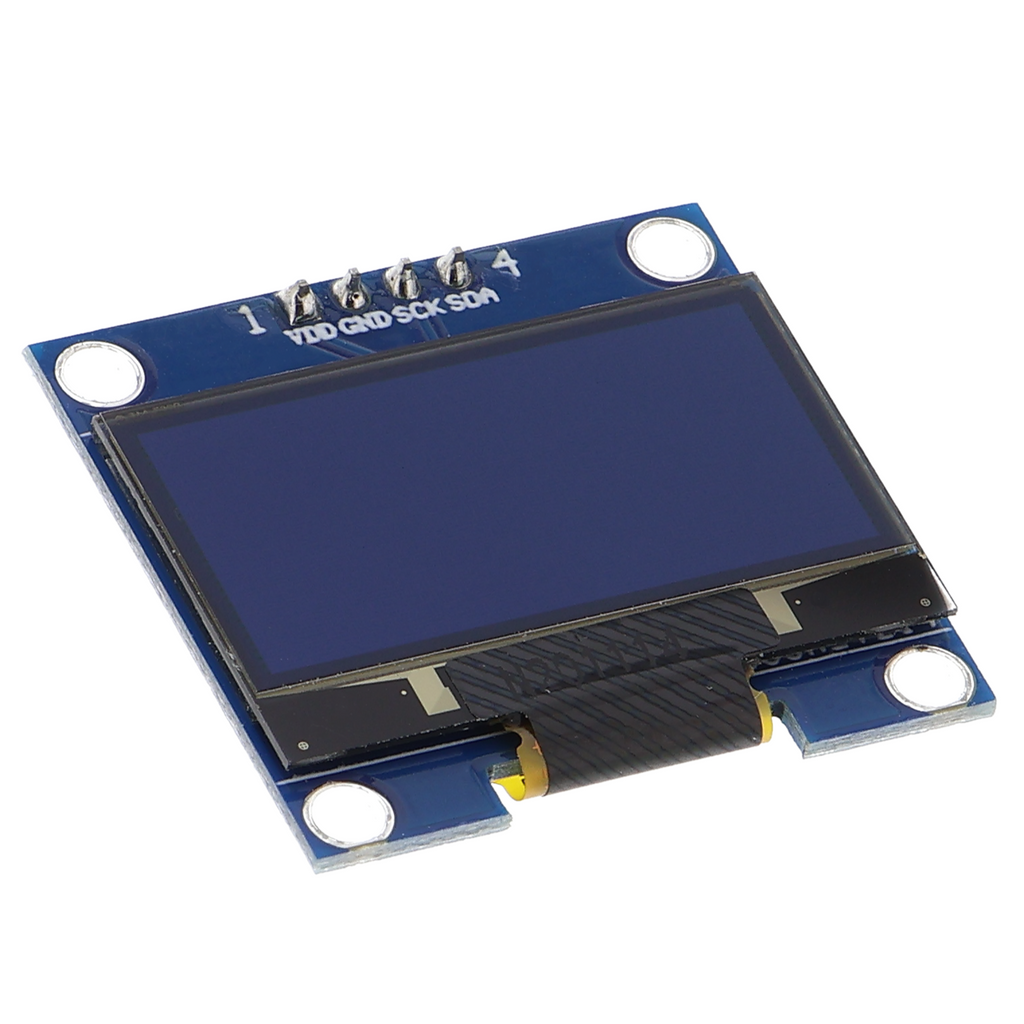

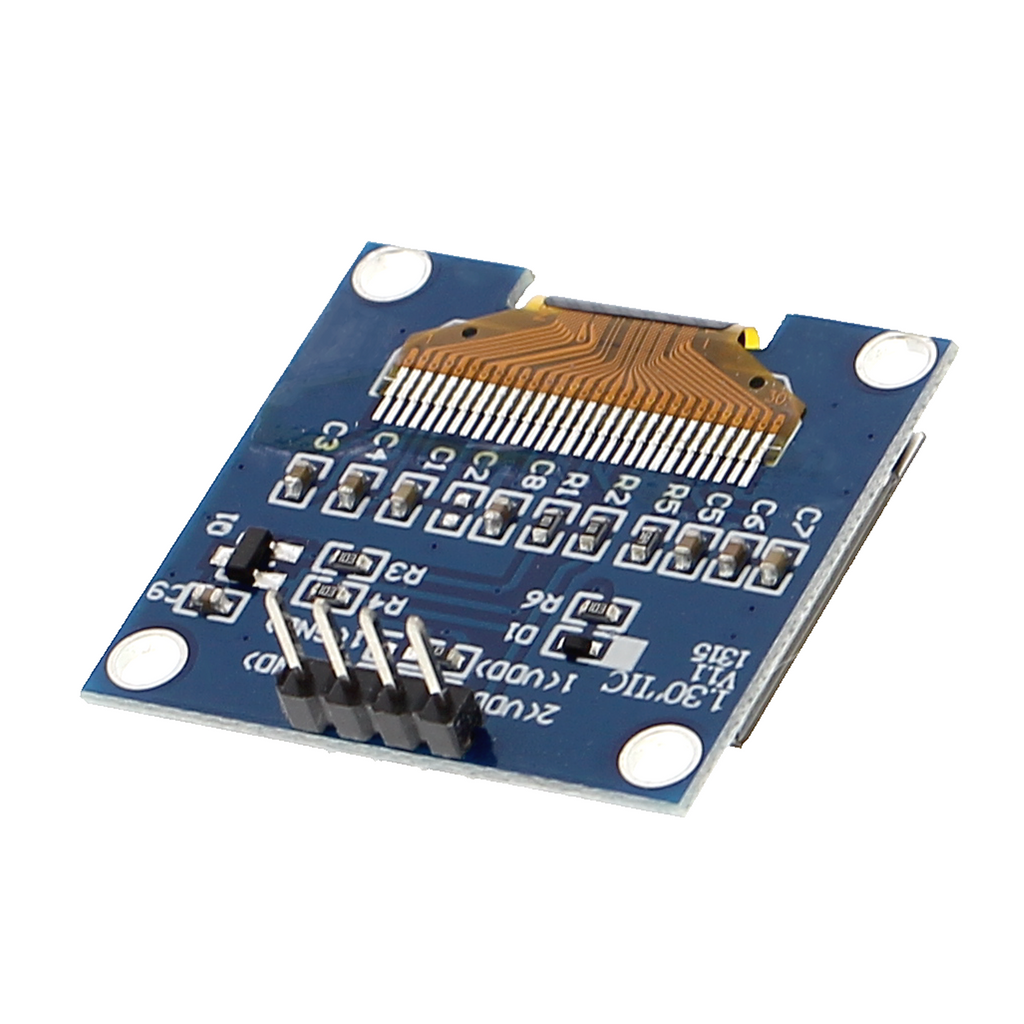

OLED Display 1,3 Zoll - 128x64 Pixel, I2C, 3,3-5 V

Produktübersicht

• 0,96-Zoll-OLED-Display mit 128*64-Pixel-Auflösung
• Monochrom, hohe Leuchtkraft und Kontrastschaerfe
• Anschluss per I2C-Bus, nur zwei Datenleitungen notwendig
• Betriebsspannung 3,3 V oder 5 V, spannungstolerant
• Kompakte Bauform, idealerweise fuer Platzbeschraenkte Anwendungen

Produktbeschreibung

Das OLED-Modul ist ein Kleindisplay zur Anzeige von Text und einfachen Grafikmustern. Der Anschluss erfolgt ueber den I2C-Bus, was bedeutet, dass mehrere Module hintereinander an den gleichen zwei Datenleitungen eines Mikrocontroller-Boards haengen koennen, ohne zusaetzliche Signalleitungen zu belegn. Das spart Anschlusspins und erleichtert die Verkabelung.

Die Spannung von 3,3 V oder 5 V wird direkt vom Betriebssystem-Board bereitgestellt; ein separates Netzteil ist nicht erforderlich. Das Display leuchtet eigenstaendig mit hohem Kontrast und guter Lesbarkeit auch unter unguenstigen Lichtverhältnissen. Die 0,96-Zoll-Diagonale mit 128*64 Pixeln genuegt fuer die Ausgabe von etwa vier Textzeilen mit vermuenftigen Zeichengroessen.

Einsatzbereiche sind Sensormesswertanzeigen in Datenloggern, die Darstellung von Status- und Fehlerinformationen bei mobilen Robotern, oder die Laufzeitanzeige bei Zeitmessgeraeten. Das Display empfaengt Daten ueber den I2C-Bus, weshalb zusaetzlich zur Hardware eine Software-Bibliothek notwendig ist, die die I2C-Kommunikation und die Pixelsteuerung handhabt.

Fuer den Betrieb ist ein Mikrocontroller erforderlich, der I2C-Schnittstellen unterstuetzt und ueber die notwendige Bibliothek verfuegt oder diese hinzufuegen kann. Die typischen Kandidaten sind gaengige Entwicklungsboards mit Arm-basierten Mikrokontrollern oder Arduino-kompatible Systeme. Speicherbegrenzungen koennen bei sehr grossen Grafikinhalten eine Rolle spielen.

Sicherheitshinweis

Dieses Modul ist ausschliesslich fuer den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt. Nicht fuer die Inbetriebnahme im Hausstromkreis geeignet. Die Integration in groessere Systeme oder netzgebundene Anlagen erfordert entsprechende Fachkompetenz. Im Zweifelsfall ist vor der Inbetriebnahme eine Elektrofachkraft zu befragen.

Lieferumfang

• 1x OLED - 1.3", 128x64, VGSS, I2C
