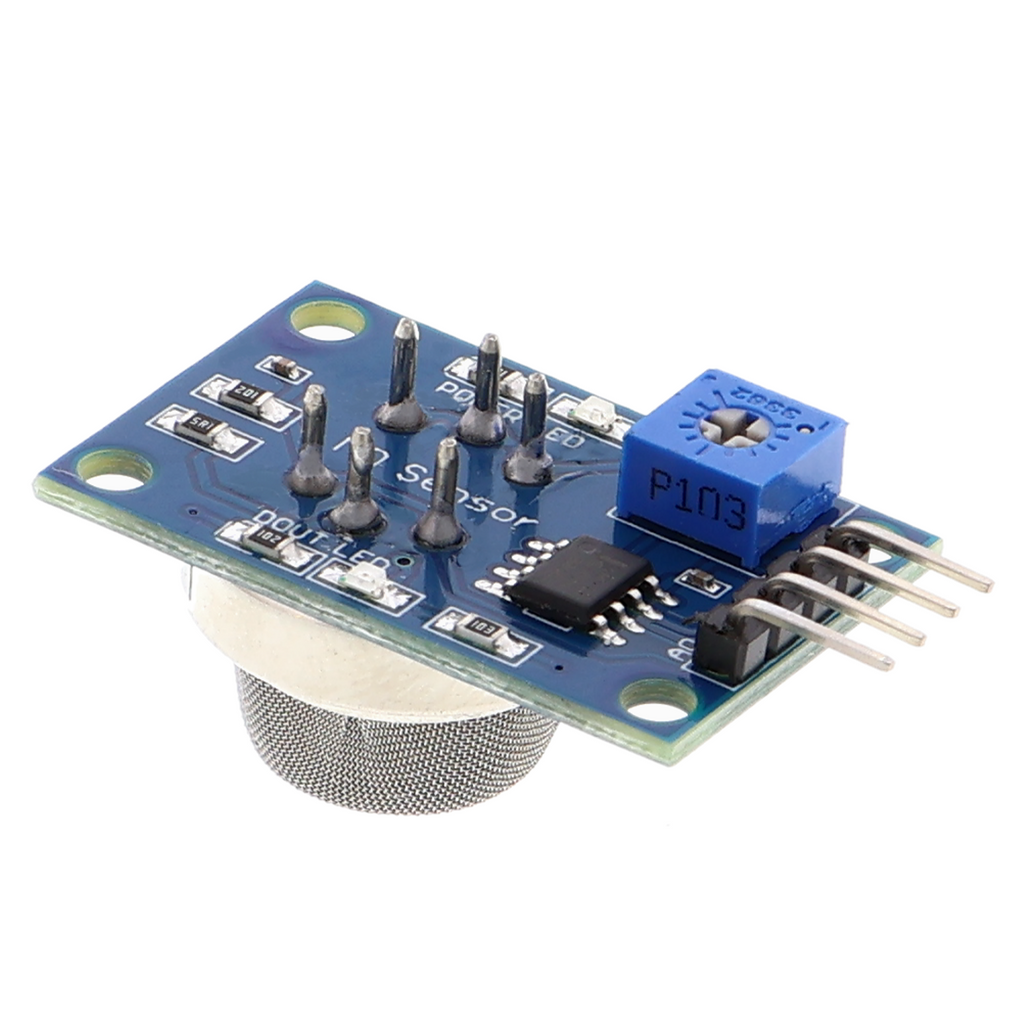

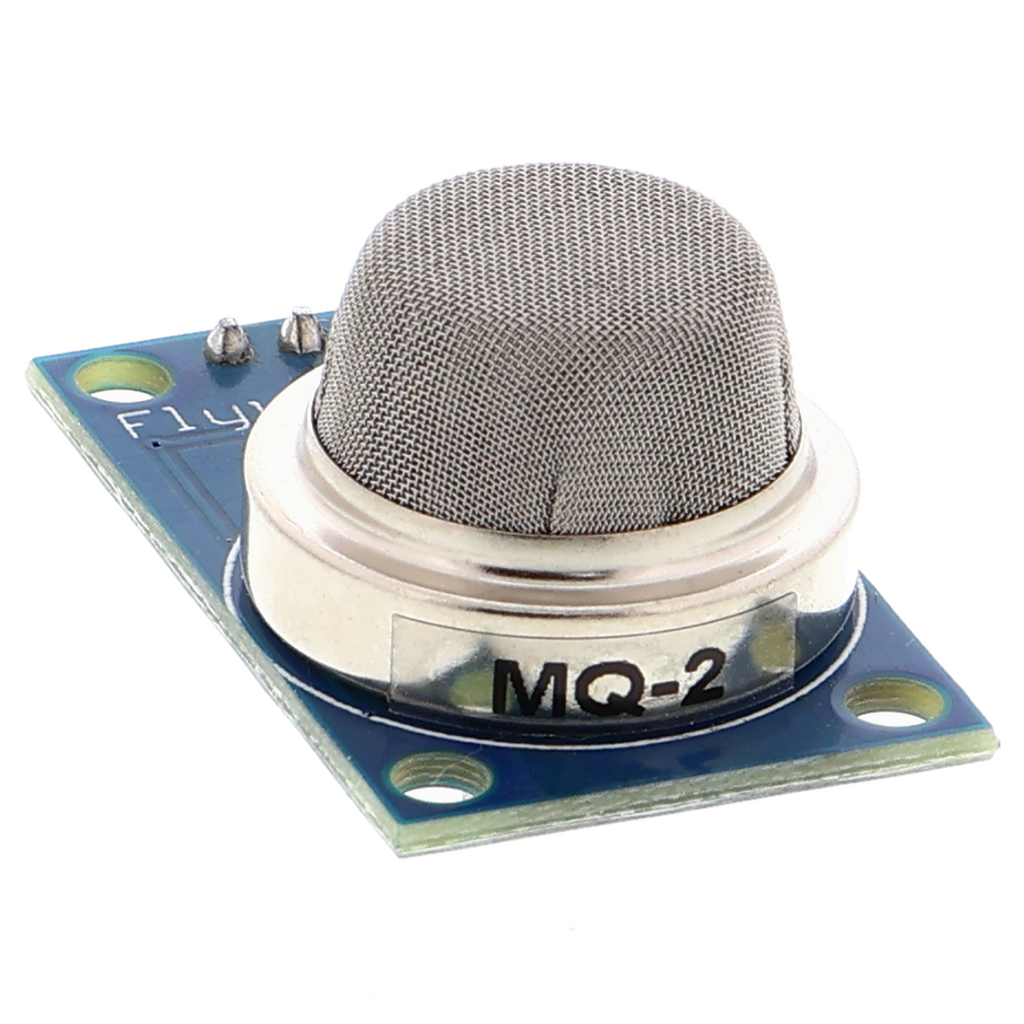

MQ-2 Gassensor - Methan und brennbare Gase, 300-10.000 ppm

Produktübersicht

• Halbleiter-Gassensor zur Detektion von Methan und anderen brennbaren Gasen
• Messbereich 300 bis 10.000 ppm
• Analoger Ausgang (0 bis 5 V) fuer einfache Auswertung
• Digitaler Komparator mit einstellbarem Schwellwert
• Betriebsspannung 5 V, Stromaufnahme etwa 150 mA
• Verbrauchtes Sensorelement erfordert Austausch nach Einsatzdauer

Produktbeschreibung

Dieser Halbleiter-Gassensor erkennt Methan und andere brennbare Gase wie Propan oder Butangas durch Widerstandsaenderung eines Metalloxid-Elementes. Der Sensor eignet sich fuer einfache Warnschaltungen und Gas-Ueberwachung in Prototypen sowie Entwicklungsprojekten.

Der Sensorkern aendert seinen elektrischen Widerstand unter Gaseinfluss, woraus ein analoges Spannungssignal entsteht. Das Signal wird direkt an einen Analog-Digital-Wandler gefuehrt oder ueber den integrierten Komparator in ein digitales Schaltsignal umgewandelt. Die Gaskonzentration laesst sich in Echtzeit ablesen, ohne aufwendige Kalibrierungen vornehmen zu muessen.

Einsatzszenarien sind Methan-Leckachwarnungen in Laboraufbauten, Sicherheitsschalter fuer Gasgeraete in Testaufbauten oder schnelle Gassensoren fuer mobile Mess-Prototypen. Ein typisches Projekt waere eine automatische Abschaltung einer Gasflamme beim Ueberschreiten eines Schwellwertes durch einfaches Umschalten des Komparator-Ausgangs auf ein Relais oder einen Elektromagnet.

Der Sensor benoetigt eine konstante Betriebsspannung von 5 V. Die Messwerte sind relativ und erfordern eine projektspezifische Abgleichung gegen ein Referenzmass, da der Sensorkern alterungsabhaengig ist. Nach etwa einem bis zwei Jahren tritt messbar schneller Widerstandsanstieg auf, sodass ein Austausch erforderlich wird.

Sicherheitshinweis

Der Sensor ist nicht zur Verwendung in der Hauselektroinstallation oder als einzige Schutzschaltung fuer Gasgeraete bestimmt. Dieser Gassensor dient ausschliesslich zum Aufbau von Prototypen sowie Test- und Entwicklungszwecken. Ueberall dort, wo die Sicherheit von Personen haengt, muss eine Elektrofachkraft ueberprueft haben, dass zusaetzliche Sicherheitsmassnahmen vorgesehen sind.

Lieferumfang

• 1x MQ-2 - Sensor für Methan-Gas
