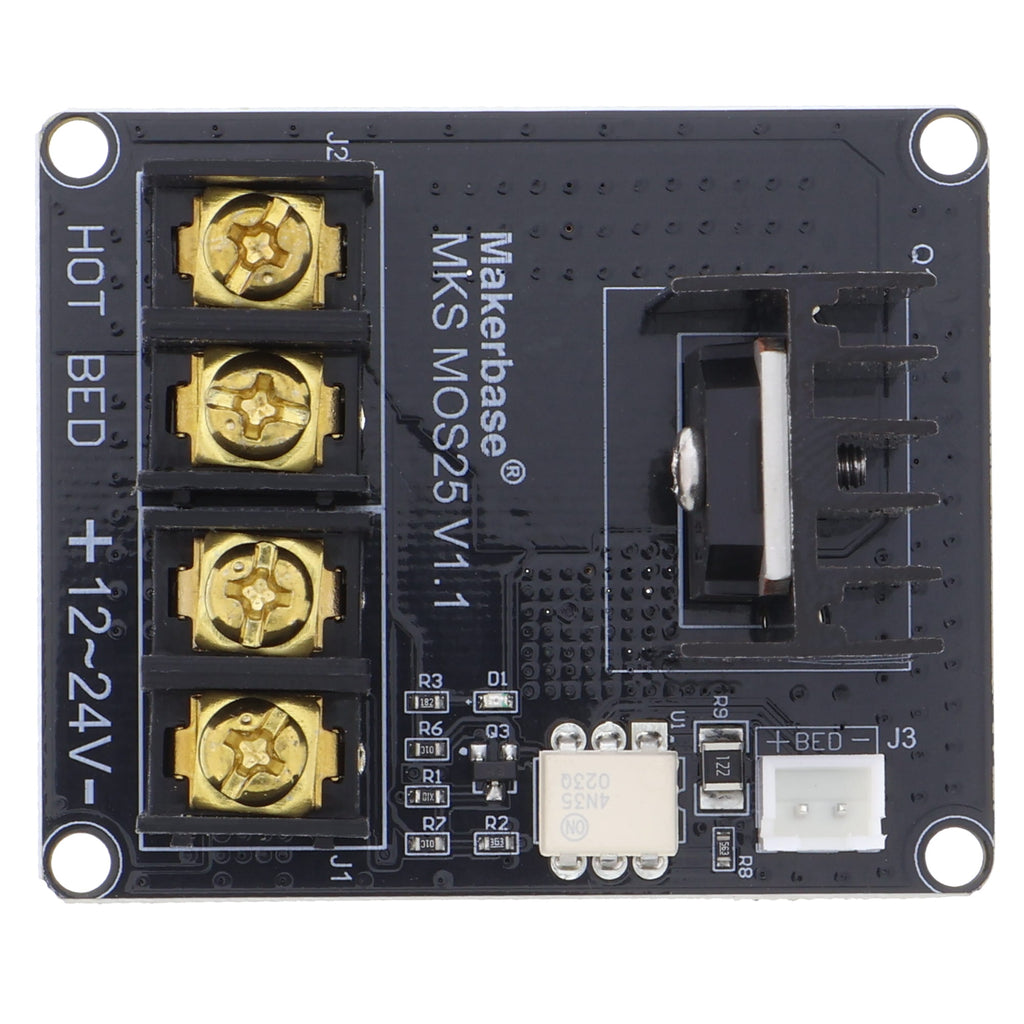

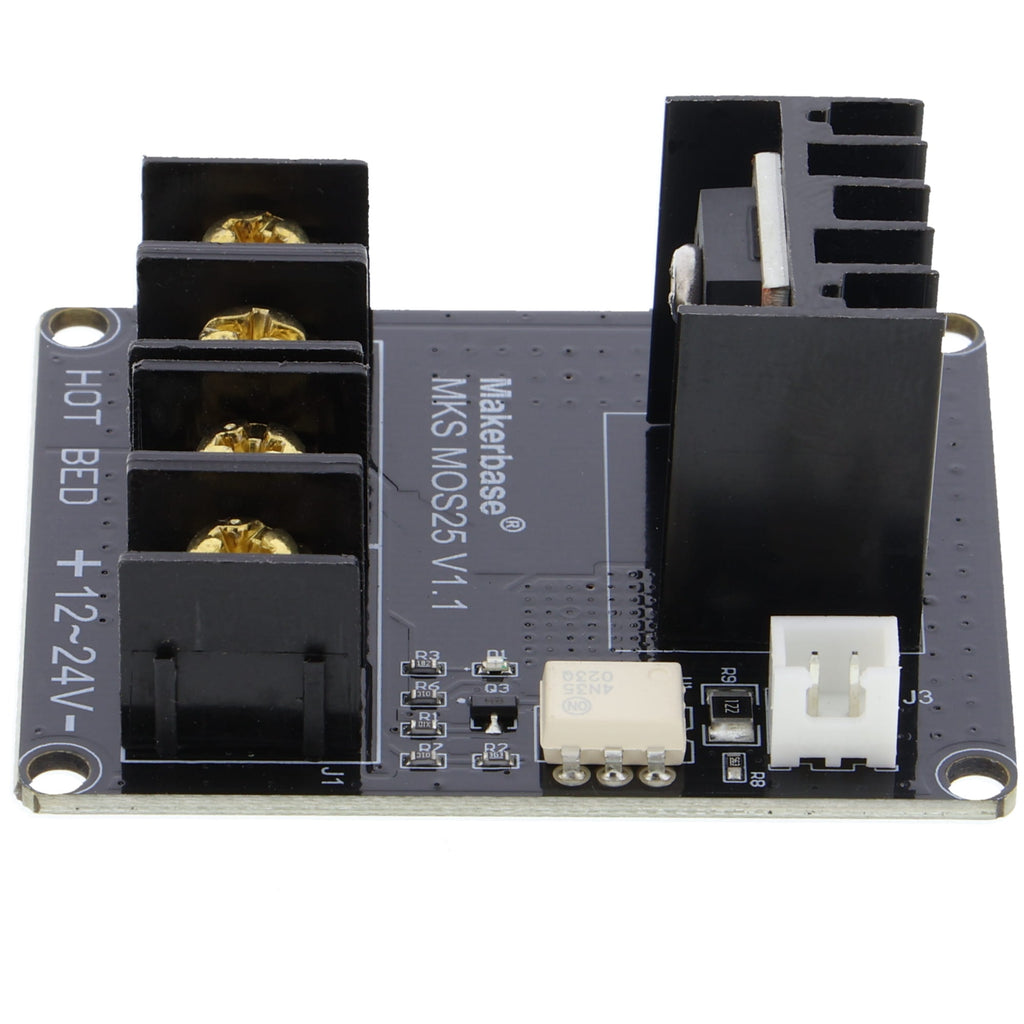

MKS MOS25 V1.0 MOSFET Leistungsmodul - 25 A, 12-24 V, Heizbett
Bezahlen in 30 Tagen
Bezahlen in 30 Tagen
Beschreibung
Produktübersicht
- MOSFET-Leistungsmodul zur Entlastung von 3D-Drucker-Controllerboards
- Schaltet Heizströme bis 25 A bei 12 bis 24 V
- Optokoppler-isolierte Ansteuerung vom Mainboard, Polarität beliebig
- Stromversorgung und Heizbett-Anschluss über Schraubklemmen
- Bestückt mit HA210N06-MOSFET und Kühlkörper
- Schützt Steckverbinder und Leiterbahnen vor Überhitzung
Produktbeschreibung
Dieses Leistungsmodul schaltet die Heizströme eines 3D-Druckers aus, nicht das Mainboard selbst. Der Grund ist simpel, Die kleinen Steckverbinder und Leiterbahnen auf dem Controllerboard halten hohe Heizströme auf Dauer nicht aus. Sie überhitzen, Kontakte verschmoren, das Board wird beschädigt. Das Modul nimmt diese Last ab und sitzt zwischen Netzteil, Mainboard und Heizbett.

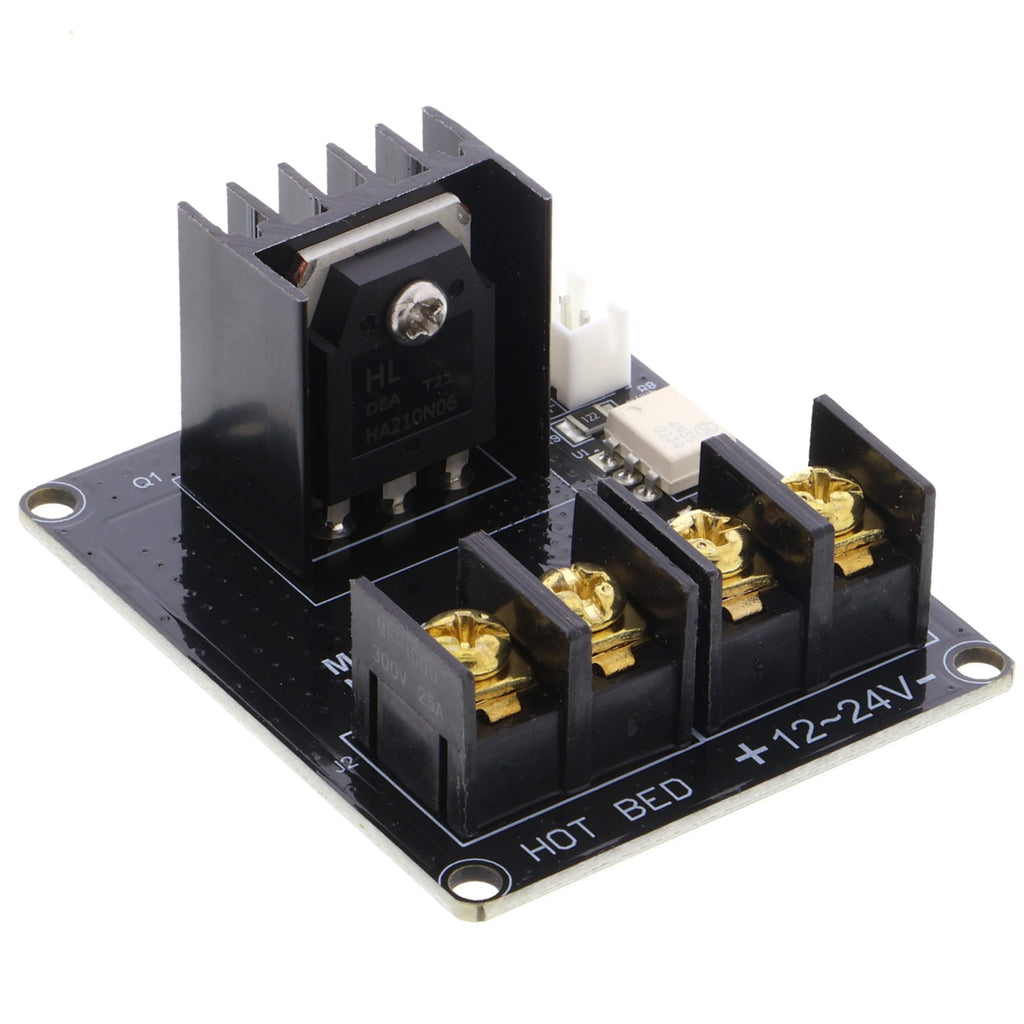

Im Kern arbeitet ein Leistungs-MOSFET vom Typ HA210N06 mit integriertem Kühlkörper. Dahinter liegt ein Optokoppler mit Brückengleichrichter, der das schwache Steuersignal vom Mainboard isoliert vom eigentlichen Schalter trennt. Das hat zwei Folgen, Erstens ist die Anschlussrichtung des Steuersignals egal, ob Plus oder Minus vorne anliegt. Zweitens funktioniert das Modul mit klassischen PWM-Heizbett-Ausgängen ebenso wie mit einfachen digitalen Schaltsignalen.
Die Stromversorgung kommt vom Netzteil, die Schraubklemmen sind beschriftet und nehmen 12 oder 24 V an. Das Heizbett oder Hotend hängt einfach am Modul, das Mainboard gibt nur noch das Ansteuersignal. So arbeiten 3D-Drucker, deren Original-MOSFET nicht kräftig genug ist, zuverlässig mit höherer Heizleistung.
Das Modul benötigt kein eigenes Netzteil; es nutzt die Stromversorgung des Druckers. Für den Betrieb muss ein passendes Netzteil mit ausreichender Leistung vorhanden sein, eine 30-A-Stromquelle ist für sichere Reserven empfohlen. Der tatsächliche Strom wird durch die Platine und Schraubklemmen auf 25 A begrenzt, auch wenn der HA210N06-Chip selbst höhere Werte verträgt.
Sicherheitshinweis
Dieses Modul ist nicht für die Einbindung in den Hausstromkreis bestimmt. Es dient ausschließlich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken an 3D-Druckern. Bei Arbeiten an oder in der Nähe der Stromversorgung sind diese Tätigkeiten ausschließlich einer Elektrofachkraft vorbehalten; bei Unsicherheiten vor der Inbetriebnahme eine Elektrofachkraft konsultieren.
Lieferumfang
- 1x Mosfet Druckbett Leistungsmodul - MKS MOS25 V1.0
