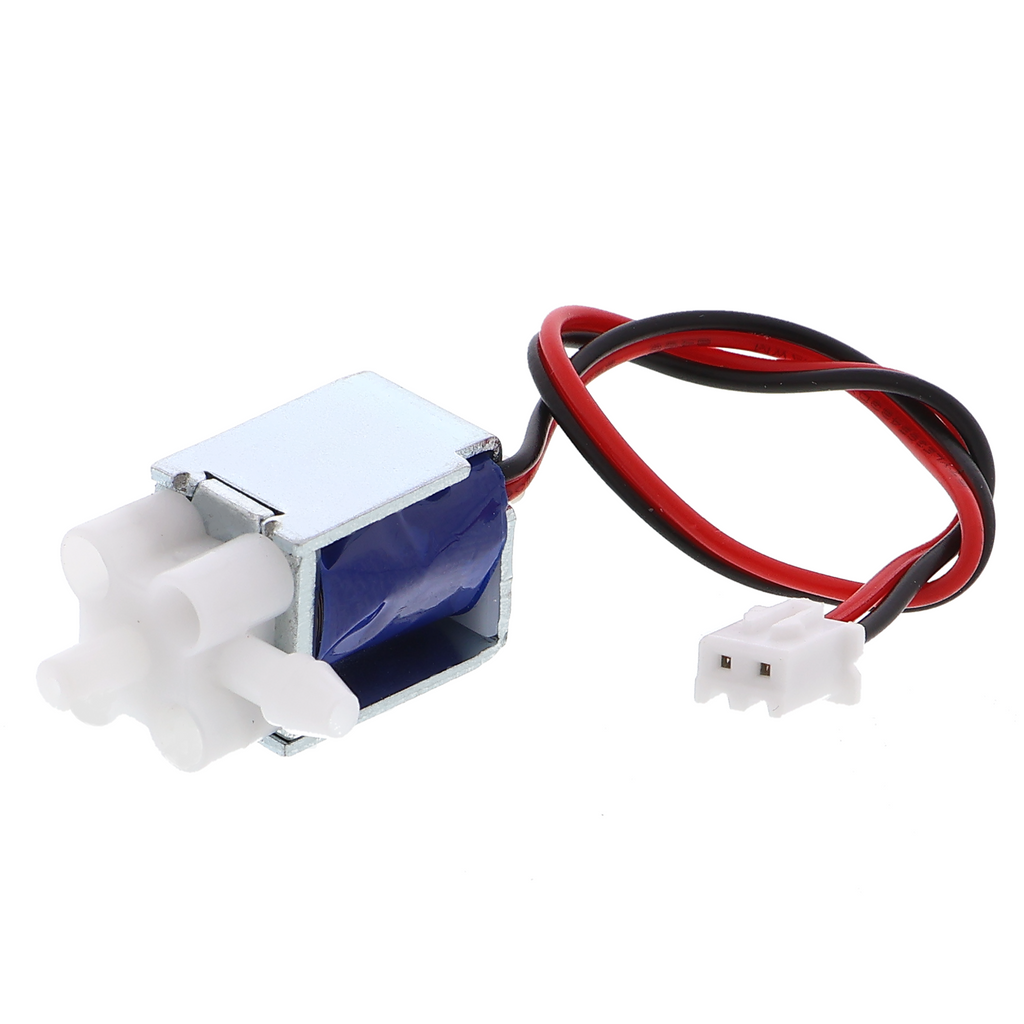

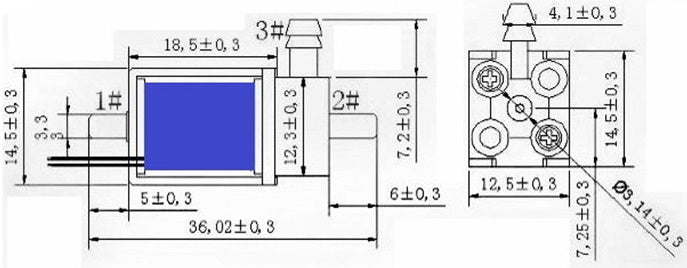

Magnetventil Mini - 3/2-Wege für Luft, 4,5-6 V

Produktübersicht

• Miniatur-Magnetventil für die Luftsteuerung mit 3/2-Wegeumschaltung
• Betriebsspannung 4,5 bis 6 V Gleichspannung
• Leistungsaufnahme 1,02 W
• Anschluss über zweiadriges Kabel mit Steckverbinder
• Erfordert externe Transistor- oder MOSFET-Treiberstufe
• Kunststoff-Pneumatikanschlüsse mit Metallbügel-Gehäuse

Produktbeschreibung

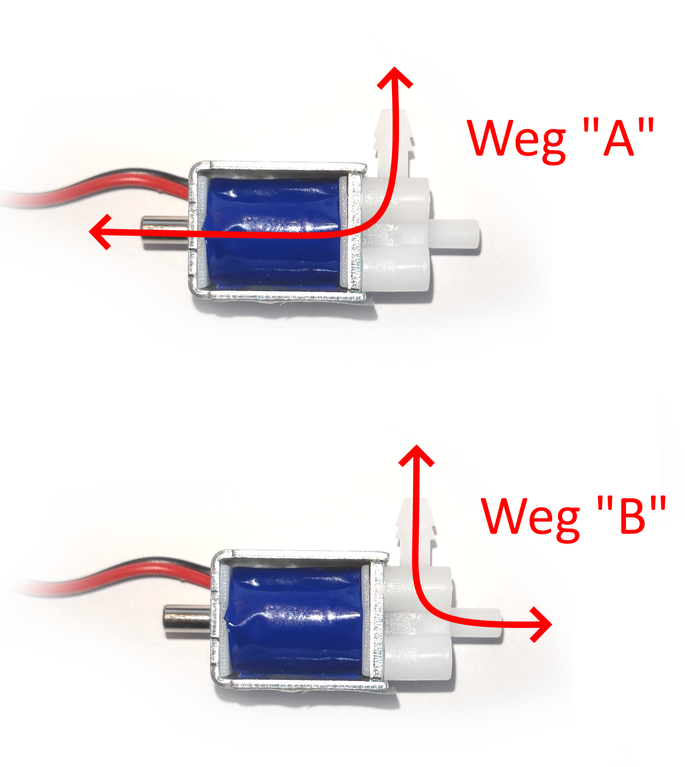

Dieses Miniatur-Magnetventil steuert Luftströme durch elektromagnetische Umschaltung. Eine Spule bewegt beim Stromdurchfluss einen Kern, der einen gemeinsamen Pneumatikanschluss wahlweise mit einem von zwei weiteren Anschlüssen verbindet. Im stromlosen Zustand nimmt das Ventil eine definierte Ruheposition ein.

Das Ventil benötigt eine externe Stromversorgung von 4,5 bis 6 V. Seine Leistungsaufnahme von etwa 1,02 W übersteigt die Ausgangskapazität von Mikrocontroller-Pins erheblich, weshalb eine Transistor- oder MOSFET-Schaltstufe dazwischen geschaltet werden muss. Beim Abschalten der Spule entsteht eine Induktionsspannung, die durch eine Schutzdiode parallel zur Spule zu unterdrücken ist.

Einsatz findet das Ventil überall dort, wo Luft oder niedriger Druck gezielt umgelenkt werden soll, in tragbaren Pneumatikpumpen, einfachen Automatisierungssystemen oder Druckluft-Bastelprojekten. Die kompakte Bauweise ermöglicht den Einbau auch auf engem Raum. Die drei Kunststoff-Anschlüsse ermöglichen flexible Rohrbelegung für verschiedene Luftwege.

Erforderlich sind neben dem Ventil selbst eine Spannungsquelle im angegebenen Bereich, eine geeignete Schaltstufe aus Transistor oder MOSFET sowie eine Schutzdiode. Typischerweise wird das Ventil mit Druckluft oder Vakuum bis zu niedrigen Drücken betrieben.

Sicherheitshinweis

Nicht für den Einbau in den Hausstromkreis bestimmt. Die Transistor- oder MOSFET-Treiberstufe muss so dimensioniert sein, dass die Induktionsspannung beim Spulenabschaltung durch die Schutzdiode sicher abgebaut wird, um Beschädigungen nachgelagerter Elektronik auszuschließen. Dieses Modul dient ausschließlich dem Aufbau von Prototypen sowie Test- und Entwicklungszwecken.
