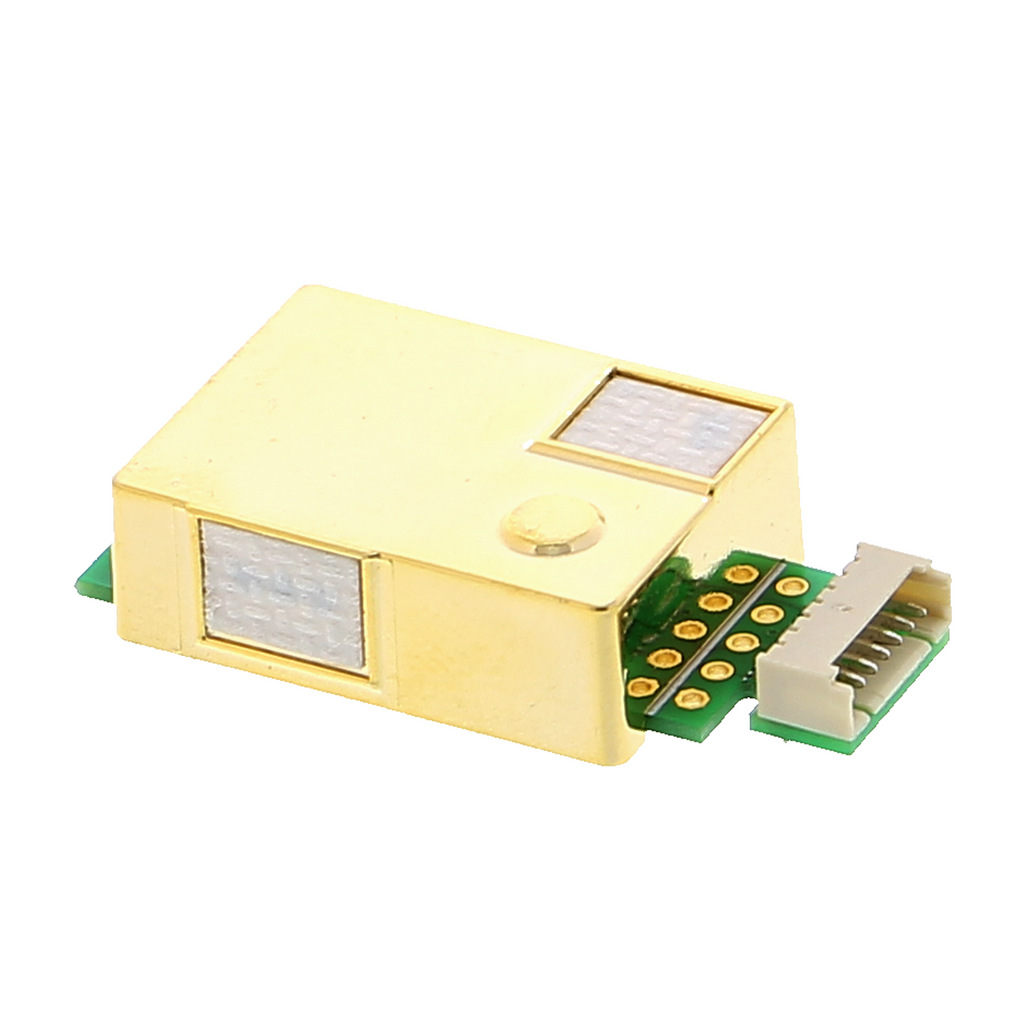

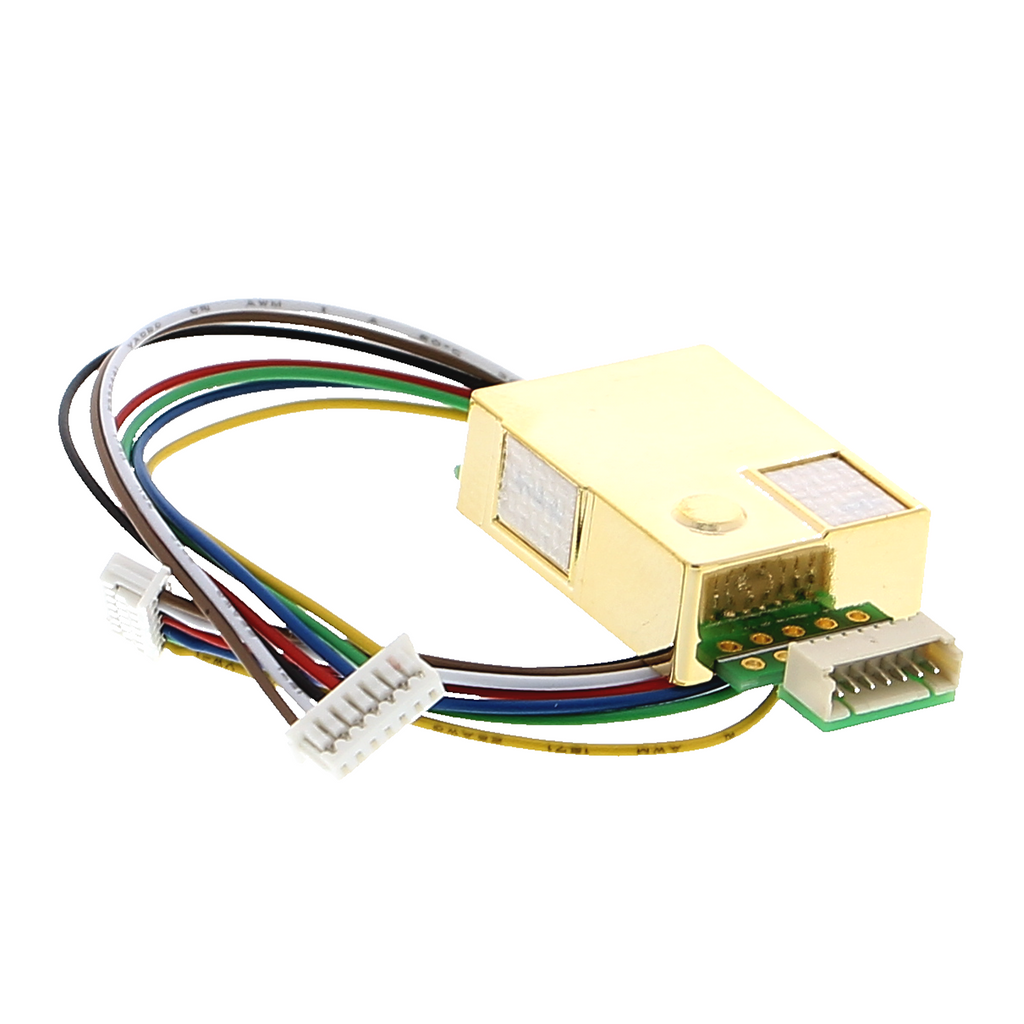

MH-Z19C (Pin) - NDIR-CO2-Sensor mit UART- und PWM-Ausgang
Der MH-Z19C (Pin) ist ein kompakter CO2-Sensor auf Basis des nichtdispersiven Infrarot-Messprinzips (NDIR). Er erfasst die Kohlendioxidkonzentration in der Luft und arbeitet dabei sauerstoffunabhängig.
Der Sensor verfügt über eine integrierte Temperaturkompensation und stellt Messwerte über UART oder PWM zur Verfügung. Gegenüber dem Vorgängermodell MH-Z19B wurde die Vorheizzeit von 3 Minuten auf 1 Minute reduziert und der Stromverbrauch optimiert.
Highlights
- NDIR-Messprinzip zur Erfassung von CO2
- Messbereich von 400 bis 5000 ppm
- UART- und PWM-Ausgang
- Integrierte Temperaturkompensation
- Sauerstoffunabhängige Messung
- Vorheizzeit von nur 1 Minute
- Automatische Kalibrierung im 24-Stunden-Zyklus
- Automatische Kalibrierung per Befehl ein- und ausschaltbar
- Manuelle Nullpunkt-Kalibrierung möglich
- Pinleiste im 2,54-mm-Raster
CO2-Messung mit NDIR-Technologie
Der MH-Z19C nutzt das NDIR-Prinzip zur Bestimmung der CO2-Konzentration. Durch die integrierte Temperaturkompensation und die sauerstoffunabhängige Arbeitsweise eignet sich der Sensor für verschiedene Anwendungen zur Überwachung der Luftqualität.
UART, PWM und Kalibrierung
Die Messwerte können über UART oder PWM ausgegeben werden. Der UART-Ausgang arbeitet mit einem TTL-Schnittstellenpegel von 3,3 V und ist laut Produktdaten mit 5 V kompatibel.
Der Sensor unterstützt eine automatische Kalibrierung im 24-Stunden-Zyklus. Diese Funktion kann per Befehl ein- oder ausgeschaltet werden. Zusätzlich lässt sich eine manuelle Nullpunkt-Kalibrierung aktivieren.
Typische Einsatzbereiche
- CO2-Messung in Innenräumen
- Luftqualitätsüberwachung
- Mess- und Lernprojekte mit Mikrocontrollern
- Umwelt- und Raumklima-Projekte
- Automatisierungs- und Monitoring-Anwendungen
Technische Daten
| Kategorie | Merkmal | Angabe |
|---|---|---|
| Produkt | Modell | MH-Z19C |
| Messung | Zielgas | CO2 |
| Messung | Messbereich | 400 - 5000 ppm |
| Messung | Genauigkeit | ± (40 ppm + 5 % Messwert) |
| Versorgung | Betriebsspannung | 5 V DC (±0,1 V) |
| Versorgung | Durchschnittliche Stromaufnahme | < 40 mA @ 5 V |
| Versorgung | Spitzenstrom | 125 mA @ 5 V |
| Schnittstelle | Interface Level | 3,3 V, kompatibel mit 5 V |
| Schnittstelle | Ausgangssignale | UART und PWM |
| Schnittstelle | UART-Pegel | TTL, 3,3 V |
| Betrieb | Vorheizzeit | 1 Minute |
| Betrieb | Ansprechzeit T90 | < 120 s |
| Umgebung | Betriebstemperatur | -10 - 50 °C |
| Umgebung | Betriebsfeuchtigkeit | 0 - 95 % RH, keine Kondensation |
| Abmessungen | Maße | ca. 33 x 20 x 17 mm |
| Anschluss | Pinleiste | 2,54 mm Raster |
| Kalibrierung | Automatisch | Alle 24 Stunden, per Befehl ein- und ausschaltbar |
| Kalibrierung | Manuell | Nullpunkt-Kalibrierung aktivierbar |
