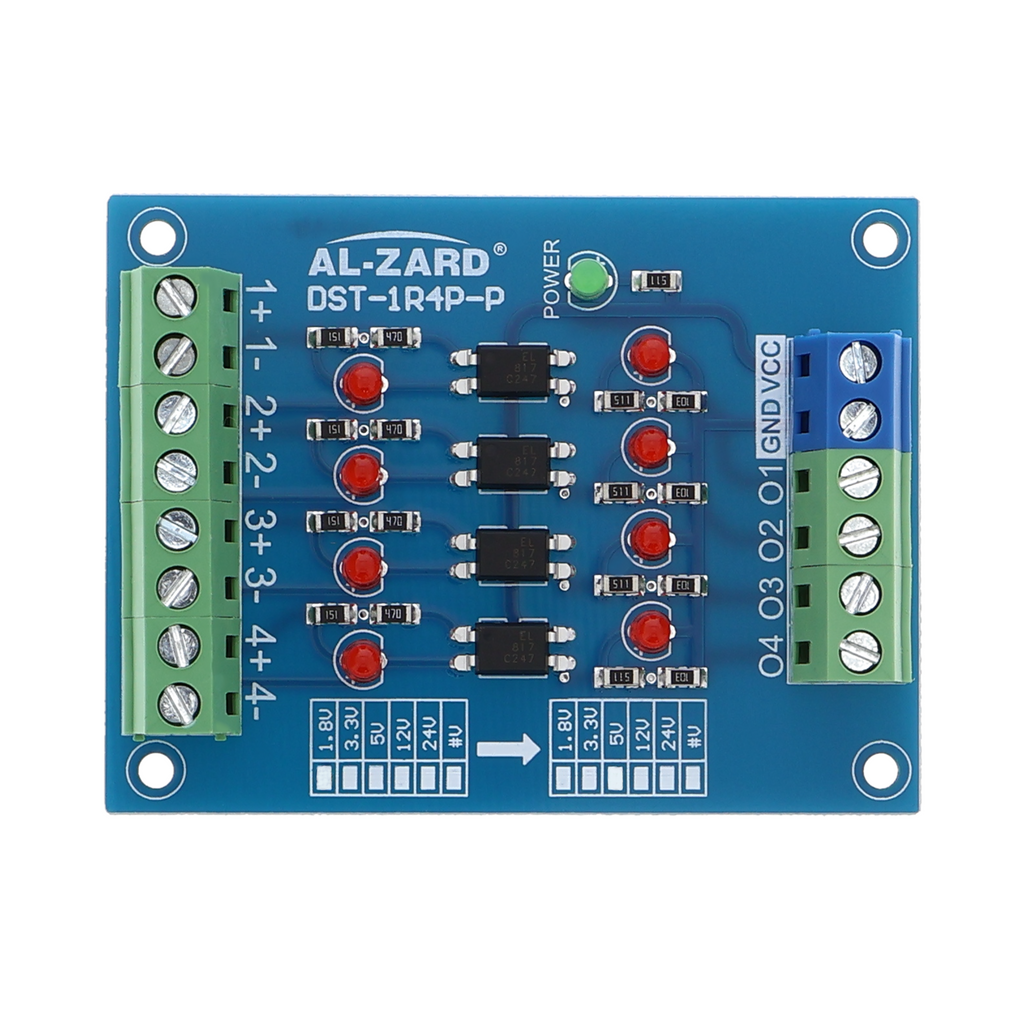

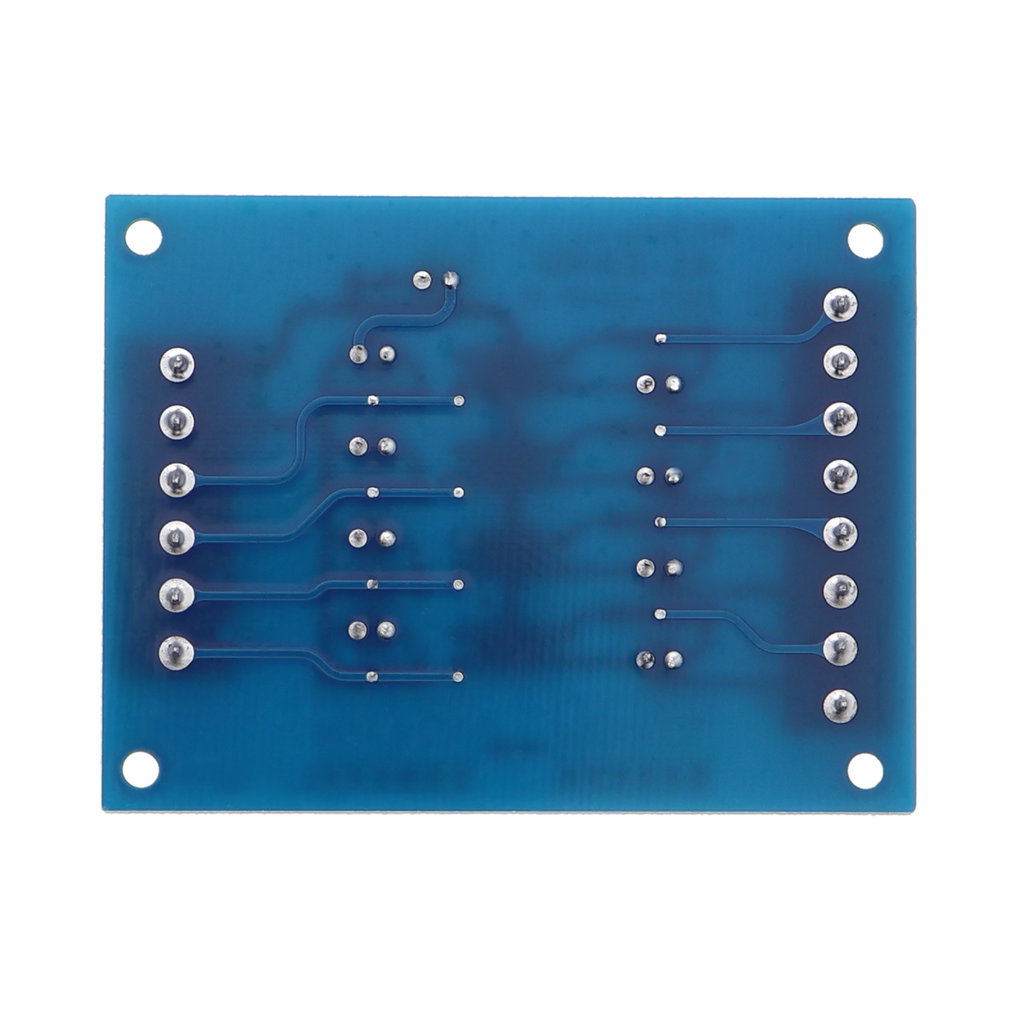

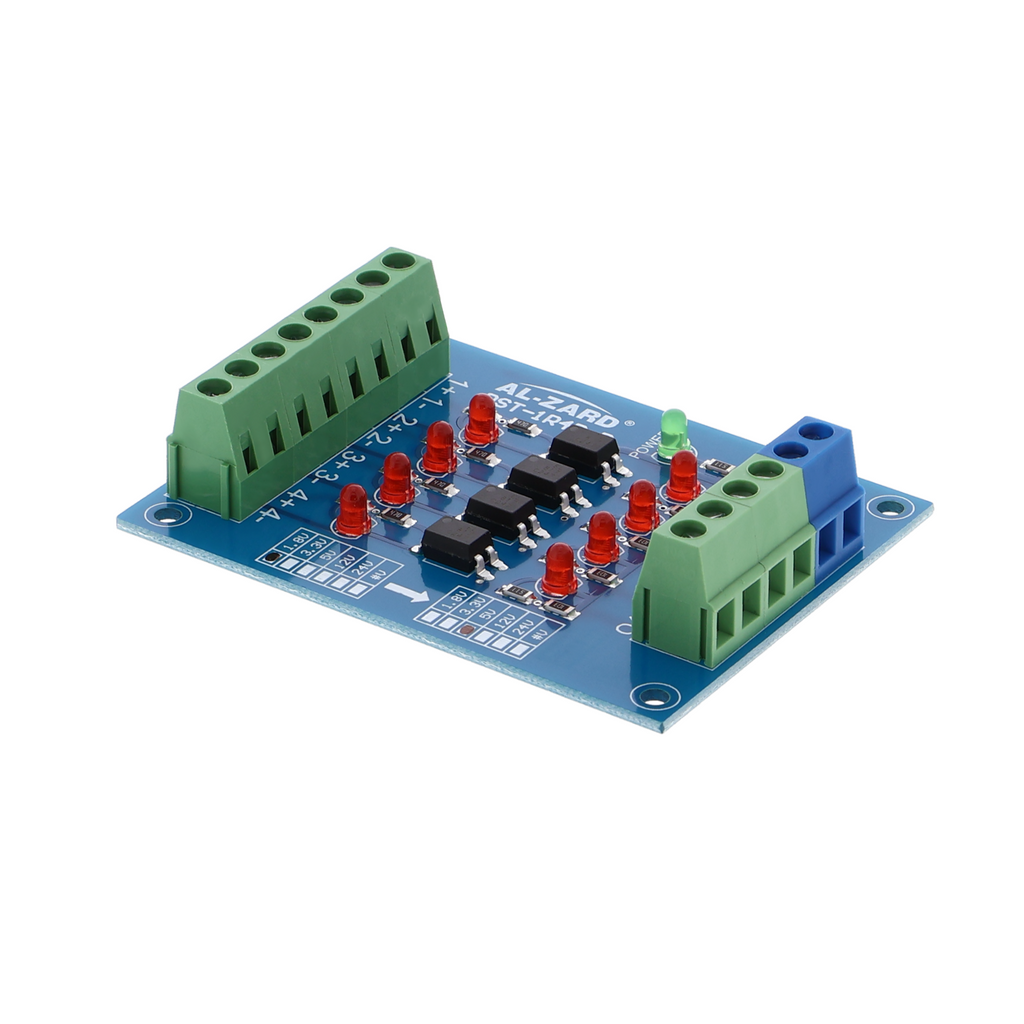

DST-1R4P-P Optokoppler Modul - 4 Kanal, PNP, verschiedene Spannungsvarianten

Produktübersicht

• Optokoppler-Modul mit vier Kanälen, PNP-Ausgang (sinkender Kollektor)
• Galvanische Trennung zwischen Eingangs- und Ausgangsseite
• Eingangslogik 5 V oder 3,3 V (je nach Variante)
• Ausgangslogik wahlweise 5 V bis 24 V (je nach Variante)
• Direkter Anschluss an Mikrocontroller-Eingänge möglich
• Vier unabhängige Kanäle auf einer Platine

Produktbeschreibung

Dieses Vierkanalmodul nutzt Optokoppler zur galvanischen Trennung zwischen Steuer- und Lastseite. Ein LED-Eingang wird mit einer Photodiode gekoppelt, die im Ausgangskreis den Transistor leitet. Da alle vier Kanäle unabhängig arbeiten, lassen sich mehrere Signale gleichzeitig verarbeiten.

Das Eingangslogikpegel und die Ausgangsspannung variieren je nach Ausführung. Wer ein Board mit 3,3-V-Logik einsetzt, wählt entsprechend eine 3,3-V-Eingangsvariante; wer 24-V-Lasten schalten muss, wird eine 24-V-Ausgangsvariante bevorzugen. Die PNP-Logik bedeutet, dass der Ausgang im inaktiven Zustand auf High-Pegel liegt und beim Schalten niederohmig wird. Das Modul braucht auf der Ausgabenseite eine externe Stromversorgung in der gewählten Spannung.

Einsatzbeispiele reichen von der Ansteuerung von induktiven Lasten wie Relais oder Magnetventilen über die Ankopplung von 24-V-Feldbus-Geräten bis zur Entkopplung von hochfrequenten Störsignalen zwischen Sensor und Steuerung. Auch die Anreihung mehrerer Module zur Verarbeitung von mehr als vier Signalen ist möglich, ohne zusätzliche Eingangspins zu beanspruchen.

Die Isolation zwischen Ein- und Ausgang ist der Hauptvorteil, Sie verhindert, dass Fehlerspannungen oder Masse-Offsets von der Lastseite auf die Steuerplatine zurückwirken. Allerdings sinkt die Schaltgeschwindigkeit durch die optische Kopplung deutlich gegenüber direkten Transistor-Treibern. Für den Betrieb ist auf der Ausgangsseite eine Stromquelle in der jeweiligen Ausgangslogik erforderlich.

Sicherheitshinweis

Dieses Modul ist nicht für die Verwendung im Hausstromkreis bestimmt. Es dient ausschließlich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken. Arbeiten an oder in der Nähe von Elektroinstallationen sind Elektrofachkräften vorbehalten. Beachten Sie die richtige Polung bei der Verdrahtung der LED-Eingänge.

Lieferumfang

• 1x 4-Kanal Optokoppler Modul - DST-1R4P-P, Spezifikation nach Variantenauswahl
