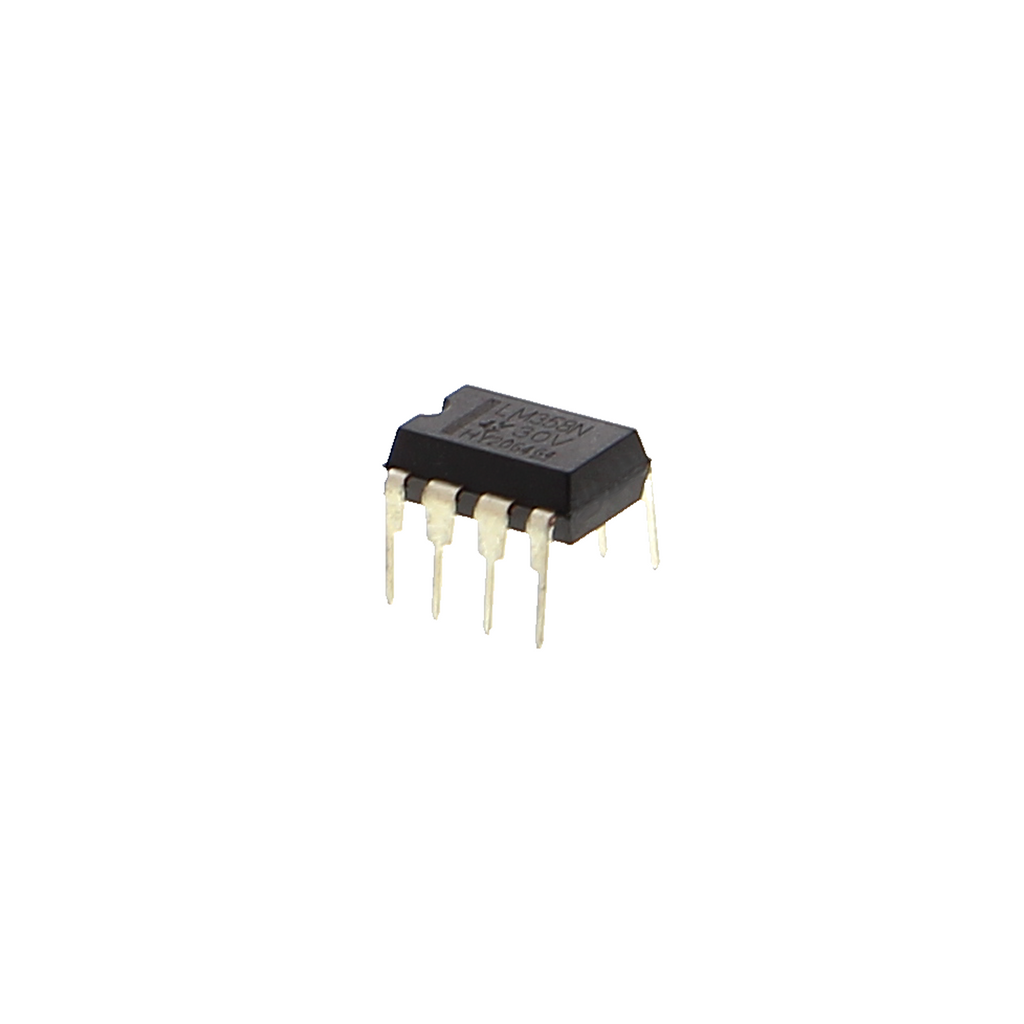

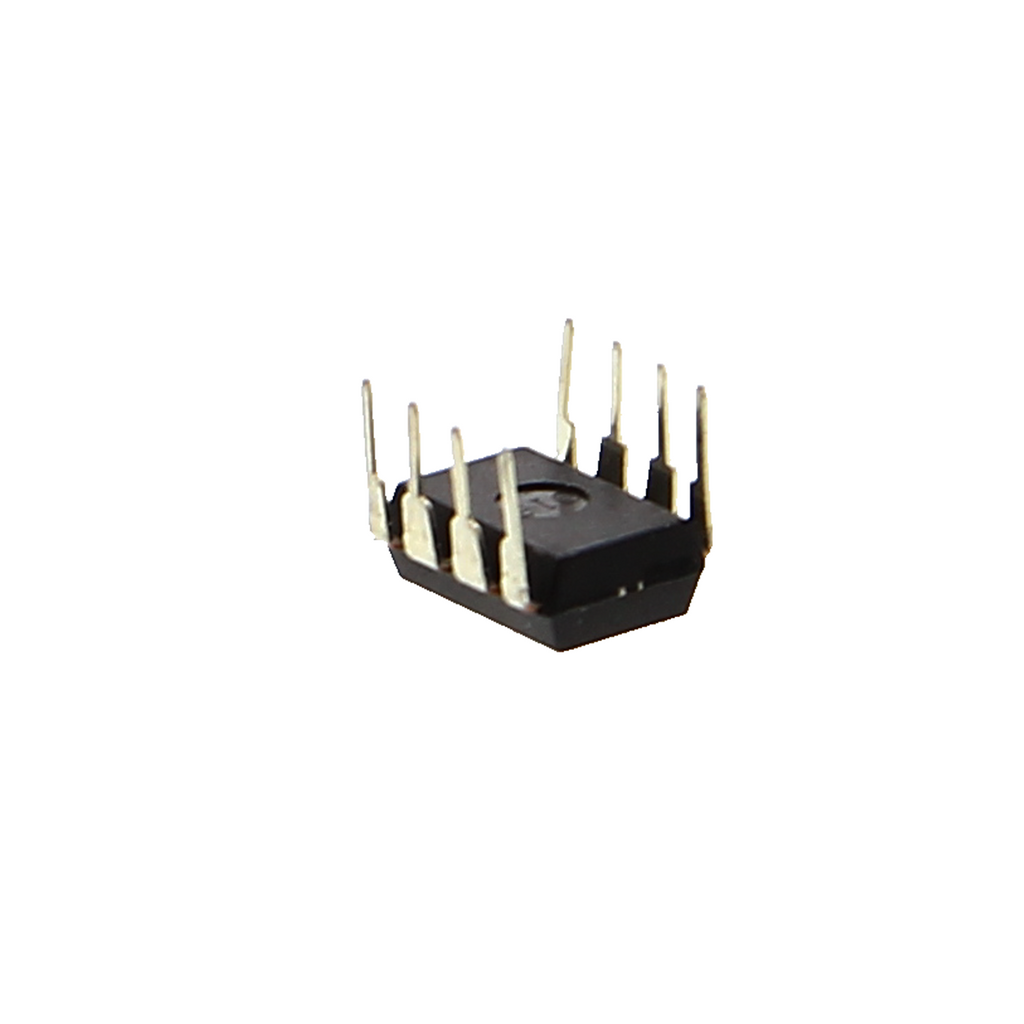

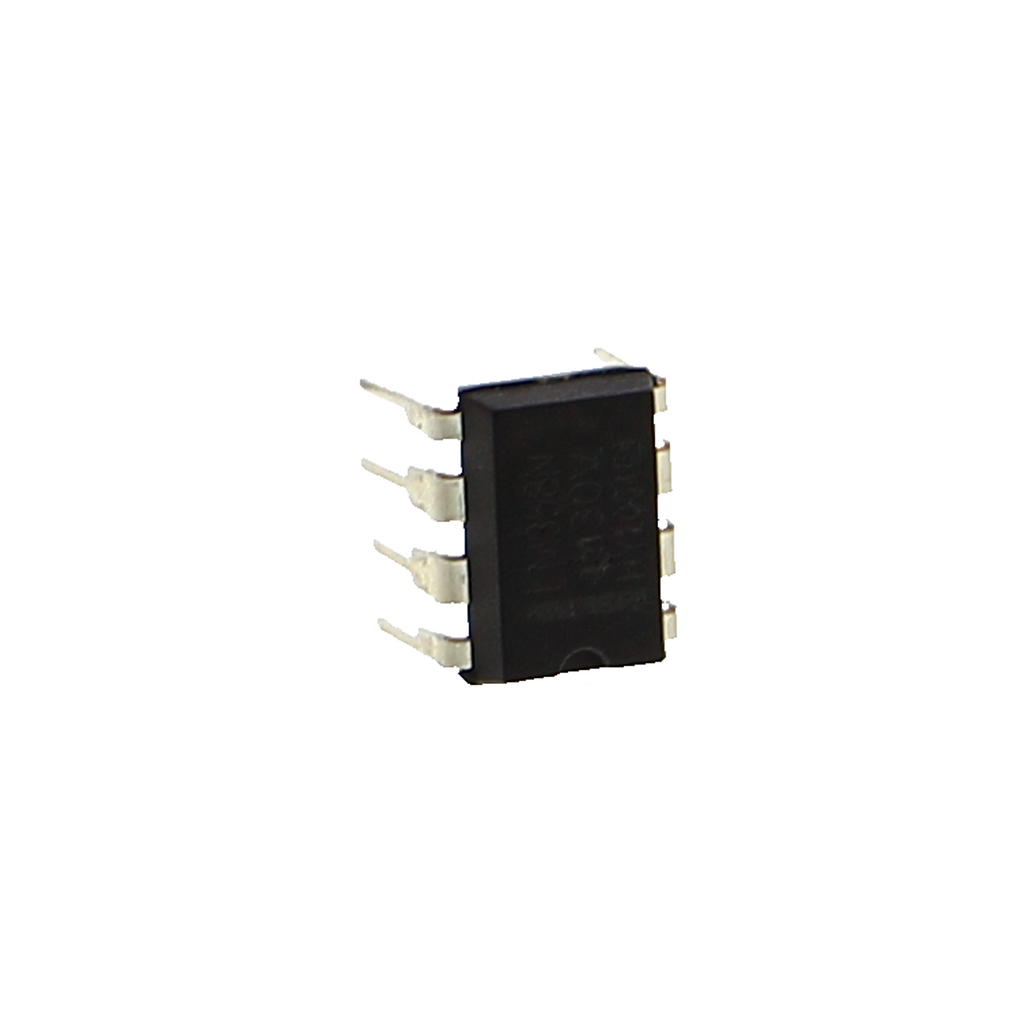

LM358 Operationsverstärker - Dual, 3-32 V, DIP-8, verschiedene Ausführungen

Produktübersicht

• Zweikanaliger Operationsverstärker für niedrige Spannungen
• Versorgungsspannung 3 V bis 32 V, auch asymmetrisch betreibbar
• Ausgangsstrom bis 20 mA pro Kanal
• Stromverbrauch unter 1 mA bei ±5 V Versorgung
• Gain-Bandwidth-Produkt 1 MHz
• In mehreren Gehäusevarianten erhältlich

Produktbeschreibung

Der LM358 ist ein zweikanaliger Operationsverstärker, der sich besonders für einfache Mess- und Regelschaltungen sowie für Signalverstärkung in batteriegestützten Anwendungen eignet. Der IC kann mit einer einzigen Betriebsspannung zwischen 3 V und 32 V versorgt werden, erlaubt aber auch eine symmetrische Stromversorgung mit zwei entgegengesetzten Spannungen. Das macht ihn flexibel in der Schaltungsentwicklung, ob mobiles Messgerät, Solar-Datenlogger oder 24-V-Industrieanlage, der Baustein passt sich der vorhandenen Stromversorgung an.

Jeder der beiden Kanäle liefert bis zu 20 mA Ausgangsstrom, was für direkte Ansteuerung von LEDs, kleinen Relaisspulen oder Messinstrumenten ausreicht, ohne dass ein zusätzlicher Treiber nötig wäre. Mit einem Stromverbrauch im niedrigen einstelligen Milliampere-Bereich bei typischen Betriebsspannungen arbeitet der Verstärker energieeffizient und hält die Wärmeerzeugung gering. Das Gain-Bandwidth-Produkt von 1 MHz setzt die obere Grenze für die erreichbare Verstärkung bei einer gegebenen Frequenz, wer einen stabilen Verstärker für Audiosignale oder Sensorwerte bis etwa 100 kHz braucht, liegt hier richtig, für höhere Frequenzen sind spezialisierte Operationsverstärker erforderlich.

Typische Einsätze sind Instrumentenverstärker für Sensoren wie Druckaufnehmer oder Dehnungsmessstreifen, wo der hohe Eingangswiderstand des LM358 Messabweichungen minimiert. In Komparatorbschaltungen dient er als Schwellenwertmelder, etwa um Temperatur- oder Lichtwerte in digitale Signale umzuwandeln. Auch einfache aktive Filter zur Rauschunterdrückung lassen sich aufbauen, oder mehrstufige Verstärker für schwache analoge Signale aus Mikrofonanschlüssen und analogen Sensoren. Der IC eignet sich für alle Projekte, bei denen mit wenigen Bauteilen eine robuste Schaltung entstehen soll.

Für den Betrieb reicht neben dem IC selbst eine Stromversorgung und die üblichen Stützkondensatoren (Elektrolyt- und Keramikkondensator nahe an den Versorgungspins). Die Eingangsoffsetspannung liegt bei maximal 15 mV und kann für hochpräzise Messungen durch externe Abgleichwiderstände korrigiert werden. Das IC ist in verschiedenen Gehäusevarianten lieferbar, die Schaltung bleibt unabhängig von der Bauform identisch.

Sicherheitshinweis

Dieses Bauteil ist ausschließlich zum Aufbau von Prototypen sowie für Test- und Entwicklungszwecke bestimmt. Es ist nicht geeignet für den Einbau in die Hausstrominstallation. Arbeiten an oder in unmittelbarer Nähe von Stromleitungen erfordern die Beratung durch eine Elektrofachkraft.

Lieferumfang

• 1* LM358P/LM358N Operationsverstärker (abhängig von Variation)
