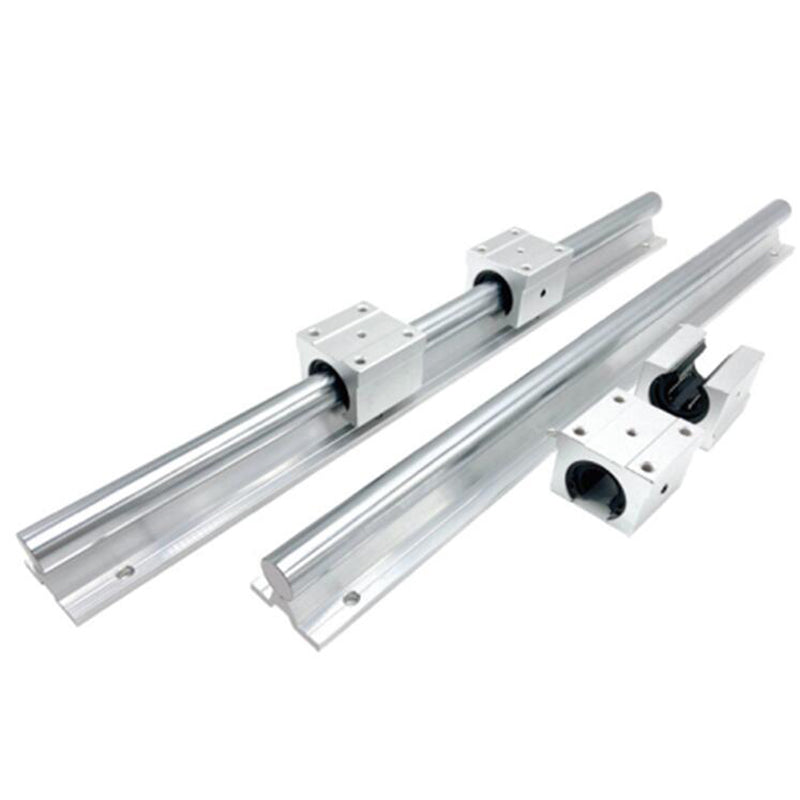

SBR12 Linearführungsschiene - 2 Schienen, 4 Laufblöcke, verschiedene Längen

Produktübersicht

• Zwei Linearfuehrungsschienen mit insgesamt vier Laufbloecken, Typ SBR12
• Schienenlänge 600 mm
• Vier Laufbloecke mit Kugellager für gleitende Bewegungen
• Montage auf ebenen Untergrund mit Schrauben
• Verschleissfreier Dauerbetrieb durch Kugelkäfig-Design

Produktbeschreibung

Linearfuehrungsschienen mit Laufbloecken ermöglichen präzise geradlinige Bewegungen in Maschinen und Anlagen. Das Set enthält zwei Schienen der Baureihe SBR12 mit einer Länge von 600 mm sowie vier Laufbloecke, die auf den Schienen rollen. Jeder Block ist mit Kugellagern ausgestattet und läuft formschlüssig in der Nut der Schiene.

Die vier Laufbloecke verteilen sich auf beide Schienen und bieten damit ausreichende Führungsqualität für Lasten im mittleren Bereich. Das Kugelkäfig-System reduziert Reibung und ermöglicht gleichmässige, ruhige Bewegungen. Verschleiss an den Laufbahnen verläuft minimal, solange die Schienen frei von Verschmutzung bleiben.

Anwendungen reichen von CNC-Fräsmaschinen und 3D-Druckern bis zu Positioniereinrichtungen in Laboraufbauten oder Werkstätten. Auch in Robotik-Projekten dienen solche Schienensysteme als Linearachsen, um bewegliche Bauteile wie Greifer oder Kamerakopfe präzise auszurichten. Die 600-mm-Länge eignet sich für Verfahrbereiche bis zur halben Schienenlänge, je nach Anordnung der Befestigung.

Die Schienen müssen auf ebenen, ebenen Untergrund montiert werden; Unebenheiten über 0,5 mm beeinflussen die Laufruhe erheblich. Für die Befestigung sind Bohrungen vorbereitet, die gängige Maschinenschrauben aufnehmen. Die maximale Tragfähigkeit hängt von der exakten Montage und der Anzahl der Laufbloecke pro Schiene ab und sollte vor dem Einsatz mit den technischen Daten abgeglichen werden.

Sicherheitshinweis

Die Schienen und Laufbloecke sind scharfkantig und können bei unsachgemässer Handhabung zu Schnittverletzungen führen. Während des Betriebs müssen bewegliche Teile vor Verschmutzung geschützt werden, insbesondere vor Staub und Feuchtigkeit. Die Montage sollte unter Beachtung der Befestigungsvorgaben erfolgen; bei Fragen zu statischen Anforderungen oder zur Tragfähigkeit ist vor der Inbetriebnahme eine Fachkraft für Maschinenbau zu Rate zu ziehen.

Lieferumfang

• 2x SBR12 Linearschienen (jeweils 600 oder 800 mm lang)
• 4x SBR12UU Lagerblöcke
