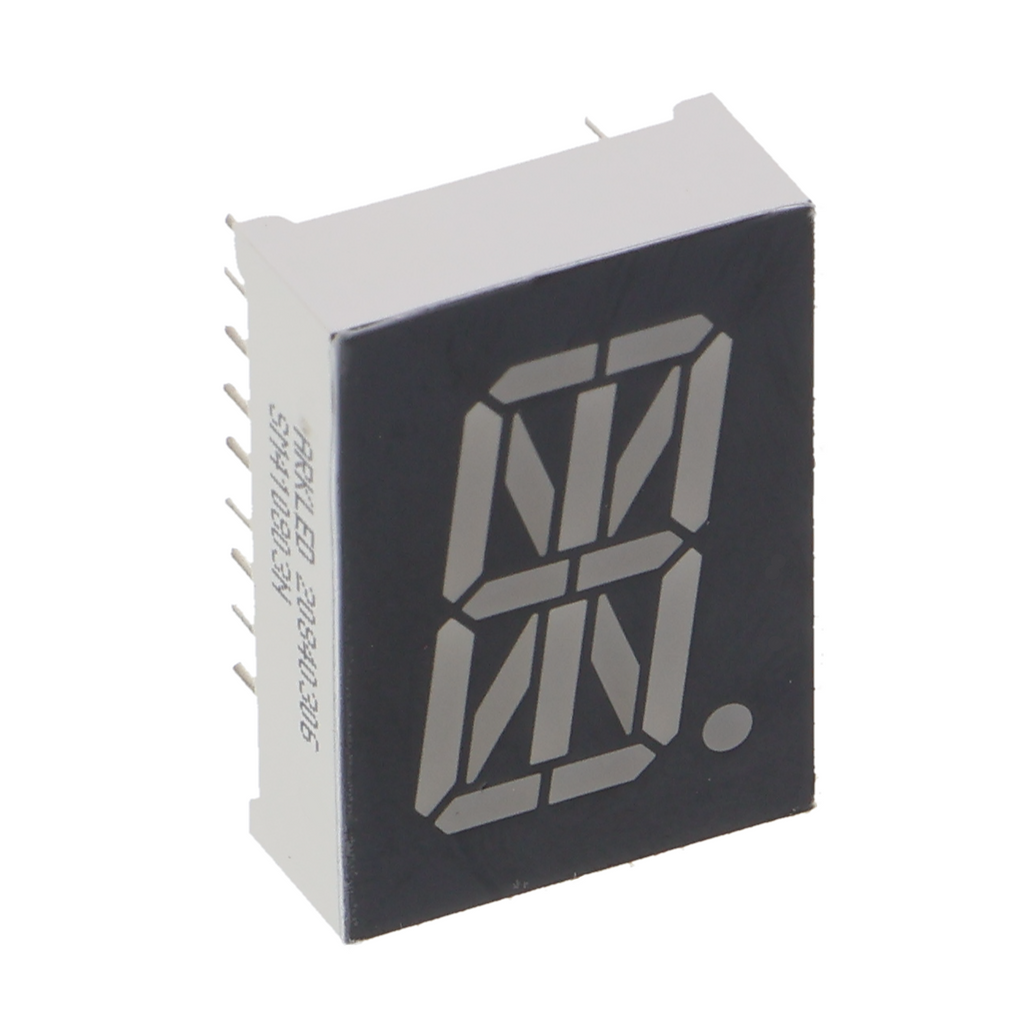

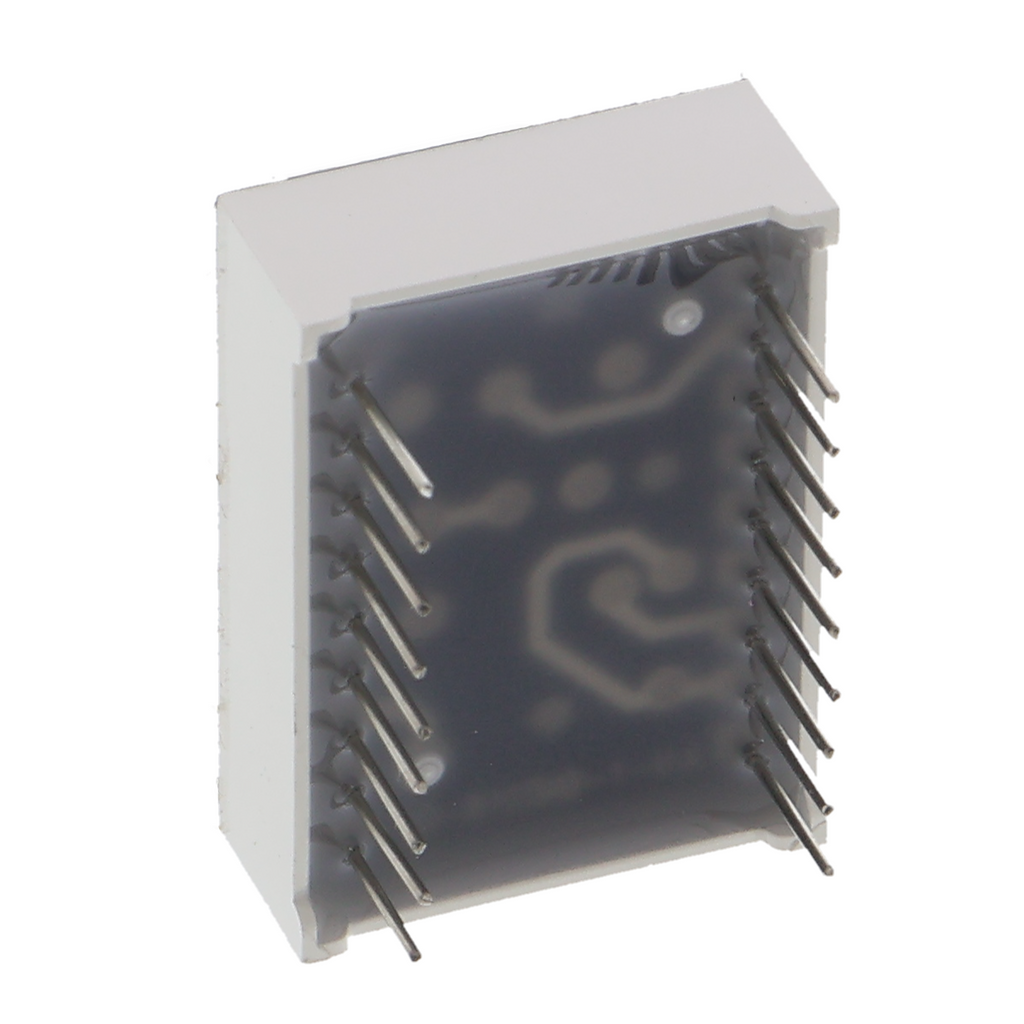

8013BS 17-Segment-Display - 0,8 Zoll, Rot, Common Anode oder Cathode

Produktübersicht

• 17-Segment-Display in zwei Schaltungsvarianten (Common Anode und Common Cathode)
• In mehreren Größen erhältlich
• Rote LED-Segmente, hochrot leuchtend
• Direktansteuerung über digitale Ausgänge möglich
• Für alphanumerische Zeichen und Symbole ausgelegt

Produktbeschreibung

Das 17-Segment-Display stellt Buchstaben, Ziffern und Sonderzeichen dar. Anders als 7-Segment-Anzeigen erlauben 17 Segmente eine differenzierte Darstellung von Groß- und Kleinbuchstaben sowie komplexeren Symbolen. Der Aufbau besteht aus einzelnen LED-Segmenten, die unabhängig voneinander leuchten.

Die beiden Schaltungsvarianten bestimmen die notwendige Ansteuertechnik. Bei Common Anode werden alle Anoden gemeinsam auf Plus gelegt, die Segmente schalten über ihre Kathoden gegen Minus. Bei Common Cathode ist es umgekehrt, alle Kathoden gemeinsam gegen Minus, die Segmente nehmen ihre Versorgung von der gemeinsamen Anode. Diese Wahl beeinflusst, welche Ausgänge des Mikrocontrollers benötigt werden und wie die Strombegrenzung ausgelegt ist. Zur Ansteuerung eignen sich Digitalpins von Standard-Mikrocontroller-Boards. Für Multiplex-Betrieb mehrerer Displays empfiehlt sich ein Schieberegister oder ein spezialisierter LED-Treiber-IC.

Anwendbar ist das Display überall dort, wo alphanumerische Information in kompakter Form angezeigt werden muss, etwa in Prüfgeräten, Parametereinstellungen an Versuchsaufbauten oder als Status-Anzeige in größeren Projekten. Wer eine klassische Siebensegment-Anzeige überwunden hat und komplexere Zeichen darstellen möchte, findet hier einen praktischen Schritt in der Anzeigenentwicklung.

Jedes Segment benötigt eine eigene Stromversorgung mit Strombegrenzung über Widerstände. Je nach Betriebsspannung des Boards muss die Widerstandsdimensionierung angepasst werden. Die Versorgungsspannung für die LEDs selbst richtet sich nach den Angaben des Herstellers im Datenblatt.

Sicherheitshinweis

Dieses Display ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt. Es ist nicht für den Einbau in den Hausstromkreis geeignet. Bei Betrieb mit höheren Spannungen oder größeren Strommengen ist vor der Inbetriebnahme eine Elektrofachkraft zu konsultieren.

Lieferumfang

• 1x 17-Segment-Display 0.8" - je Auswahl Common Anode oder Common Cathode 8013BS
