Lötübung LED-Lautstärkeanzeige LM3915 - 9-15 V

Produktübersicht

• LED-Lautstaerkeanzeige mit zehn LEDs und integriertem Komparator-IC LM3915
• Messbereich 0 bis 90 dB
• Eingang fuer Audiosignale (RCA oder 3,5-mm-Klinke moglich)
• Spannungsversorgung 9 bis 15 V
• Anschluss auf Steckbrett oder Loetplatine moeglich
• Entschaerfung durch Pegelsteller und frequenzselektive Eingangsbeschaltung

Produktbeschreibung

Eine LED-Lautstaerkeanzeige zeigt die Lautheit eines Audiosignals sichtbar an, indem sie Eingangsspannungen in zehn Stufen umsetzt. Der Komparator-IC LM3915 vergleicht das verstaerkte Eingangssignal mit intern erzeugten Schwellwerten und gibt die entsprechende LED an. Je lauter das Signal, desto mehr LEDs leuchten.

Das Audiosignal wird vom Eingangsverstaerker verarbeitet und kann ueber den Pegelsteller in seiner Groesse angepasst werden, damit auch laengere Audiopassagen zuverlaessig erfasst werden. Eine frequenzselektive Schaltung am Eingang mindert Stoersignale und verbessert die Lesbarkeit. Der Messbereich erstreckt sich ueber etwa 90 dB.

Im Laborbetrieb dient die Schaltung dazu, Verstaerker oder Lautsprecher-Prototypen akustisch zu charakterisieren, ohne separates Messinstrument. Auch zum Einstellen von Mikrofonenverstaerkern oder zum Beobachten von Aufnahmepegeln wird die Anzeige eingesetzt. Zum Laufen und Debuggen braucht es nur eine stabile 9-bis-15-V-Stromversorgung.

Die Schaltung wird auf Steckbrett oder Loetplatine aufgebaut. Fertig geloetet oder gelayoutet ist sie nicht enthalten, nur die Bauteile und das Schaltschema fuer die Loetuebung. Das Audiosignal kommt vom Ausgang eines Mischpults, einer Soundkarte oder eines Funktionesverstaerkers an den Eingang.

Sicherheitshinweis

Dieses Produkt ist ausschliesslich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken bestimmt. Es ist nicht geeignet fuer den Betrieb an oder als Teil einer Hausstrominstallation. Arbeiten an oder unmittelbar neben Elektroinstallationen obliegen einer Elektrofachkraft, bei Fragen vor der Inbetriebnahme diese konsultieren.

Lieferumfang

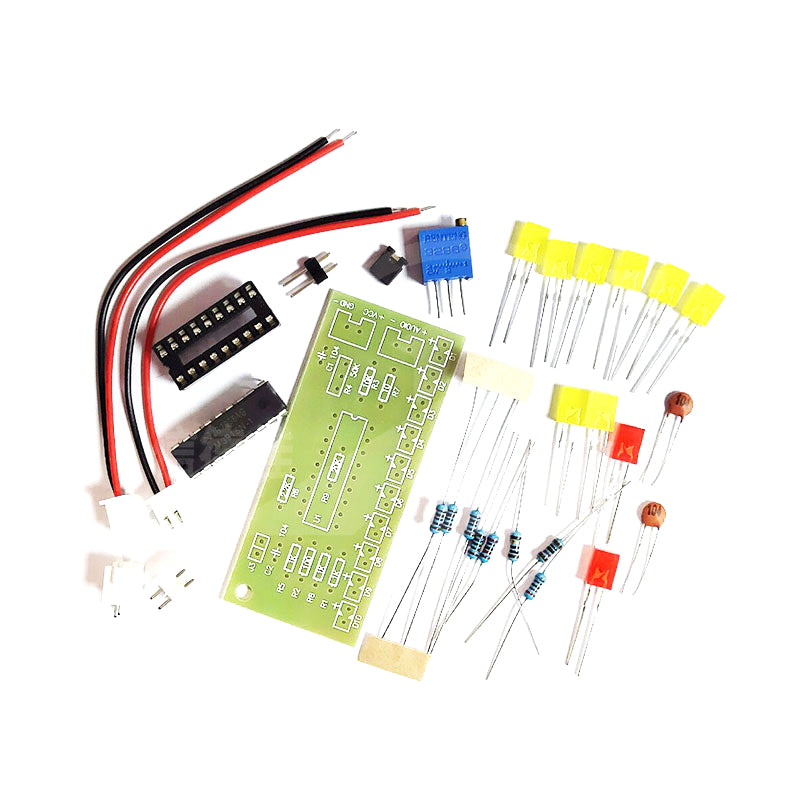

• Lötübung - LED Lautstärkeanzeige - LM3915, 10 LEDs
