Lötübung Gleichrichter 1N4007 - AC 5-12 V

Produktübersicht

• Lötuebung mit vollstaendiger Schaltung fuer einen Graetzschaltungs-Gleichrichter

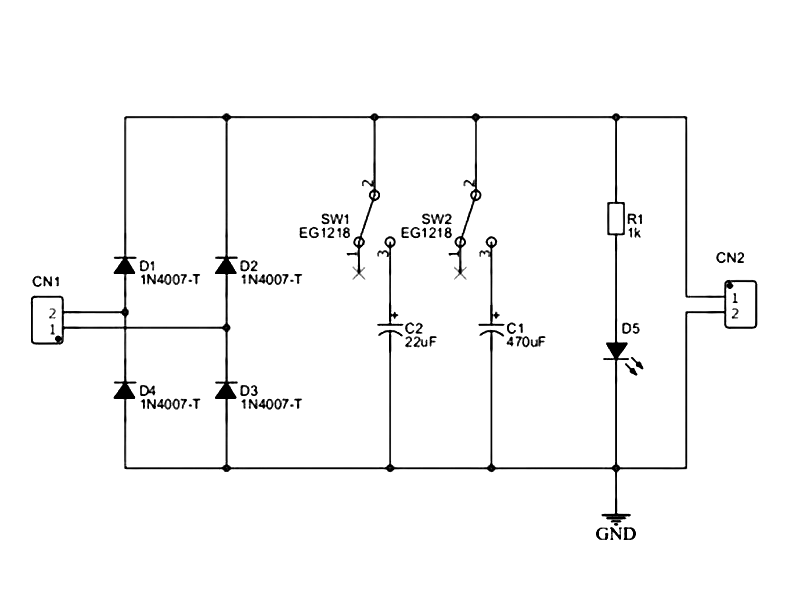

• bestehend aus vier Dioden 1N4007, Brueckengleichrichter-Konfiguration
• Eingangsspannung AC 5 V oder 12 V
• Ausgabe als Gleichspannung mit Welligkeit
• durchgehende Leiterbahnen zum Loeten und unmittelbaren Testen

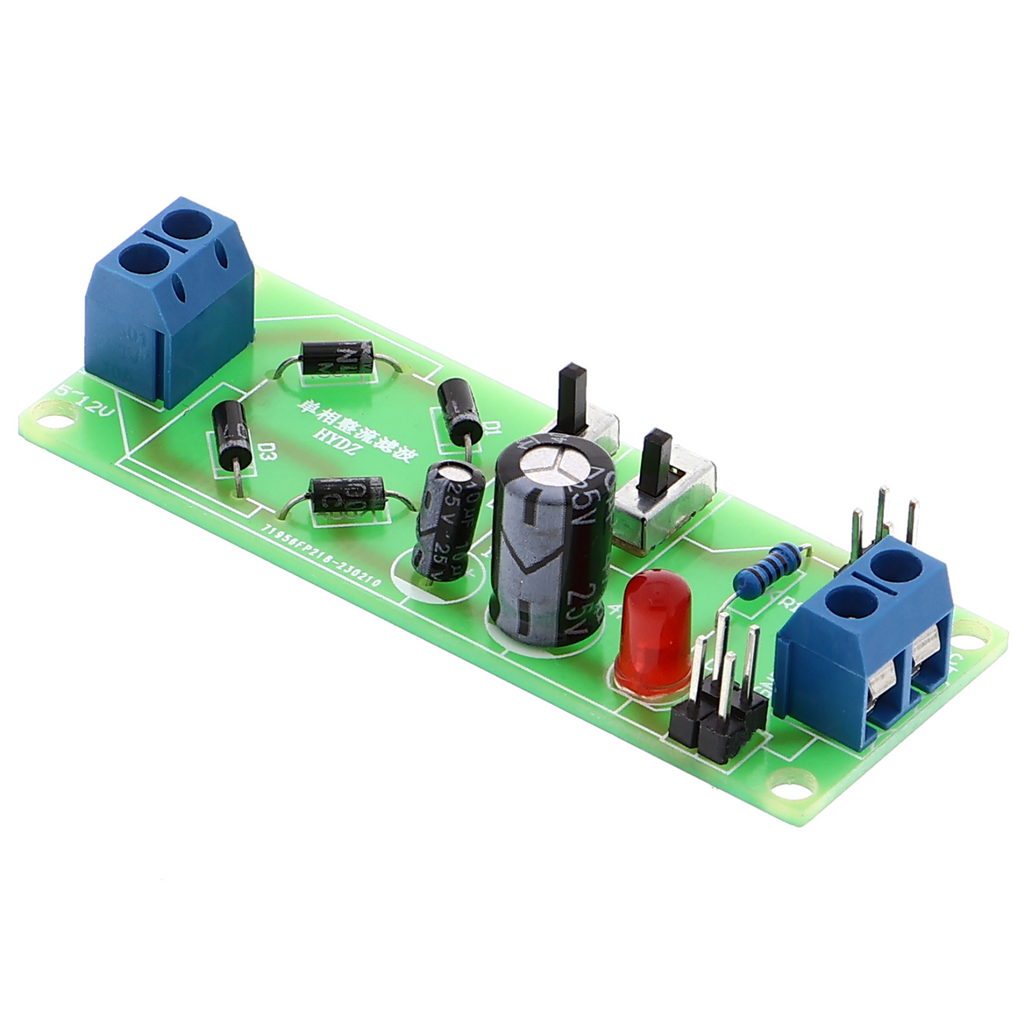

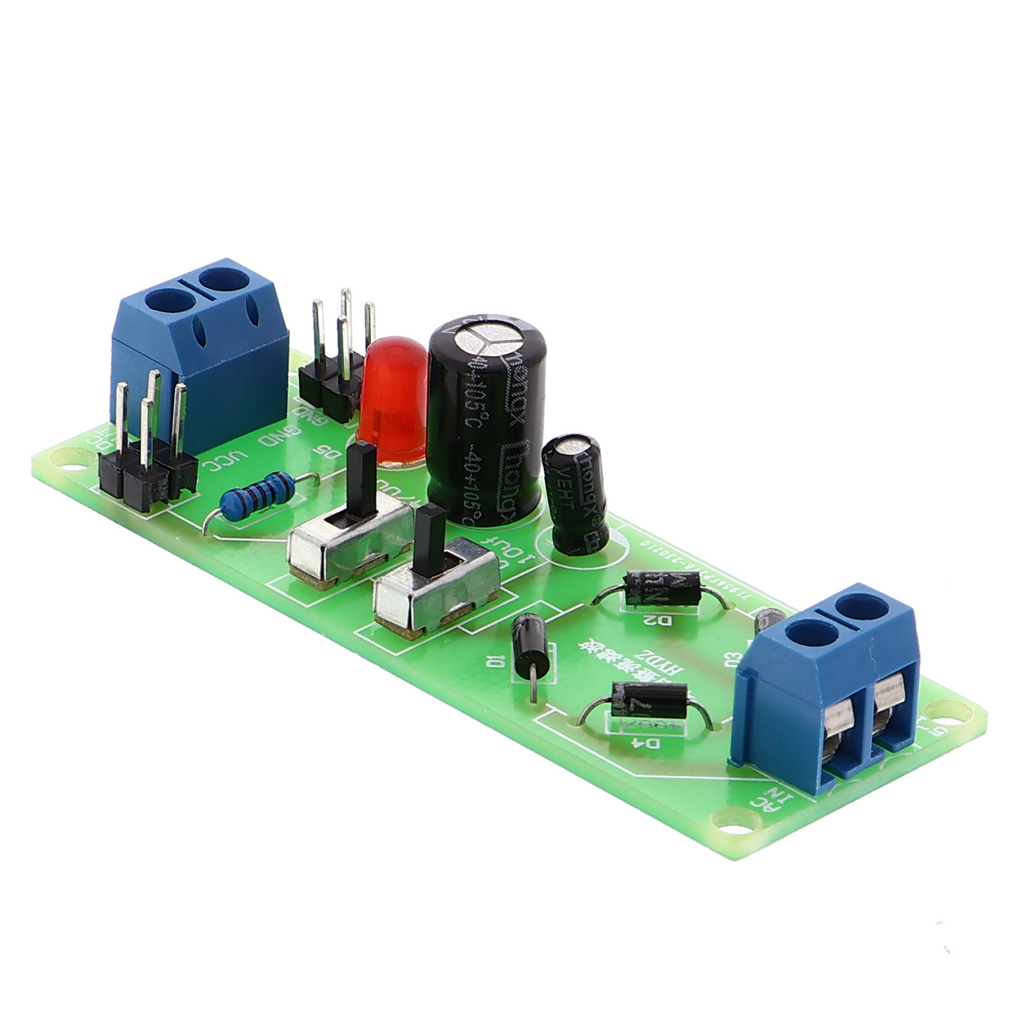

• Platine mit deutlichen Beschriftungen

Produktbeschreibung

Diese Loetuebung vermittelt die Funktionsweise eines Graetzschaltungs-Gleichrichters anhand einer aufgebauten Schaltung. Die Platine enthaelt vier Dioden vom Typ 1N4007, die als Brueckengleichrichter verschaltet sind und Wechselspannung in pulsierende Gleichspannung umwandeln. Nach dem Loeten aller Verbindungen laesst sich die Schaltung unmittelbar mit einer Wechselspannungsquelle betreiben und das Ergebnis messen.

Die Eingangsspannung betraegt 5 V oder 12 V im Wechselspannungsbetrieb. Die vier 1N4007-Dioden arbeiten so zusammen, dass beide Halbwellen der Eingangsspannung genutzt werden. Am Ausgang liegt eine pulsierende Gleichspannung an, deren Scheitelwert je nach Eingangsspannung unterschiedlich ausfaellt.

Der Lerneffekt ergibt sich aus dem direkten Zusammenspiel von Loetvorbereitung, Schaltungsaufbau und Funktionspruefung. Typische Einsatzszenarien sind das Verstaendnis von Stromrichtern in der Energietechnik, die Haltung von Gleichspannungslasten aus Wechselspannungsquellen oder die praktische Ausbildung in Elektronik-Grundlagen. Die Platine zeigt dabei deutlich, wie sich Dioden in einer Brueckenschaltung ergaenzen.

Die Loetuebung enthaelt nur die Platine und die Bauelemente, keine externe Stromversorgung. Eine Wechselspannungsquelle (Labornetzteile oder ein Funktionsgenerator im AC-Modus) ist erforderlich. Zum Testen der Ausgangsspannung wird ein Multimeter benoetigt. Die 1N4007 vertragen Spannungen bis etwa 1000 V Sperrspannung, was fuer diese Pruefanwendung ausreichend ist.

Sicherheitshinweis

Die Loetuebung ist nicht fuer den Einbau in den Hausstromkreis bestimmt. Sie ist ausschliesslich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken geeignet. Arbeiten an oder nahe der Elektroinstallation sind einer Elektrofachkraft vorbehalten; bei Unklarheiten zur Stromversorgung oder zum Betrieb ist vor der Inbetriebnahme eine Elektrofachkraft zu konsultieren.

Lieferumfang

• 1x Lötübung Gleichrichter mit 1N4007 - AC, DC 5-12V
