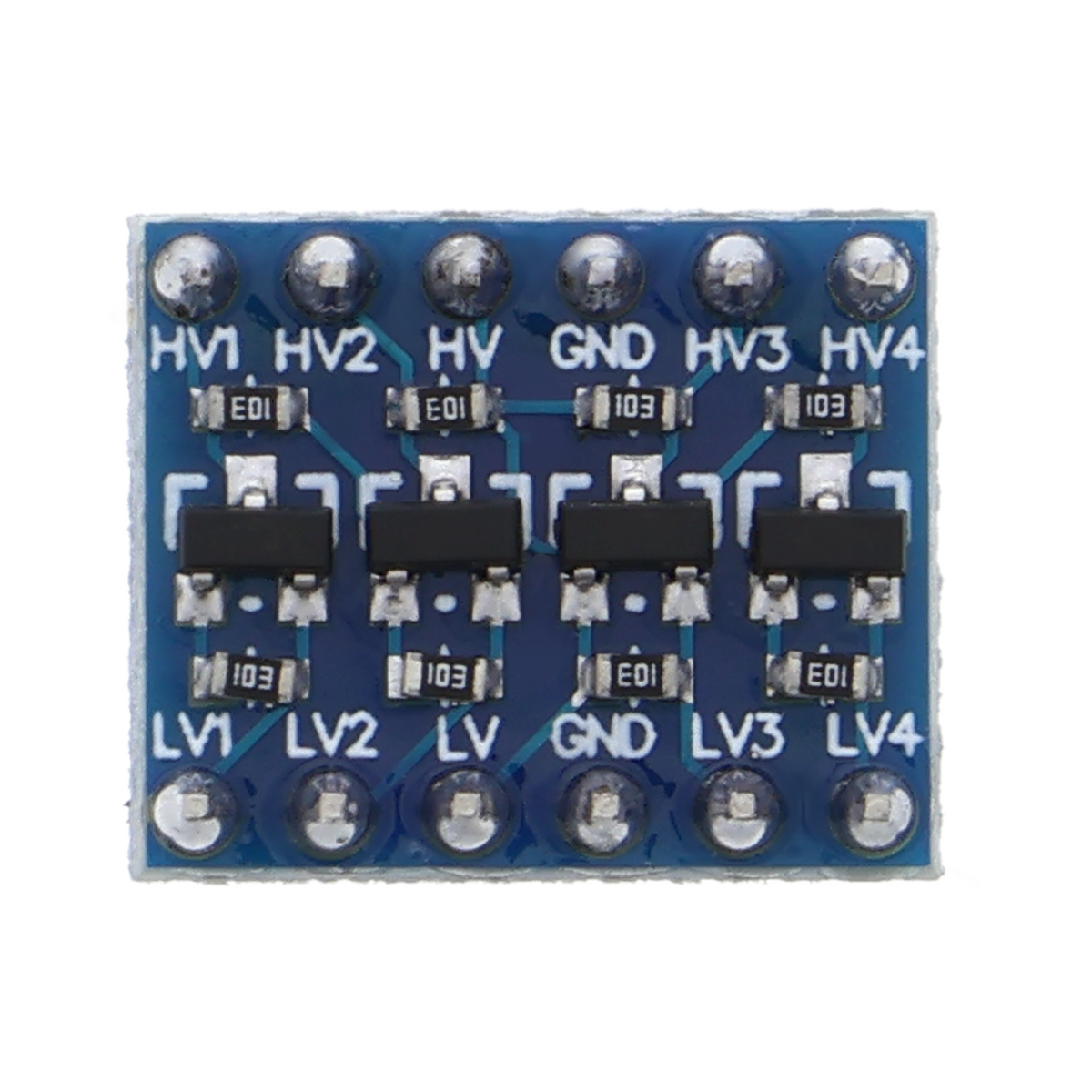

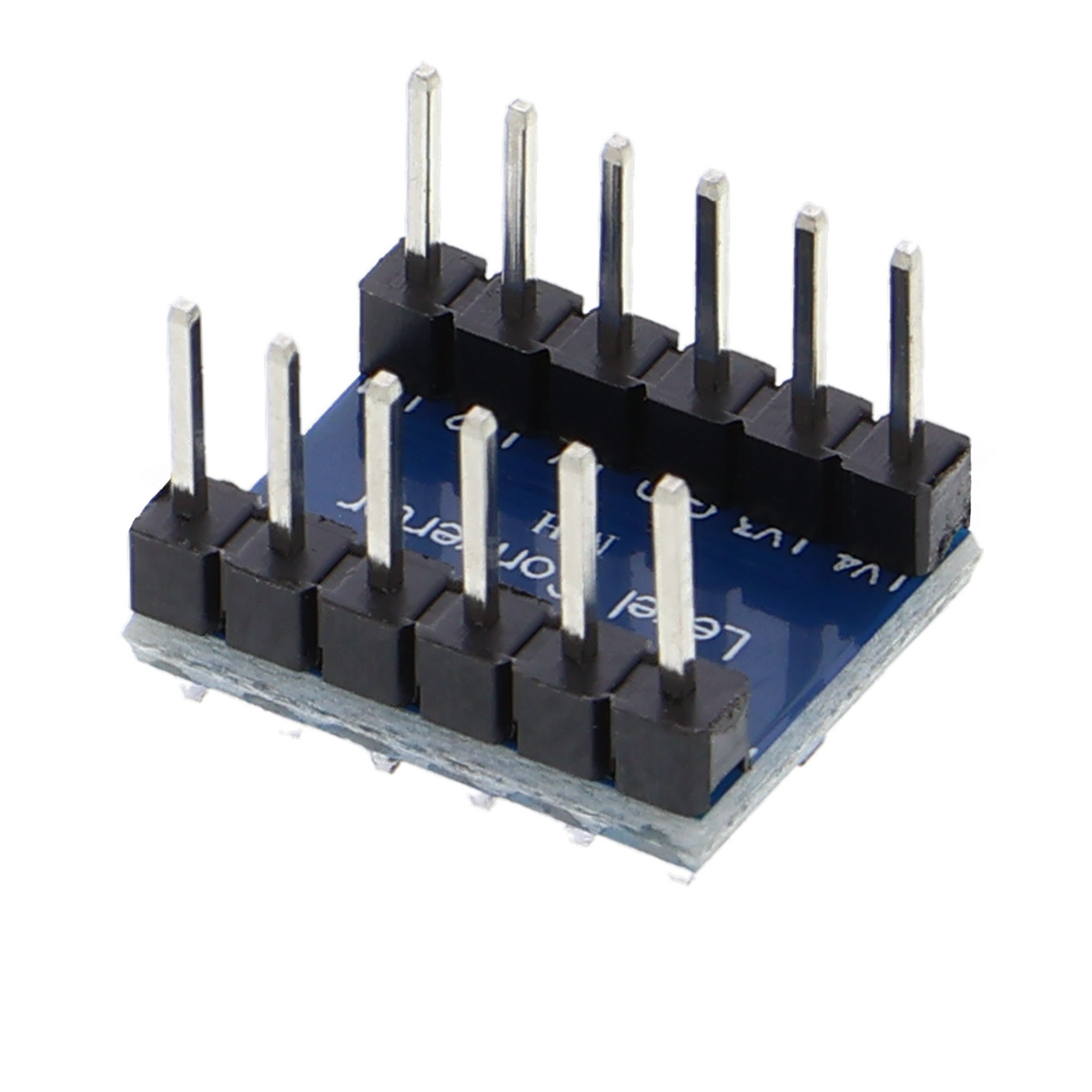

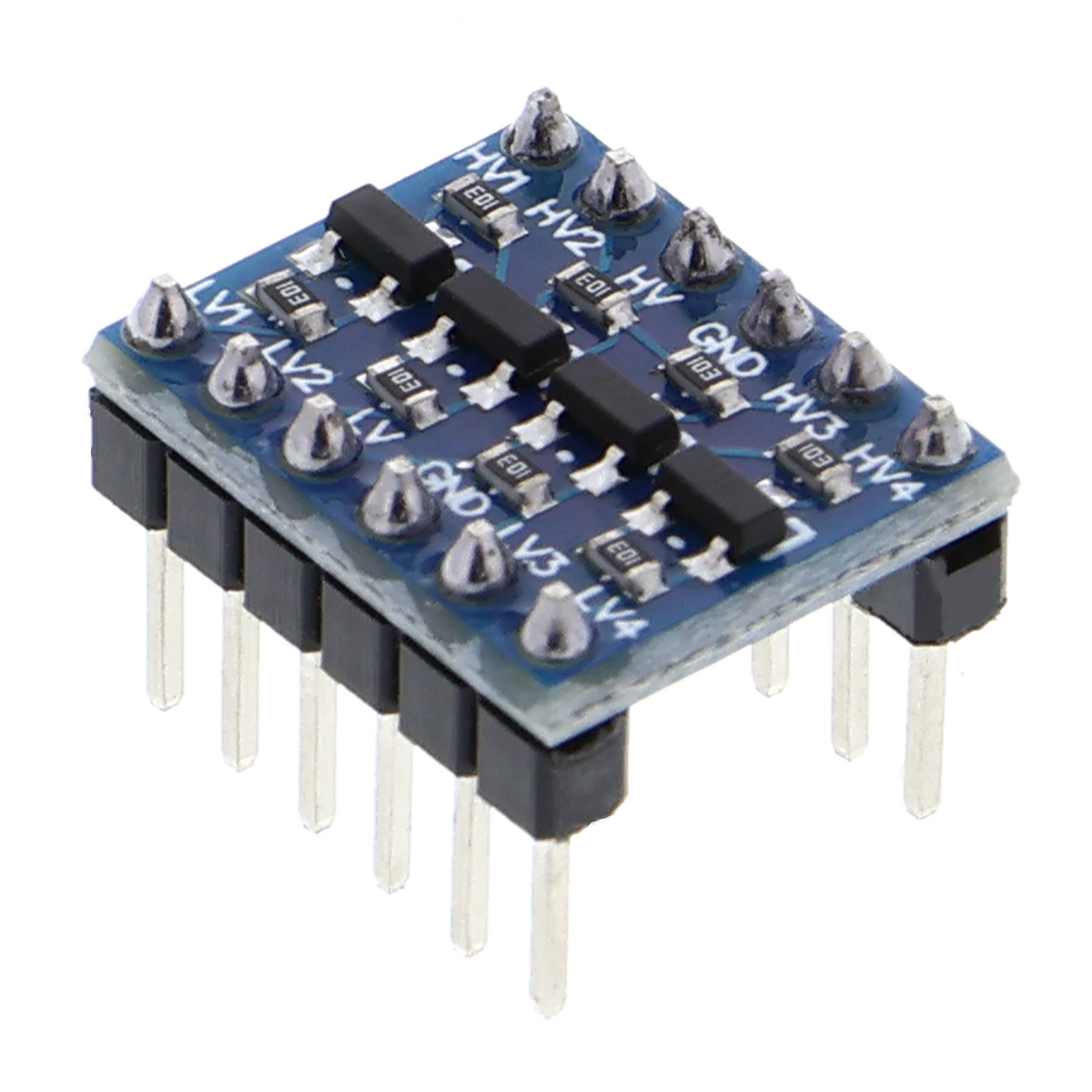

Pegelwandler bidirektional - 4 Kanal, 5 V auf 3,3 V

Produktübersicht

• Pegelwandler für bidirektionale Kommunikation zwischen 5-V- und 3,3-V-Logik
• vier Kanäle pro Modul
• basiert auf Mosfet-Schaltung für schnelle Signalübergabe
• Stromverbrauch unter 1 mA im Ruhezustand
• kompakte DIP-Bauform mit 0,1-Zoll-Rasterung

Produktbeschreibung

Ein bidirektionaler Pegelwandler ermöglicht die Kommunikation zwischen 5-V-Boards und 3,3-V-Modulen, die sonst nicht direkt zusammenarbeiten können. Das Modul nutzt eine Mosfet-basierte Schaltung, die Signale in beide Richtungen anpasst, ohne externe Schaltelemente zu benötigen. Dadurch lassen sich unterschiedliche Spannungspegel transparent koppeln.

Das Modul bietet vier unabhängige Kanäle und benötigt lediglich eine externe Stromversorgung mit 5 V und 3,3 V. Der Ruhestromverbrauch unter 1 mA ermöglicht den Dauerbetrieb ohne nennenswerte Wärmeerzeugung. Die Schaltfrequenzen liegen im MHz-Bereich, wodurch auch schnelle Signale wie I2C oder SPI problemlos übertragen werden.

Einsatzszenarien ergeben sich überall dort, wo ein einzelnes Projekt verschiedene Spannungsfamilien kombiniert. Ein Mikrocontroller-Board mit 5-V-Logik kann damit Sensoren mit 3,3-V-Logik auslesen, während ein 3,3-V-System gleichzeitig 5-V-Relais schalten kann. Häufig findet das Modul in gemischten Entwicklungsaufbauten Verwendung, etwa wenn Erweiterungsboards unterschiedlicher Hersteller miteinander arbeiten sollen.

Der Pegelwandler erfordert zwei getrennte Stromversorgungen in der korrekten Polarität. Die vier Kanäle lassen sich einzeln konfigurieren, welche Richtung sie jeweils übertragen sollen. Bei Bedarf können mehrere Module kaskadiert werden, um mehr Kanäle zu nutzen.

Sicherheitshinweis

Eine korrekte Anschlusspolung ist erforderlich; Verpolung beschädigt das Modul. Das Produkt dient ausschließlich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken und ist nicht für den Betrieb in der Hauselektroinstallation bestimmt.
