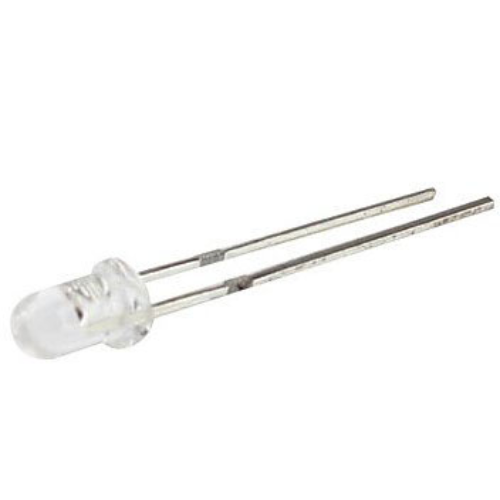

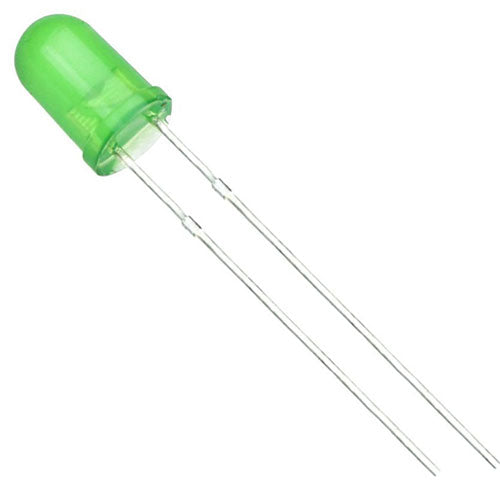

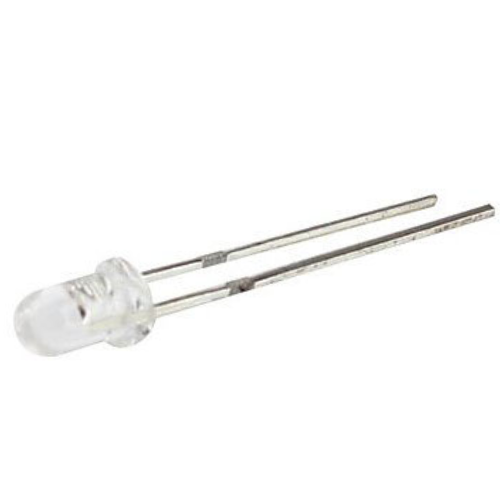

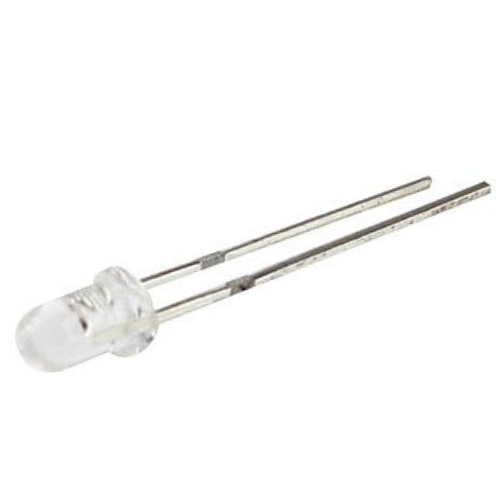

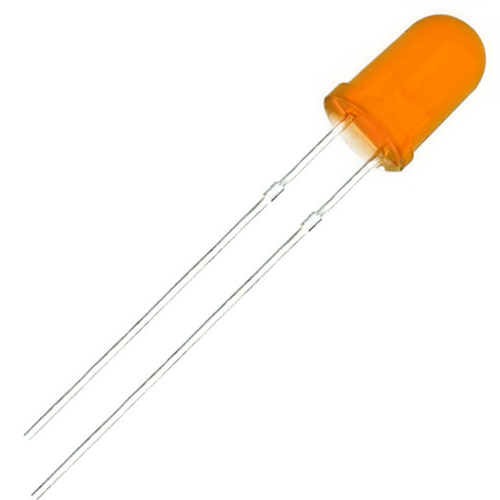

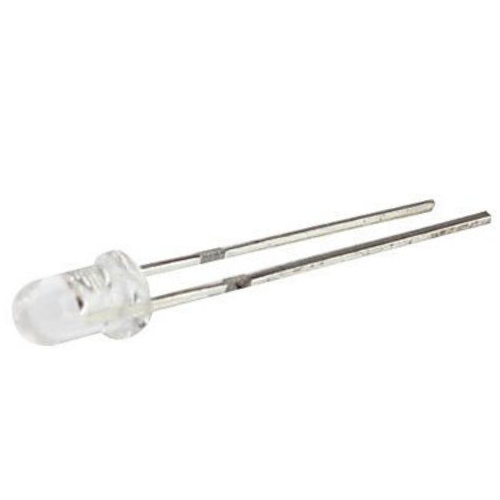

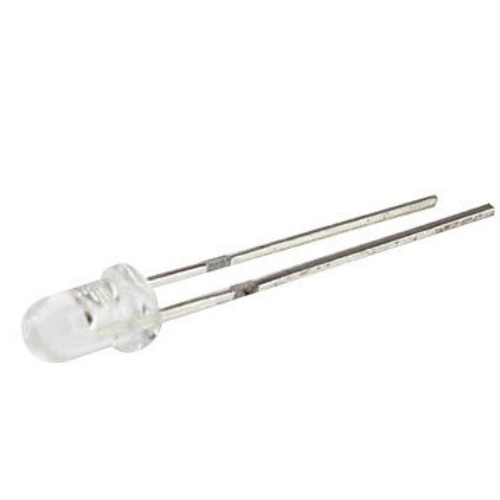

LED 3 mm - 100 Stück, 2-3,5 V, verschiedene Farben

Produktübersicht

• Leuchtdioden 3 mm Durchmesser, 100 Stueck, mehrere Farben im Set
• Bauform mit radialem Anschluss, Montage in Lochrasterplatinen oder Stecktafeln
• Spannungsbereich 2 bis 3,5 V je nach Farbe
• Stromaufnahme 10 bis 20 mA pro Diode
• Leuchtdauer mehrere zehntausend Betriebsstunden

Produktbeschreibung

Leuchtdioden in 3 mm Ausfuehrung dienen dem schnellen Aufbau von Testschaltungen, Indikatoren und Prototypen. Das Set enthaelt 100 Stueck in mehreren Farben. Jede Diode benoetigt eine Vorwiderstand, dessen Groesse von der Betriebsspannung abhaengt. Bei Anschluss an 5 V ermittelt sich der Widerstand aus der Durchlassspannung der gewahlten Farbe und dem gewuenschten Strom; rote, gelbe und gruene Leuchtdioden fallen gegenueber blauen und weissen auf, die hohere Spannungsabfaelle erfordern.

Radiale Anschluesse mit staerkeren Draehten haelten Loetarbeiten ohne zusaetzliche Halterung aus und lassen sich einfach in Lochrasterplatinen stecken. Die laengere Kathode erkennt man am abisolierten Draht; die kurze Anode muss auf Masse liegen. Ein Fehler bei der Polung und das Licht bleibt aus, ohne dass die Diode beschaedigt wird. Fuer Schaltungen mit stabilen Stromquellen oder Stellen, wo Reihenschaltungen mehrerer Dioden sinnvoll sind, eignen sich diese Bauformen besser als SMD-Varianten.

Die Stueckzahl im Set reicht fuer erste Versuche, Fehlkaeufe und Tests verschiedener Farben. Einsatz finden die Dioden als Betriebsanzeige bei Stromversorgung von Aufbauplatinen, als Testindikator in Schaltungen zur visuellen Kontrolle von Pegeln oder Zustaenden sowie zur Markierung von Komponenten in Demonstrationsaufbauten. Mit geringem Aufwand laesst sich ein Array aufbauen, etwa um mehrere Messwerte gleichzeitig darzustellen.

Fuer den Betrieb werden Gleichspannung und angepasste Vorwiderstaende benoetigt. Beim Einkaufen von Widerstaenden sollte festgehalten werden, an welche Betriebsspannungen die Dioden angeschlossen werden; die richtige Dimensionierung ergibt sich dann leicht aus Strom und Spannungsabfall. Die Anschlussdraethe sind duenn und brechen bei haeufigem Biegen; Loetanschluesse erfordern schnelle Arbeitsweise, um die Leitplatten nicht zu beschaedigen.

Sicherheitshinweis

Diese Bauteile sind ausschliesslich fuer den Aufbau von Prototypen sowie Test- und Entwicklungszwecken bestimmt, nicht fuer den Einbau in die Hausstrominstallation. Beachten Sie bei der Dimensionierung der Vorwiderstaende die Durchlassspannung der gewahlten Farbe, um Ueberstrom und Beschaedigungen zu vermeiden. Bei Unsicherheiten zur Integration in Ihre Schaltung konsultieren Sie vor der Inbetriebnahme eine Elektrofachkraft.
