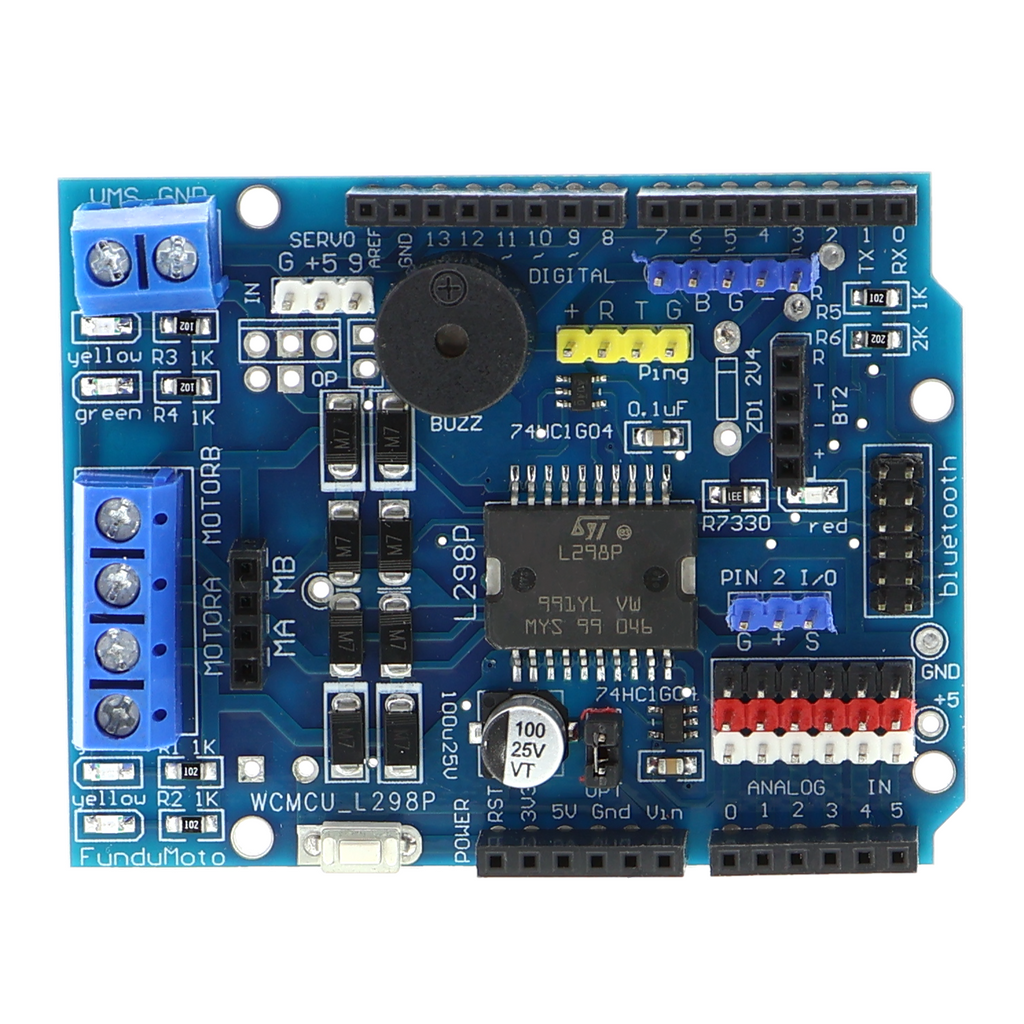

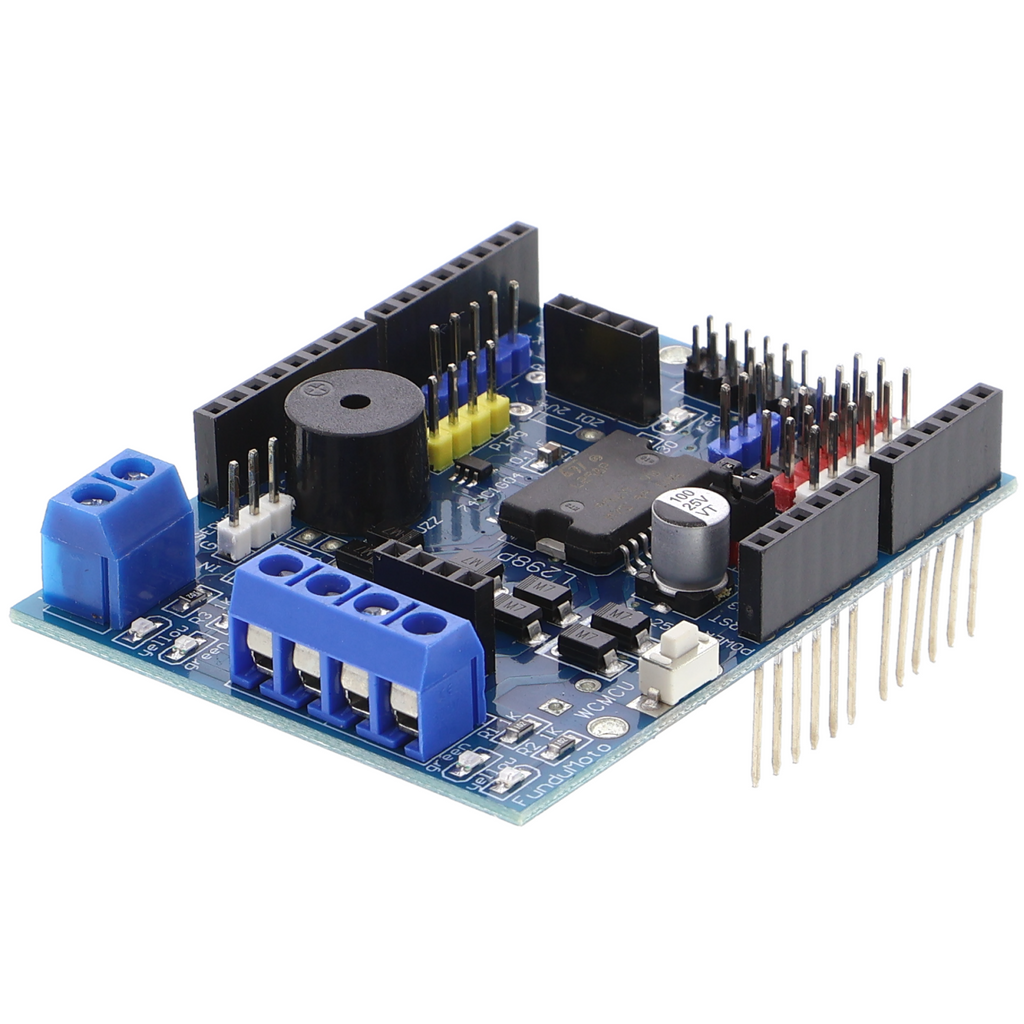

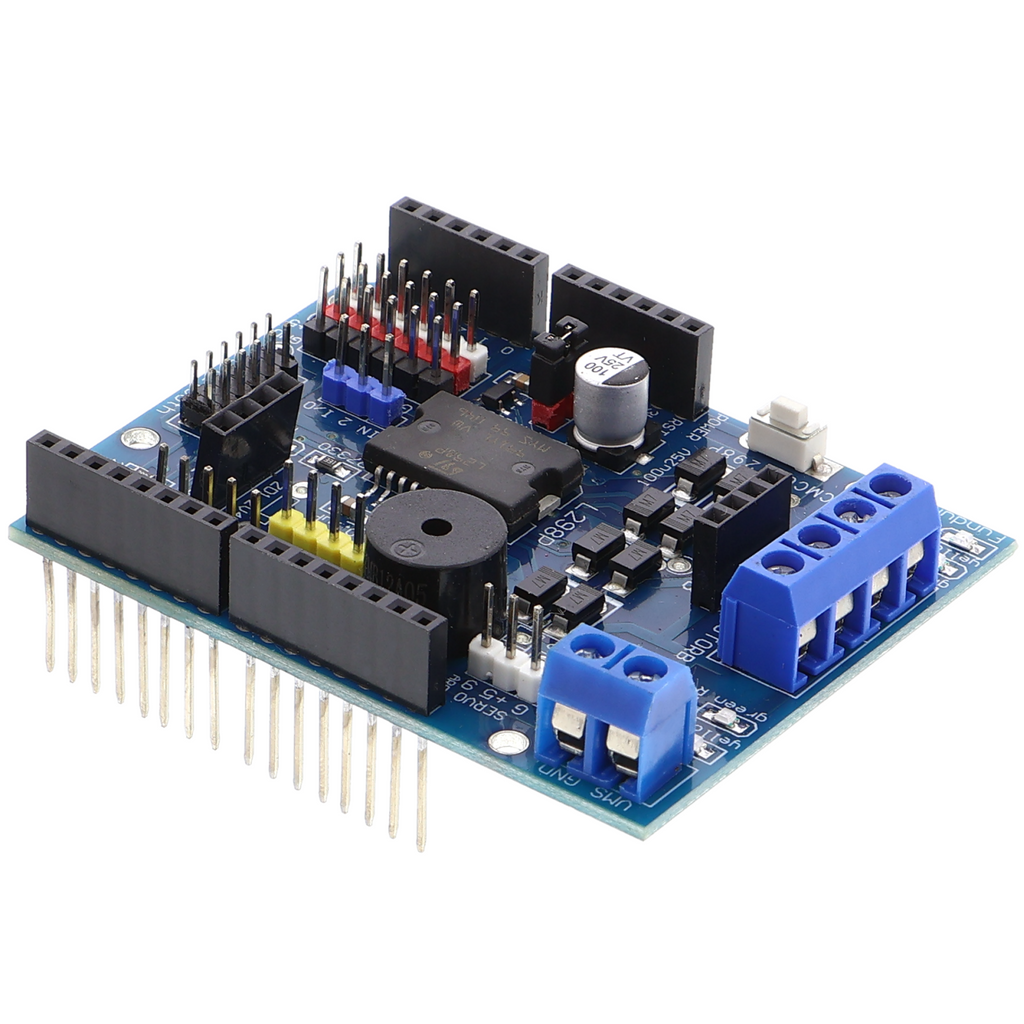

L298P Motorshield - 2 DC-Motoren, 2 A je Kanal, 5 V

Produktübersicht

• Motorshield für 5-V-Mikrocontroller-Boards mit zwei unabhängig gesteuerten Gleichstrommotoren
• Steuerung von zwei Motoren mit bis zu 2 A je Kanal
• PWM-Ansteuerung für Geschwindigkeitsregelung
• Integrierter L298-Motortreiber-IC
• Stapelbar auf Standard-Stiftleisten zum direkten Aufstecken
• Schutzdioden gegen Rückspannungen integriert

Produktbeschreibung

Dieses Motorshield ist eine Erweiterung für gängige Arduino-Boards und ähnliche 5-V-Mikrocontroller. Der integrierte L298-Motortreiber-IC ermöglicht die Ansteuerung von zwei Gleichstrommotoren mit Leistungen bis zu 2 A je Motor, gesteuert über digitale und PWM-Pins des Hauptboards. Die Geschwindigkeit lässt sich durch Pulsweitenmodulation regulieren, die Drehrichtung über separate Steuerausgänge umschalten.

Das Shield nimmt wenig Platz ein, da es sich direkt auf die Stiftleisten des Mikrocontroller-Boards aufstecken lässt. Der L298-Treiber puffert den Motorstrom, sodass das Board selbst nicht belastet wird. Schutzdioden im Motortreiber schützen die Elektronik vor Rückspannungen, die beim Schalten induktiver Lasten entstehen. Damit entfällt eine separate Freiwheeling-Diodenschaltung.

Typische Einsatzszenarien sind mobile Roboter mit zwei Antriebsmotoren, wo jedes Rad einzeln angesteuert wird, sowie einfache Fahrzeugprojekte mit steuerbarer Geschwindigkeit und Richtung. Auch für Windmesser, Pumpensteuerungen oder andere Anwendungen mit zwei unabhängigen Motorlasten eignet sich das Shield.

Die Stromversorgung der Motoren erfolgt über einen separaten Stromanschluss, nicht über den USB-Port des Boards. Die maximale Stromaufnahme pro Motor liegt bei 2 A, Motoren mit höherer Stromaufnahme erfordern ein zusätzliches Netzteil mit entsprechender Kapazität. Die Betriebsspannung sollte zwischen 5 V und 35 V liegen und ist auf die Motortypen abzustimmen.

Sicherheitshinweis

Beachten Sie die Motorspannung und die Stromaufnahme der angeschlossenen Motoren, Überlastung führt zur Beschädigung des Shields. Dieses Modul dient ausschliesslich zum Aufbau von Prototypen sowie Test- und Entwicklungszwecken und ist nicht für den Betrieb in Stromkreisen der Hauselektroinstallation vorgesehen. Bei Unsicherheiten über die Spannungsversorgung oder die Motorenanbindung konsultieren Sie vor der Inbetriebnahme eine Elektrofachkraft.

Lieferumfang

• 1x L298P Motorshield für Arduino Mikrocontroller - 5V
