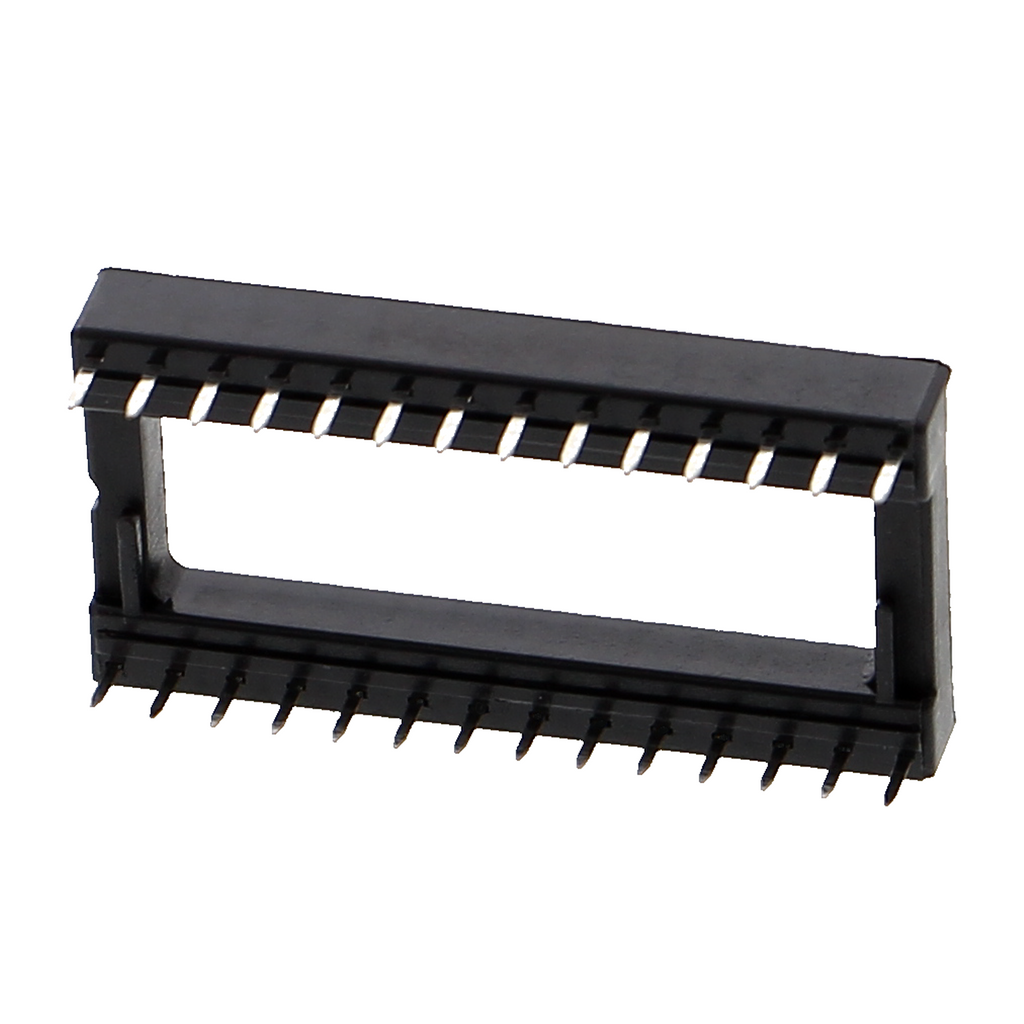

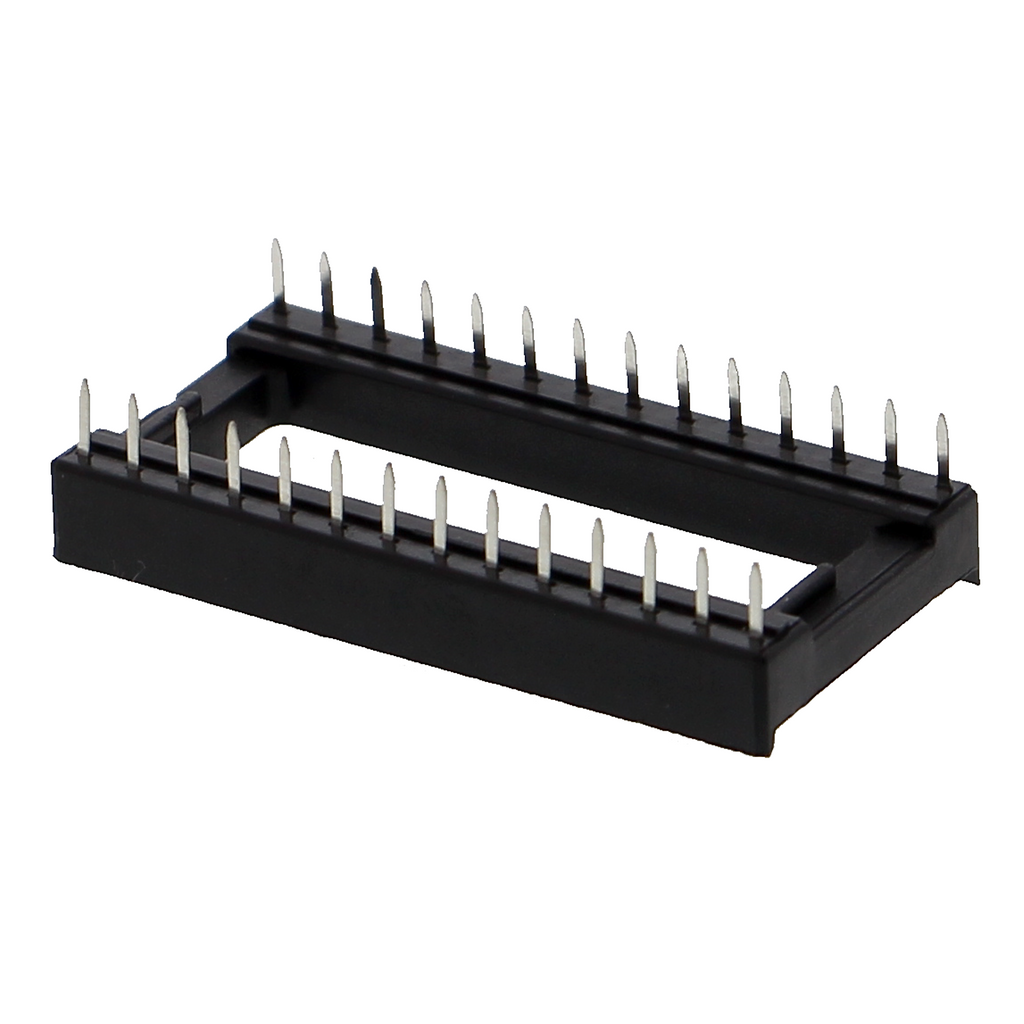

IC-Sockel DIP - doppelte Federkontakte, 15,24 mm Reihenabstand

Produktübersicht

• Flachstecker-Buchse für DIP-Bauformen mit doppelten Federkontakten
• In mehreren Größen erhältlich
• Niederohmige, zuverlässige Kontaktierung durch parallele Kontaktfedern
• Bestückung auf Lochrasterplatinen oder direkt in Schaltungen
• Lange Lebensdauer durch verschleißarme Federmechanik

Produktbeschreibung

Ein DIP-Sockel mit doppelten Federkontakten bietet eine sichere Aufnahme für integrierte Schaltkreise in DIP-Bauform. Die zwei parallel angeordneten Kontaktfedern pro Anschluss erzeugen einen deutlich niedrigeren Kontaktwiderstand als Einfachkontakte und garantieren eine stabile elektrische Verbindung auch nach häufigem Wechsel der bestückten Bausteine.

Der Sockel wird auf eine Lochrasterplatine gelötet und nimmt den IC in die richtige Höhe auf. Die Doppelkontakte verteilen den Druck auf eine größere Fläche und reduzieren damit Verschleiß an den IC-Beinchen erheblich. Dies ist besonders wichtig, wenn Bauteile mehrfach ausgetauscht werden, etwa beim Prototyping oder in Versuchsaufbauten.

Typische Anwendungen sind die Bestückung von Experimentierplatinen, der Aufbau von Testschaltungen mit häufigem IC-Austausch sowie die Prototypentwicklung in der Hobby- und Schulelektronik. Der Sockel erlaubt es, Schaltungen flexibel anzupassen, ohne Lötstellen zu beschädigen.

Die Varianten unterscheiden sich in der Größe des DIP-Rasters, das heißt im Abstand zwischen den beiden Reihen von Anschlussnieten. Passende integrierte Schaltkreise müssen diesem Raster entsprechen. Ein Sockel ist nur dann einsatzfähig, wenn er zum DIP-Format des verwendeten ICs passt.

Sicherheitshinweis

Dieses Bauteil dient ausschließlich zum Aufbau von Prototypen sowie Test- und Entwicklungsschaltungen und ist nicht für den Betrieb an oder in der Hauselektroinstallation bestimmt. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten; bei Unklarheiten vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x IC-Sockel, DIP-Buchse mit doppelten Federkontakten - Ausführung siehe Variation
