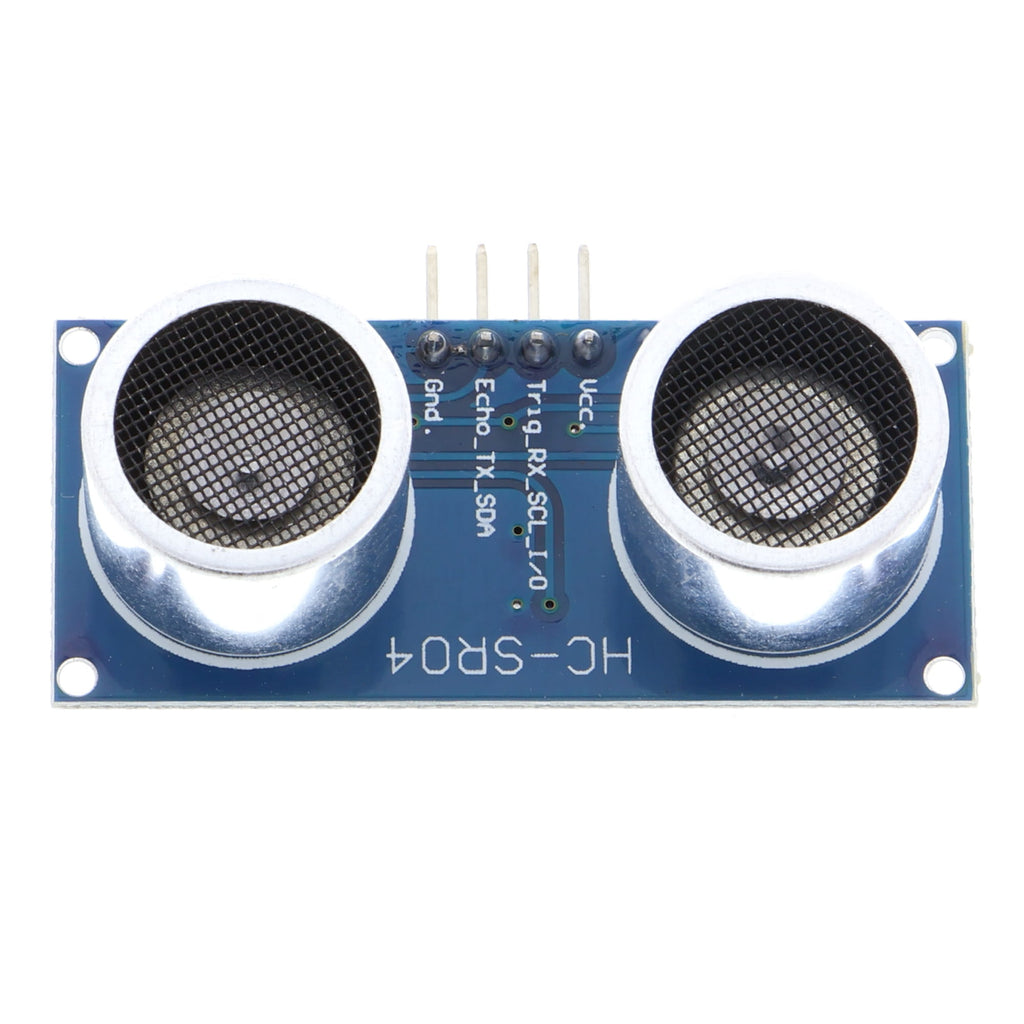

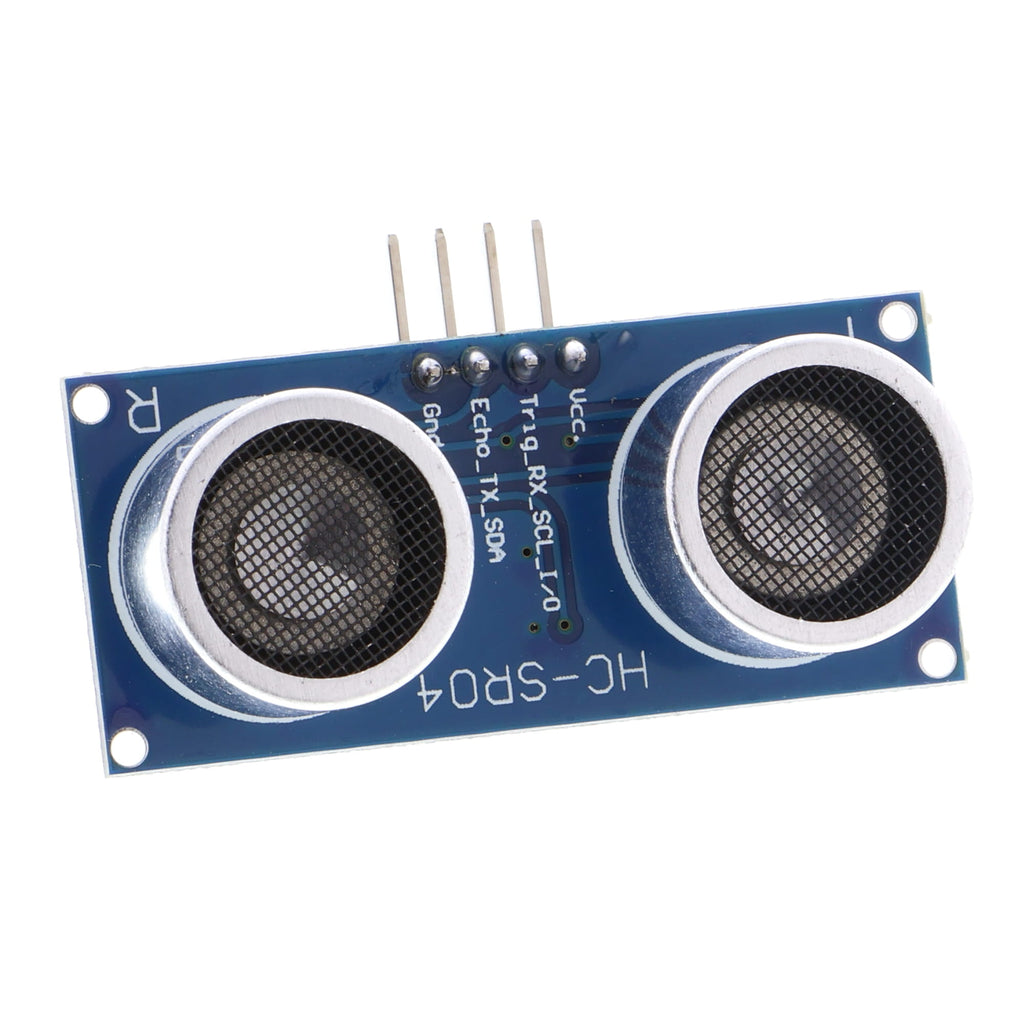

HC-SR04P Ultraschallsensor - 3,3-5 V, Abstandsmessung

Der HC-SR04P ist der inoffizielle Nachfolger des HC-SR04. Es ist ein kompakter Ultraschallsensor zur berührungslosen Messung von Entfernungen. Im Gegensatz zum klassischen HC-SR04 unterstützt diese Variante eine Betriebsspannung von 3,3 bis 5 V und eignet sich dadurch sowohl für 5-V-Mikrocontroller als auch für moderne 3,3-V-Systeme wie ESP32, Raspberry Pi Pico oder Raspberry Pi.

Zur Entfernungsmessung sendet der Sensor einen kurzen Ultraschallimpuls aus und ermittelt anhand der Laufzeit des reflektierten Signals den Abstand zum erfassten Objekt. Die Ansteuerung erfolgt unkompliziert über die beiden Anschlüsse Trig und Echo. Bestehende Programme und Bibliotheken für den HC-SR04 können in der Regel ebenfalls verwendet werden.

Der Sensor eignet sich ideal für Robotikprojekte, Abstandsmessungen, Hinderniserkennung, Füllstandskontrollen und automatische Steuerungen.

Eigenschaften:

• • Betrieb mit 3,3 V oder 5 V
• • Berührungslose Entfernungsmessung per Ultraschall
• • Messbereich ab etwa 2 cm
• • Reichweite abhängig von Betriebsspannung und Messobjekt bis etwa 4 m
• • Einfache Ansteuerung über Trig und Echo
• • Kompatibel mit vielen HC-SR04-Bibliotheken
• • Geeignet für Arduino, ESP32, Raspberry Pi Pico und weitere Mikrocontroller
• • Kein Pegelwandler erforderlich, wenn Sensor und Mikrocontroller mit 3,3 V betrieben werden

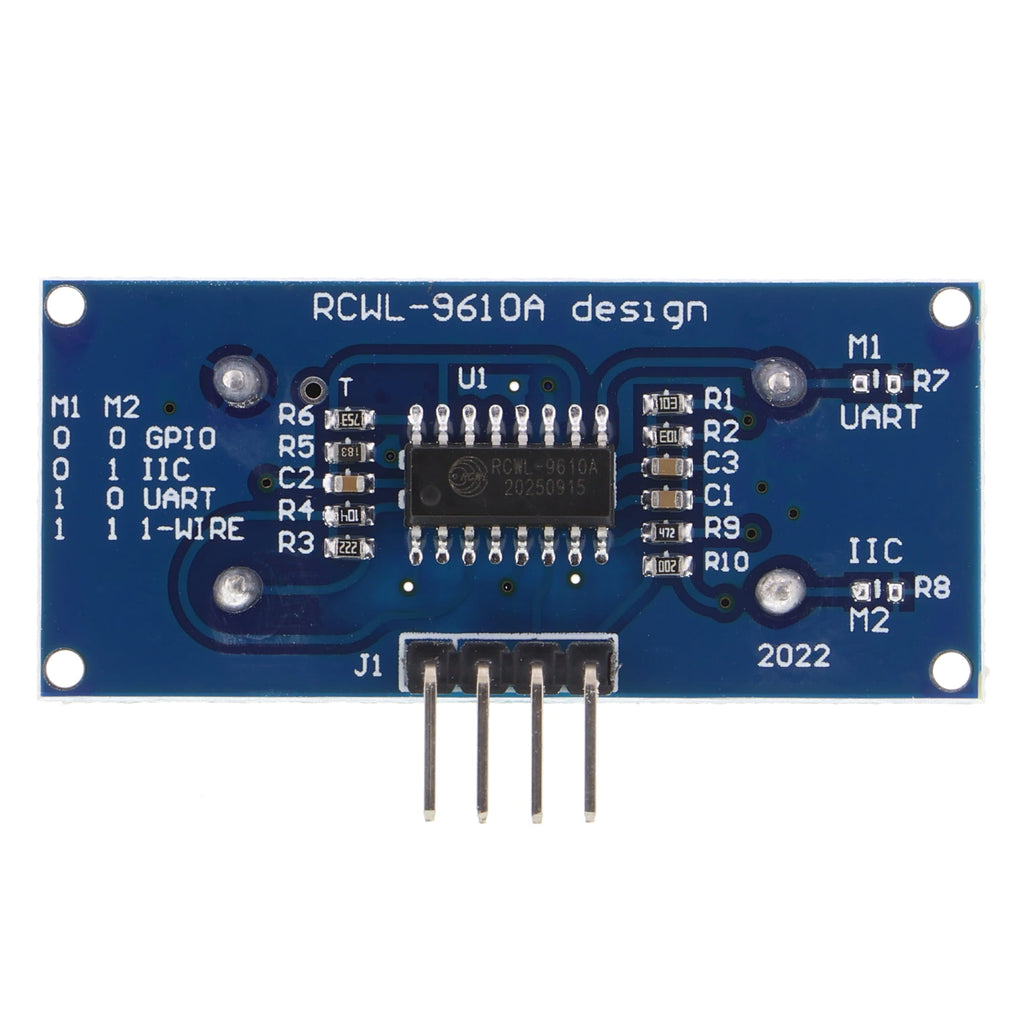

• RCWL 9610A design

Anschlüsse:

• VCC: Spannungsversorgung
• Trig: Startsignal für die Messung
• Echo: Rückgabesignal zur Entfernungsauswertung
• GND: Masse

Lieferumfang:

• 1 × HC-SR04P Ultraschallsensor
