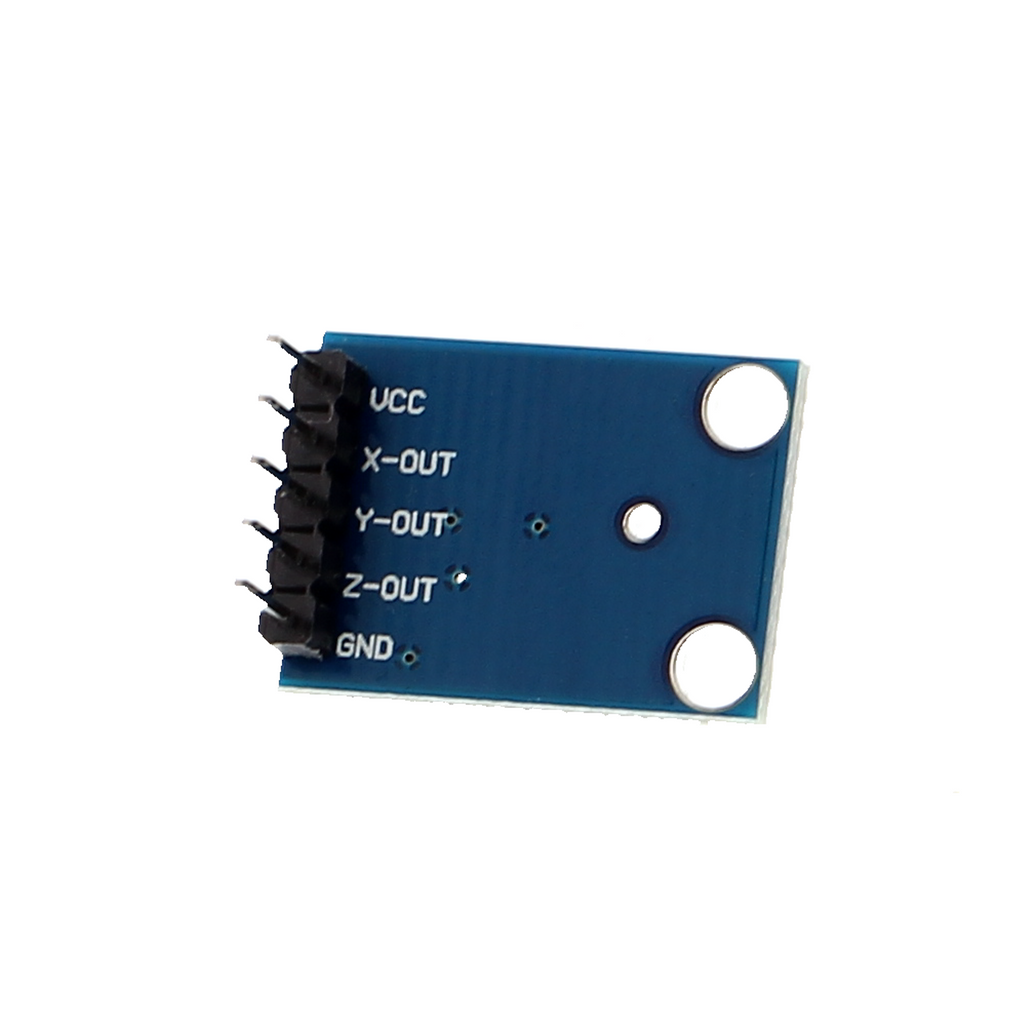

GY-61 Beschleunigungssensor - ADXL335, 3 Achsen, ± 3 g

Produktübersicht

• Beschleunigungssensor mit drei Achsen, misst Bewegungen in alle Raumrichtungen
• Messbereich +/- 3 g, Auflösung etwa 3 mV/g
• Analoge Ausgänge ermöglichen direkte Erfassung über ADC
• Betriebsspannung 2,4 bis 3,6 V
• Kompakte Bauform, 16-poliges IC mit Träger

Produktbeschreibung

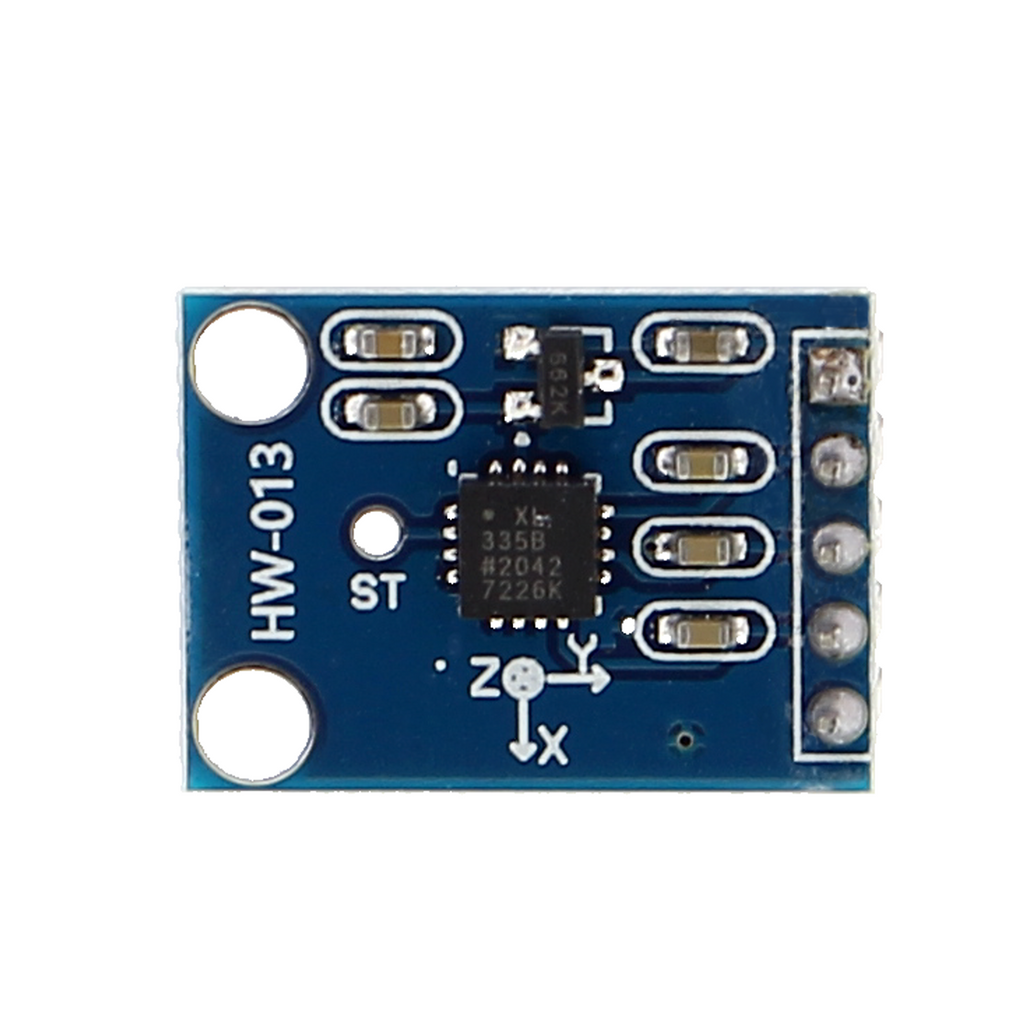

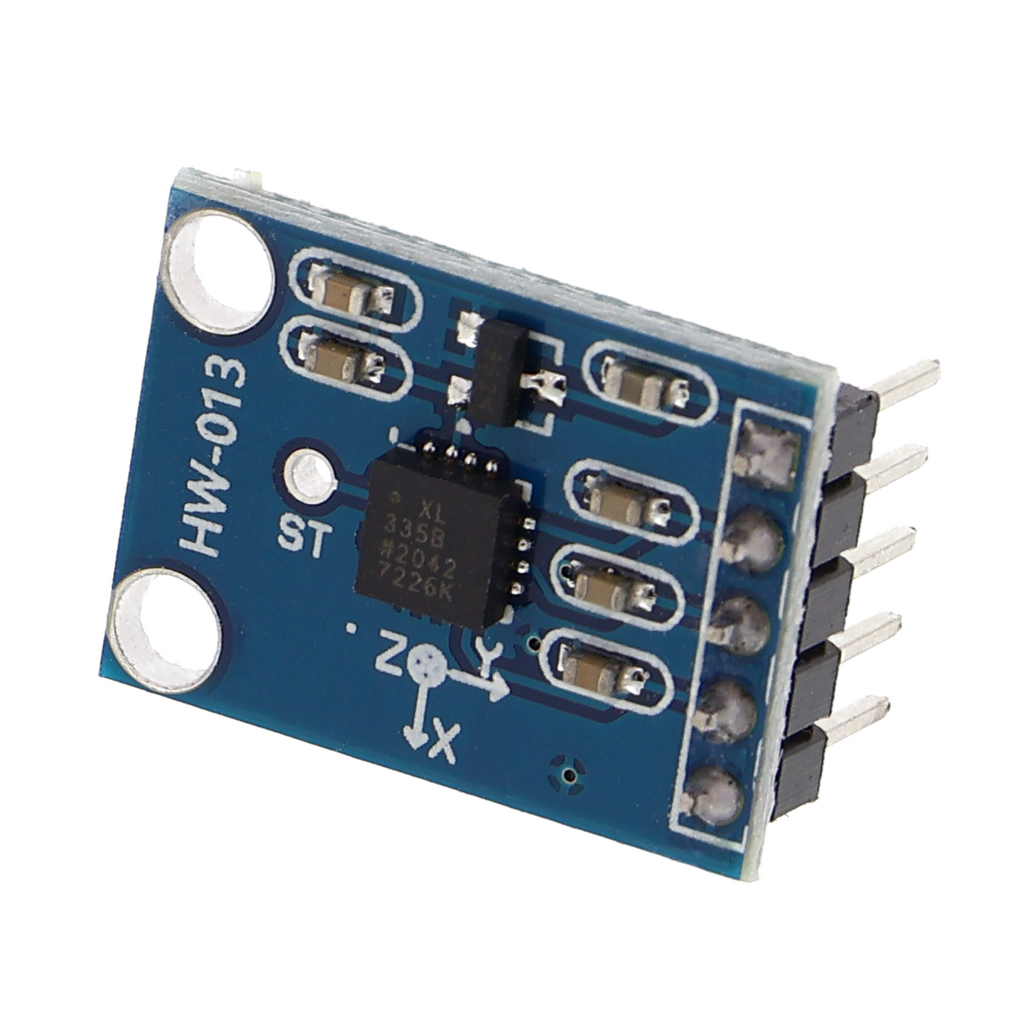

Der Beschleunigungssensor erfasst Bewegungsvorgänge in allen drei Raumrichtungen gleichzeitig. Das Modul nutzt den ADXL335-Sensor, dessen piezoelektrisches Messprinzip Beschleunigungen in den Achsen X, Y und Z in proportionale Spannungen umsetzt. Drei analoge Ausgänge liefern kontinuierliche Werte, die über die ADC-Eingänge eines Mikrocontroller-Boards oder eines Einplatinencomputers ausgelesen werden.

Mit einem Messbereich von +/- 3 g eignet sich der Sensor für die Erfassung von Alltagsbewegungen, freien Falls und leichten Stößen. Die Auflösung von etwa 3 mV pro g ermöglicht ausreichende Differenzierung bei moderaten Beschleunigungen. Für höhere G-Kräfte ist der Sensor nicht geeignet.

Einsatzszenarien reichen von der Bewegungserkennung in mobilen Geräten über die Lageerfassung in Robotern bis zur Vibrationsmessung an Maschinen. Ein Neigungswinkel-Messwert lässt sich aus den statischen Achsenbeschleunigungen berechnen, um beispielsweise die Ausrichtung eines Modells zu überwachen.

Die Betriebsspannung von 2,4 bis 3,6 V erfordert eine stabile Stromversorgung im 3,3-V-Bereich; ein direkter Anschluss an 5-V-Logik ist nicht möglich und würde das IC beschädigen. Für die Auswertung wird ein Entwicklungsboard mit ADC-Kanälen und eine entsprechende Steuerroutine benötigt. Der Sensor muss gegen elektrostatische Entladungen geschützt werden und erfordert vor dem Einsatz eine Kalibrierung auf den Nullpunkt jeder Achse.

Sicherheitshinweis

Das Modul unterliegt elektrostatischer Empfindlichkeit; vor dem Handling ist antistatische Vorkehrung erforderlich. Das Produkt ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt und nicht zur Verwendung in sicherheitskritischen Anwendungen geeignet.

Lieferumfang

• 1x GY-61, ADXL335 3-Achsen Beschleunigungssensor mit angelöteter Stiftleiste
