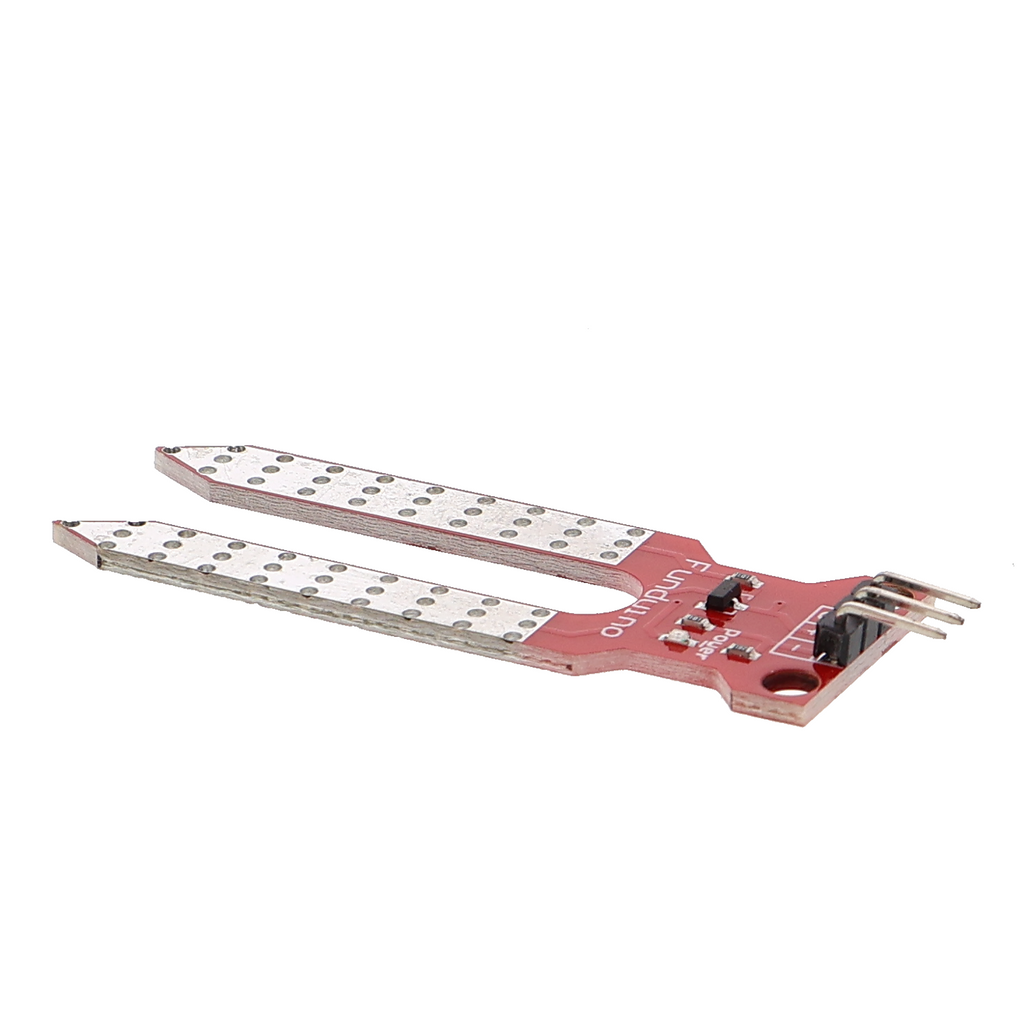

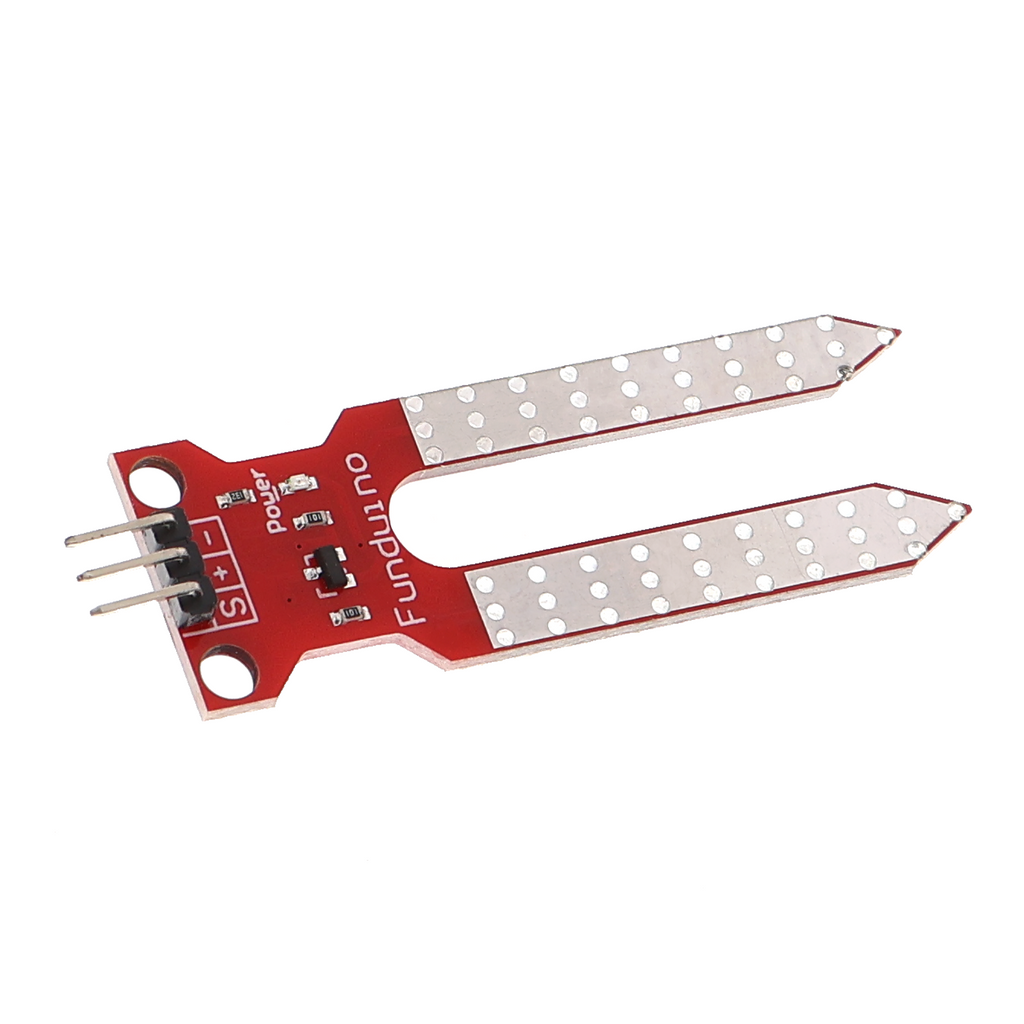

Feuchtigkeitssensor - resistiv, analog, 3,3-5 V

Produktübersicht

• Resistiver Feuchtigkeitssensor mit zwei Kontaktelektroden für Erde oder Wasser
• 3-poliger Anschluss S/+/− für Signal und Stromversorgung
• Analoger Ausgang 0–1023
• Betriebsspannung 3,3–5 V bei unter 20 mA Stromaufnahme
• Schwellwertlogik erfolgt im angeschlossenen Mikrocontroller

Produktbeschreibung

Der Feuchtigkeitssensor misst den Wassergehalt von Erdreich oder Wasser durch zwei gabelförmige Kontaktelektroden. Der sich ändernde elektrische Widerstand zwischen den Kontakten wird von einer On-Board-Schaltung in einen analogen Spannungswert umgewandelt, der über den Signal-Pin ausgelesen wird.

Ein angeschlossener Mikrocontroller erfasst den Messwert als Zahl zwischen 0 und 1023 über seinen analogen Eingang. Je nach Feuchtigkeit des Materials zwischen den Kontakten variiert dieser Wert, eine Kalibrierung oder Abgleich entfällt. Damit lässt sich etwa erkennen, ob Blumenerde austrocknet oder ob ein Wasserbehälter einen bestimmten Füllstand erreicht hat.

Der 3-polige Anschluss erlaubt den direkten Betrieb an Mikrocontroller-Boards mit 3,3 V oder 5 V Logik. Eine Schwellwertlogik für Alarm oder Schaltaktion bei kritischem Wassergehalt muss in der Controller-Software implementiert werden, da das Modul selbst nur analog ausgibt. Für die Längsstabilität empfiehlt sich, die Kontaktelektroden nach längeren Messserien kurz zu trocknen.

Sicherheitshinweis

Dieses Modul dient ausschliesslich zum Aufbau von Prototypen sowie zu Test- und Entwicklungszwecken und ist nicht für den Dauerbetrieb im Hausstromkreis bestimmt. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten. Bei Betrieb mit direkt geerdetem Wasser oder in korrosiven Umgebungen ist vor Inbetriebnahme eine Elektrofachkraft zu konsultieren.

Lieferumfang

• 1x Feuchtigkeitssensor für Mikrocontroller
