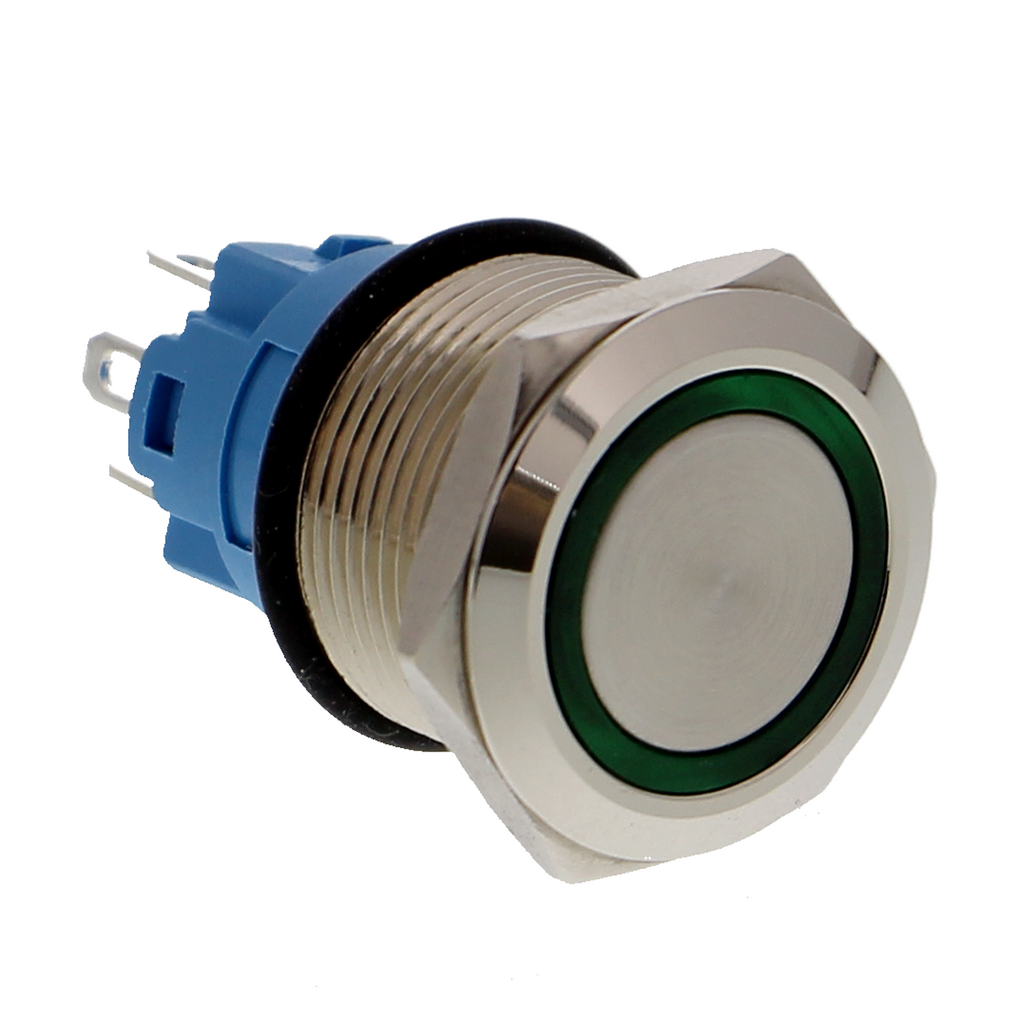

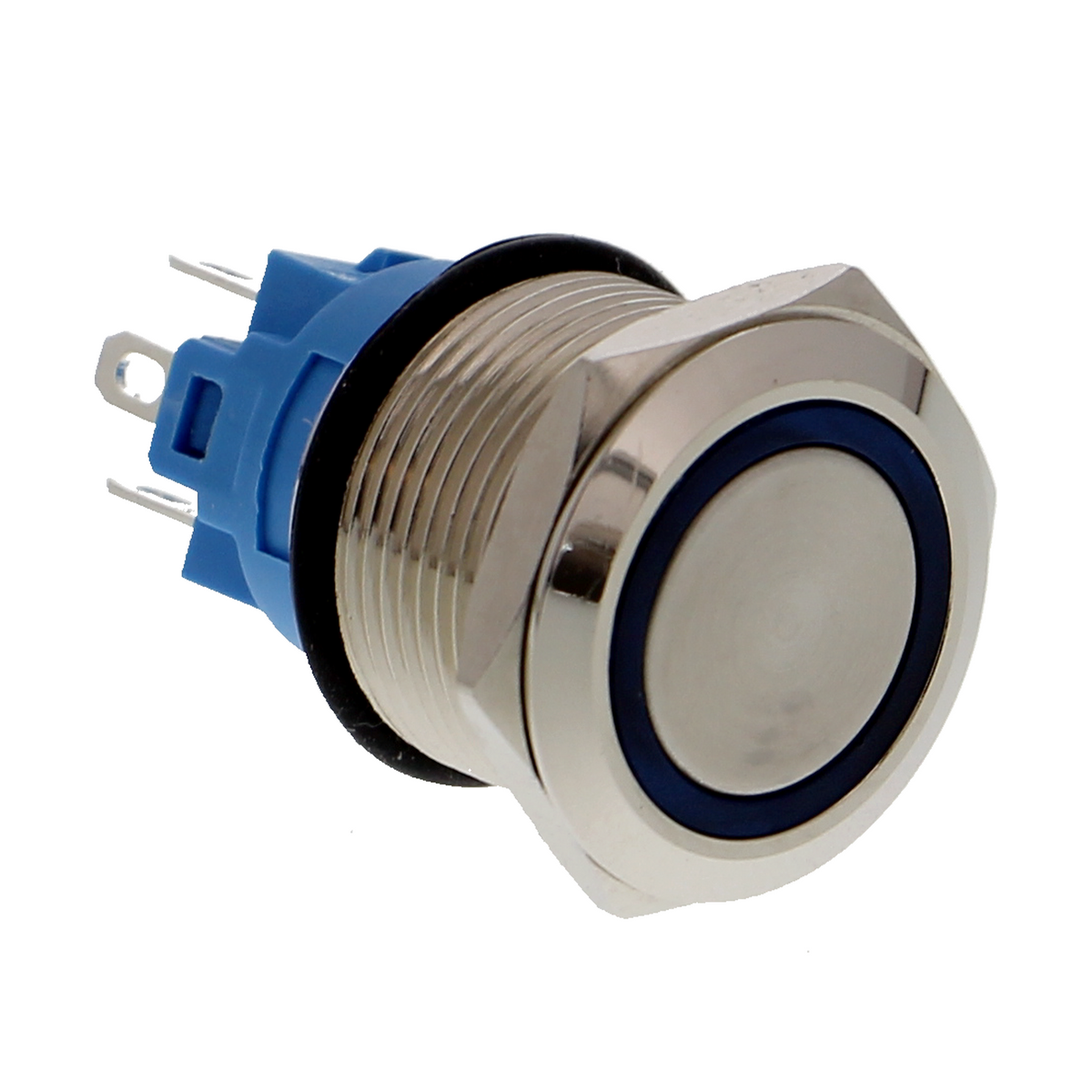

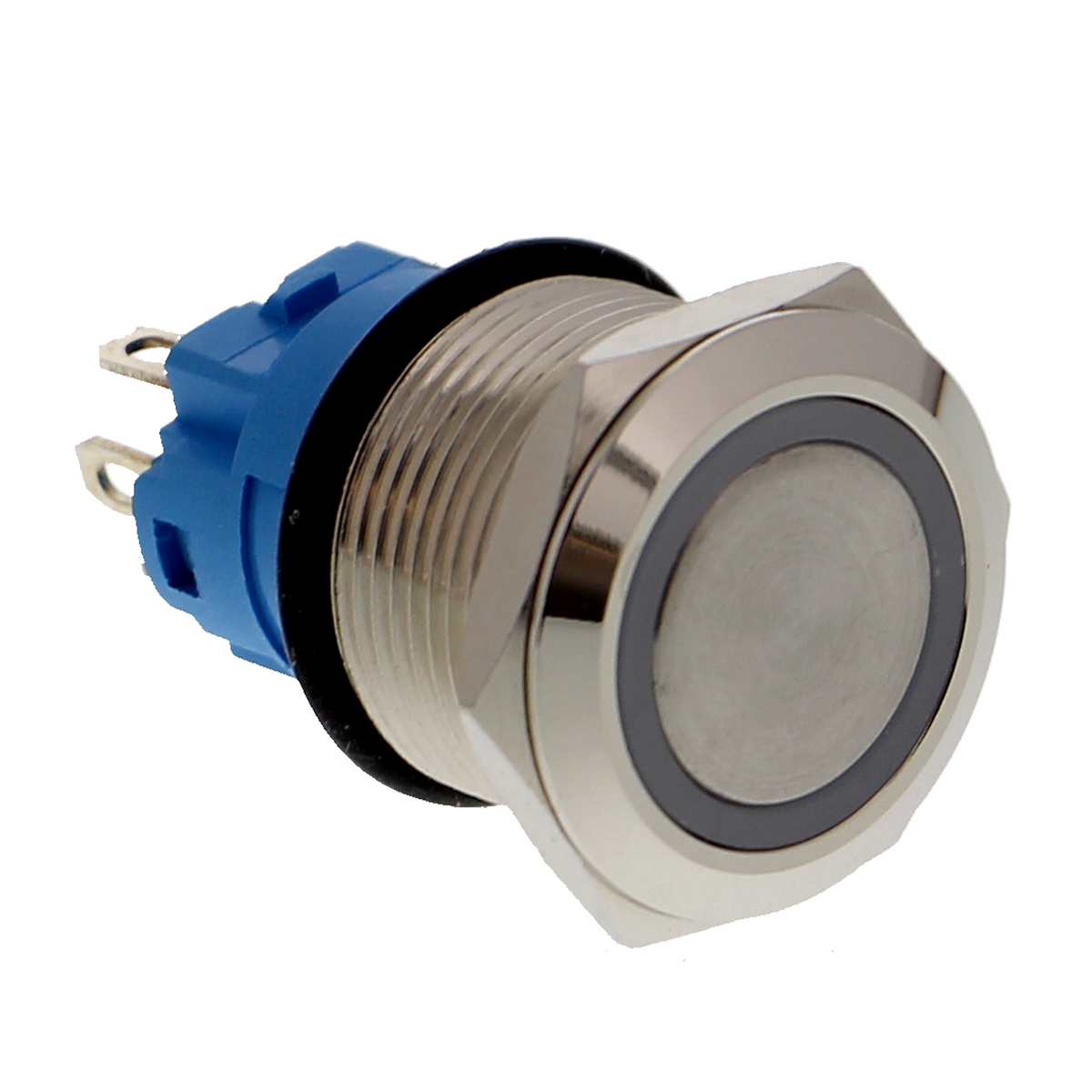

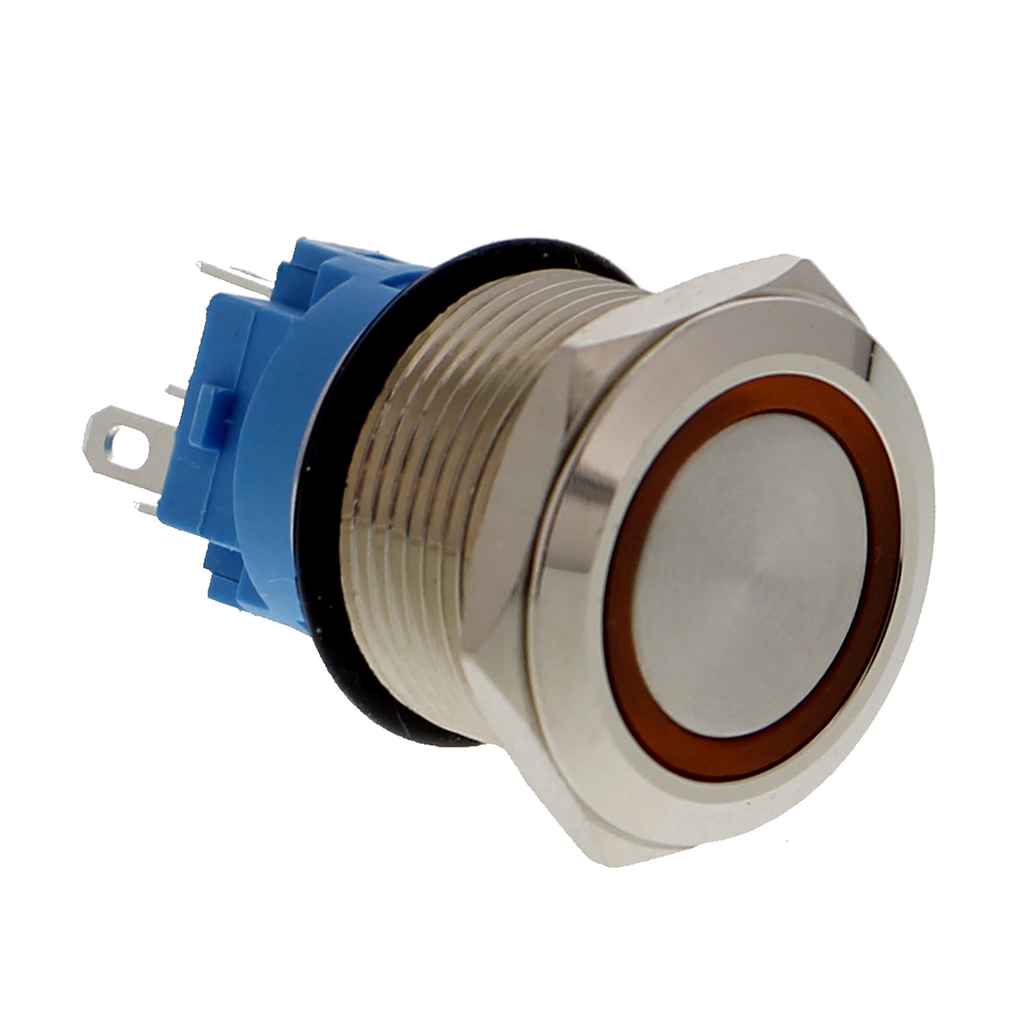

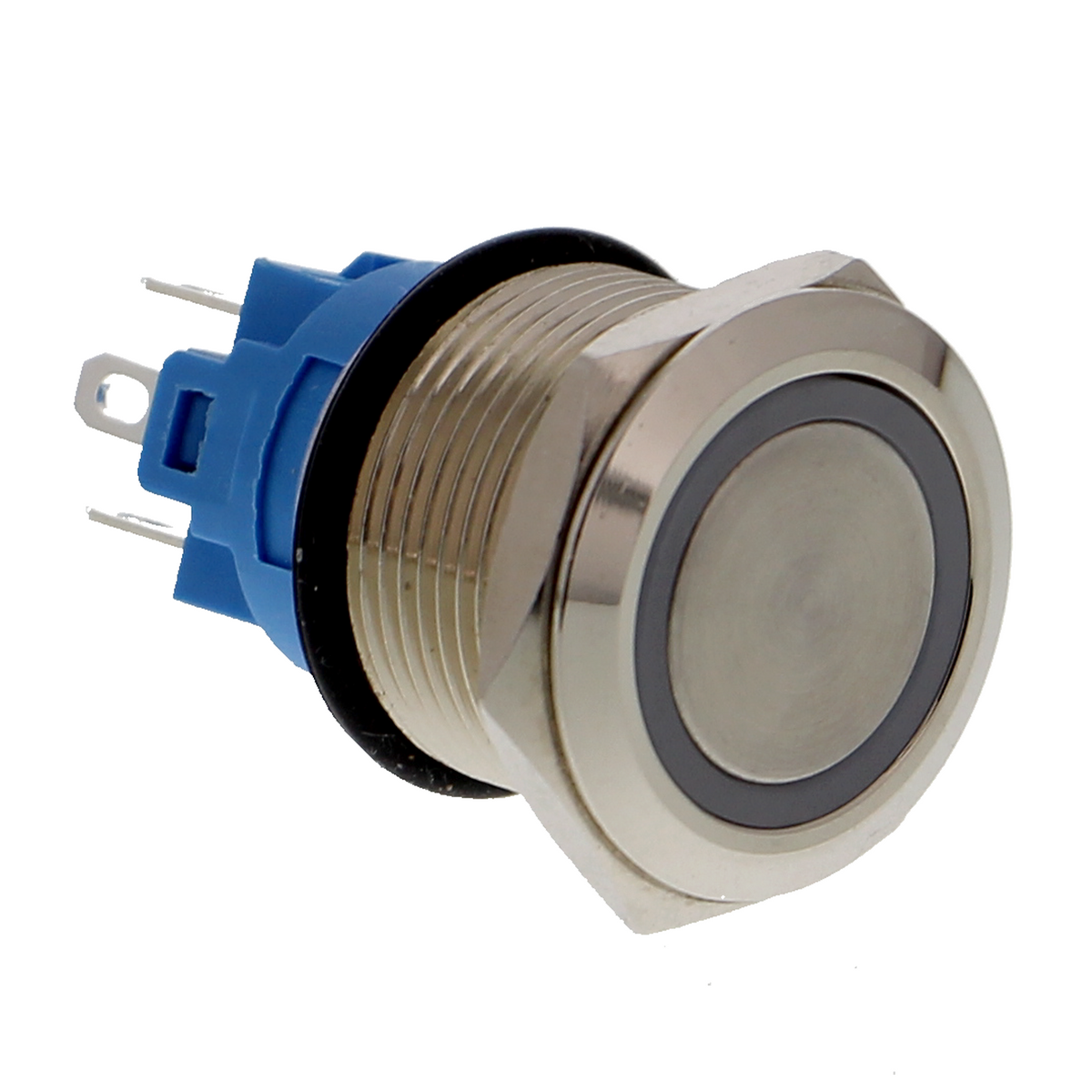

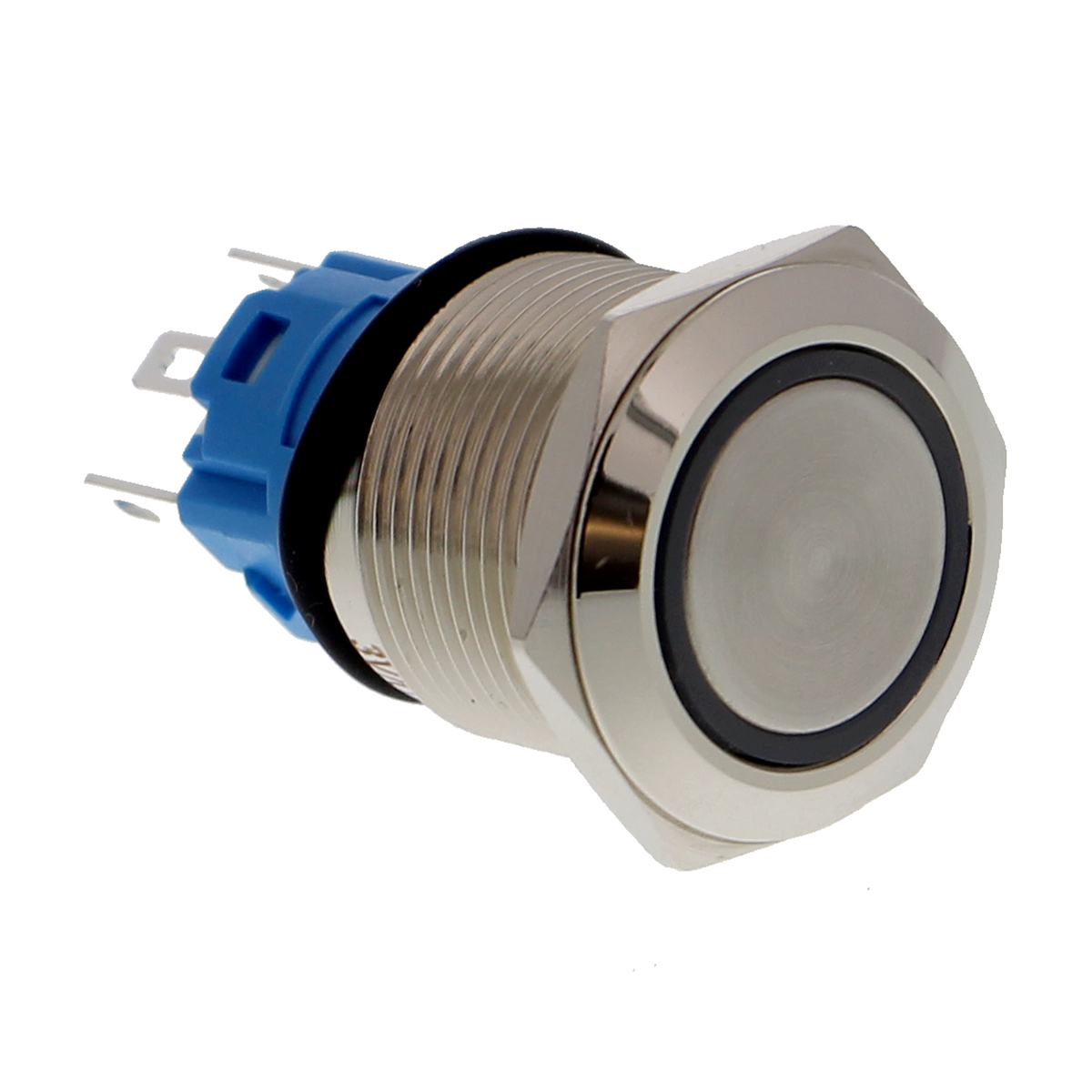

Drucktaster 19 mm mit LED-Ring - Chrom, 3 V oder 5 V, verschiedene Farben

Produktübersicht

• Verchromter Drucktaster mit steuerbarem LED-Ring
• Einbaubohrung 19 mm, Befestigung durch Gewinde und Mutter
• LED-Versorgung 3 V oder 5 V je nach Ausführung
• Steckfassung im Lieferumfang, kein Löten erforderlich

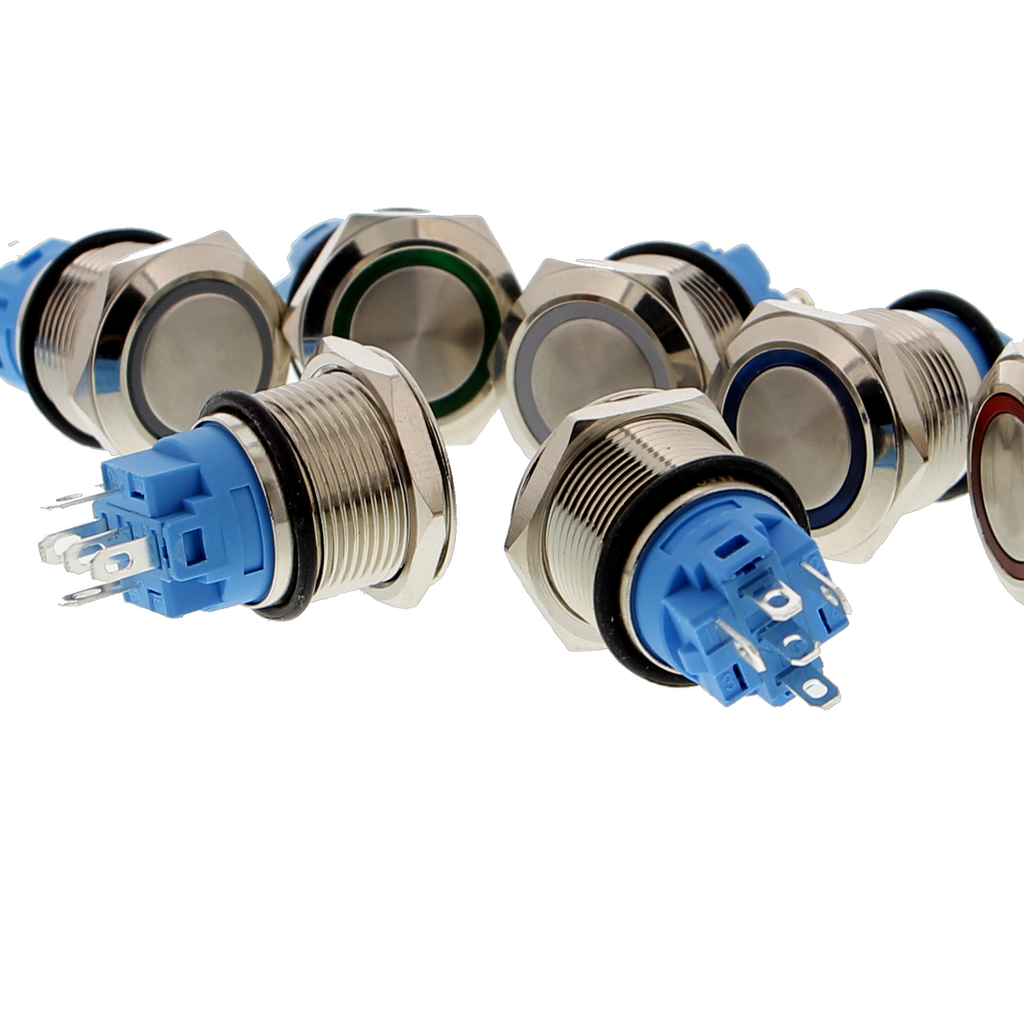

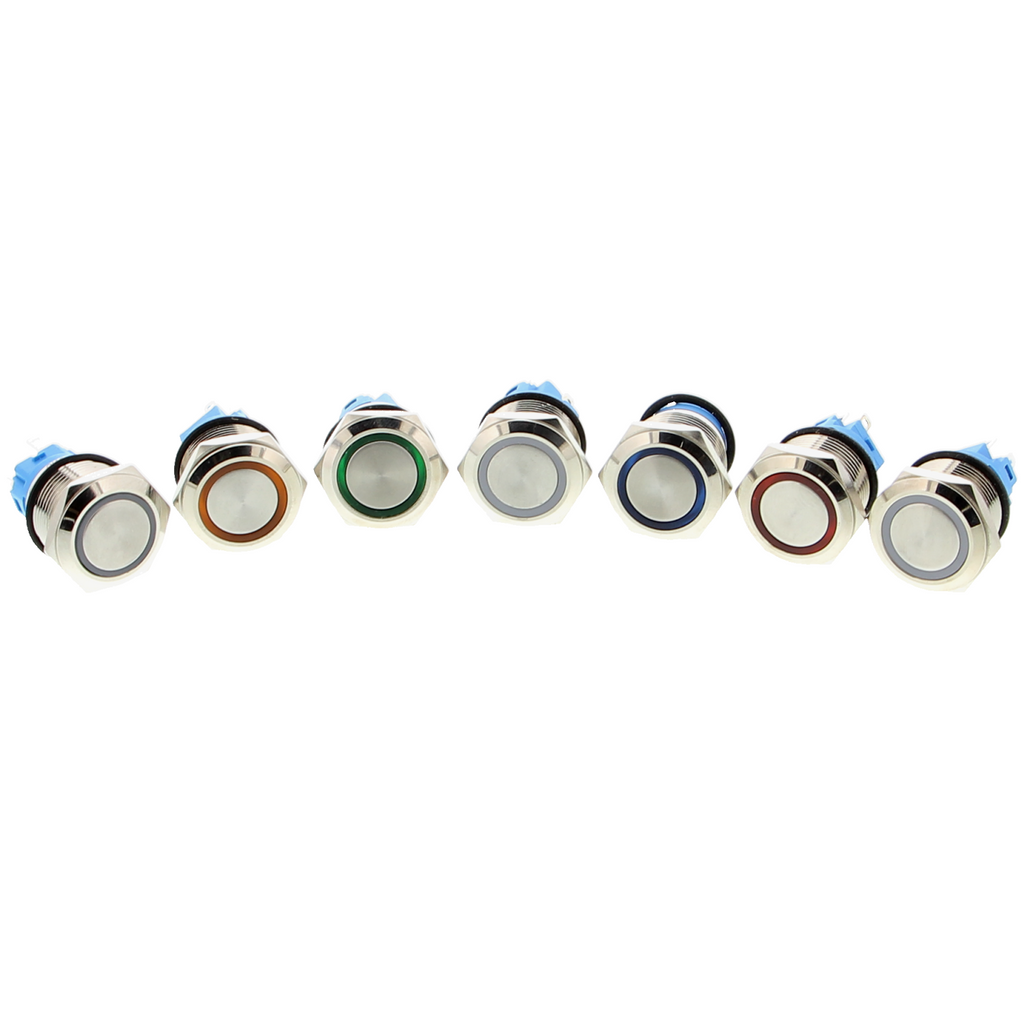

• LED-Ring in mehreren Farben erhältlich
• Robustes Metallgehäuse für Frontplatten und Schaltschränke

Produktbeschreibung

Der Drucktaster kombiniert einen verchromten Metallkörper mit einem Leuchtring aus LEDs für die unabhängige Ansteuerung von Betätigung und Beleuchtung. Die Montage erfolgt durch eine 19-mm-Bohrung in der Frontplatte, das Gewinde wird von hinten mit einer Mutter gesichert. Die sechskantige Oberseite misst zwischen 22 und 25 mm.

Der LED-Ring verfügt über eine separat versorgte Spannungsleitung und lässt sich daher unabhängig vom Schaltkontakt steuern. Ob die Beleuchtung dauerhaft leuchtet, ausgeschaltet bleibt oder von einer eigenen Schaltung angesteuert wird, entscheidet sich allein durch die elektrische Ansteuerung. Die erforderliche Versorgungsspannung beträgt je nach Ausführung 3 V oder 5 V, sodass eine Anpassung an die jeweilige Stromversorgung möglich ist.

Eine Steckfassung gehört zum Lieferumfang und kontaktiert alle elektrischen Anschlüsse, ohne dass Lötarbeiten am Taster selbst nötig sind. Der Leuchtring wird in mehreren Farben geliefert. Das robuste Metallgehäuse macht den Taster dauerhaft für Bedienfelder, Gehäusefronten und Schaltschränke geeignet. Mit einem Mikrocontroller verbunden, lässt sich der Schaltzustand auswerten und die LED-Beleuchtung unabhängig ansteuern.

Für den Betrieb braucht es zwei getrennte Stromquellen, sofern Schaltkontakt und LED-Ring gleichzeitig versorgt werden sollen. Die Steckfassung muss für die richtige Spannung gewählt werden, damit die LEDs nicht beschädigt werden.

Sicherheitshinweis

Der Taster ist ausschließlich zum Aufbau von Prototypen sowie für Test- und Entwicklungszwecke bestimmt und nicht für den Einbau in den Hausstromkreis geeignet. Die LED-Versorgung muss der jeweiligen Ausführung (3 V oder 5 V) entsprechen, um Beschädigungen auszuschließen. Bei Arbeiten an oder in unmittelbarer Nähe zur Elektroinstallation sind Elektrofachkräfte verpflichtet, diese Arbeiten auszuführen; im Zweifelsfall vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

Für den Betrieb braucht es zwei getrennte Stromquellen, sofern Schaltkontakt und LED-Ring gleichzeitig versorgt werden sollen. Die Steckfassung muss für die richtige Spannung gewählt werden, damit die LEDs nicht beschädigt werden.
