DOBOT Magician Lernmodul - Dosierspritze - Flüssigkeiten abfüllen

Produktübersicht

• Dosierspritze mit Halterung und Schlauchverbaendigungen fuer den DOBOT Magician Roboterarm
• Fassvermoegen 10 ml, Ausgabepräzision 0,05 ml pro Hub
• Anschluss direkt an den Werkzeugflansch des Roboters
• Vier verschiedene Nadeldurchmesser zur Dosierung unterschiedlicher Flüssigkeiten
• Kompatibel mit dem Steuerungssystem des DOBOT Magician
• Ermoeglicht Automation von Dispensier- und Befuellungsaufgaben
• Konstruktion mit versenkbarer Nadel fuer sicheren Transport

Produktbeschreibung

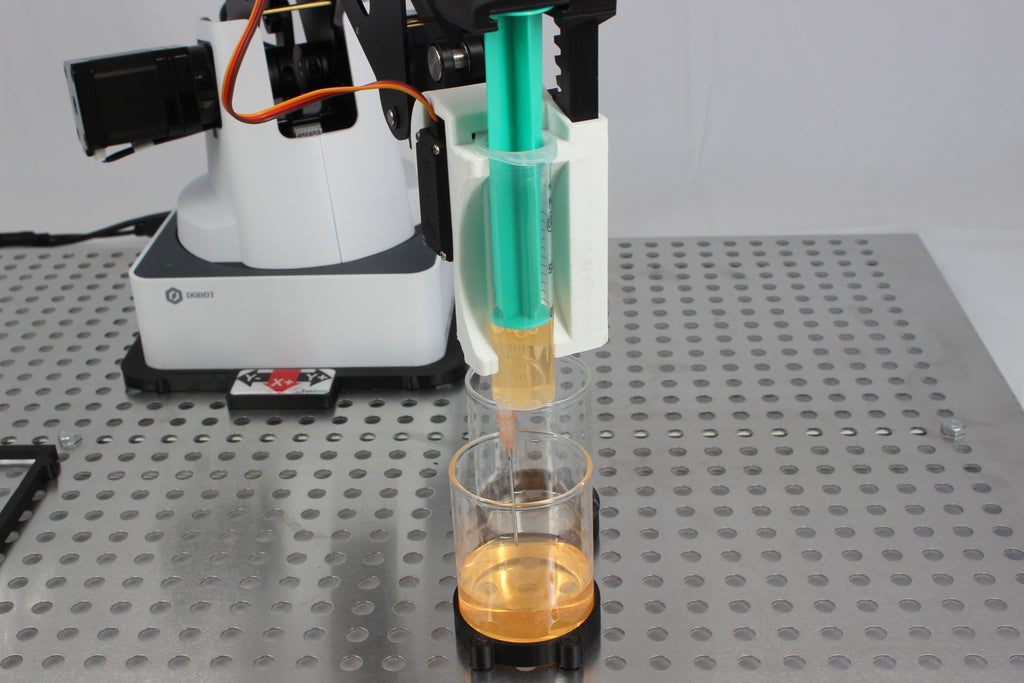

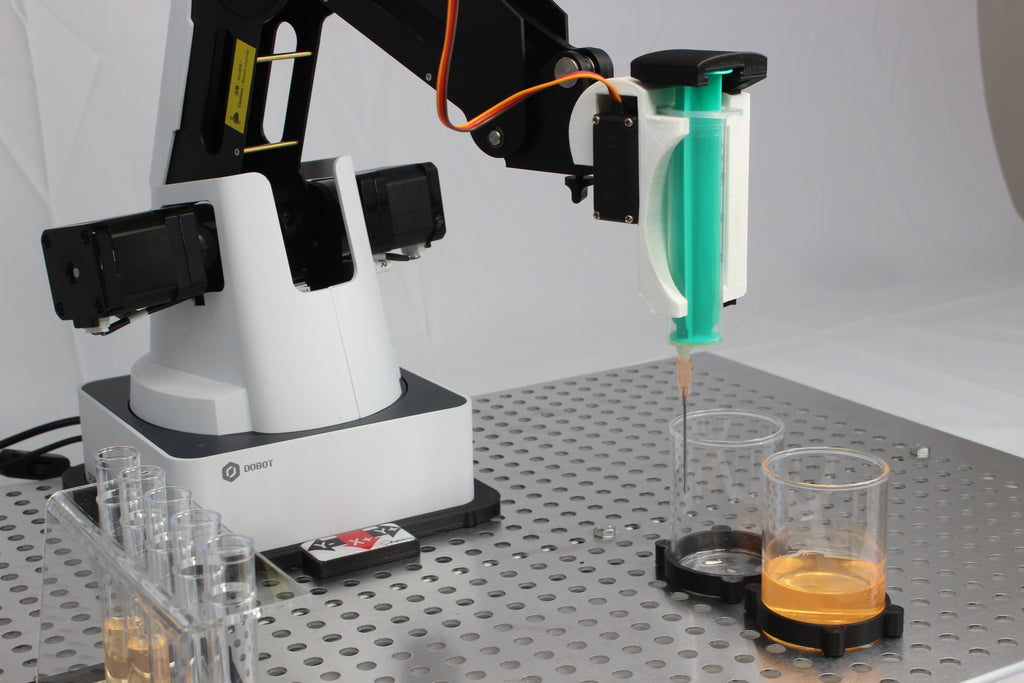

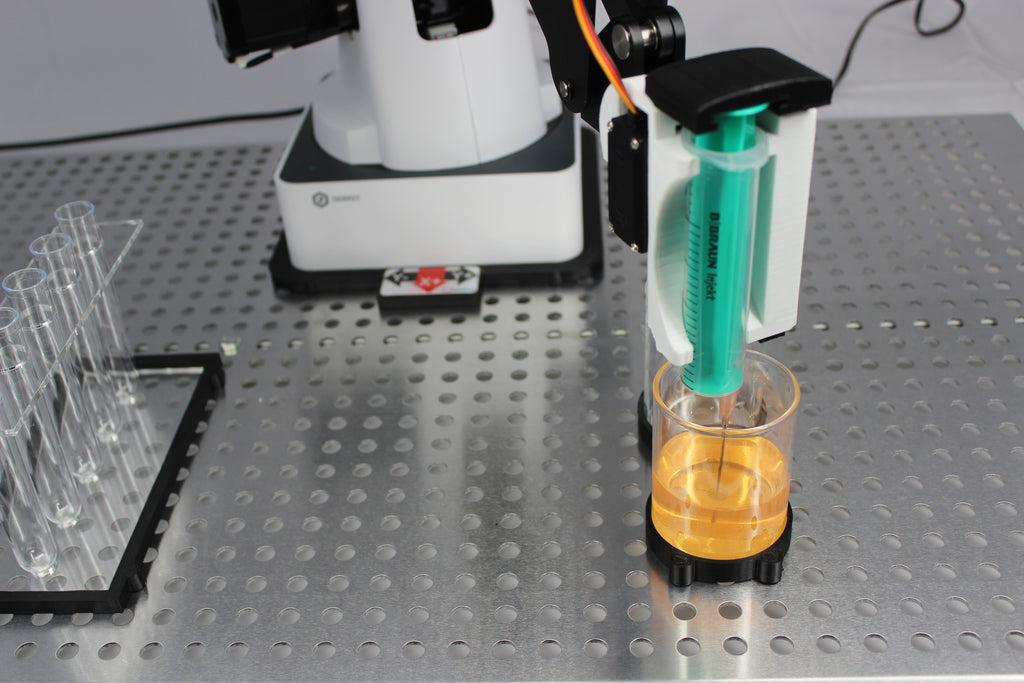

Die Dosierspritze ist ein Erweiterungsmodul fuer den DOBOT Magician und ermoeglicht die automatisierte Abgabe von Fluessigkeiten in exakt dosierten Mengen. Sie wird direkt am Werkzeugflansch des Roboterarms befestigt und laesst sich vollstaendig ueber dessen Steuerungssystem ansteuern.

Das Modul arbeitet mit einer pneumatischen Antriebsmechanik, die wahlweise auch durch eine Schrittmotorkonfiguration realisiert werden kann. Pro Hubbewegung werden 0,05 ml abgegeben, was eine akkurate Portionierung verschiedenster Fluessigkeiten ermoeglicht. Die Schlauchverbindungen lassen sich einfach demontieren, die austauschbaren Nadeln haben unterschiedliche Durchmesser fuer verschiedene Viskositaeten und Durchflussmengen.

Typische Einsaetze sind die Befuellung von Kapseln oder Behaeltern mit Medikamenten, Farbstoffen oder Chemikalien, das Aufbringen von Klebstoff auf Baugruppen sowie das Dosiermischen zweier Fluessigkeiten. In der Forschung laesst sich das Modul fuer repetitive Dispensieraufgaben einsetzen, etwa bei der Vorbereitung von Testkits oder beim Laboring von Versuchsreihen.

Der Betrieb setzt einen funktionsfaehigen DOBOT Magician mit aktueller Steuersoftware voraus. Fuer pneumatische Varianten ist ein Druckluftanlauf mit Druckregler noetig, eine Schrittmotervariante benoetigt entsprechende Steuerungserweiterungen. Je nach Fluessigkeit ist eine Reinigung des Moduls zwischen den Einsaetzen erforderlich, um Verhaertungen oder Klebstoffrueckstaende zu vermeiden.

Sicherheitshinweis

Die versenkbare Nadel muss vor Transport und Lagerung vollstaendig eingezogen werden. Arbeiten an oder nahe der elektrischen Anlagen des Robotersystems sind einer Elektrofachkraft vorbehalten; bei Fragen zur korrekten Integration oder Sicherheit des Dispensiersystems vor der Inbetriebnahme eine Elektrofachkraft konsultieren. Dieses Modul ist ausschliesslich fuer den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt.

Lieferumfang

• 1* Werkzeughalterung für Dosierspritzen inkl. Servoantrieb per Metallgetriebeservo
• 5* 20ml Spritze von BBraun

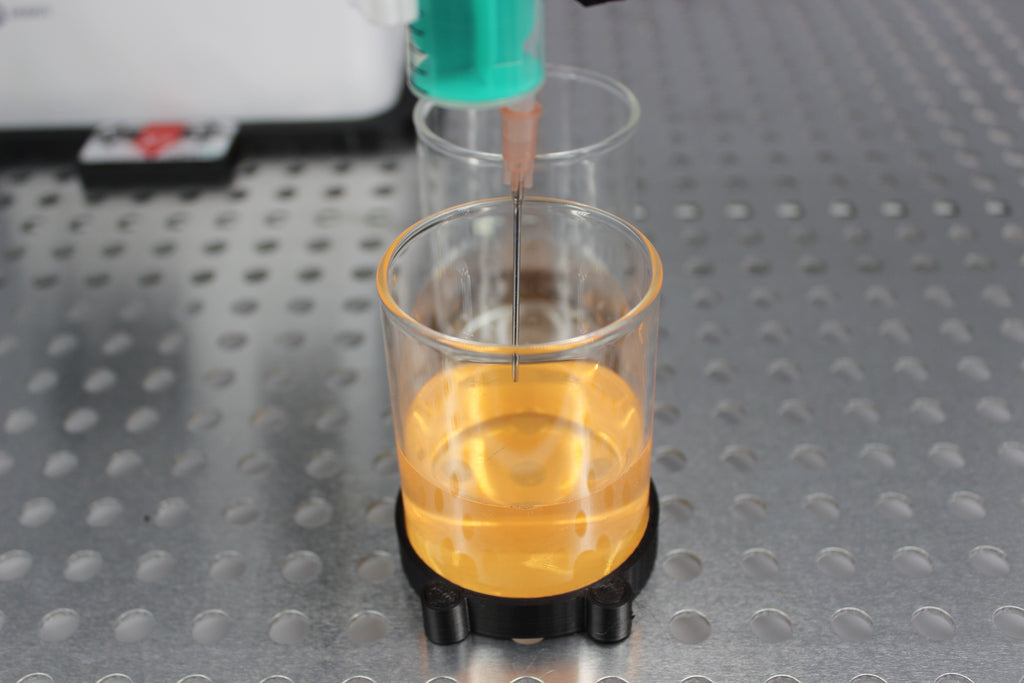

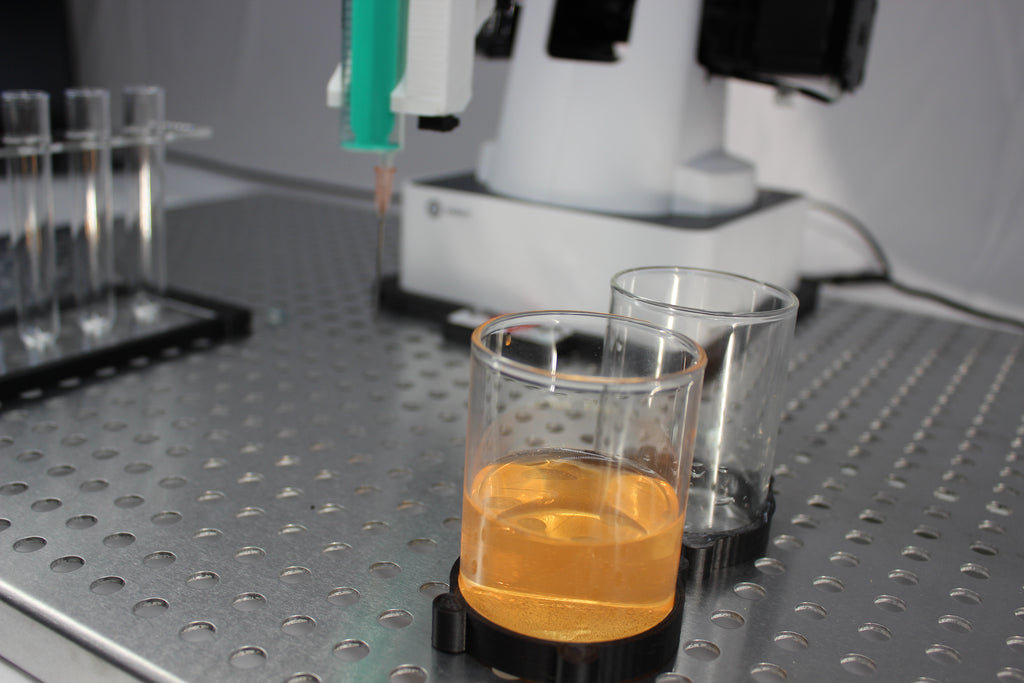

• 2* Becherglas (Fassungsvermögen ca. 80ml) mit Halterung für den Funduino Workspace - Arbeitsbereich für den DOBOT Magician

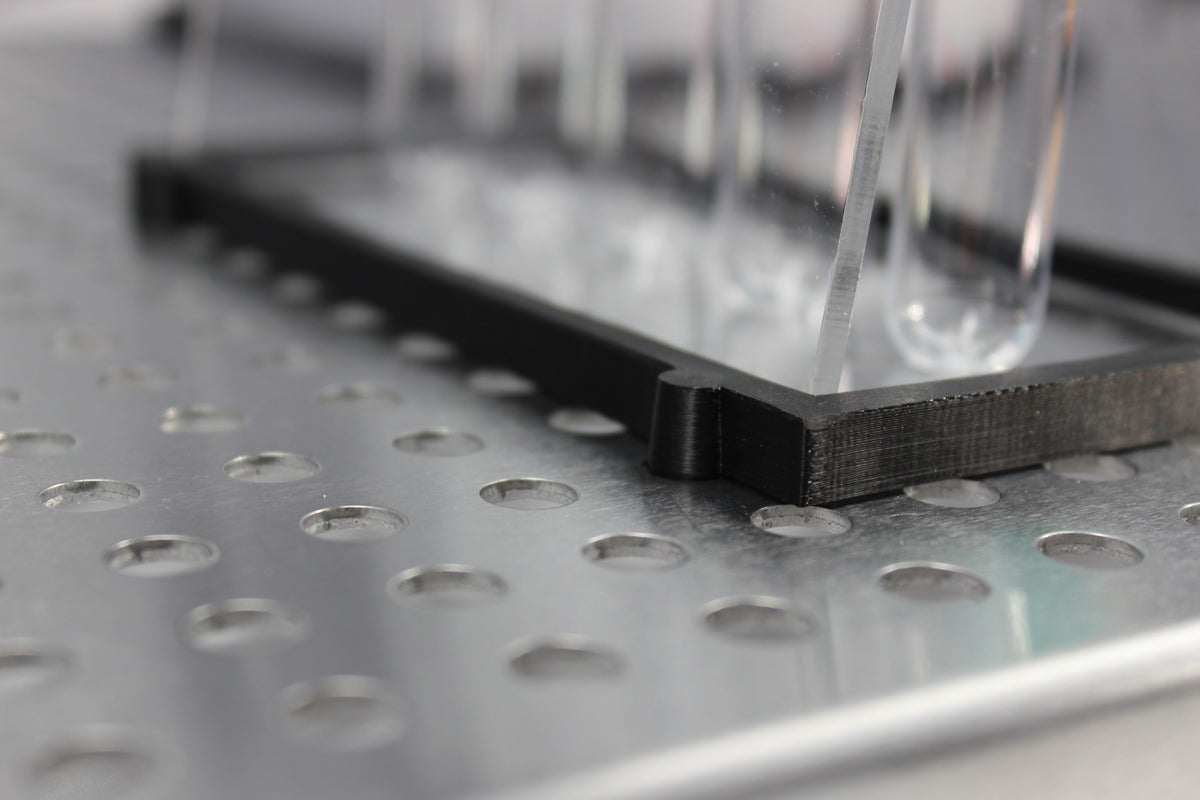

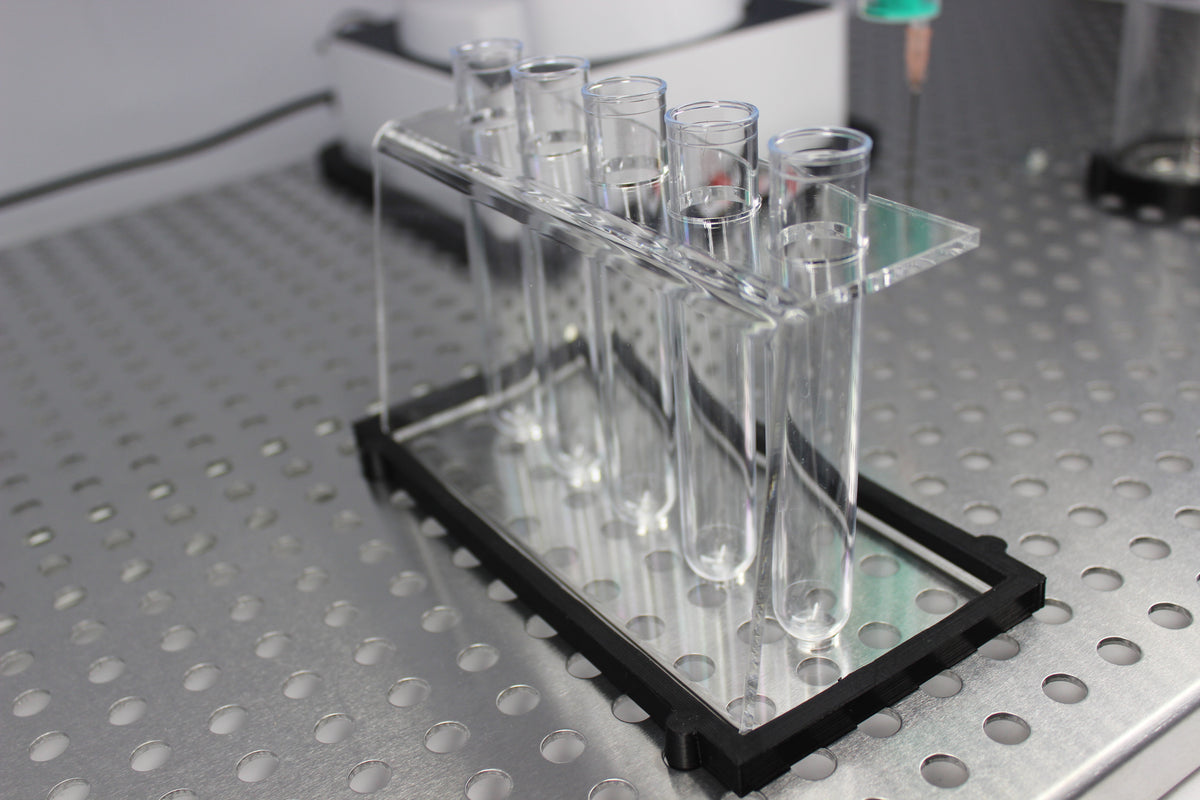

• 1* Halterung für 5* Reagenzglas aus Acryl, kompatibel zum Funduino Workspace - Arbeitsbereich für den DOBOT Magician

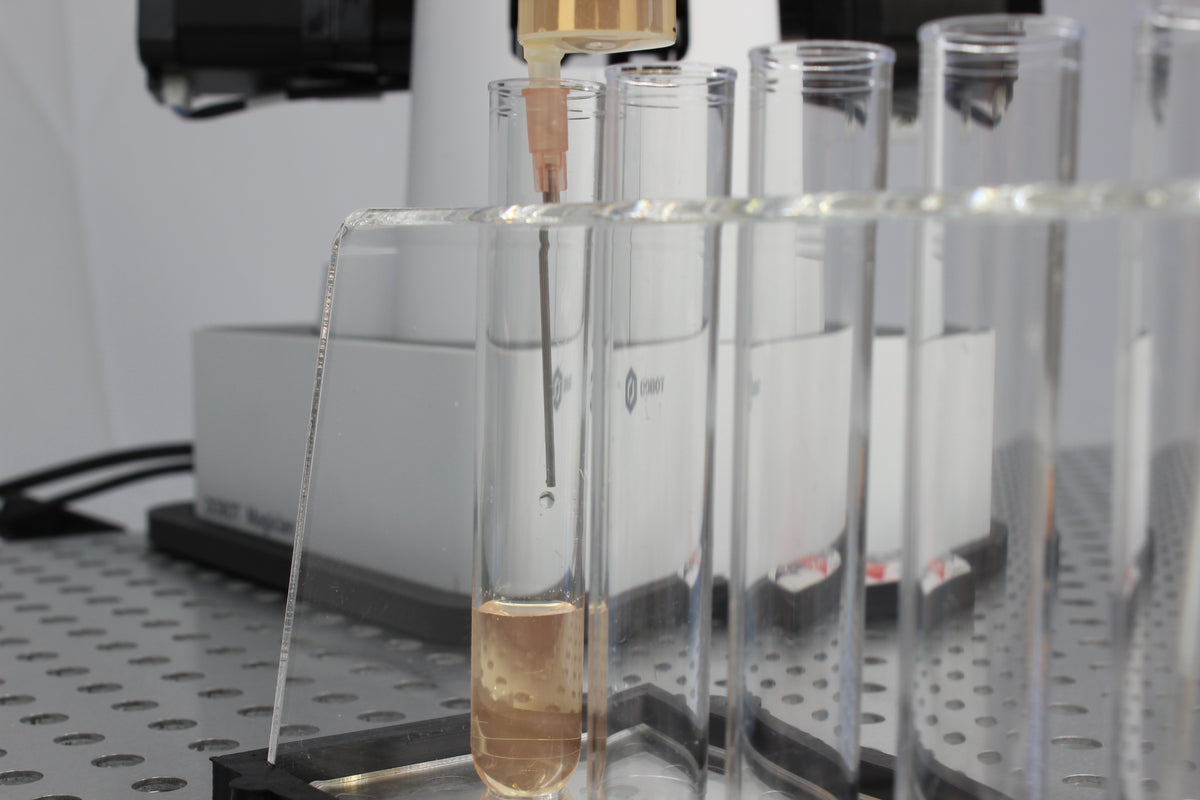

• 5* Reagenzglas (100*16 mm) aus Kunststoff
• An Stelle einer Kanüle liefern wir ein passendes Stück Silikonschlauch. Das Schlauchstück hat den Vorteil, dass die Unfallgefahr geringer ist und dass der Servomotor bei unsachgemäßem Gebrauch nicht zu schwer arbeiten muss. Bei der Arbeit mit Flüssigkeiten darf die Aufziehgeschwindigkeit nicht zu hoch sein, da die Flüssigkeit durch eine dünne Kanüle nur langsam in die Spritze fließen kann.
• Eine stumpfe Kanüle legen wir ausschließlich nach vorheriger Rücksprache bei
