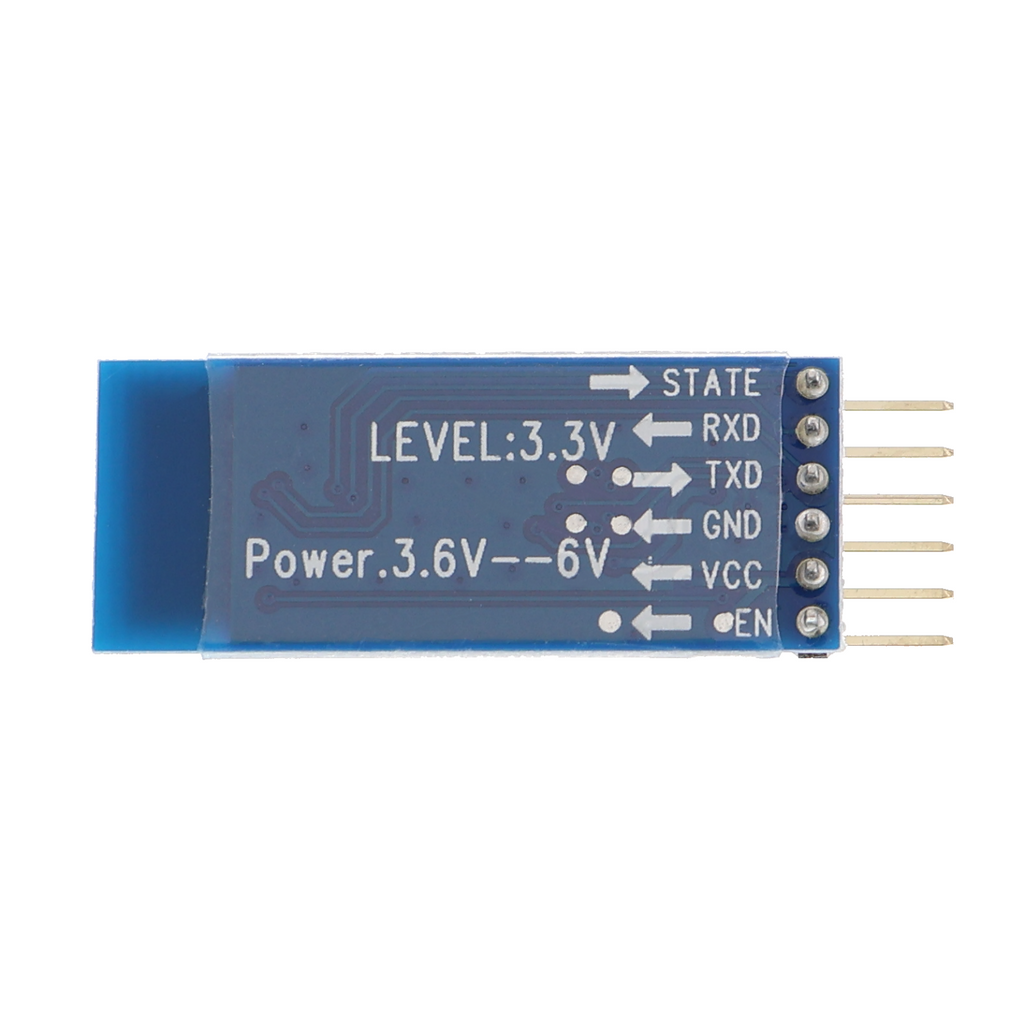

HC-05 Bluetooth Modul - UART, 3,3-6 V, bis 100 m

Produktübersicht

• Bluetooth-Modul für drahtlose Kommunikation über Serienschnittstelle
• Betriebsspannung 3,3 V bis 6 V, Betrieb an 5-V-Logik möglich
• Reichweite bis 100 m im freien Raum
• Konfigurierbar über AT-Befehle
• Stromaufnahme bis 45 mA im aktiven Modus

Produktbeschreibung

Das Bluetooth-Modul verbindet Mikrocontroller und andere Geräte drahtlos mit Smartphones, Rechnern oder weiteren Bluetooth-Empfängern. Die serielle Schnittstelle (UART) überträgt Daten transparent durch den Funkkanal hindurch, ohne dass das sendende Gerät vom Protokoll wissen muss.

Das Modul arbeitet als Slave und akzeptiert Verbindungen von außen. Es funktioniert im 2,4-GHz-Band, dem Standard-Frequenzbereich für Bluetooth Classic. Die Betriebsspannung von 3,3 bis 6 V macht es kompatibel mit gängigen Mikrocontroller-Boards; bei Anschluss an 5-V-Logik liefert das Modul selbst 3,3-V-Pegel am Datenausgang, sodass kein Pegelwandler nötig ist.

Einsatzbeispiele sind kabellose Fernsteuerungen (Modellfahrzeuge, Roboter), die Datenerfassung von verteilten Sensoren ohne Verdrahtung, sowie die Anbindung von stationären Geräten an mobile Bedienoberflächen. Im Projektalltag ermöglicht das Modul schnell Testaufbauten ohne Verkabelung zwischen Arbeitsbereichen.

Die Betriebsreichweite von bis zu 100 m ist auf freie Sichtlinie angewiesen; Wände und Metallteile verkürzen sie erheblich. Zur Inbetriebnahme genügen vier Leitungen (Stromversorgung, Masse, Rx, Tx). Die Konfiguration geschieht über AT-Befehle, etwa zur Änderung von Gerätename oder Passwort; die Grundeinstellungen ermöglichen sofort den Betrieb.

Sicherheitshinweis

Das Modul arbeitet mit 3,3-V-Logikpegeln; Anschluss an Eingänge mit 5-V-Standard-Anforderungen erfordert einen Pegelwandler oder Spannungsteiler. Das Gerät ist nicht für den Einbau in den Hausstromkreis bestimmt und darf ausschließlich für Prototypen sowie Test- und Entwicklungszwecke verwendet werden. Bei Betrieb in kritischen Anwendungen vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x Bluetooth Modul - Typ "HC-05"
