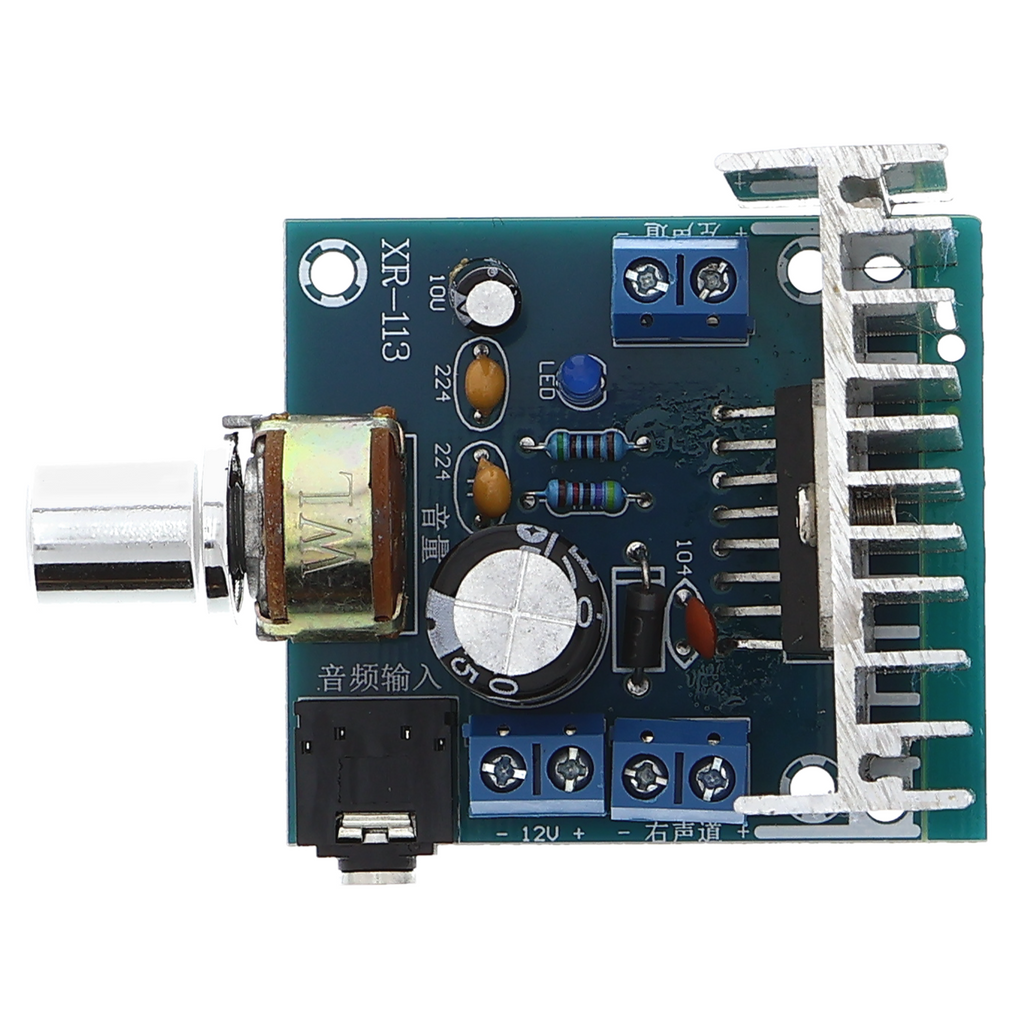

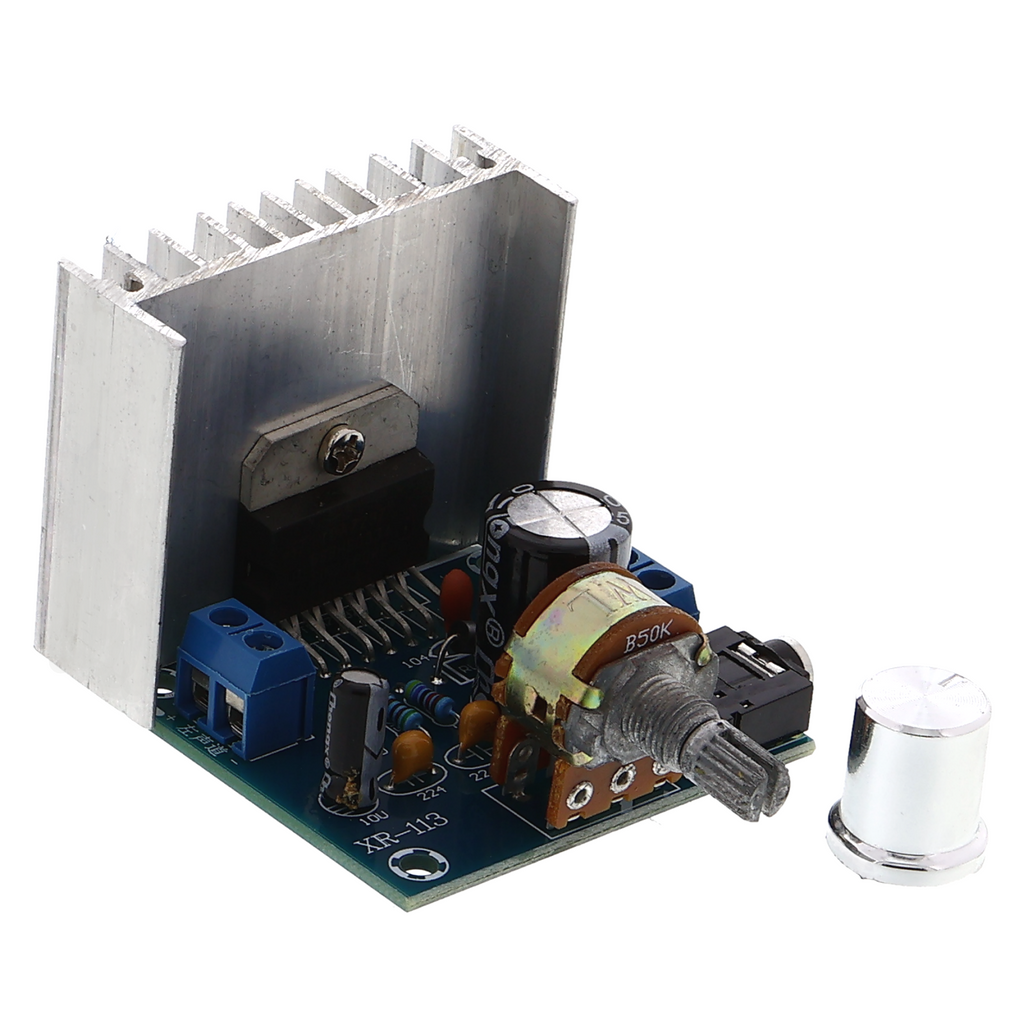

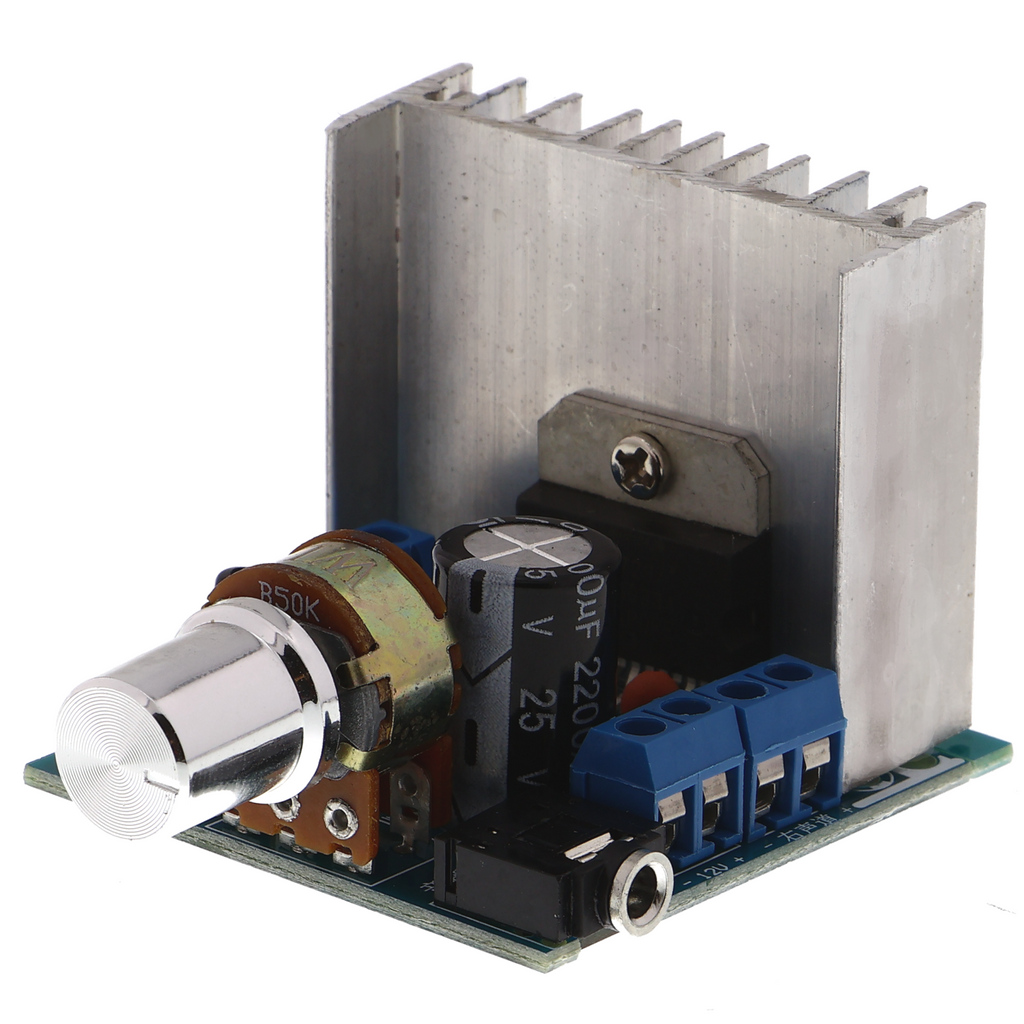

TDA7297 Verstärkermodul - 2 Kanal, 2x 15 W, 6-18 V

Produktübersicht

• Stereo-Audioverstärker mit zwei Kanälen für 4- bis 8-Ω-Lautsprecher
• Ausgangsleistung 15 W pro Kanal, ausgelegt für 12 V Betriebsspannung
• Versorgungsspannungsbereich 6 bis 18 V
• Stereo-Eingang via 3,5-mm-Klinkenbuchse, Lautstärkeregler integriert
• Kurzschluss- und Übertemperaturschutz im Chip
• Aluminium-Kühlkörper für Wärmeableitung aufgelötet
• Schraubklemmen für Lautsprecher und Stromversorgung

Produktbeschreibung

Dieser Stereo-Audioverstärker mit integriertem TDA7297-Chip eignet sich zum Aufbau von Aktivlautsprechern, zur Fahrzeugaudioanlage und zur Nachrüstung an Line-Ausgängen von Unterhaltungselektronik. Das Modul kommt mit einer einzelnen Versorgungsspannung aus und benötigt keinen symmetrischen Stromversorgungsaufbau.

Das Eingangssignal gelangt über die 3,5-mm-Klinkenbuchse auf die Platine, wo ein Drehpotentiometer die Lautstärke für beide Kanäle gemeinsam regelt. Der Verstärkerbaustein gibt das Signal anschließend über zwei separate Schraubklemmen an die Lautsprecher ab. Eine blaue LED zeigt den Betriebszustand an.

Da der Chip für Betriebsspannungen zwischen 6 und 18 V ausgelegt ist, lässt er sich mit 12-V-Stromversorgungen nutzen, etwa aus Blei-Akkus oder stationären Netzteilen. Der aufgelötete Aluminium-Kühlkörper leitet die im Betrieb entstehende Wärme ab, der Chip selbst schützt sich durch Kurzschlussüberwachung und thermische Abschaltung vor Beschädigungen.

Praktische Einsätze reichen vom Bau kleiner tragbarer Aktivlautsprecher bis zur Audioausstattung von Fahrzeugen oder der Erweiterung von TV- und Radiogeräten um externe Lautsprecher. Der begrenzte Platz auf der Platine und die einfache Beschaltung machen das Modul zu einem kompakten Baustein für solche Projekte. Erforderlich sind ein Netzteil mit 12 V oder eine entsprechende Stromquelle im Bereich 6 bis 18 V sowie Lautsprecher mit einer Impedanz zwischen 4 und 8 Ω.

Zu beachten ist, dass der Verstärker mit Gleichspannung betrieben wird und nicht für den direkten Anschluss an den Hausstromkreis vorgesehen ist. Das Modul ist allein zum Aufbau von Prototypen sowie für Test- und Entwicklungszwecke bestimmt.

Sicherheitshinweis

Das Modul dient ausschließlich dem Aufbau von Prototypen sowie Test- und Entwicklungszwecken und ist nicht für den Betrieb im Hausstromkreis vorgesehen. Arbeiten an Stromversorgungen im Spannungsbereich über 24 V oder in der Nähe der Hausinstallation sind Elektrofachkräften vorbehalten; bei Unklarheiten zur Integration in bestehende Anlagen vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x Audio Verstärker TDA7297, 2-Kanal, 30W (2x15W), 12V
