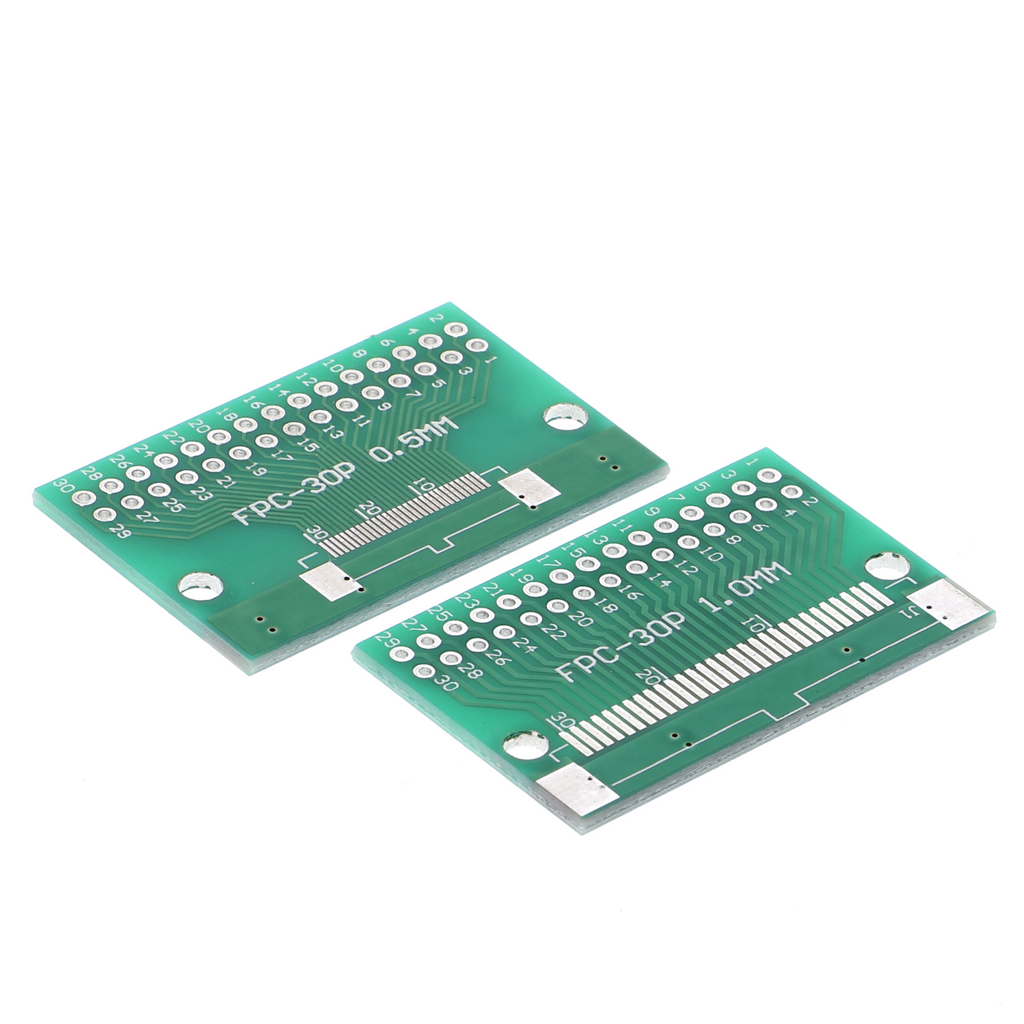

Adapterplatine FPC/FFC 30-polig - 0,5 mm auf DIP30, 1,0 mm

Produktübersicht

• Adapter zur Umwandlung von Flachbandkabeln (FPC/FFC) in DIL-Bestückung

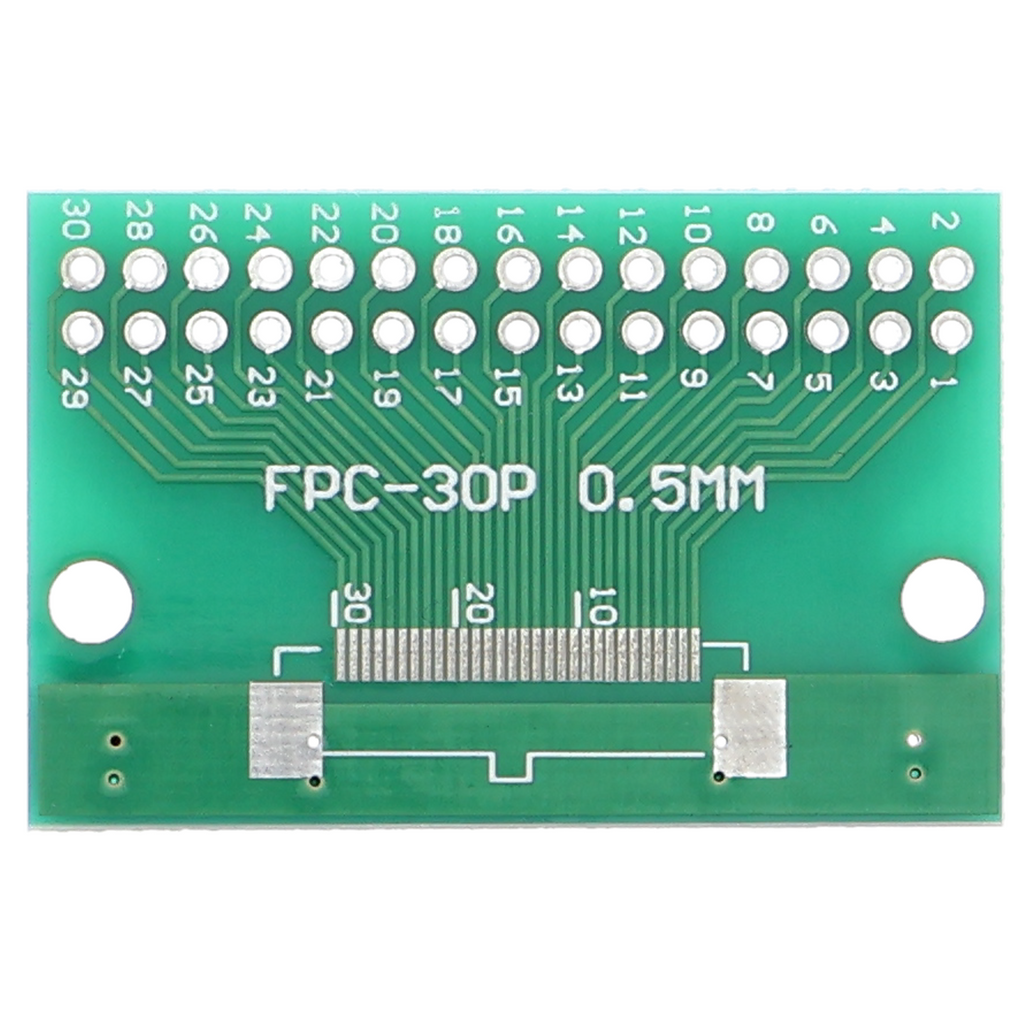

• 30-poliger FPC/FFC-Anschluss mit 0,5 mm Rastermaß

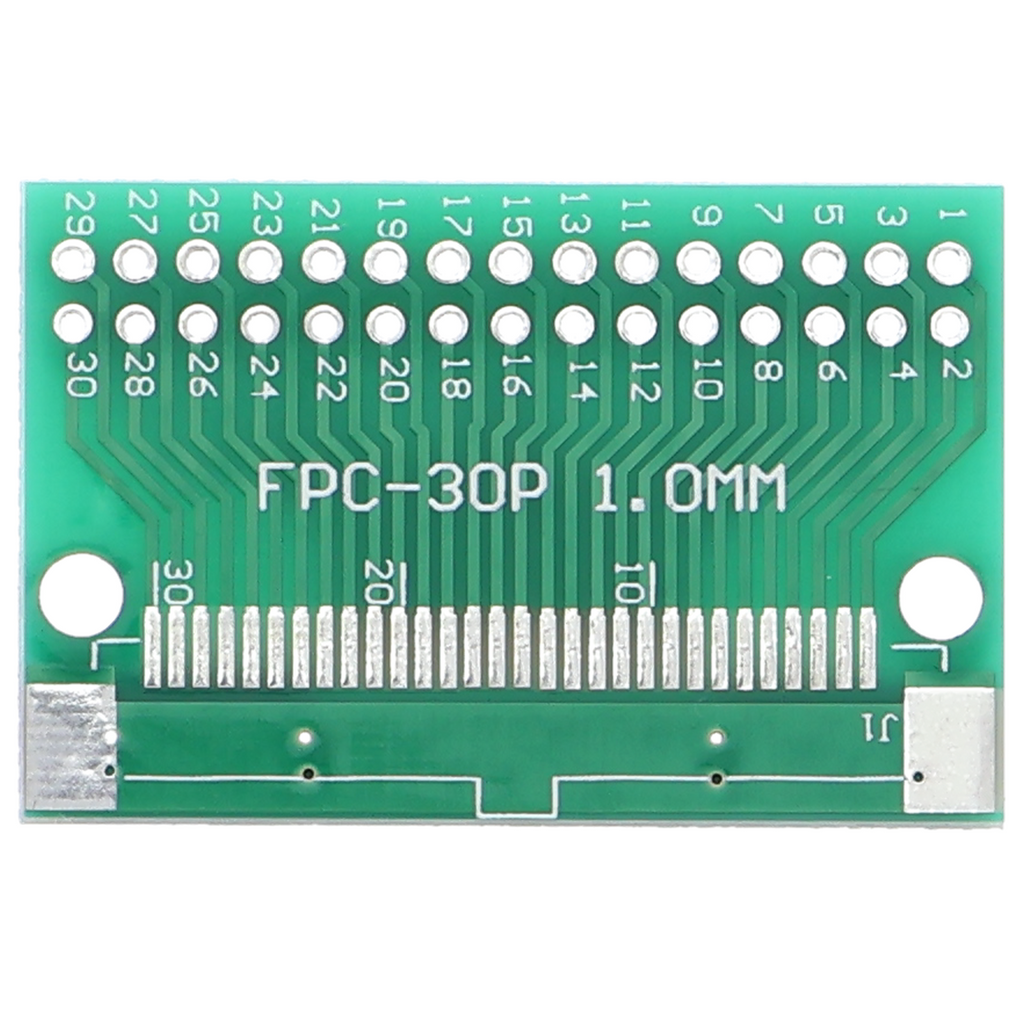

• DIP30-Stiftleiste mit 1,0 mm Rastermaß auf der Gegenseite
• Direkte Durchkontaktierung ohne aktive Bauteile
• Ermöglicht Anschluss von Flachbandkabeln an Standard-Breadboards und Testaufbauten

Produktbeschreibung

Diese Adapterplatine verbindet Flachbandkabel mit feinem 0,5-mm-Rastermaß an die gängigen 1,0-mm-Stiftleisten von Breadboards und Testplatinen. Das Flachbandkabel-Ende besitzt 30 Kontakte im FPC/FFC-Standard, die Gegenseite bietet eine DIP30-Stiftleiste für den direkten Aufstecken ohne Löten.

Das Produkt ist rein passiv und arbeitet als mechanische und elektrische Verbindung zwischen beiden Steckersystemen. Kabel mit sehr feinen Rastermaßen (0,5 mm) lassen sich damit auf herkömmliche Versuchsplatinen übertragen, ohne dass zusätzliche Elektronik oder Umsetzer nötig sind.

Einsatz finden solche Adapter häufig beim Anschluss von Flachdisplays, Kamera-Interface-Kabeln oder miniaturisierten Sensor-Modulen an Standard-Aufbauplattformen. Wer Prototypen mit Komponenten aus mobilen oder eingebetteten Geräten entwickelt, nutzt diese Adapter, um die klein gesteckerten Originalverbindungen ohne Umkonstruktion direkt zu prüfen.

Voraussetzung ist die richtige Zuordnung der Kontaktfolge vom Flachbandkabel zum Adapter, da eine physikalische Umpolung der Leitung bei falschem Einstecken möglich ist. Der Adapter wird ohne Flachbandkabel geliefert, dieses muss je nach Verwendung separat beschafft werden.

Sicherheitshinweis

Falsch gepoolte Flachbandkabel können zu Kurzschlüssen und Beschädigungen angebundener Bauteile führen. Überprüfen Sie vor der Inbetriebnahme die Leiterfolge nach den Schaltplänen. Dieses Produkt ist ausschließlich für Prototyping- und Testaufbauten bestimmt und nicht für den Einsatz in der Hauselektroinstallation geeignet.

Lieferumfang

• 1x Adapterplatine FPC-30P-1.0mm zu DIP 1mm
