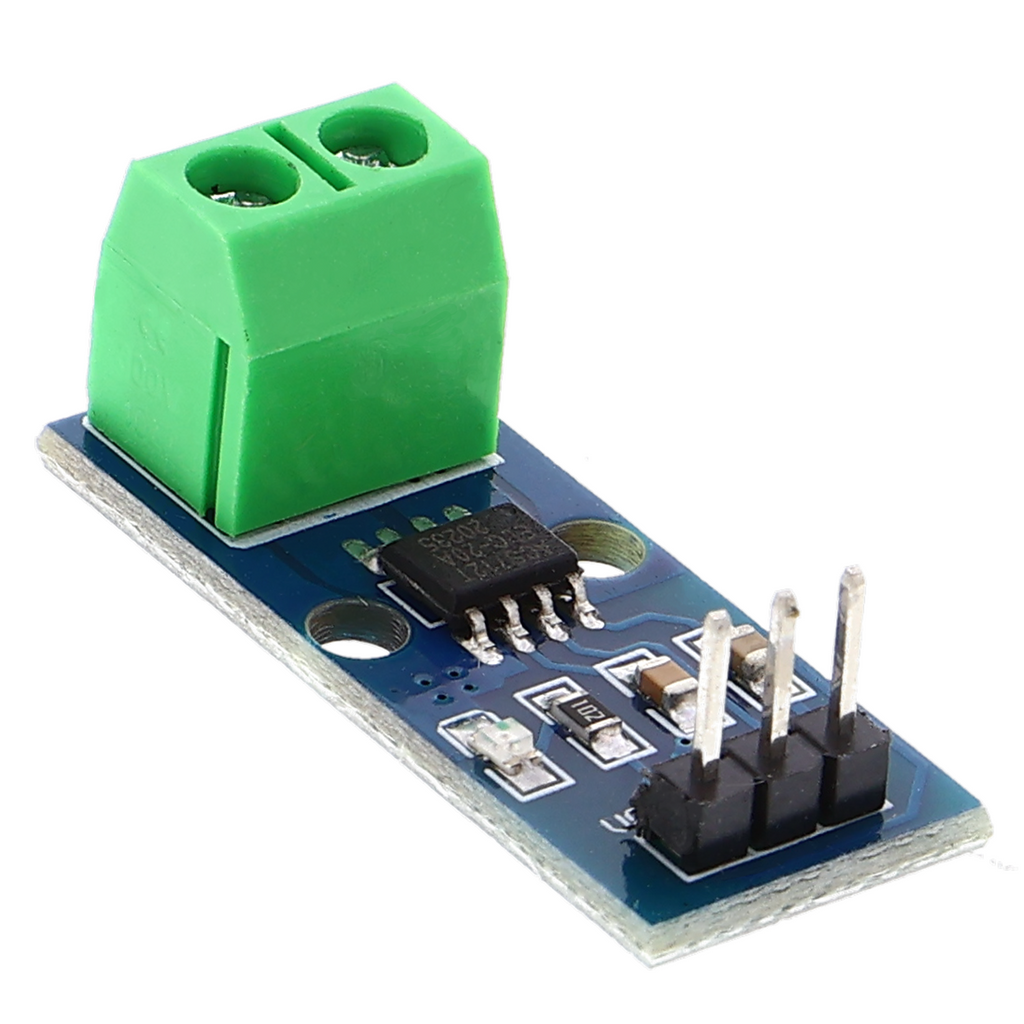

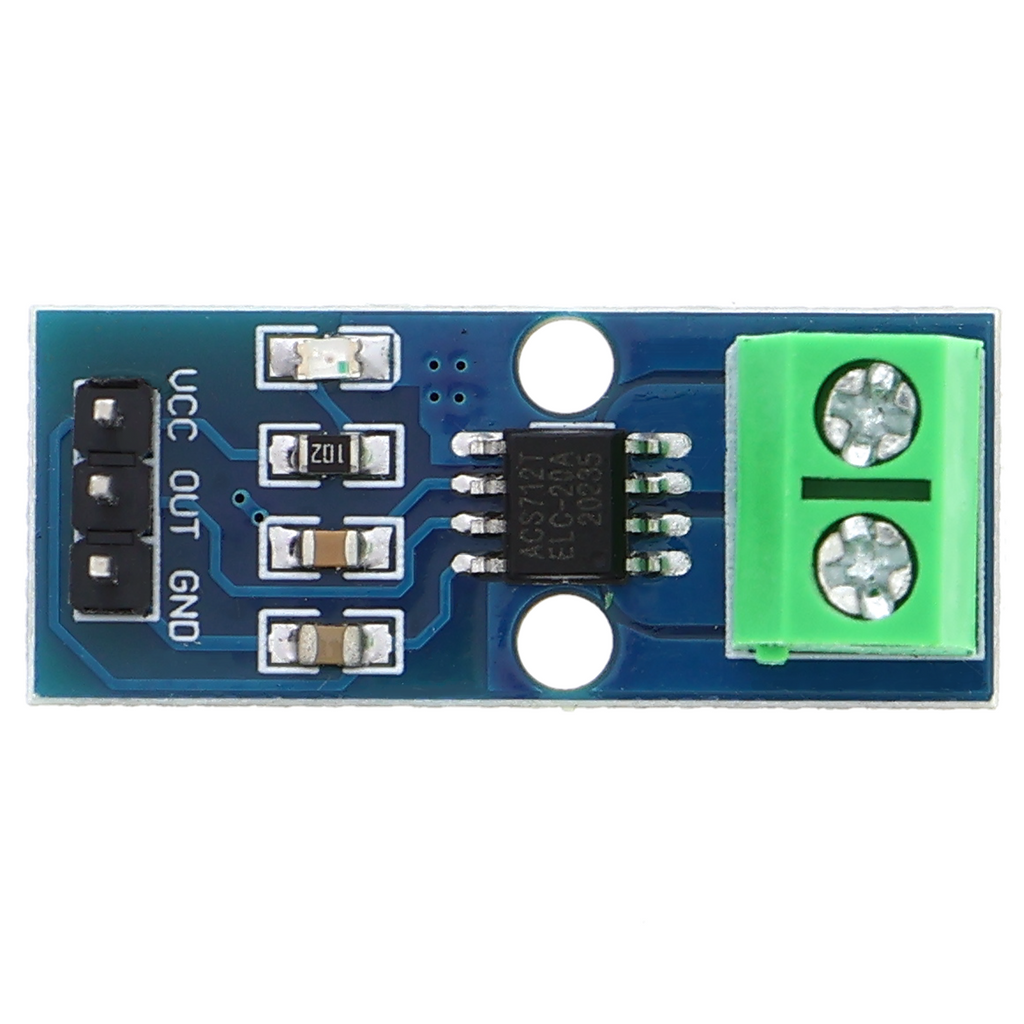

ACS712 Stromsensor - bis 20 A, AC und DC, 5 V

Produktübersicht

• Stromsensor im DIP-8-Gehaese fuer AC und DC bis 20 A
• Galvanische Trennung durch Hall-Effekt
• Analoger Spannungsausgang zwischen 0 und 5 V proportional zur Stromstaerke
• Nullpunkt bei 2,5 V Ruhespannung
• Rauscharm mit bis zu 185 mV RMS typische Aufloesung
• Breite Versorgungsspannung von 5 V bis 5,5 V
• Betrieb ohne externen Kondensator moeglich

Produktbeschreibung

Der Hall-Effekt-Stromstaerkesensor misst Gleichstrom und Wechselstrom bis 20 A galvanisch getrennt. Die Messwerterfassung erfolgt ueber eine analoge Ausgangsspannung, die sich proportional zum gemessenen Strom aendert. Die Ausgangsspannung bei Stromanforderung null liegt bei 2,5 V; jedes Ampere Stromzunahme erhoet die Spannung um einen festgelegten Betrag. Dies erlaubt den direkten Anschluss an Analog-Digital-Wandler von Mikrocontroller-Boards mit 5-V-Logik ohne Pegelwandlung.

Die galvanische Trennung des Hall-Sensors bedeutet, dass Eingangskreis und Messkreis nicht elektrisch verbunden sind. Dies ermoeglicht die sichere Verwendung in Schaltungen, bei denen starke Stoersignale oder Hochvoltanwendungen vorhanden sind. Die Ausgangsspannung aendert sich aktiv mit Stromaenderungen und versorgt sich selbst aus der Versorgungsspannung; externe Filter sind nicht erforderlich.

Der Sensor eignet sich fuer Strommessungen in Batteriemanagementsystemen, bei denen die genaue Erfassung von Lade- und Entlaedekapaetaeten kritisch ist, oder in der Ueberwachung von Motorenantriebs-Stromaufnahmen in Robotik-Projekten. Auch in Laborumgebungen zum Troubleshooting von Stromverbraeuchen in selbstgebauten Geraeten findet der Sensor Anwendung, weil die analoge Ausgangsspannung auf gaengigen Boards unmittelbar ausgewertet wird.

Zur Stromerfassung werden die stromuebertragenden Leitungen direkt durch das Kunststoffgehaese des Sensors gefuehrt. Der Betrieb erfordert eine Stromversorgung im Bereich 5 V bis 5,5 V; Versorgungen ausserhalb dieses Bereichs sind nicht zulaessig. Fuer stabilen Betrieb emfiehlt sich die Versorgung ueber regulierte Spannungsquellen. Die Messgenauigkeit liegt typisch im Bereich von plus minus 1,5 Prozent des gemessenen Wertes; dabei wird die Genauigkeit mit zunehmender Stromstaerke besser.

Sicherheitshinweis

Der Sensor ist nicht fuer den Einbau in den Hausstromkreis oder die Verbindung mit Netzspannung bestimmt. Die Anwendung beschraenkt sich auf Prototypen sowie Test- und Entwicklungszwecke in stromschwachen Schaltungen bis 20 A. Arbeiten an oder unmittelbar neben existierenden Elektroinstallationen sind Elektrofachkraeften vorbehalten; bei Unsicherheit ueber die sichere Schaltungsintegration vor der Inbetriebnahme eine Elektrofachkraft konsultieren.

Lieferumfang

• 1x ACS712 - Stromstärkesensor, 20A
