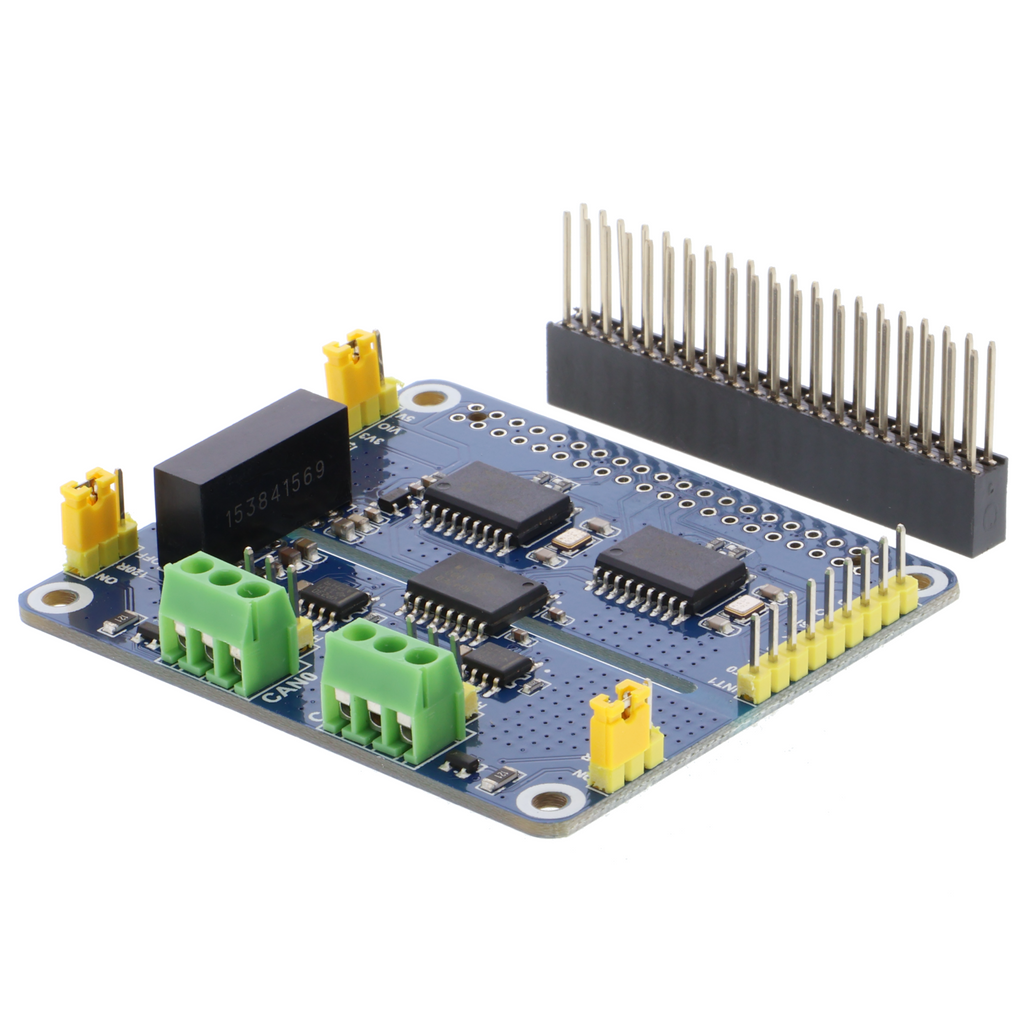

RS485 CAN Shield für Raspberry Pi - 2-Kanal, galvanisch getrennt

Produktübersicht

• Erweiterungsmodul mit zwei RS485- und CAN-Schnittstellen für Einplatinencomputer
• Stapelbar auf Standard-Header, mehrere Module nutzbar
• RS485 für Punkt-zu-Mehrpunkt-Kommunikation bis etwa 1200 m
• CAN für Fahrzeugnetzwerke und industrielle Automatisierung
• Galvanische Trennung der Schnittstellen reduziert Störungen
• Integrierte Terminierungswiderstände für CAN schaltbar

Produktbeschreibung

Dieses Erweiterungsmodul ergänzt einen Einplatinencomputer um zwei Industrieschnittstellen, RS485 und CAN. Statt proprietärer Verbindungen entstehen damit Netzwerke nach etablierten Standards, die über längere Strecken und in Umgebungen mit elektrischen Störungen robust kommunizieren. Das Modul steckt auf die Standard-Stiftleisten und lässt sich mehrfach übereinander aufreihen.

RS485 eignet sich für den Dialog zwischen bis zu 32 Geräten über eine gemeinsame Leitung, CAN für Systeme, die Bandbreite und Determinismus brauchen. Die galvanische Trennung beider Kanäle vom Host schirmt den Rechner vor Spannungsspitzen in den angebundenen Leitungen ab. Die CAN-Terminierung schaltet man bei Bedarf per Jumper zu, um Reflexionen am Leitungsende zu dämpfen.

Typische Einsatzszenarien sind Sensor- und Aktornetze in Gebäudeautomation, wo mehrere Temperatur- oder Helligkeitssensoren über RS485 ihre Werte an eine Zentrale senden, oder fahrzeuggestützte Datenlogger, die mit CAN Bordnetzinformationen auslesen. Auch als Gateway zwischen einem lokalen Mess-Bus und einer Cloud-Anbindung funktioniert das Modul, wenn der Rechner entsprechend programmiert ist.

Die GPIO-Pins des Einplatinencomputers müssen für ein Treiber- oder Kernel-Modul verfügbar sein. Anschlussverbindungen zu RS485 und CAN erfolgen über Schraubklemmen, die externe Verdrahtung wird separat geplant. Kabel für Feldgeräte gehören nicht zum Lieferumfang.

Sicherheitshinweis

Dieses Modul ist ausschließlich für den Aufbau von Prototypen sowie Test- und Entwicklungszwecke bestimmt. Arbeiten an oder nahe der Elektroinstallation sind Elektrofachkräften vorbehalten. Bei Unklarheiten zur korrekten Konfiguration oder zum sicheren Betrieb in einer spezifischen Umgebung vor der Inbetriebnahme eine Elektrofachkraft konsultieren.
