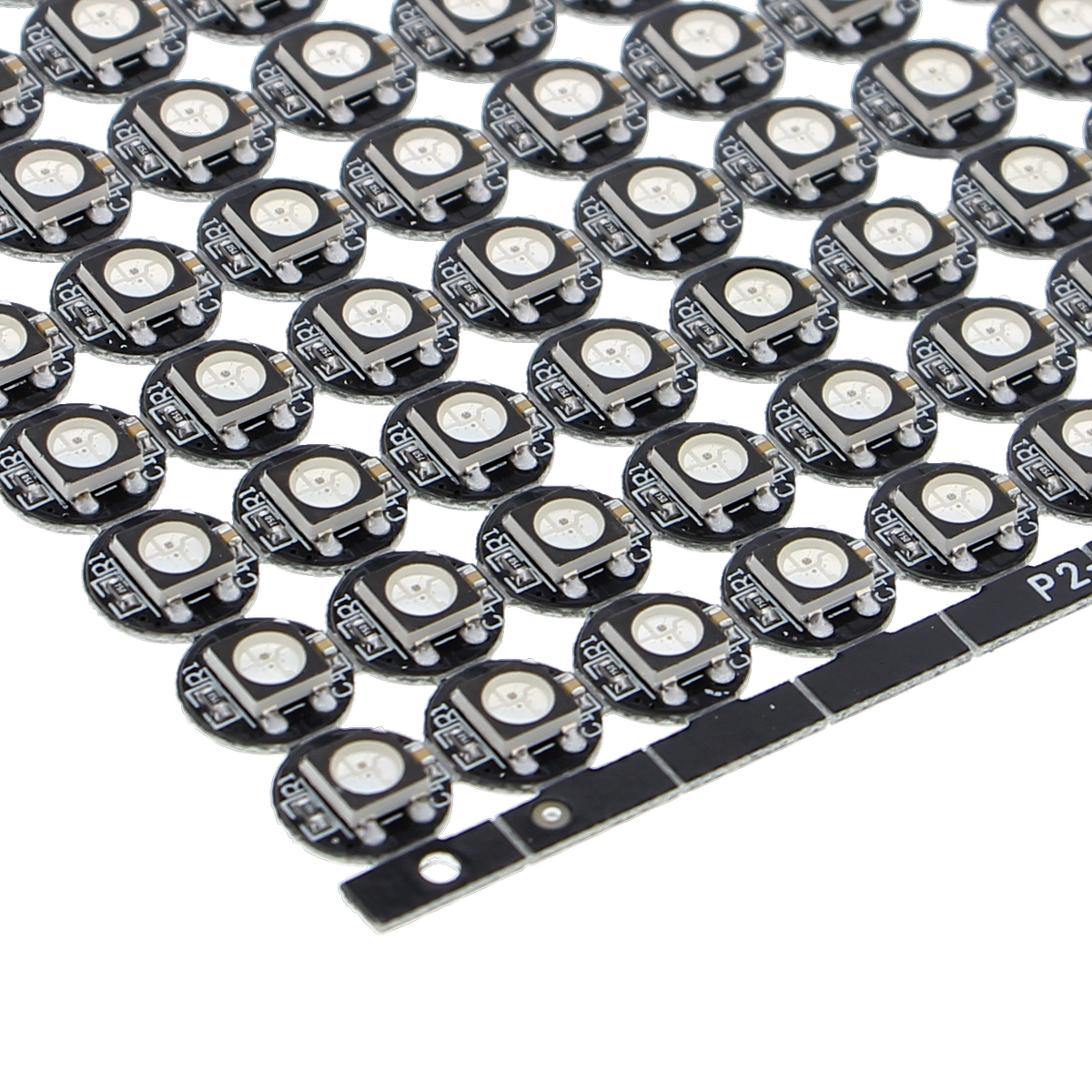

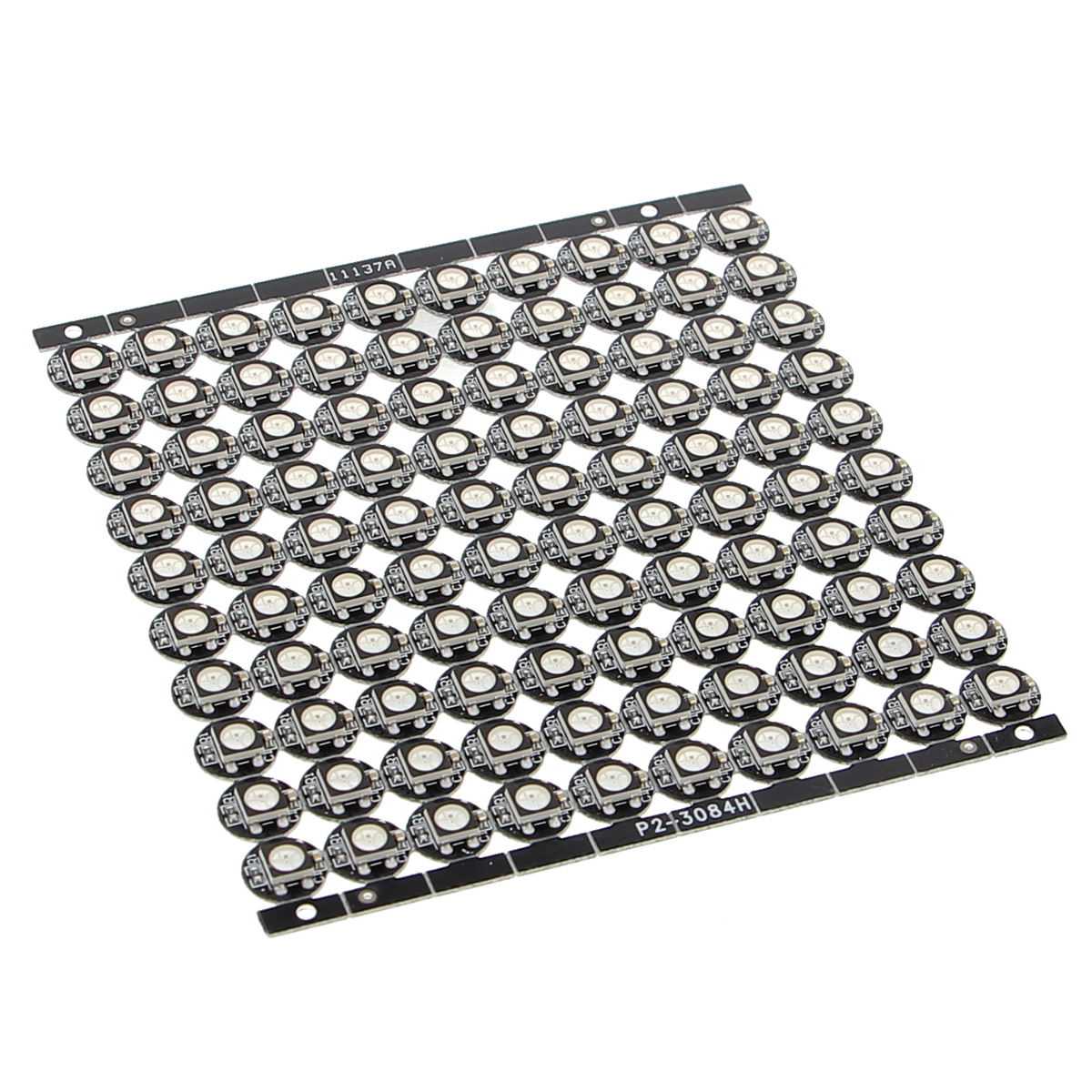

WS2812 RGB-ledmatrix 10x10 - 100 afzonderlijk scheidbare pixels, 5 V

Productoverzicht

• Adresseerbare RGB-ledmatrix met 100 leds in een 10*10-indeling
• Elke led afzonderlijk aanstuurbaar via een digitaal besturingssignaal
• WS2812-chips voor onafhankelijke kleurregeling (rood, groen, blauw)
• Bedrijfsspanning 5 V
• Geschikt voor daisy chaining, meerdere modules achter elkaar schakelbaar
• Afzonderlijke leds kunnen uit de matrix worden losgemaakt zonder functieverlies van de overige leds

Productbeschrijving

De RGB-ledmatrix bestaat uit 100 adresseerbare lichtgevende diodes in een raster van 10*10. Elke led kan afzonderlijk worden aangestuurd en onafhankelijk worden geregeld qua kleur en helderheid. De module werkt met één digitaal besturingssignaal en heeft daarom slechts één datapin op de microcontroller nodig.

De WS2812-chips in elke led regelen de kleurmenging intern. Het besturingssignaal loopt sequentieel door de matrix, waardoor de leds via een eenvoudige kabel in serie zijn geschakeld. Omdat de matrix uit afzonderlijke, van elkaar los te maken leds bestaat, kunnen defecte of ongewenste posities worden vervangen of kan de totale vorm van het display worden aangepast door leds te verwijderen.

Typische toepassingen zijn displayelementen in kunstinstallaties, visualisaties van sensorgegevens of realtimefeedback in robotica-projecten. De matrix is ook geschikt als speelveld voor spellen zoals boter-kaas-en-eieren of voor lopende-texteffecten. Bij prototyping dient de matrix als flexibel feedbackelement met veel ontwerpvrijheid.

Voor gebruik is een 5-V-voeding vereist die voldoende stroom kan leveren voor alle leds tegelijk (bij volledige helderheid en wit ongeveer 5 A). Een microcontroller met digitale uitgangen op 5-V-logica (Arduino, Raspberry Pi Pico of vergelijkbaar) is vereist. Het besturingssignaal mag niet worden onderbroken, anders synchroniseren de leds opnieuw. Voor langere kabels naar de module wordt een extra condensatorschakeling aanbevolen.

Veiligheidsinformatie

Deze module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden. Een hoge stroomopname wanneer alle leds op maximale helderheid werken, kan tot oververhitting leiden; een geschikte voeding met voldoende capaciteit is vereist. Niet geschikt voor inbouw in het elektriciteitsnet van een woning.

Leveringsomvang

• 1x WS2812 RGB-ledmatrix - 10x10 - leds afzonderlijk los te maken
