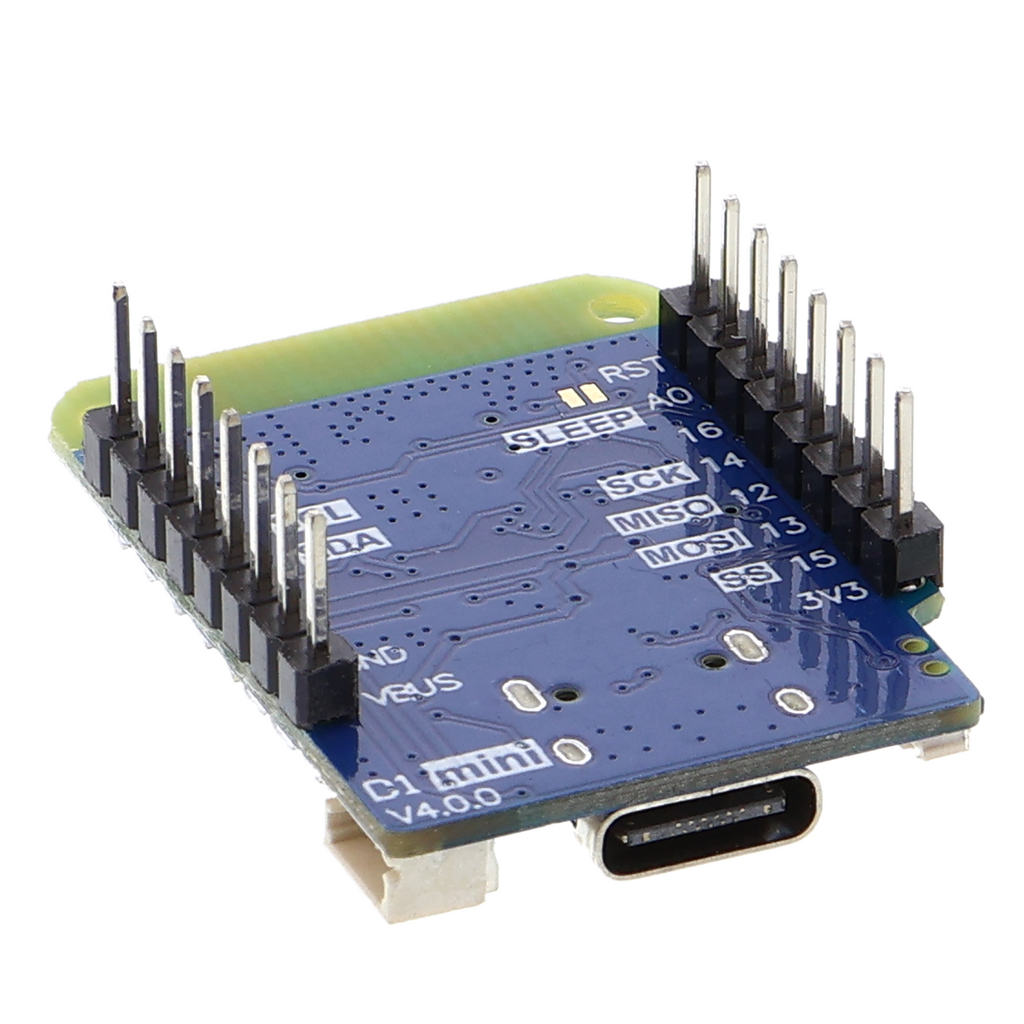

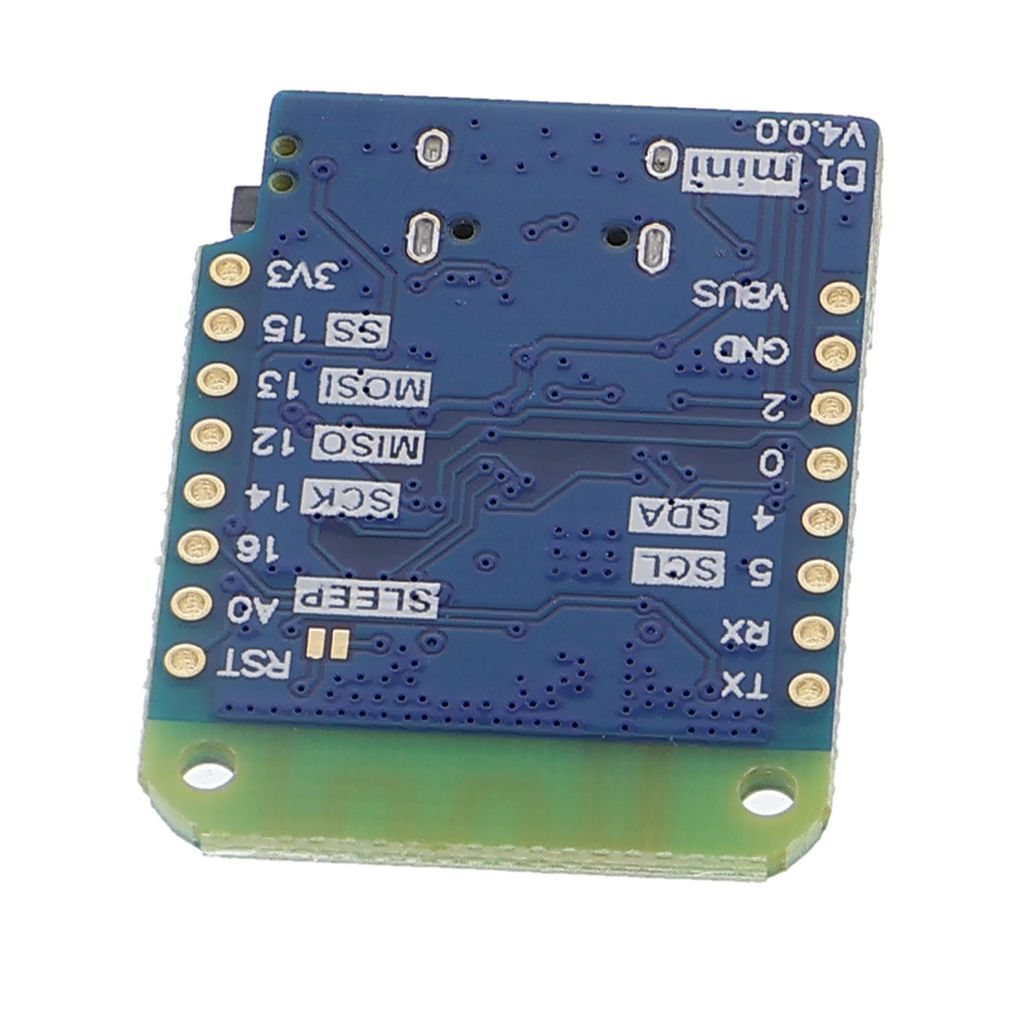

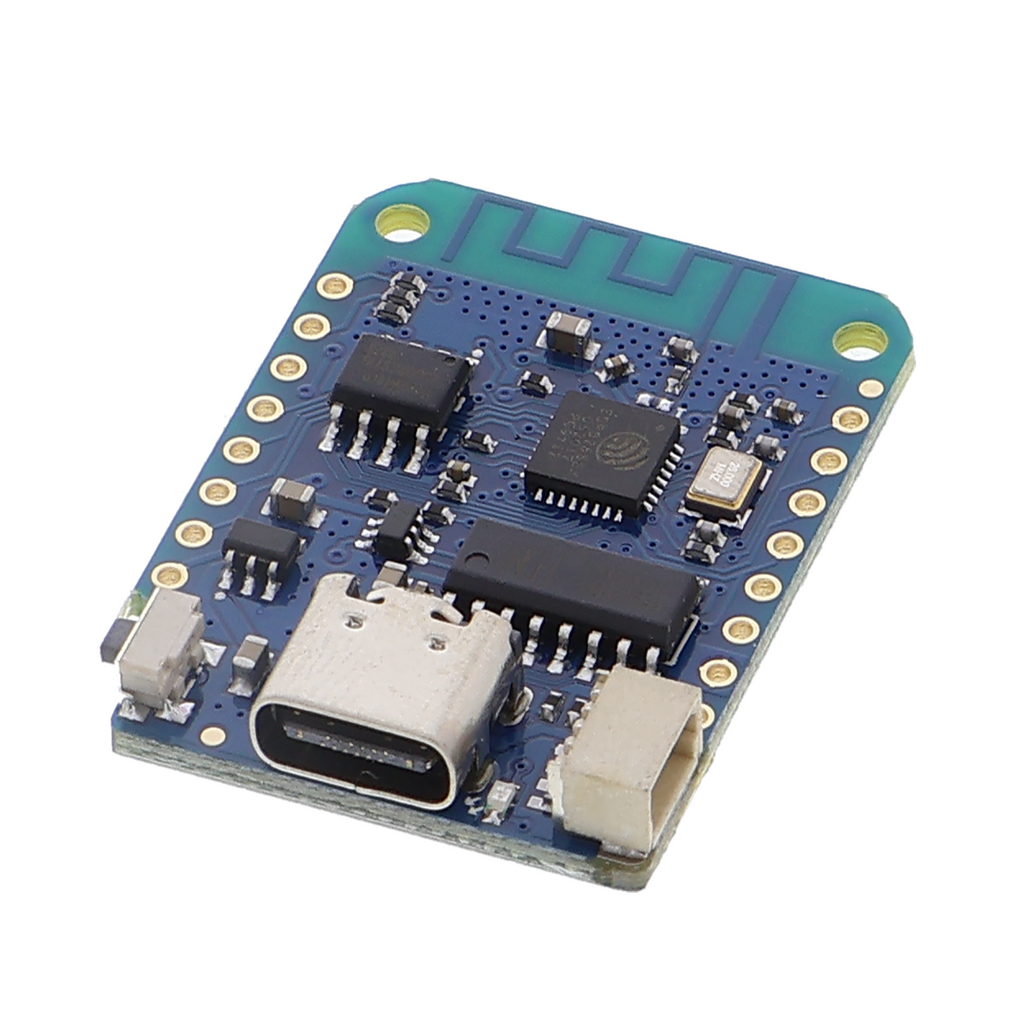

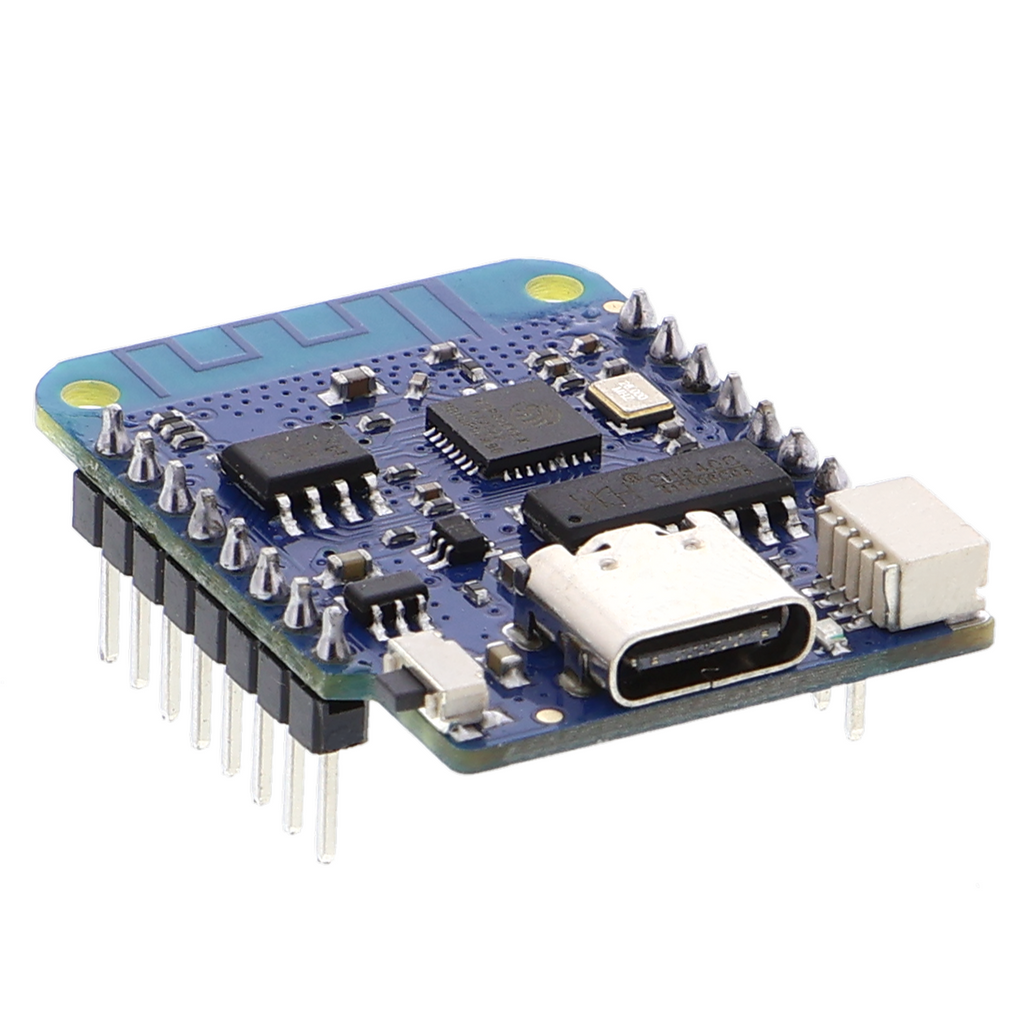

WEMOS D1 mini V4.0 ESP8266-microcontroller (compatibel met Lolin D1 mini v4.0)

Productoverzicht

• Compact controllerboard met geïntegreerde WLAN-module en 11 digitale in-/uitgangen
• Voedingsspanning van 5 V via Micro-USB of externe voedingsbron
• ESP8266-processor met een kloksnelheid van 80 MHz en 4 MB flashgeheugen
• Programmering via standaard-USB of draadloos mogelijk
• I2C-, SPI- en UART-interfaces voor het aansluiten van sensoren
• Compact formaat van 34 * 26 mm met geslepen pinheaders voor gebruik met een breadboard

Productbeschrijving

Dit controllerboard is gebaseerd op de ESP8266-microcontroller en combineert rekenkracht met draadloze netwerkconnectiviteit in een zeer compacte vorm. De module werkt op een voedingsspanning van 5 V, maar kan via levelshifters ook op 3,3V-systemen worden aangesloten. De voeding vindt plaats via de Micro-USB-aansluiting of een externe voedingsbron; de geïntegreerde regelaar voorziet de digitale uitgangen van het juiste niveau.

De ESP8266 werkt op 80 MHz en biedt 4 MB geheugen voor sketches en gegevens. Dankzij de geïntegreerde WLAN-module kunnen sensoren en actuatoren rechtstreeks via het netwerk worden aangestuurd of uitgelezen, zonder dat extra communicatiemodules nodig zijn. De programmering gebeurt via de Arduino IDE of andere gangbare ontwikkelomgevingen, naar keuze via een USB-kabel of met Over-the-Air-updates via WLAN.

Typische toepassingen zijn huisautomatisering, gegevensverzameling op verspreide locaties en prototypes voor IoT-toepassingen. Een vochtigheidssensor in een kas kan bijvoorbeeld via deze module de gemeten waarden rechtstreeks naar een cloudserver sturen, terwijl lokale relais voor de irrigatie worden geschakeld. De 11 digitale I/O-aansluitingen maken het aansluiten van meerdere sensoren mogelijk, terwijl via de I2C- en SPI-interfaces complexere modules zoals displays of realtimeklokken kunnen worden aangesloten.

Voor gebruik is een 5-V-voeding vereist; een USB-voedingsadapter of een gestabiliseerde externe voedingsbron is hiervoor geschikt. Aansluitdraden en pinheaders moeten afzonderlijk worden aangeschaft; de breadboard-compatibele aansluitingen zijn al op het board geslepen. Bij het aansturen van belastingen van meer dan 5 V of met hogere stromen zijn relais of transistorstuurcircuits vereist.

Veiligheidsaanwijzing

De module is niet bedoeld voor inbouw in het elektriciteitsnet van een woning en dient uitsluitend voor het bouwen van prototypes en voor test- en ontwikkeldoeleinden. Werkzaamheden aan of in de onmiddellijke nabijheid van elektrische installaties zijn voorbehouden aan elektrotechnische vakmensen; raadpleeg bij vragen over de correcte integratie in bestaande voedingen vóór ingebruikname een elektrotechnisch vakman.

Leveringsomvang

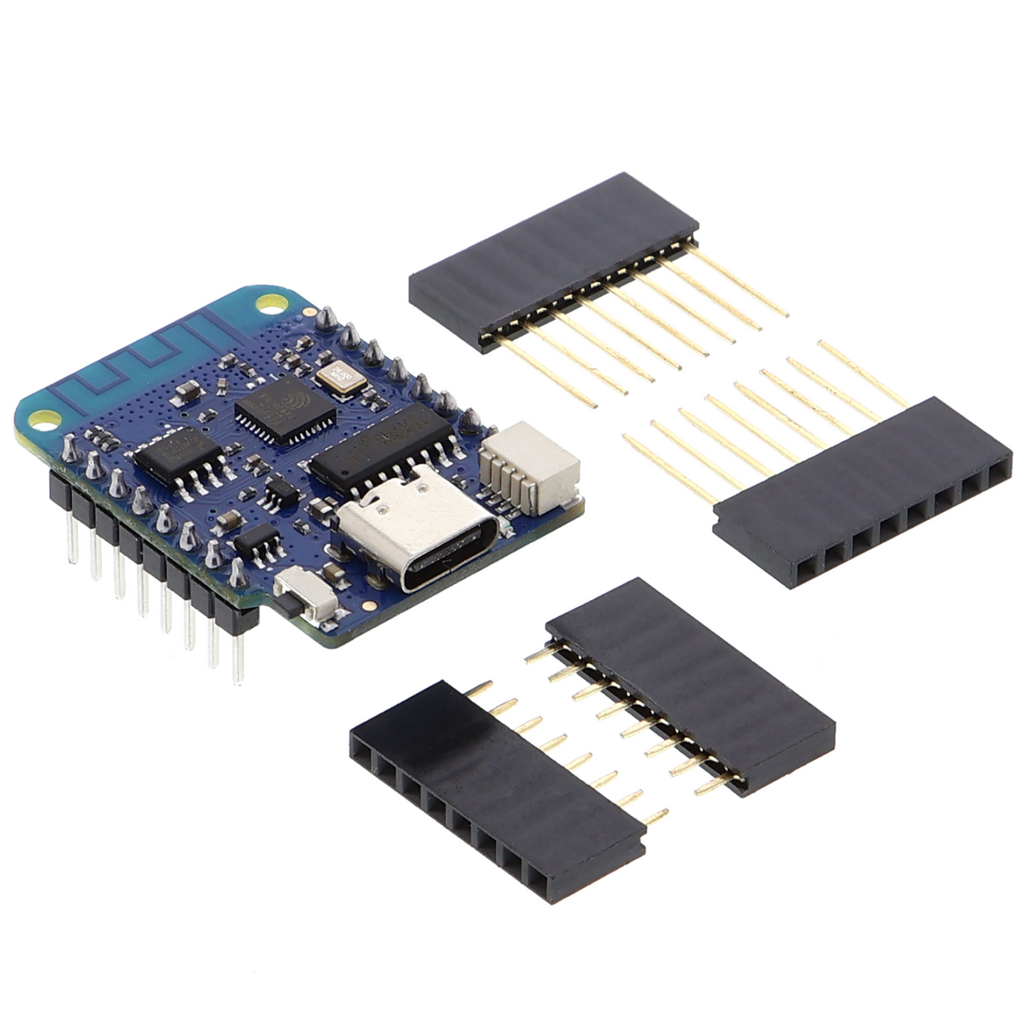

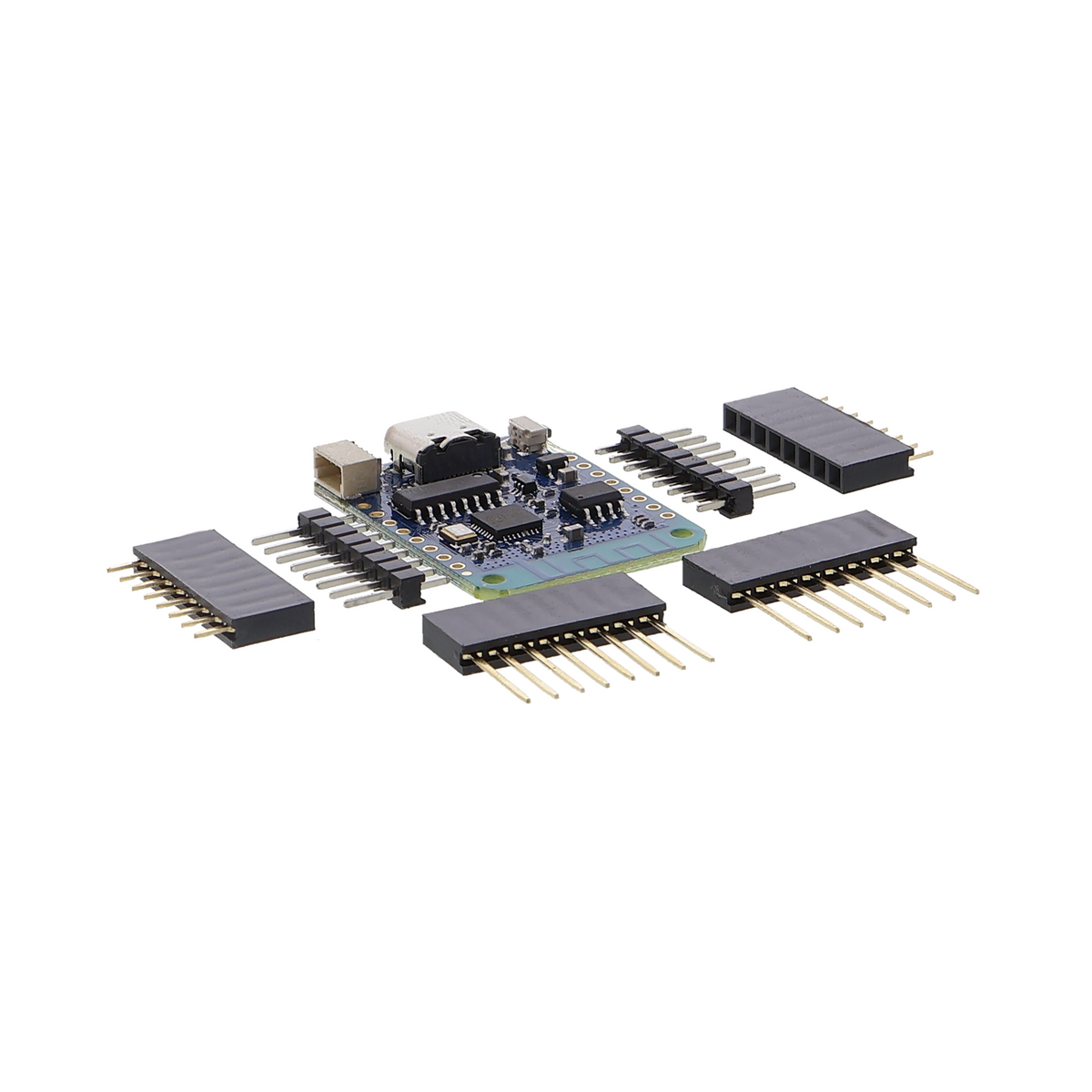

• 1x Wemos D1 mini v4.0 ESP8266 Developer Board (compatibel met Lolin D1 mini v4.0)
