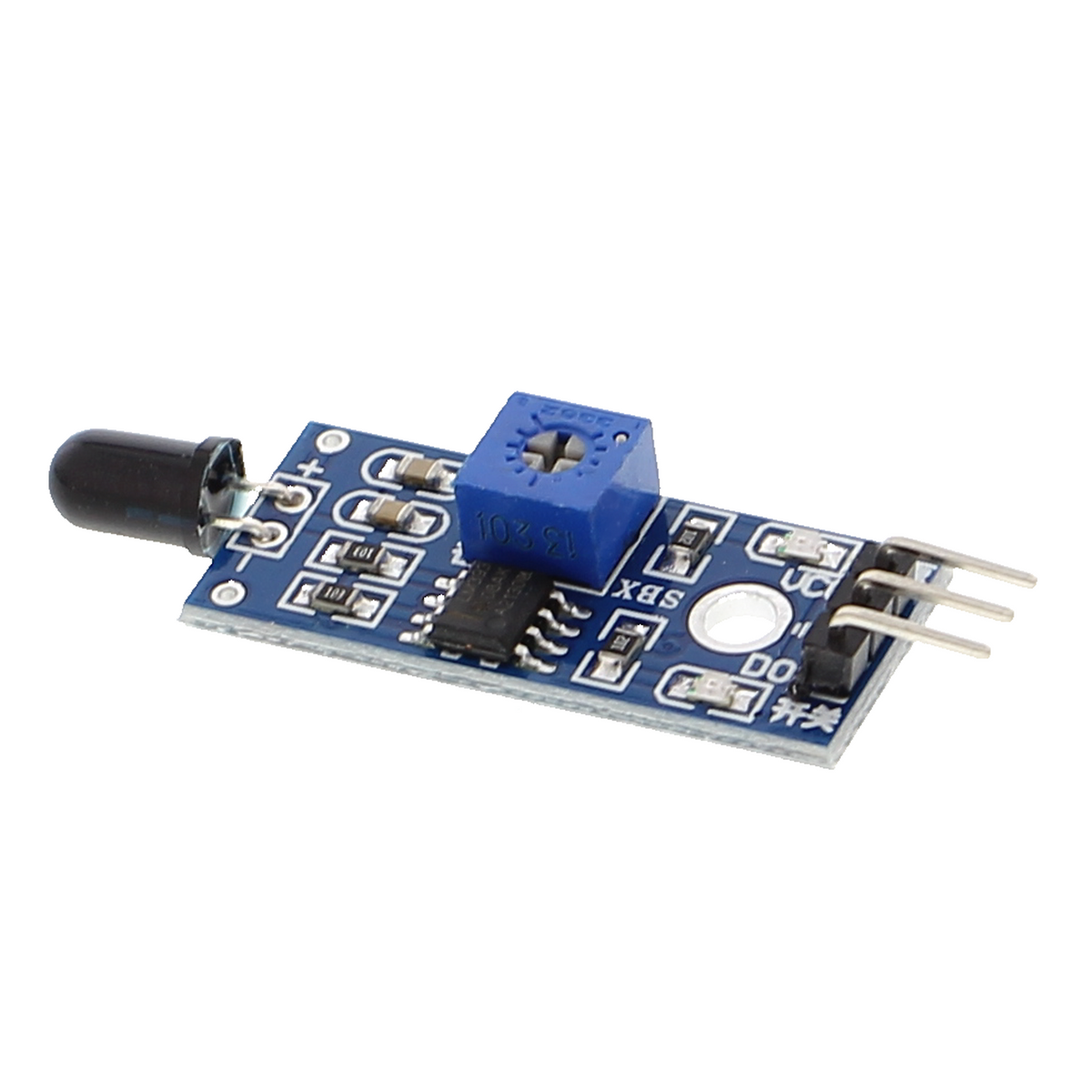

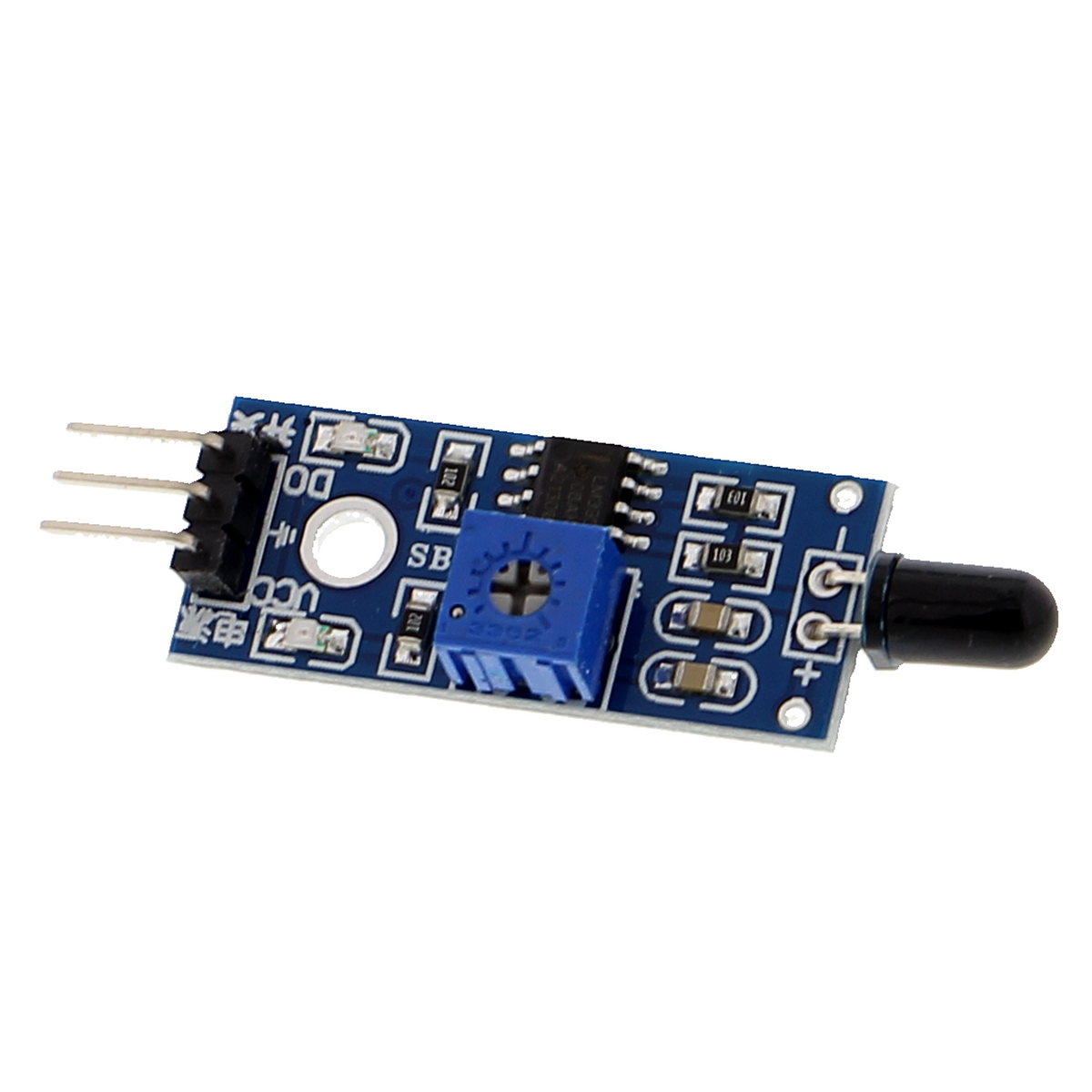

Vlamsensor - infrarood 760-1100 nm, 5 V, tot 100 cm

Productoverzicht

• Detecteert vlammen door infraroodstraling in het spectrale bereik van 760–1100 nm
• Analoge of digitale uitgang, afhankelijk van het model
• Bedrijfsspanning 5 V, te gebruiken in serie met een weerstand van 150 Ω
• Meetbereik tot ongeveer 100 cm bij een directe vlam
• Met lens voor beperkte kijkhoeken
• Geen analoge kalibratie vereist

De vlammensensor detecteert infraroodstraling in het spectrale bereik tussen 760 en 1100 nanometer en is geschikt voor het detecteren van open vlammen en gloeiende resten. Het sensor-IC maakt gebruik van een fotodiode-array die gericht reageert op de karakteristieke straling van vuur en daardoor storend licht, zoals zonlicht of ledverlichting, grotendeels onderdrukt. Als je de vlammensensor wilt aansluiten op 5-V-logica, bijvoorbeeld op gangbare microcontrollerboards, plaats je een weerstand van 150 Ω in serie als stroombegrenzing. Afhankelijk van de gekozen variant levert de module de meetwaarde als analoge spanning of via een digitale drempelwaarde.

Een lens vóór de fotodiode-array focust de straling en beperkt de kijkhoek, doorgaans tot ongeveer 60 graden. Hierdoor is gerichte detectie mogelijk zonder interferentie door omgevingslicht. De sensor detecteert vlammen betrouwbaar tot op ongeveer 100 centimeter afstand bij een directe zichtlijn. Vlammen die zich daarachter bevinden of verborgen zijn, bijvoorbeeld achter glas of muren, worden niet meer gedetecteerd.

In de praktijk waarschuwt de vlammensensor in experimenteerkits voor vuur in ovens of branders, bijvoorbeeld bij de gasbrander in een schoolproef. Ook open vuur in veiligheidssystemen, zoals een bewaakte kandelaar of barbecue, kan hiermee betrouwbaar worden gedetecteerd. Voor blusrobots of geautomatiseerde brandbestrijding is de sensor voldoende gevoelig.

Omdat de module met gelijkspanning werkt, is voor gebruik op wisselstroomnetten een aparte gelijkspanningsvoeding nodig. Een 5-V-labvoeding of de spanningsvoorziening van een microcontrollerboard volstaat. Voor analoge uitvoer kan een eenvoudig RC-filter tegen hoogfrequente storingen worden gebruikt, maar meestal is dat niet nodig.

Veiligheidsinformatie

De vlammensensor is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden en is niet geschikt voor inbouw in huisinstallaties of als functioneel veiligheidselement in brandmeldinstallaties. Werkzaamheden aan of in de buurt van elektrische installaties zijn voorbehouden aan elektrotechnisch bevoegde vakmensen; raadpleeg bij onduidelijkheden over de stroomvoorziening of integratie in bestaande schakelingen vóór ingebruikname een elektrotechnisch vakman. Vlammen mogen uitsluitend onder toezicht en met inachtneming van de brandveiligheidsvoorschriften op de locatie van het experiment worden gebruikt.

Leveringsomvang

• 1x vlammensensor
