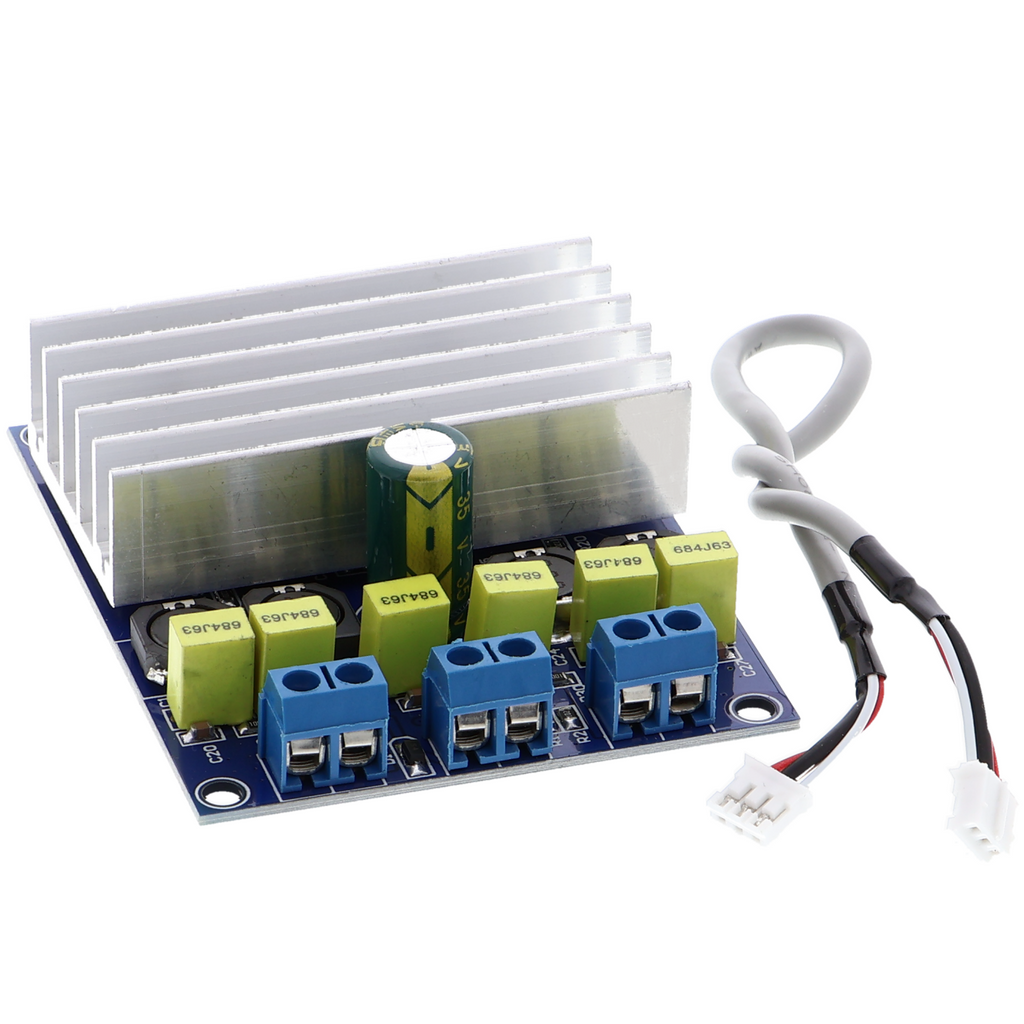

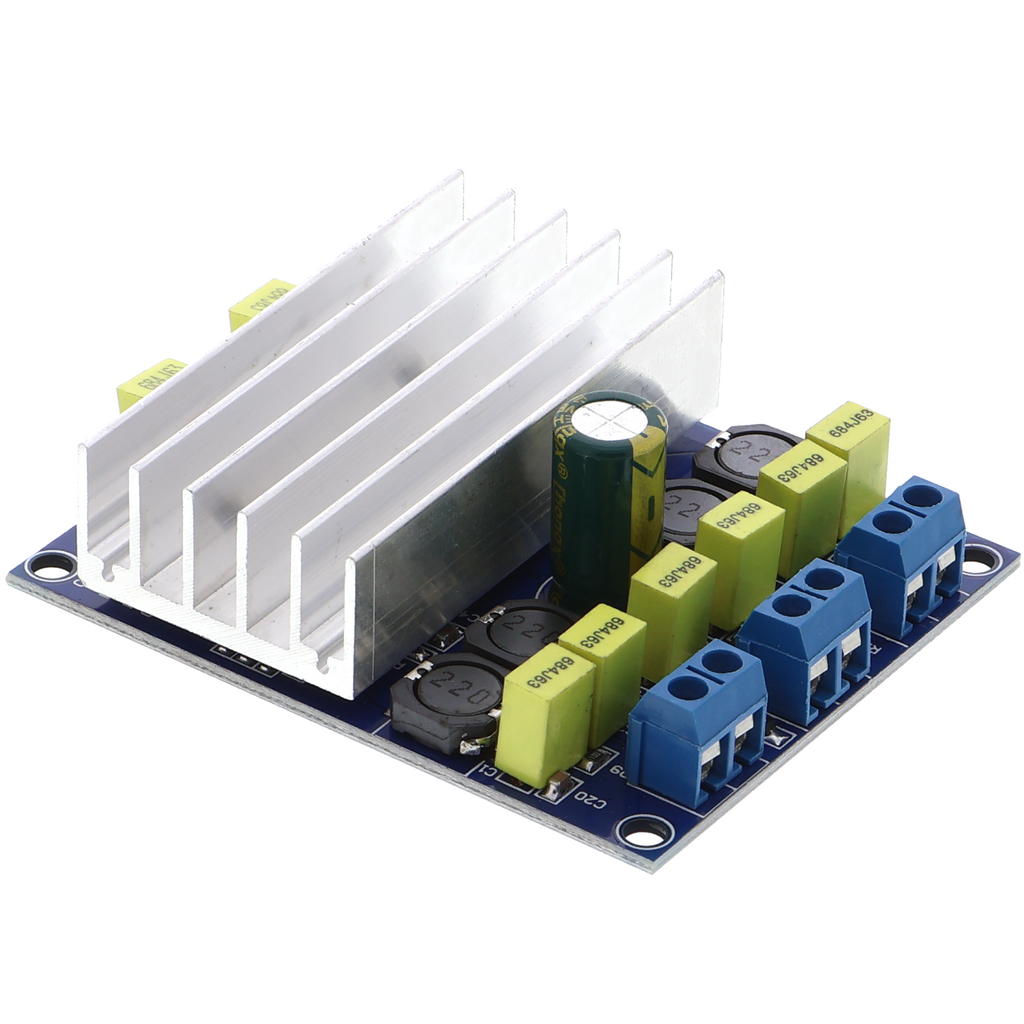

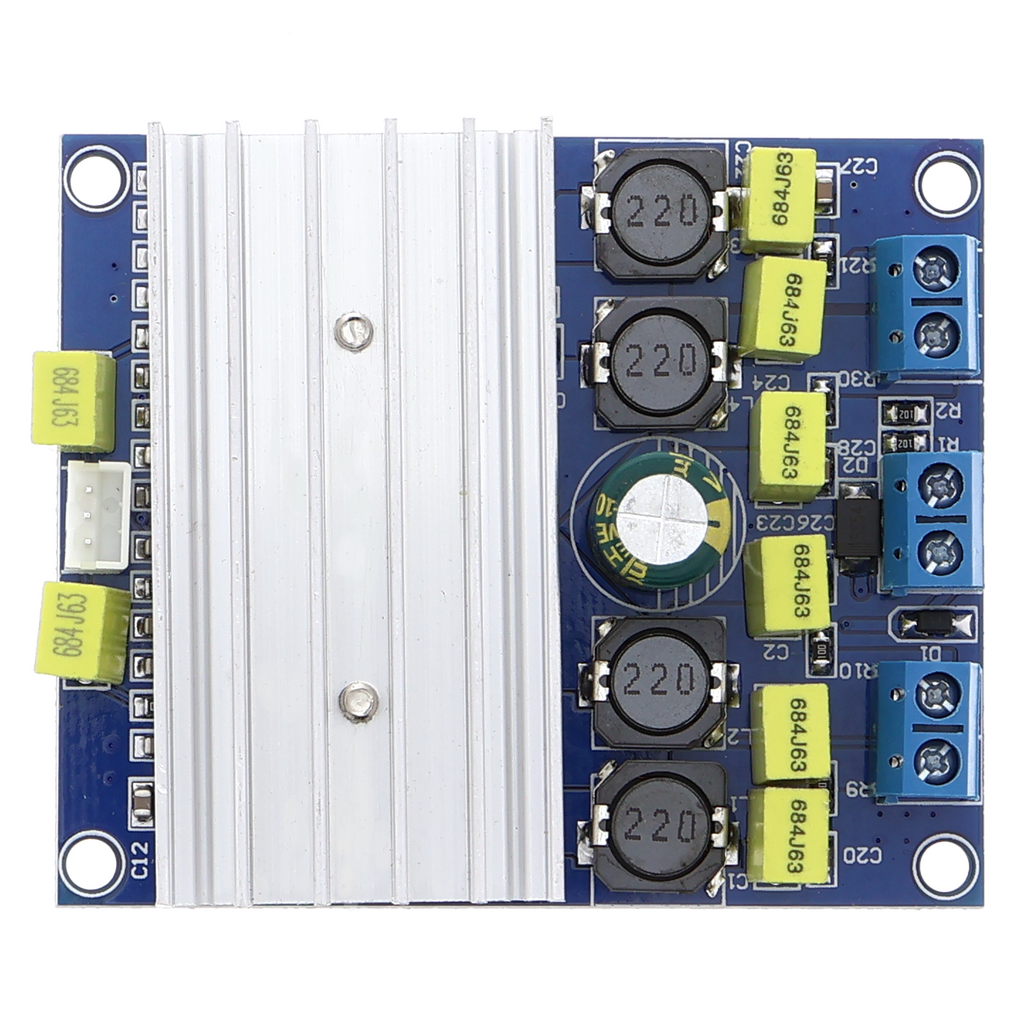

Versterker / audioversterker op printplaat TDA7492, 2x50W

Productoverzicht

• Audioversterkermodule met Class-D-eindtrap, uitgerust met een TDA7492-IC
• Uitgangsvermogen 2 * 25 W bij 4 Ω, 2 * 15 W bij 8 Ω
• Voeding 8 tot 26 V gelijkspanning, intern geregeld
• Stereo-ingangen via RCA-tulpstekkers en 3,5-mm-jackplug
• Volumeregeling met potentiometer op de printplaat
• PWM-schakelfrequentie onder het hoorbare bereik, minimale EMC-emissie

Productbeschrijving

Deze Class-D-audioversterker stuurt twee luidsprekers onafhankelijk aan en levert tot 25 watt per kanaal bij een impedantie van 4 Ω. De module wordt gevoed door een willekeurige gelijkspanningsbron tussen 8 en 26 V; het uitgangsvermogen past zich automatisch aan de beschikbare voedingsspanning aan. Daardoor is de versterker geschikt voor zowel gestabiliseerde laboratoriumvoedingen als Li-Po-accu's.

De ingangen accepteren zowel tulp- als jacksignalen en schakelen intern om. Beide ingangen kunnen tegelijkertijd worden gebruikt zonder elkaar te beïnvloeden. Het volume wordt geregeld via een op de printplaat gemonteerde draaipotentiometer, van nul tot volledige uitsturing. Een oversturingsbeveiliging van het IC begrenst vervormingen bij ingangssignalen boven 500 mV.

Toepassingen zijn bijvoorbeeld het bouwen van draagbare luidsprekers met Li-Po-voeding, het achteraf uitrusten van monitoren of projectoren met verbeterd geluid, of het bouwen van laboratoriummetingen waarbij testtonen en signaaluitvoer hoorbaar worden gemaakt. Ook in modelbouwvoertuigen komt deze versterker van pas wanneer 12-V-boordnetten beschikbaar zijn.

De versterker genereert EMC in het schakel frequentiebereik, maar dit ligt buiten het hoorbare spectrum en onder het typische storingsbereik van HF-apparaten. Voor gebruik is een audio-ingang vereist; zonder audiosignaal schakelen sommige tulpbronnen uit. Mechanisch past de module op gangbare behuizingsprintplaten met een rastermaat van 2,54 mm.

Veiligheidsinstructie

De voeding moet galvanisch gescheiden zijn van het elektriciteitsnet; deze module is niet bedoeld voor aansluiting op de elektrische installatie van een woning. Het product dient uitsluitend voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden. Raadpleeg bij vragen over de voeding of de EMC-compatibiliteit met andere apparaten een gekwalificeerd elektricien.

Leveringsomvang

• 1x Audioversterkerprint TDA7492, 2*50W
• 1x kabel
