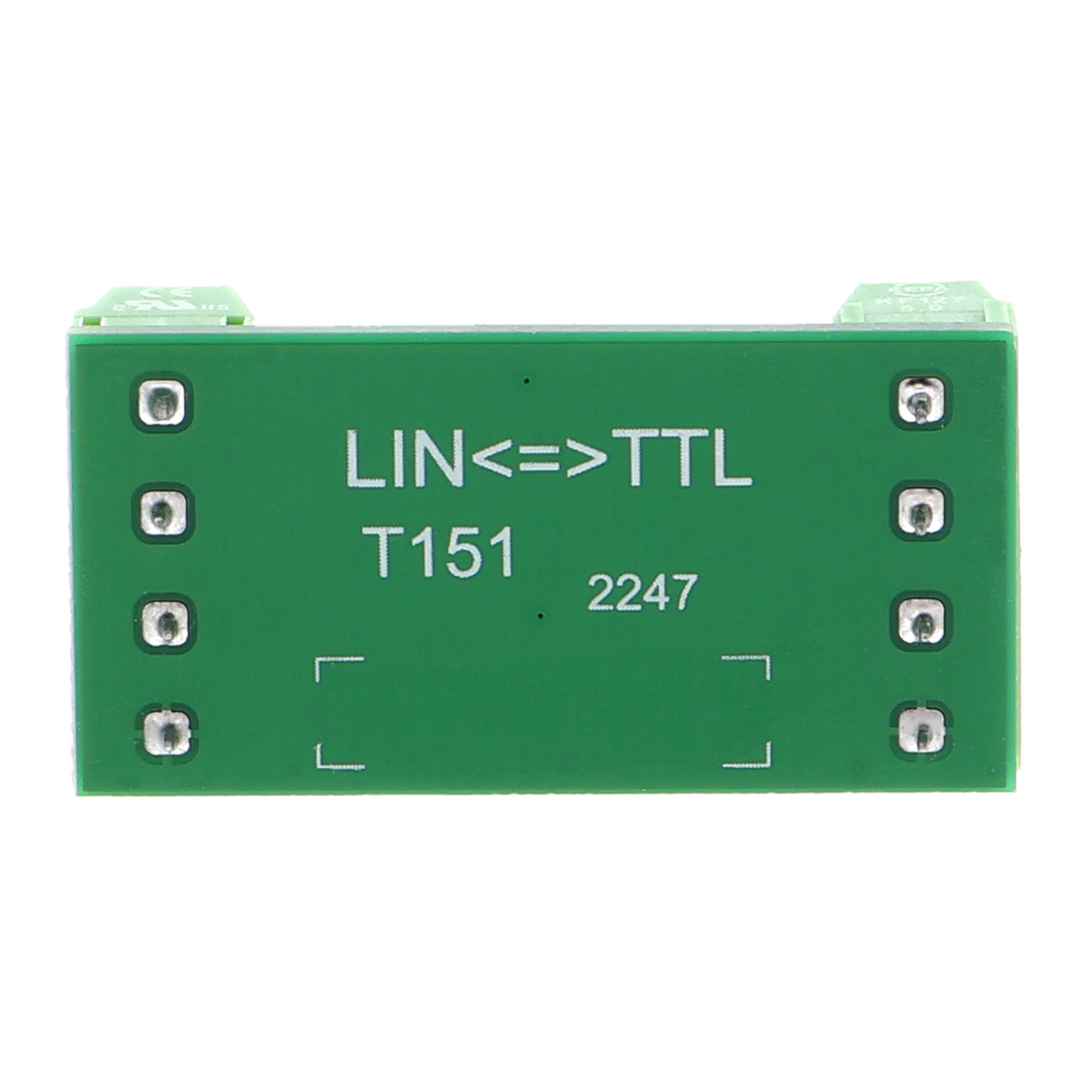

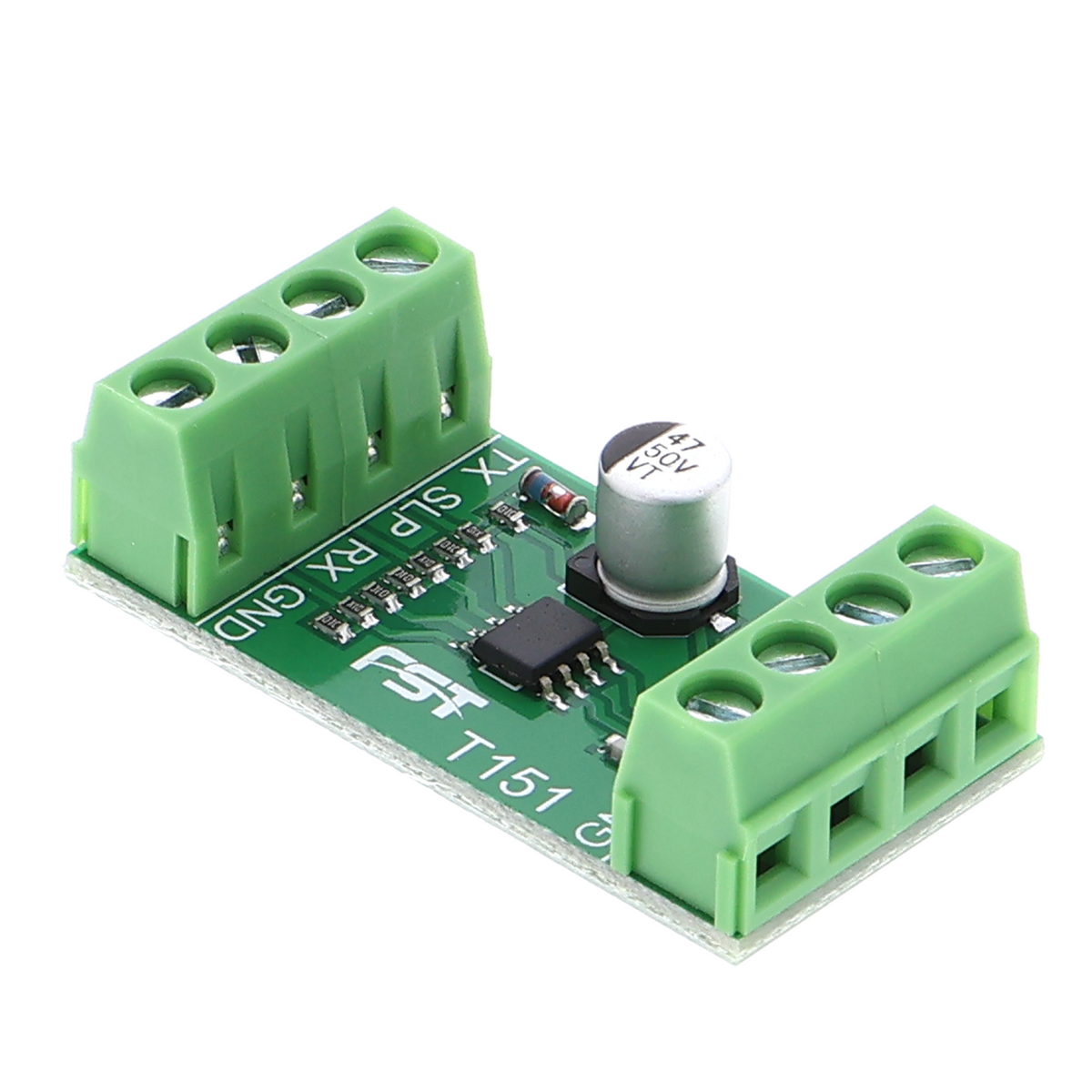

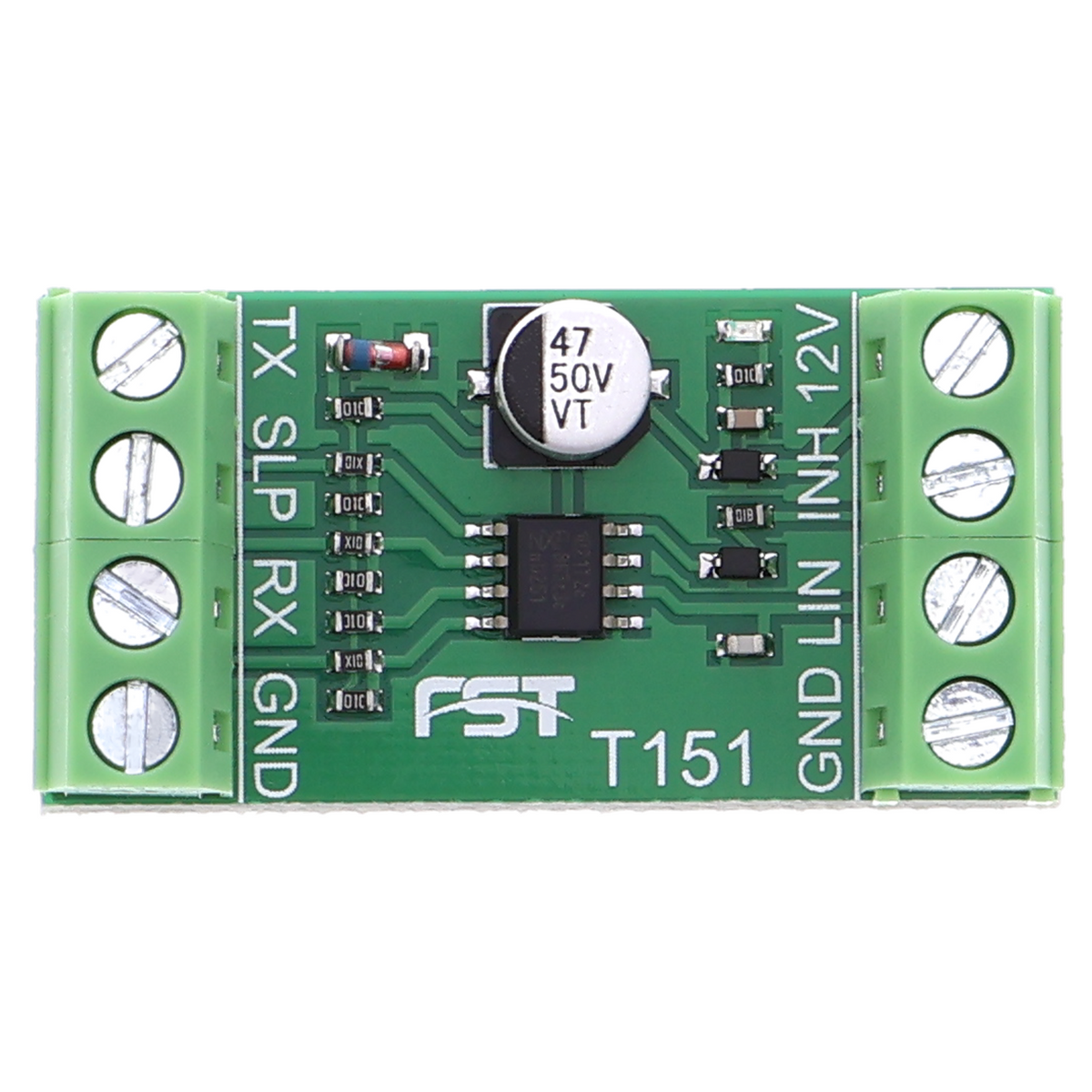

TTL UART naar LIN-busconverter / data-analysator, TJA1020-chip
TTL UART naar LIN-busconverter / data-analysator, TJA1020-chip
Dit past erbij
Betaal binnen 30 dagen
Betaal binnen 30 dagen
Beschrijving
Productoverzicht
- LIN-bustransceiver voor data-analyse en protocolconversie
- Zet TTL-logica (UART) om in LIN-bussignalen en omgekeerd
- Werkt met een voedingsspanning van 12 V
- Integreert de transceiver-IC TJA1xxx
- Maakt diagnose en monitoring van LIN-netwerken mogelijk
- Laag stroomverbruik in stand-bymodus
Productbeschrijving
Een LIN-busdata-analysator verbindt de seriële UART-interface van een microcontrollerboard met het LIN-protocol, dat veel wordt gebruikt in de auto-elektronica. De module converteert de digitale signalen bidirectioneel en maakt daardoor zowel de emulatie van LIN-knooppunten als het afluisteren en loggen van busdeelnemers mogelijk.
De geïntegreerde transceiver-IC TJA1xxx buffert de signaalspanningen tussen de 5V-logica van de controller en de maximaal 12 V op de LIN-bus. De communicatie vindt plaats met een datasnelheid tot 20 kBit/s. Voor gebruik is een externe 12V-voeding vereist; de module regelt de benodigde voedingsspanning zelf.
De toepassingen omvatten de ontwikkeling en het testen van LIN-regeleenheden in voertuigen, foutdiagnose in bestaande LIN-netwerken en reverse-engineering van voertuigbussystemen. In het dagelijks laboratoriumgebruik vervangt de data-analysator dure speciale gereedschappen en stelt hij ontwikkelaars in staat LIN-communicatie met standaardmeetapparatuur te analyseren.
De module vereist een stabiele 12V-voeding met voldoende stroombelastbaarheid en een vrije seriële poort op de microcontroller. De LIN-bus zelf wordt met twee draden aangesloten. De documentatie van het gebruikte LIN-apparaatprotocol is vereist om de datastroom zinvol te kunnen analyseren.
Veiligheidsaanwijzing
De module is niet bedoeld voor inbouw in voertuigen of aansluiting op boordspanningen van meer dan 13,5 V. De LIN-bus in voertuigen kan onder belasting hoge spanningspieken veroorzaken; beschermingsmaatregelen zoals ontstoringsmiddelen zijn aan voertuigzijde vereist. Dit apparaat is uitsluitend bedoeld voor ontwikkelings- en testdoeleinden in het laboratorium. Bij vragen over de integratie in voertuigsystemen of de compatibiliteit met specifieke LIN-implementaties moet een elektrotechnisch vakbekwaam persoon worden geraadpleegd.
Leveringsomvang
- 1x TTL UART naar LIN Bus-converter / data-analysator, TJA1020-chip
