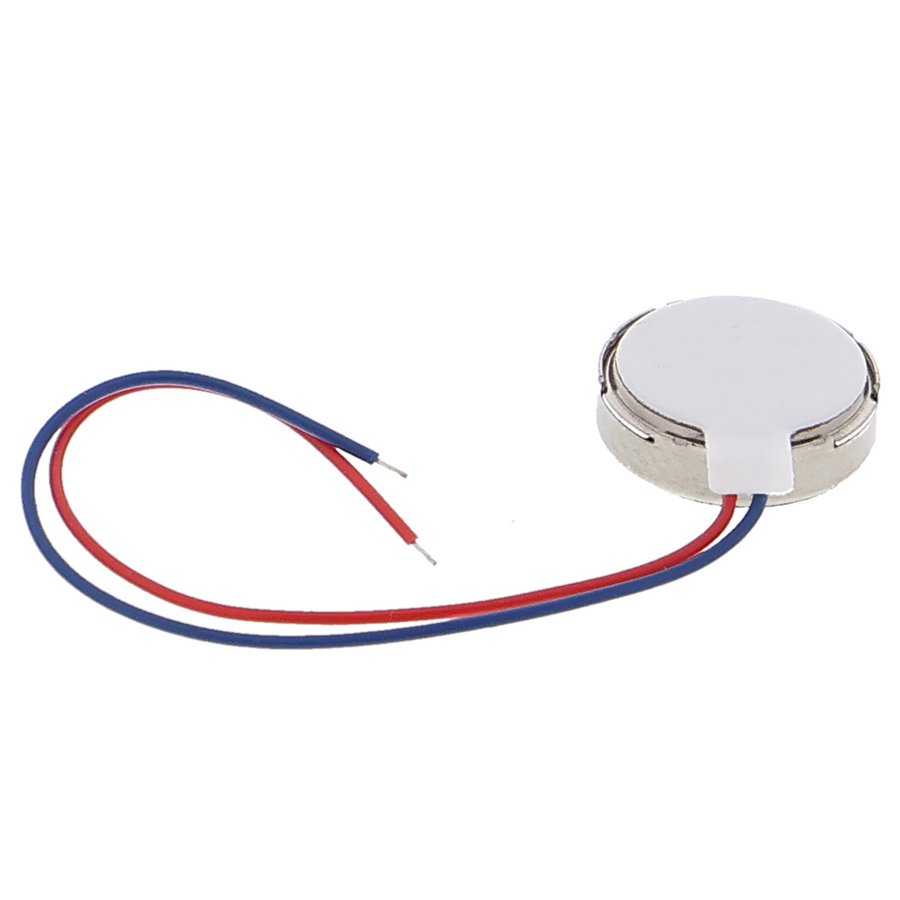

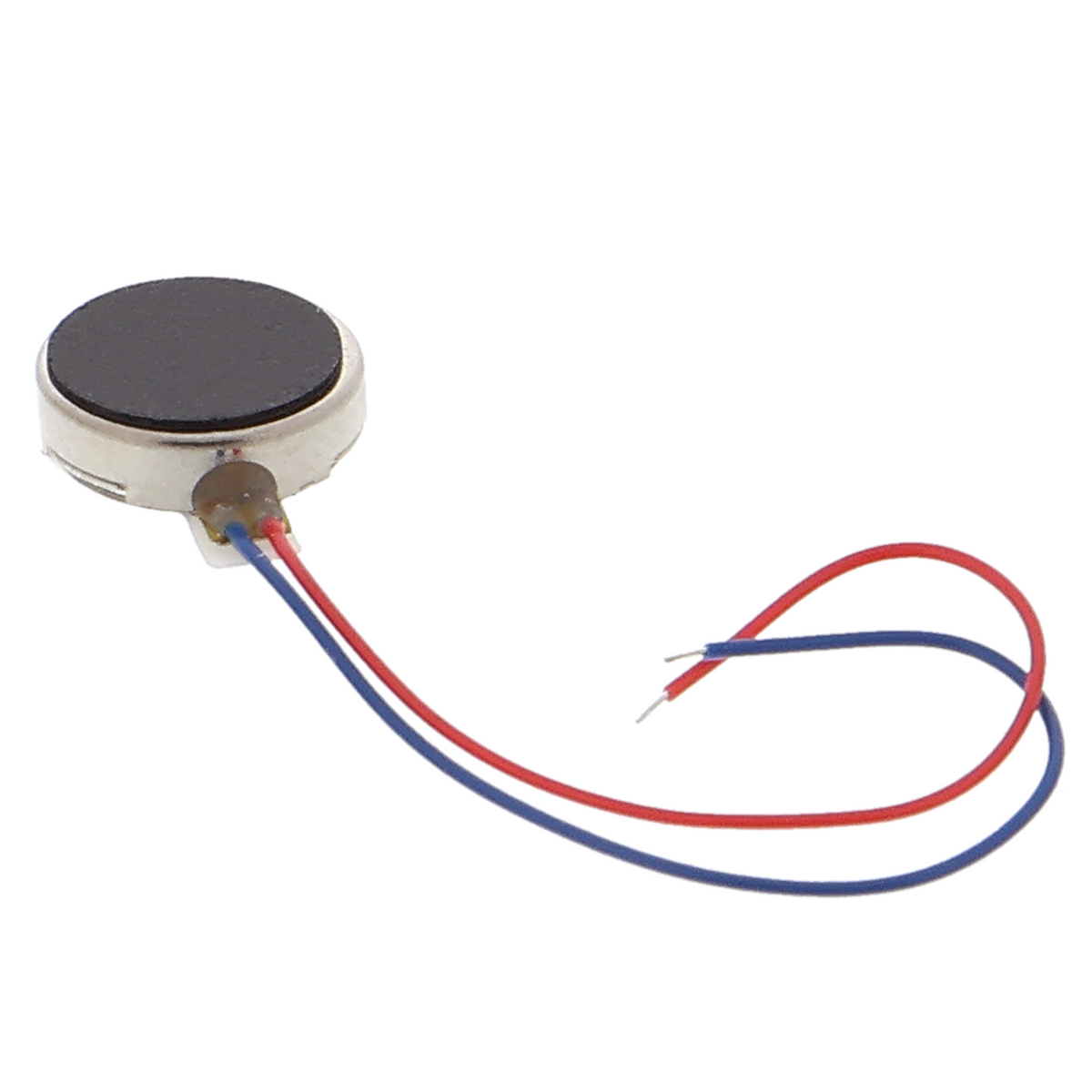

Vibratiemotor

Productoverzicht

• Mini-vibratiemotor met ongebalanceerde massa (ERM-principe)
• genereert voelbare trillingen bij gelijkspanning
• bedrijfsspanning 3 V DC, directe aansturing zonder driver-IC
• aansluiting via twee flexibele, kleurgecodeerde aders
• metalen behuizing, plat ontwerp (ca. 10 mm diameter, 3,3 mm hoogte)
• gewicht ongeveer 1 g
• voor haptische feedback in mobiele apparaten en controllers

Productbeschrijving

Een vibratiemotor genereert mechanische trillingen door middel van een roterende ongebalanceerde massa. Bij aangelegde gelijkspanning draait de onbalans op de motoras en brengt deze de volledige behuizing in trilling. Deze eenvoudige constructie (ERM, Eccentric Rotating Mass) heeft geen speciale driver nodig voor de aansturing; de motor werkt rechtstreeks op een gelijkspanningsbron.

De twee aansluitdraden zijn kleurgecodeerd en maken een eenvoudige polariteitsbepaling mogelijk. Bij gebruik met een microcontroller wordt doorgaans een schakeltransistor voorgeschakeld, omdat de uitgangen van de controller de benodigde motorstroom niet rechtstreeks kunnen leveren. Voor eenvoudige testopstellingen volstaat echter een batterij of voeding van 3 V DC tussen de twee aders.

De platte, schijfvormige constructie en het geringe gewicht van ongeveer 1 g maken deze motor ideaal voor toepassingen met beperkte ruimte. Typische toepassingen zijn trillingen in mobiele telefoons bij oproepen en meldingen, feedbackeffecten in gamecontrollers of tactiele terugkoppeling in draagbare apparaten. De metalen behuizing biedt mechanische robuustheid en een goede warmtegeleiding.

Voor de integratie in een project met een microcontroller is naast een schakeltransistor ook een afzonderlijke voeding voor de motor nodig als deze hogere stromen dan 50 mA vereist. Het bedrijfstemperatuurbereik van -20 °C tot 70 °C bepaalt de grenzen voor de omgevingsomstandigheden. Bij continu gebruik kunnen trillingen bij langere bedrijfstijden merkbaar worden.

Veiligheidsaanwijzing

Dit onderdeel is uitsluitend bedoeld voor de bouw van prototypes en voor test- en ontwikkelingsdoeleinden en is niet geschikt voor aansluiting op het elektriciteitsnet. Bij gebruik met voedingen van meer dan 12 V of in veiligheidskritische toepassingen moet vóór ingebruikname een elektricien worden geraadpleegd. Let op de polariteit van de aansluitdraden.

Leveringsomvang

• 1x vibratiemotor
