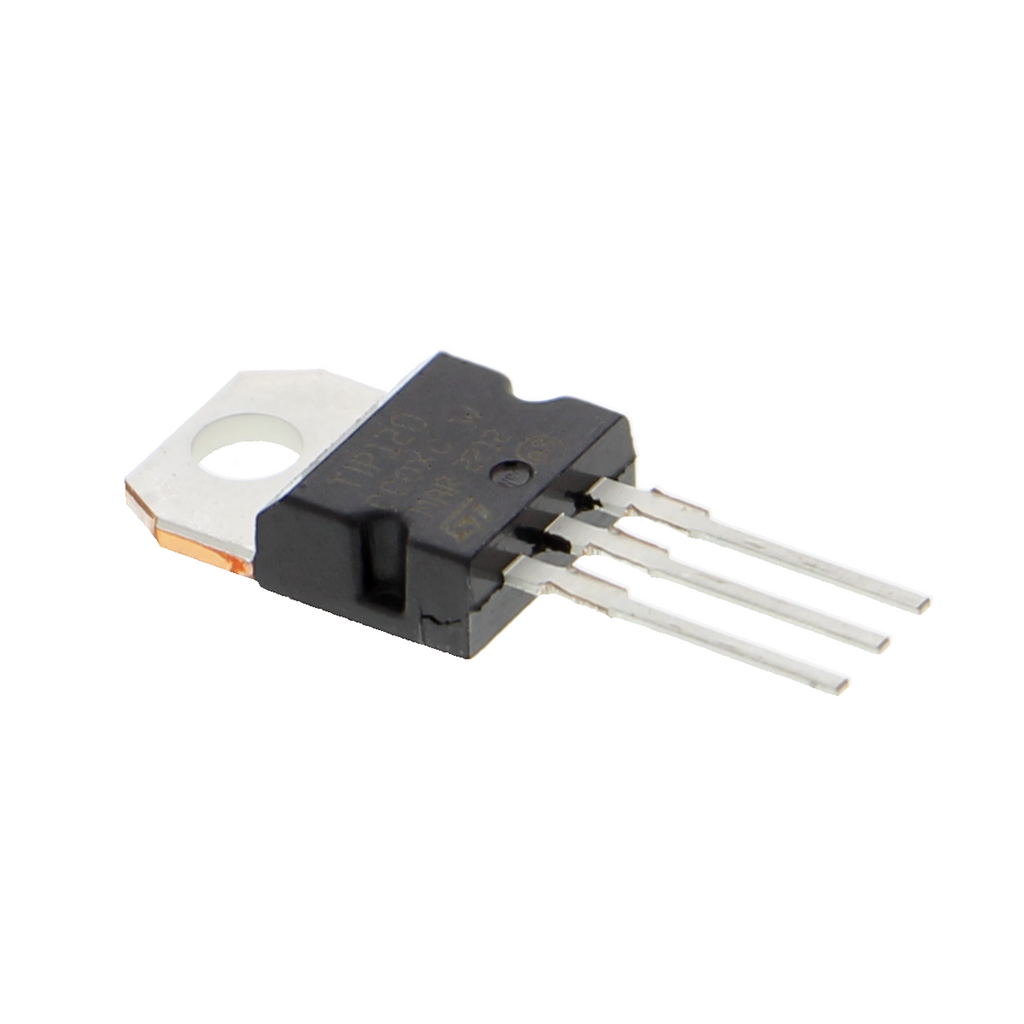

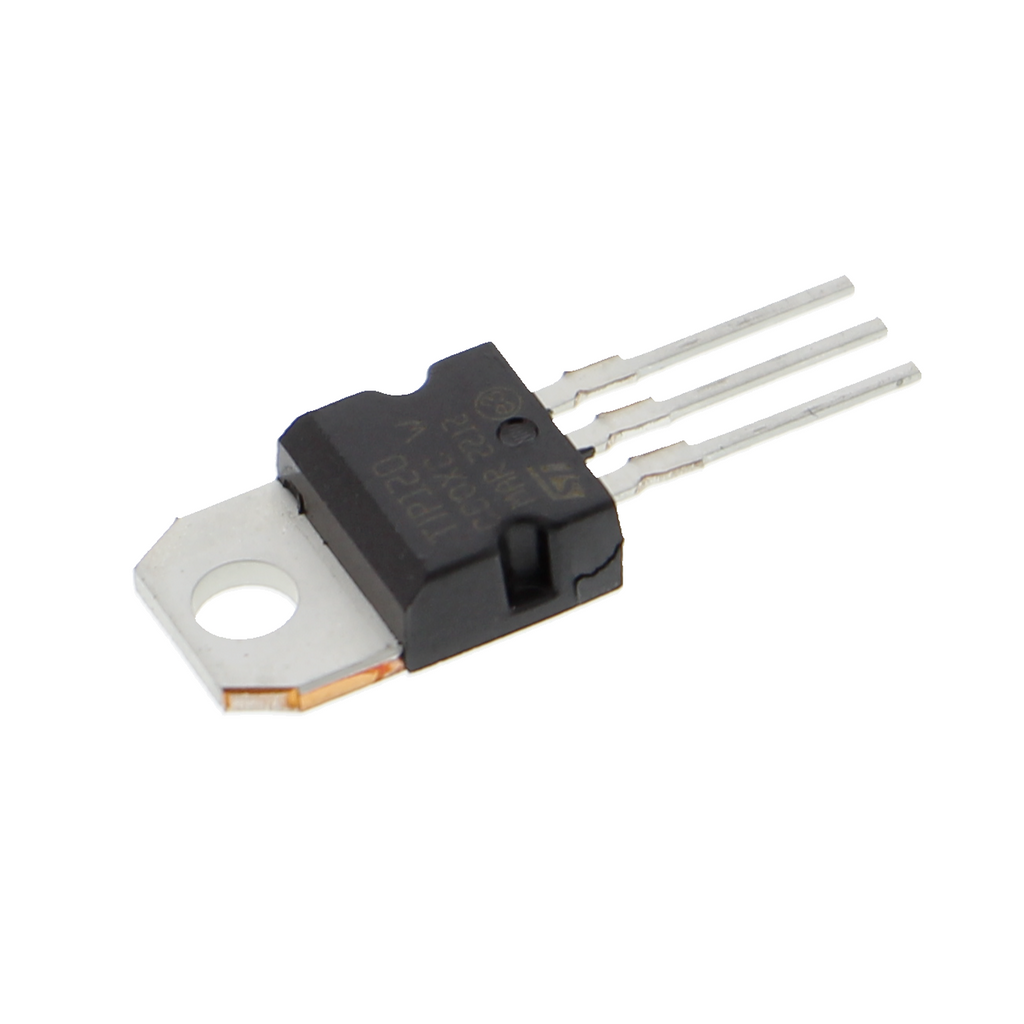

Transistor TIP120

Productoverzicht

• NPN-Darlington-vermogens­transistor in een TO-220-behuizing
• Collectorstroom tot 5 A, spanningsvastheid tot 60 V
• Drie aansluitpennen voor through-hole-montage
• Metalen lip voor de bevestiging van een koellichaam

Productbeschrijving

De TIP120 is een NPN-transistor in Darlington-uitvoering, waarbij twee transistors intern zo zijn geschakeld dat een extreem hoge stroomversterking ontstaat. Daardoor is een kleine stuurstroom aan de basis voldoende om een veel grotere stroom tussen collector en emitter te schakelen. Het component is overal geschikt waar een microcontrolleruitgang een belasting met een hoger stroomverbruik moet aansturen.

De TO-220-behuizing met drie aansluitpennen voor through-hole-montage past rechtstreeks in een standaard experimenteerboard. De metalen lip op de behuizing maakt de bevestiging van een koellichaam mogelijk als bij langere schakeltijden of hoge belastingsstromen warmteverliezen optreden. Zelfs 5-V-logicaniveaus zijn voldoende om de transistor aan te sturen, zodat een rechtstreekse aansluiting op een microcontrolleruitgang of een aansluiting via een basisweerstand mogelijk is.

De transistor schakelt doorgaans gelijkstroommotoren, relais, magneetventielen, lampen of krachtige LED-strips waarbij de vereiste stroom het uitgangsvermogen van de microcontroller overschrijdt. De Darlington-opbouw is zowel geschikt voor schakeltoepassingen als voor signaalversterking.

Voor het gebruik is alleen een geschikte voeding voor de belasting nodig. Afhankelijk van de toepassing kunnen daarnaast een basisweerstand voor stroombegrenzing en mogelijk een koellichaam en een vrijloopdiode ter bescherming tegen spanningspieken nodig zijn.

Veiligheidsinstructie

Bij schakeltoepassingen met inductieve belastingen zoals relais of motoren moet een vrijloopdiode parallel aan de belasting worden geschakeld om de transistor te beschermen tegen beschadiging door spanningspieken. Het component is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden en is niet geschikt voor inbouw in het elektriciteitsnet van een woning.

Inhoud van de levering

• 1* transistor TIP120
