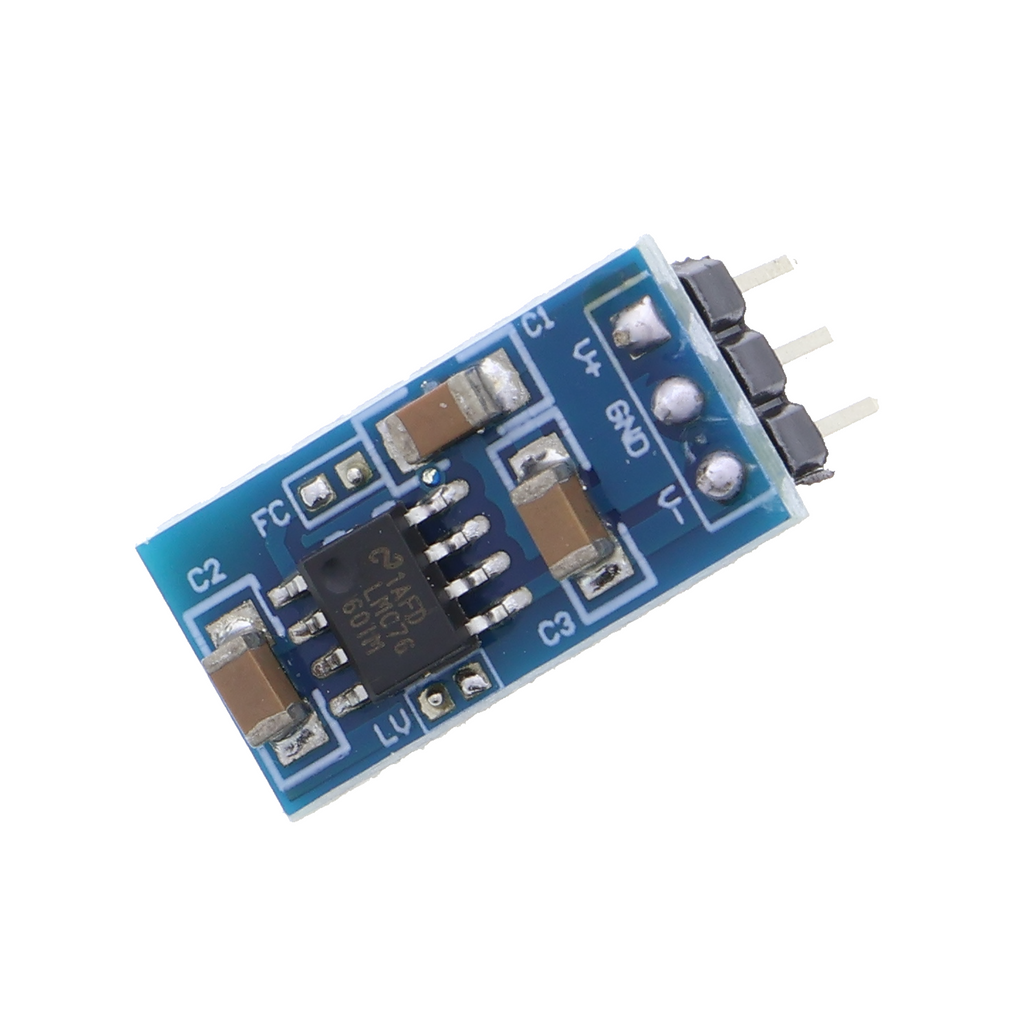

Spanningsomkeermodule LMC7660 (positief naar negatief)

Productoverzicht

• Zet een positieve voedingsspanning om in een negatieve spanning
• Uitgangsspanning tot -5 V
• Maximale uitgangsstroom ongeveer 40 mA
• Bedrijfsspanning 1,5 V tot 10 V
• Geïntegreerde oscillator, externe kloktoevoer optioneel
• DIP-8-behuizing voor breadboards en geëtste printplaten

Productbeschrijving

De spanningsomkeermodule genereert uit een positieve ingangsspanning een uitgangsspanning met omgekeerd teken. Dit is nodig wanneer een schakeling zowel positieve als negatieve voedingsspanningen vereist, bijvoorbeeld voor het aansturen van audioversterkers of operationele versterkers in een symmetrische configuratie. Het component werkt volgens het principe van een schakelende omzetter en gebruikt een ladingspomp voor de spanningsomzetting.

De uitgangsspanning neemt daarbij de negatieve waarde van de ingangsspanning aan, maximaal -5 V bij een uitgangsstroom van ongeveer 40 mA. Voor hogere stroombelastingen is de module niet toereikend; daarvoor zijn externe componenten of een afzonderlijke spanningsomzetter vereist. De interne klokgenerator werkt op ongeveer 10 kHz, maar kan worden vervangen door een extern kloksignaal als een specifieke schakelfrequentie nodig is.

De module wordt gebruikt in sensorschakelingen met operationele versterkers die rond een symmetrisch werkpunt worden ingesteld, evenals in audio-voorversterkers met kleine uitgangsspanningen. Ook voor het genereren van referentiespanningen in meetversterkers of het aansturen van comparatoren met asymmetrische in- en uitgangsgrenzen is het omkeren van een voedingsspanning gebruikelijk. In mobiele meetapparaten met batterijvoeding maakt de module het gebruik mogelijk van standaard-IC-componenten die zonder dual-supply niet functioneren.

Voor gebruik is een stabiele ingangsspanning tussen 1,5 V en 10 V vereist; onder 1,5 V of boven 10 V werkt de omzetting niet. Bij langdurige stroombelastingen boven 40 mA daalt de uitgangsspanning merkbaar. De module vereist een condensator van 10 µF aan de ingang en aan de uitgang voor stabilisatie; deze zijn niet inbegrepen en moeten afzonderlijk worden aangeschaft.

Veiligheidsinstructie

De module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden. Werkzaamheden aan of in de buurt van elektrische installaties zijn voorbehouden aan elektrotechnisch vakpersoneel; raadpleeg bij onduidelijkheden over de stroomvoorziening vóór ingebruikname een elektrotechnisch vakpersoon.

Leveringsomvang
