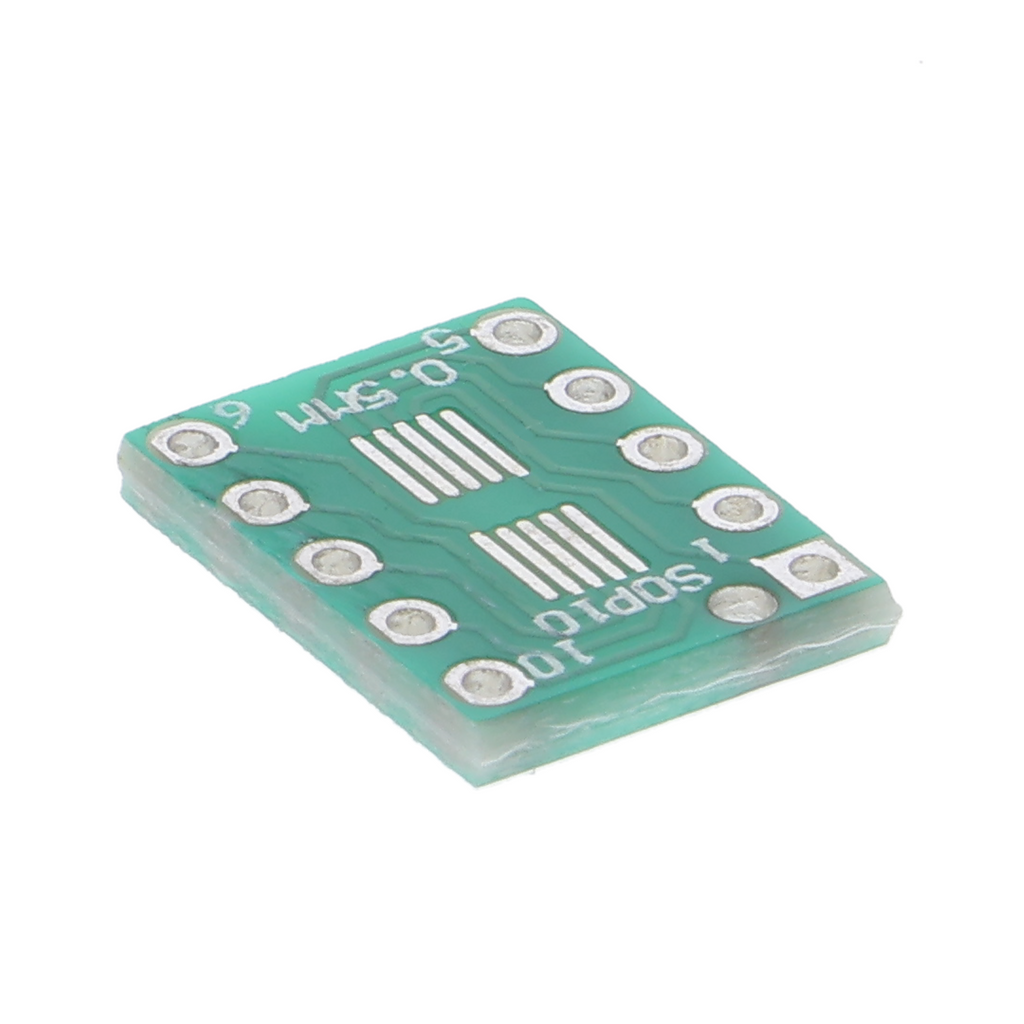

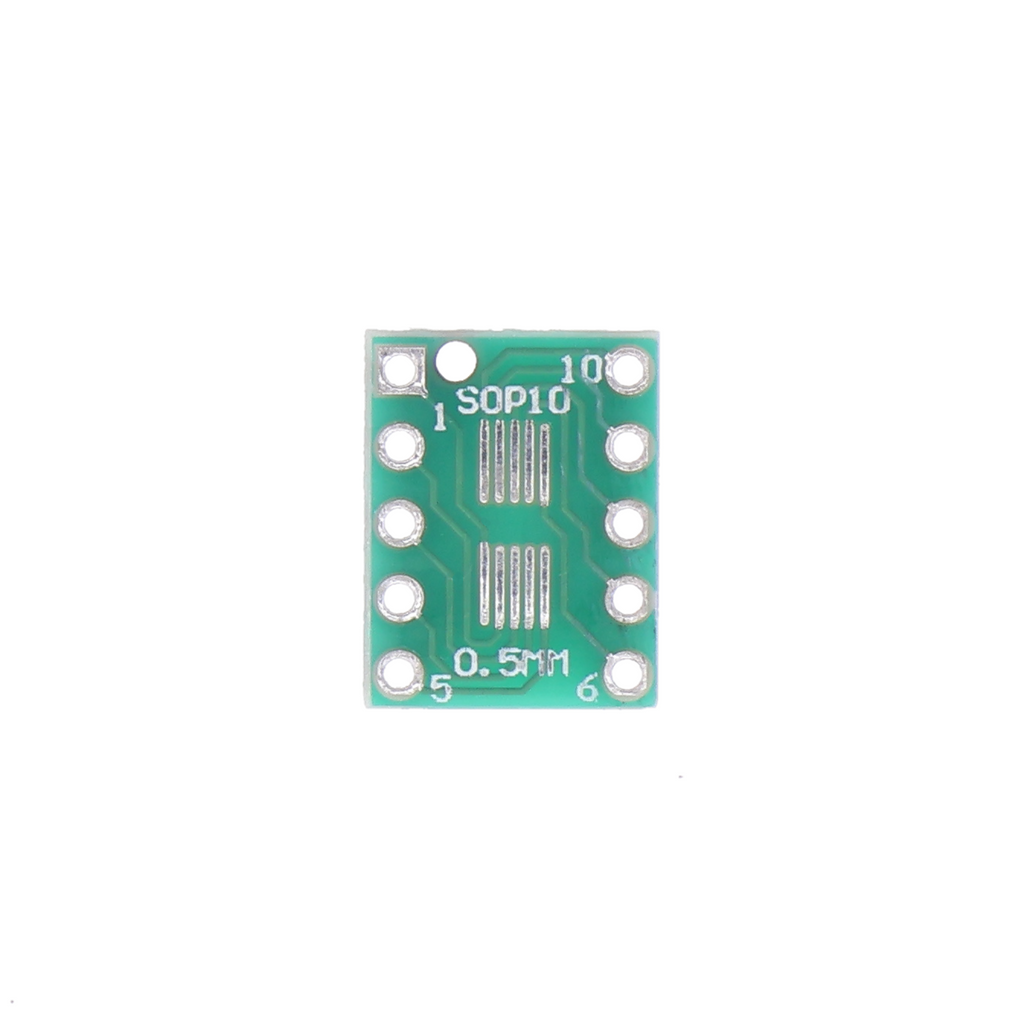

SOT23 / SOP-10 / UMAX naar DIP-adapterprintplaat – SMD-naar-DIP-breakout (0,5 mm & 0,95 mm pitch)
SOT23 / SOP-10 / UMAX naar DIP-adapterprintplaat – SMD-naar-DIP-breakout (0,5 mm & 0,95 mm pitch)
Dit past erbij
Betaal binnen 30 dagen
Betaal binnen 30 dagen
Beschrijving
Productoverzicht
- Adapterprint voor het solderen van SMD-componenten in DIP-voetjes
- Zet SOT23-, SOP-, UMAX- en DIP-behuizingen in elkaar om
- Kan op standaardgaatjesprint worden gemonteerd
- Compact ontwerp voor ruimtebesparende schakelingen
- Montage met een soldeerbout of in een reflowoven mogelijk
Productbeschrijving
Deze adapterprint verbindt oppervlaktemonteerbare componenten in een SOT23-, SOP- of UMAX-behuizing met standaardgaatjesprinten. Hierdoor is het handmatig bedraden van afzonderlijke aansluitingen niet nodig en kunnen SMD-componenten zoals spanningsregelaars, versterkers of logica-IC's rechtstreeks in een breadboard of experimenteerprint worden ingebouwd.
De printplaat beschikt aan beide zijden over doorgemetalliseerde soldeerpads. Afhankelijk van het type behuizing zijn de aansluitingen al vastgelegd; welke pinbezetting wordt gebruikt, hangt af van het gekozen SMD-component. Zo vervalt de foutgevoelige bedrading van afzonderlijke aansluitingen, terwijl de benodigde soldeerinspanning beperkt blijft.
Toepassingsgebieden zijn prototypeprojecten waarbij alleen SMD-versies van bepaalde componenten beschikbaar zijn, of werkzaamheden waarbij meerdere verschillende typen behuizingen in één schakeling nodig zijn. De adapterprint verkort de opbouwtijd aanzienlijk wanneer er vaak met verschillende SMD-componenten wordt geëxperimenteerd.
Voorwaarde is dat de juiste adapterprint voor de gebruikte behuizing wordt gekozen. Een loep of stereomicroscoop helpt bij nauwkeurig solderen in het SMD-bereik. Het component zelf moet afzonderlijk worden aangeschaft.
Veiligheidsinstructie
Deze adapterprint is uitsluitend bestemd voor het opbouwen van prototypes en voor test- en ontwikkeldoeleinden. Soldeerwerkzaamheden bij hogere temperaturen vereisen voorzichtigheid vanwege verbrandingsgevaar en voldoende ventilatie. Werkzaamheden aan of in de buurt van elektrische installaties zijn voorbehouden aan elektrotechnisch vakpersoneel; raadpleeg bij onduidelijkheden vóór ingebruikname een elektrotechnisch vakpersoon.
Leveringsomvang
- 1× SOT23 / SOP-10 / UMAX naar DIP-adapterprint - SMD-naar-DIP-breakout (0,5 mm & 0,95 mm pitch)
