Soldeeroefening - Rood LED-lichtspel XY-plotter (CHA-81)

Productoverzicht

• Soldeeroefening in creditcardformaat met twee rode leds en plotteraansturing
• Oefen het plaatsen van SMD- en through-hole-componenten
• De voltooide schakeling creëert geanimeerde lichtpatronen op twee leds
• Aansluiting op XY-plotteruitgangen of PWM-uitgangen van microcontrollerboards
• Voeding van 5 V via standaard-USB of een externe voedingsbron

Productbeschrijving

Deze soldeeroefening laat twee rode leds gecontroleerd knipperen en traint tegelijkertijd het plaatsen van componenten op een zo klein mogelijke ruimte. De module gebruikt de analoge uitgangen van een XY-plotter of PWM-signalen van microcontrollerboards om de helderheid van de leds te regelen en lichteffecten te creëren.

Bij het plaatsen worden SMD- en through-hole-componenten gecombineerd op een printplaat in creditcardformaat. Wie beide montagemethoden wil oefenen, profiteert van deze gemengde bestukking. De voltooide animaties worden live afgespeeld zodra de voeding is ingeschakeld.

Toepassingen variëren van soldeeroefeningen in een cursus tot het werken met robotcontrollers en het prototypen van weergave-effecten. In combinatie met een XY-plotter ontstaat visuele feedback voor asbewegingen.

Voor gebruik zijn een 5-V-voeding, een USB-aansluiting of externe voedingsbron en een zender voor PWM-signalen of plottercompatibele uitgangen vereist. De schakeling is onderhoudsvrij en hoeft achteraf niet te worden gekalibreerd.

Veiligheidsinformatie

Werken met een soldeerbout en vloeimiddel vereist goede ventilatie en beschermingsmiddelen tegen soldeerdampen. De voltooide module is uitsluitend bestemd voor prototyping en ontwikkelingsdoeleinden en niet voor gebruik in wisselstroomcircuits. Werkzaamheden aan of in de directe nabijheid van elektrische installaties mogen uitsluitend door een elektromonteur worden uitgevoerd.

Leveringsomvang

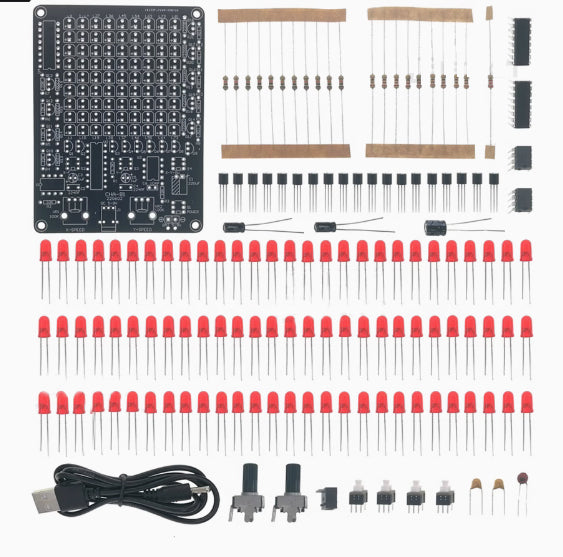

• 1x Soldeeroefening - Rood led-lichtspel (CHA-81)
