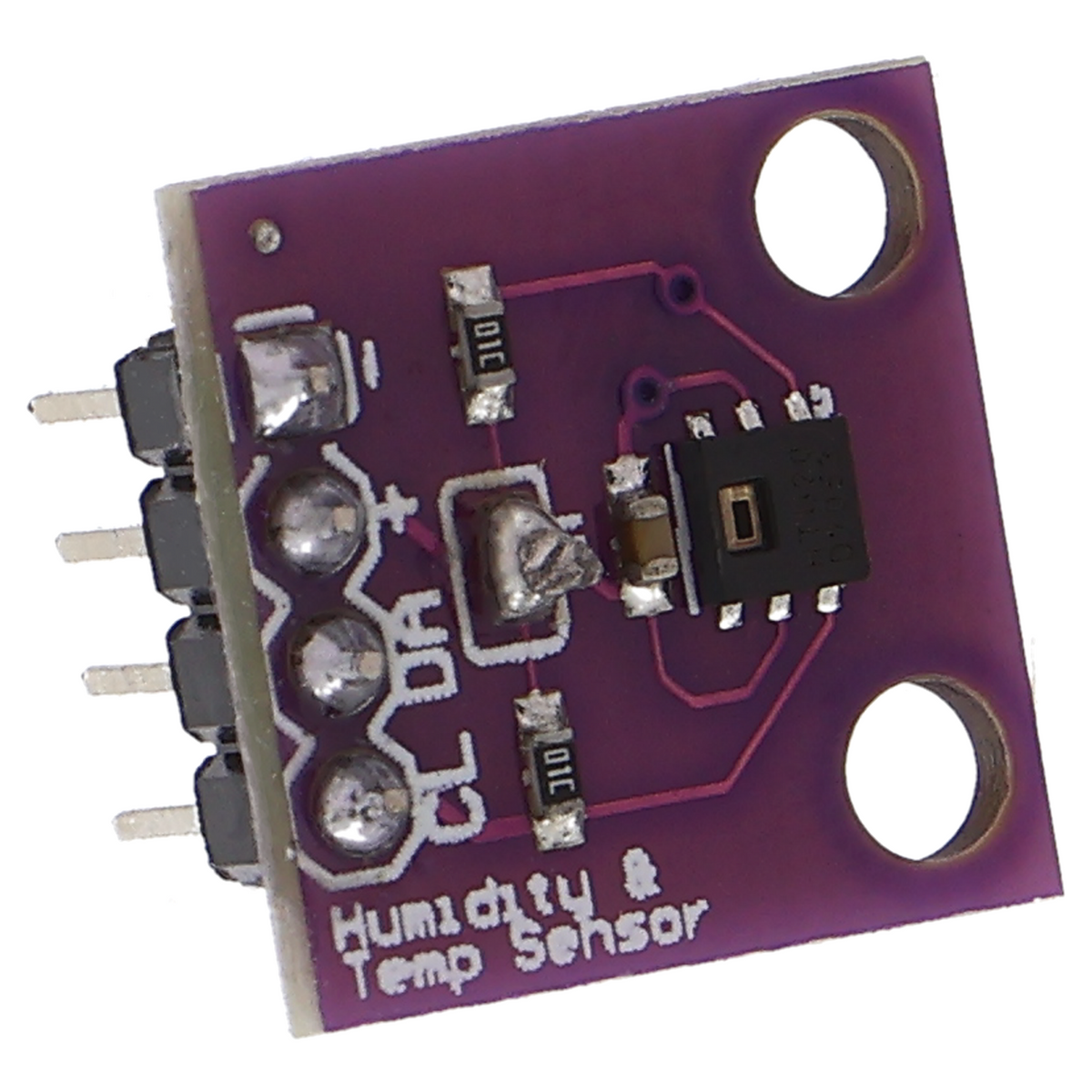

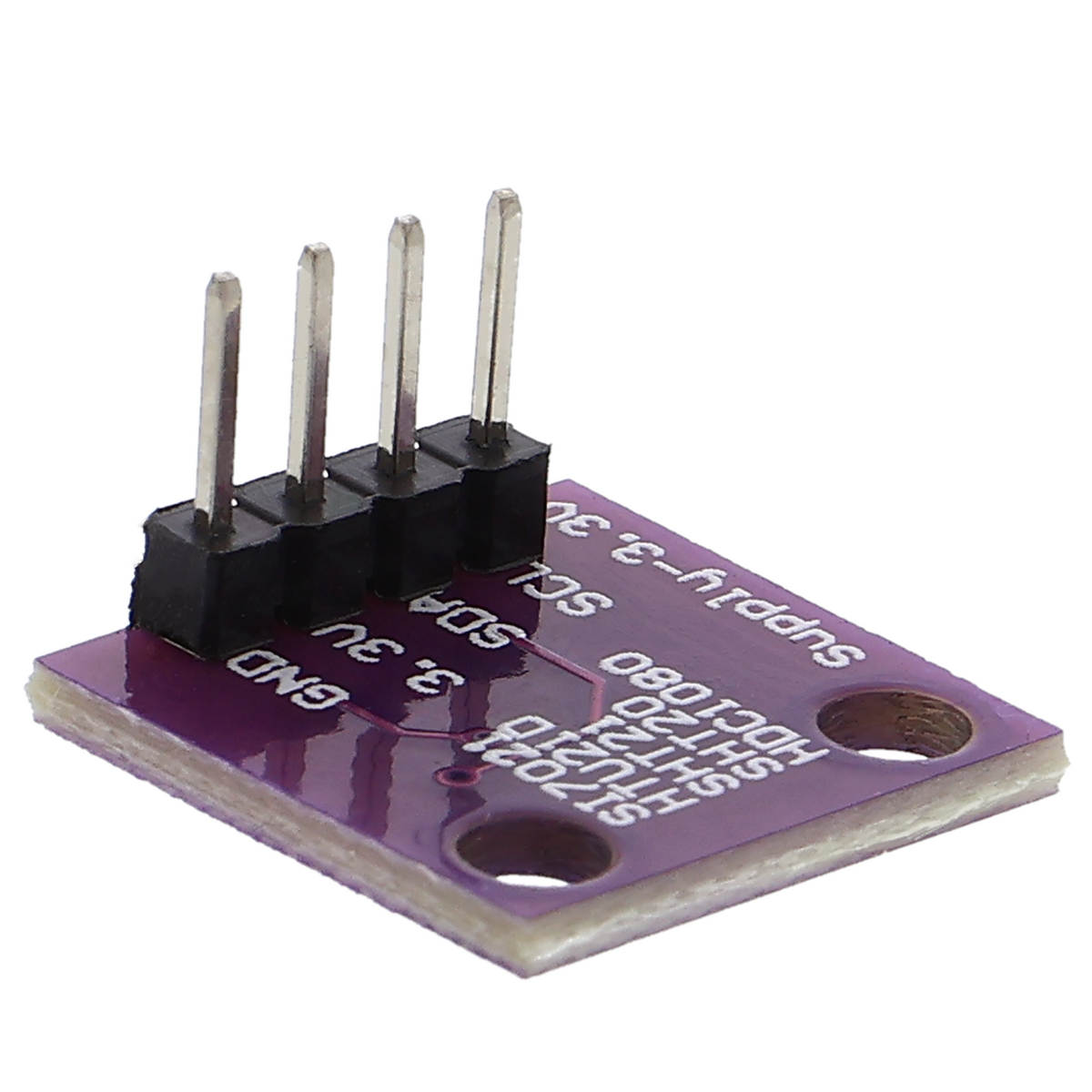

SHT20-temperatuur- en vochtigheidssensor - digitaal, I2C, zeer nauwkeurig

Productoverzicht

• Meet temperatuur en luchtvochtigheid gelijktijdig, digitaal uitleesbaar
• Meetbereik temperatuur −40 °C tot +125 °C, luchtvochtigheid 0 tot 100 % r.v.
• Nauwkeurigheid ±2 % voor luchtvochtigheid, ±0,3 °C voor temperatuur
• I2C-interface, adresseerbaar, meerdere sensoren op één bus
• Voeding 2,4 tot 5,5 V, ruststroom lager dan 1 µA
• SMD-behuizing met vier contacten, compacte constructie

Productbeschrijving

De SHT20 is een gecombineerde temperatuur- en vochtigheidssensor met digitale interface voor prototype- en testopstellingen. Hij meet beide waarden gelijktijdig en geeft de meetwaarden via de I2C-bus door, waardoor slechts twee signaalleidingen plus voeding nodig zijn.

Het werkingsprincipe maakt gebruik van capacitieve meetelementen voor de luchtvochtigheid en een temperatuurmeetelement. De sensor kalibreert zichzelf intern; externe afstelling is niet nodig. Meerdere SHT20-modules kunnen parallel op dezelfde I2C-bus worden aangesloten, zonder extra aansluitpinnen in beslag te nemen.

Typische toepassingen variëren van klimaatbewaking in ruimtes of magazijnen en vochtigheids- en temperatuurregeling in laboratorium- of incubatoropstellingen tot foutdetectie in elektronische apparaten. Het brede temperatuurbereik van −40 tot +125 °C maakt ook gebruik onder extremere omstandigheden mogelijk. In de praktijk heeft de sensor zich bijvoorbeeld bewezen voor het bewaken van kassen of het signaleren van condens in temperatuurgecontroleerde systemen.

De voeding komt rechtstreeks van het microcontrollerboard binnen een spanningsbereik van 2,4 tot 5,5 V; een aparte netvoeding is niet nodig. Omdat de sensor is ontworpen voor de I2C-standaard, werkt hij met gangbare ontwikkelplatforms. Indien nodig wordt een pull-upweerstand van ongeveer 10 kΩ per signaalleiding aanbevolen. Voor directe pulmetingen of analoge uitlezing is een analoog-digitaalomzetter vereist.

Veiligheidsinstructie

De sensor is niet bedoeld voor inbouw in het elektriciteitsnet van een woning en dient uitsluitend voor het opbouwen van prototypes en voor test- en ontwikkeldoeleinden. Bij werkzaamheden aan of direct naast de elektrische installatie van een woning is een elektricien vereist; raadpleeg een elektricien als je vóór de ingebruikname onduidelijkheden hebt.

Inhoud van de levering

• 1x SHT20 temperatuur- en vochtigheidssensor - digitaal, I2C, zeer nauwkeurig
