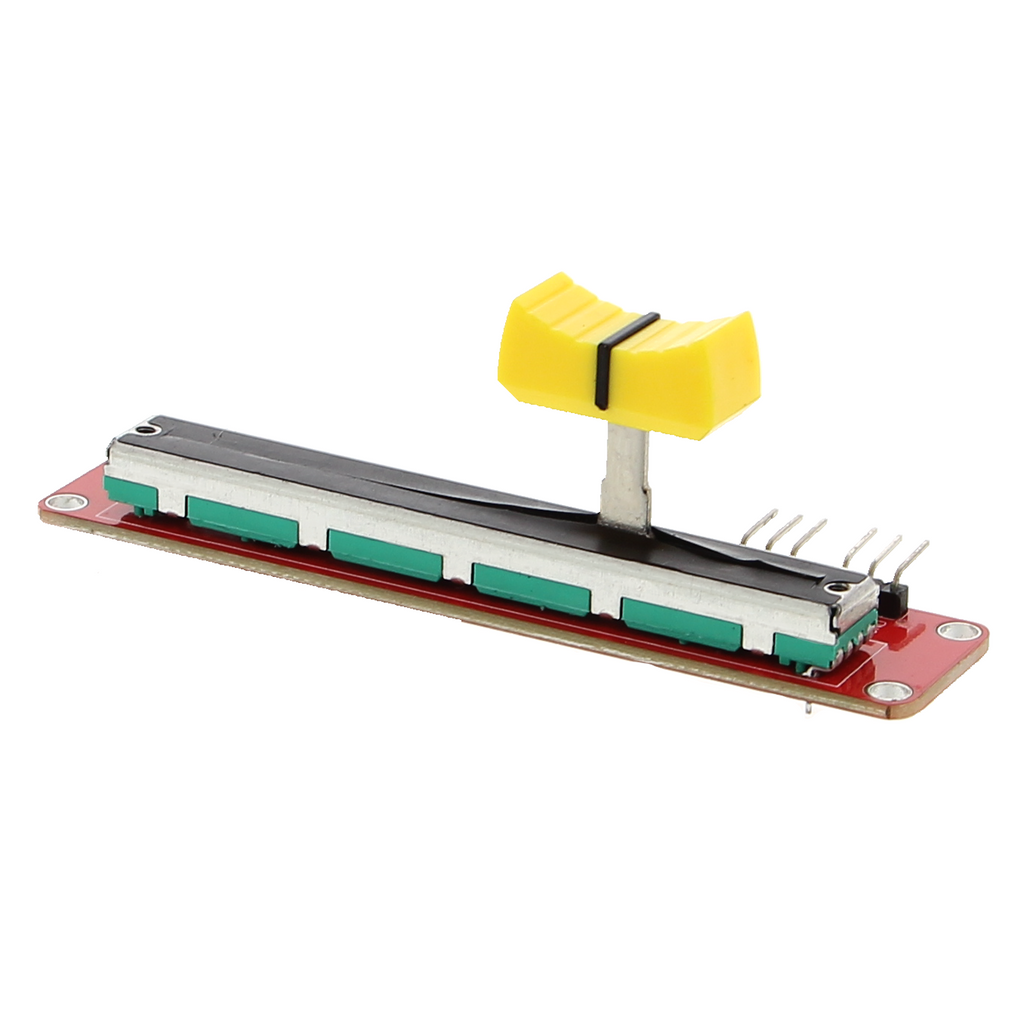

Schuifpotentiometer, lineaire potentiometer - 10k Ohm

Productoverzicht

• Schuifregelaar met lineaire weerstandsverandering, totale weerstand van 10 kOhm
• Slagbereik van 20 mm, bedrijfsspanning tot 12 V
• Aansluiting via drie aansluitingen, ingang en twee uitgangen
• Robuuste kunststofbehuizing met metalen schuifknop
• Laagohmig genoeg voor directe aansturing, geen voorversterker vereist

Productbeschrijving

De schuifpotentiometer is een lineaire schuifregelaar voor analoge spanningsregeling. Hij heeft een weerstand van 10 kOhm en wordt bediend met een schuifknop die een afstand van 20 mm kan afleggen. De aansluiting gebeurt via drie soldeerpunten of pinnen: voeding, massa en aftakking. Zo kan op het middelste contact een analoge spanning van 0 tot de ingangsspanning (maximaal 12 V) worden afgenomen.

Omdat de potentiometer laagohmig is uitgevoerd, kan hij rechtstreeks op microcontrolleringangen worden aangesloten zonder dat er een versterkerschakeling tussen hoeft te worden geplaatst. De spanning op de loper volgt de schuifbeweging lineair, waardoor de fysieke waarde eenvoudig kan worden berekend. De slijtage van de schuifknop is bij incidentele bediening verwaarloosbaar, maar bij gedurende langere tijd veelvuldige verstellingen per minuut kunnen de contacten slijten.

Het onderdeel is geschikt voor regelaars in mobiele robots, bedieningspanelen voor kleine proefopstellingen, volumeregelaars in audioschakelingen of handmatige stuursignalen in prototypes. Ook als positiefeedback voor lineaire aandrijvingen kan een dergelijke potentiometer worden gebruikt wanneer een nauwkeurigheid van ongeveer plus/min vijf procent voldoende is. De slag van 20 mm beperkt het gebruik tot compacte apparaten.

Voor het gebruik is een spanningsbron vereist die de bedrijfsspanning levert. De uitgangsspanning wordt op de middelste aansluiting afgenomen; een analoog-digitaalomzetter in de microcontroller digitaliseert deze. De indeling van de drie aansluitingen wordt aan de hand van het gegevensblad of door eenvoudig doormeten vastgesteld.

Veiligheidsinstructie

De potentiometer is uitsluitend bedoeld voor prototypebouw en ontwikkelingsdoeleinden en is niet geschikt voor installatie in het elektriciteitsnet van een woning. Bij bedrijfsspanningen boven 12 V moet rekening worden gehouden met doorslag van het materiaal; voor hogere spanningen moet een geschikt model worden gekozen. Bij onduidelijkheden over de aansluitingen of de voeding moet een elektricien worden geraadpleegd.

Leveringsomvang

• 1x Schuifpotentiometer. Lineaire potentiometer - 10k Ohm
