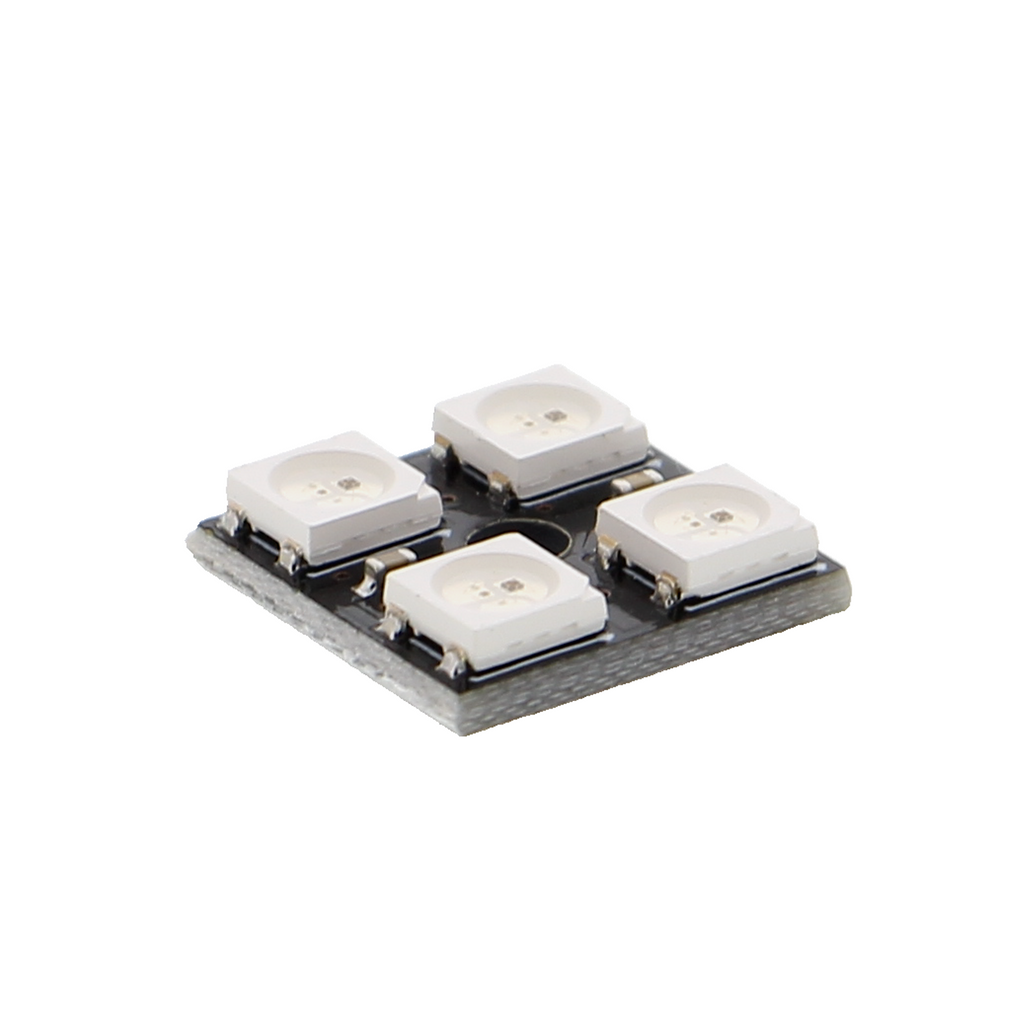

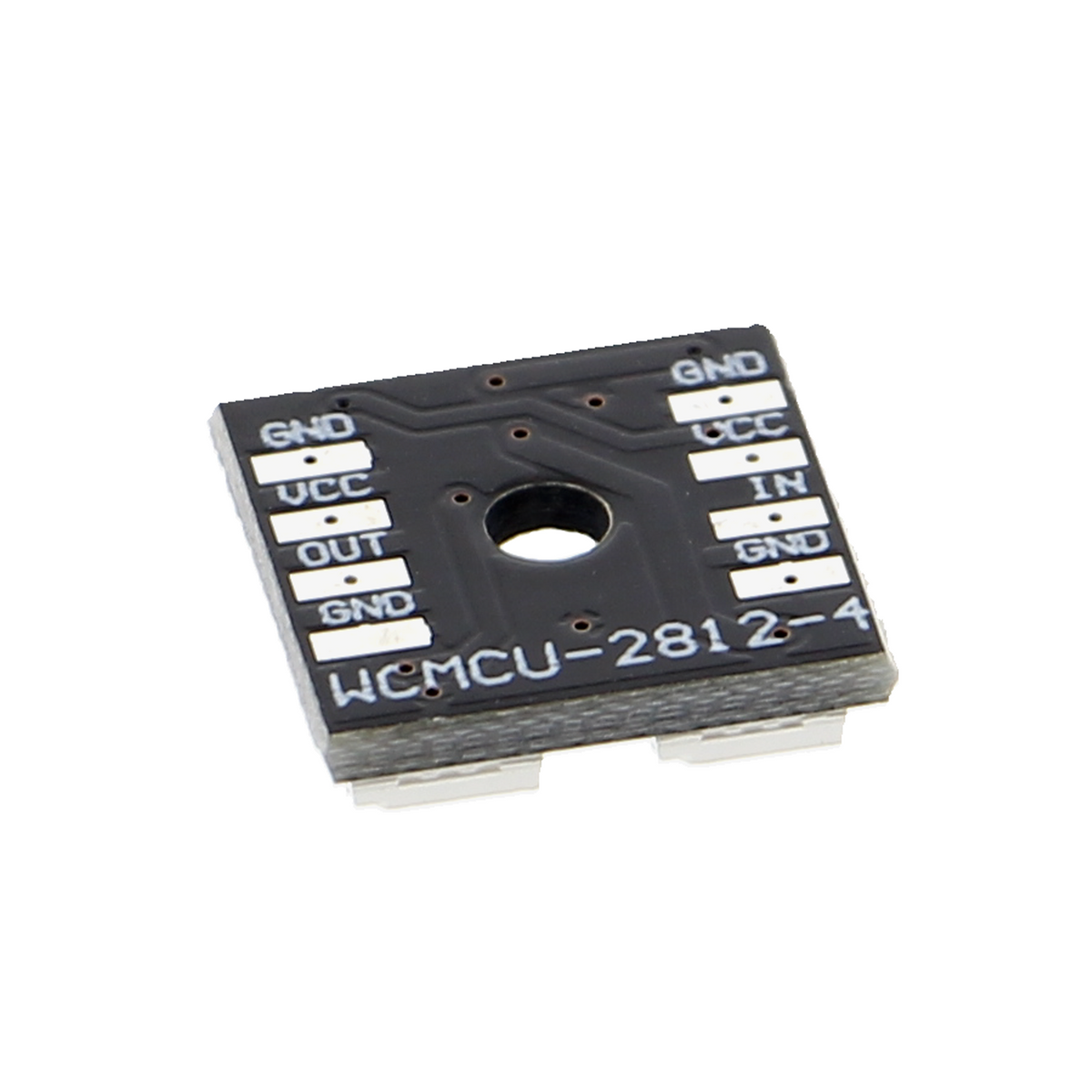

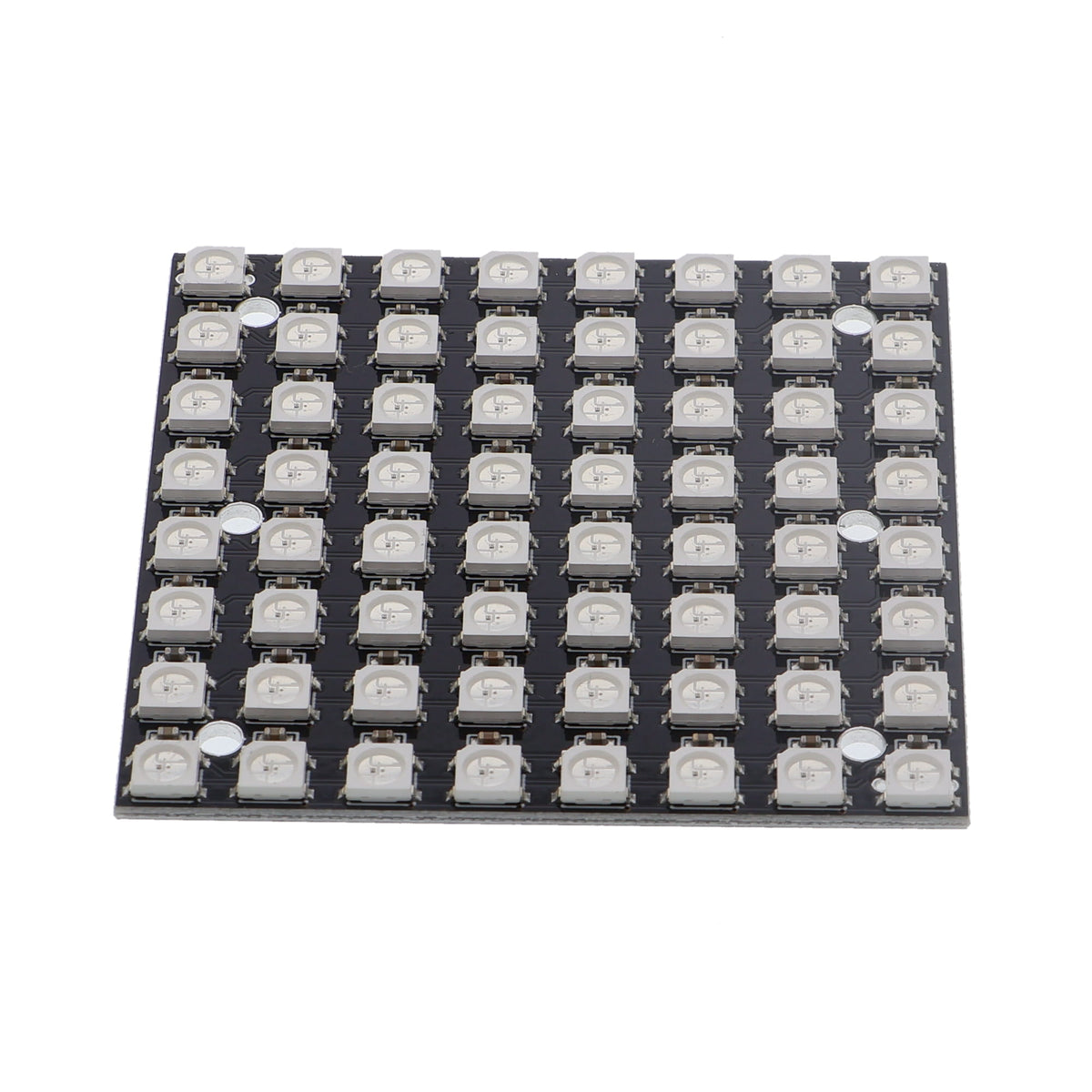

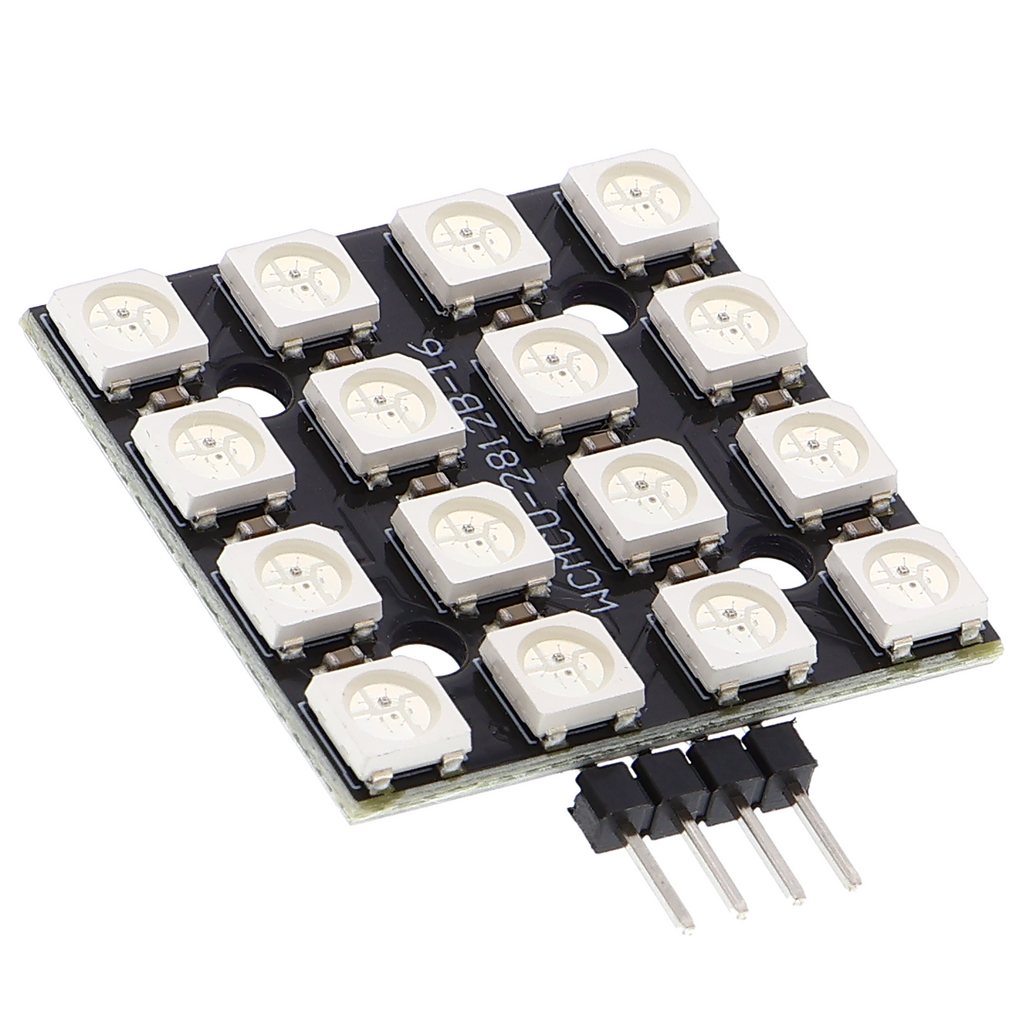

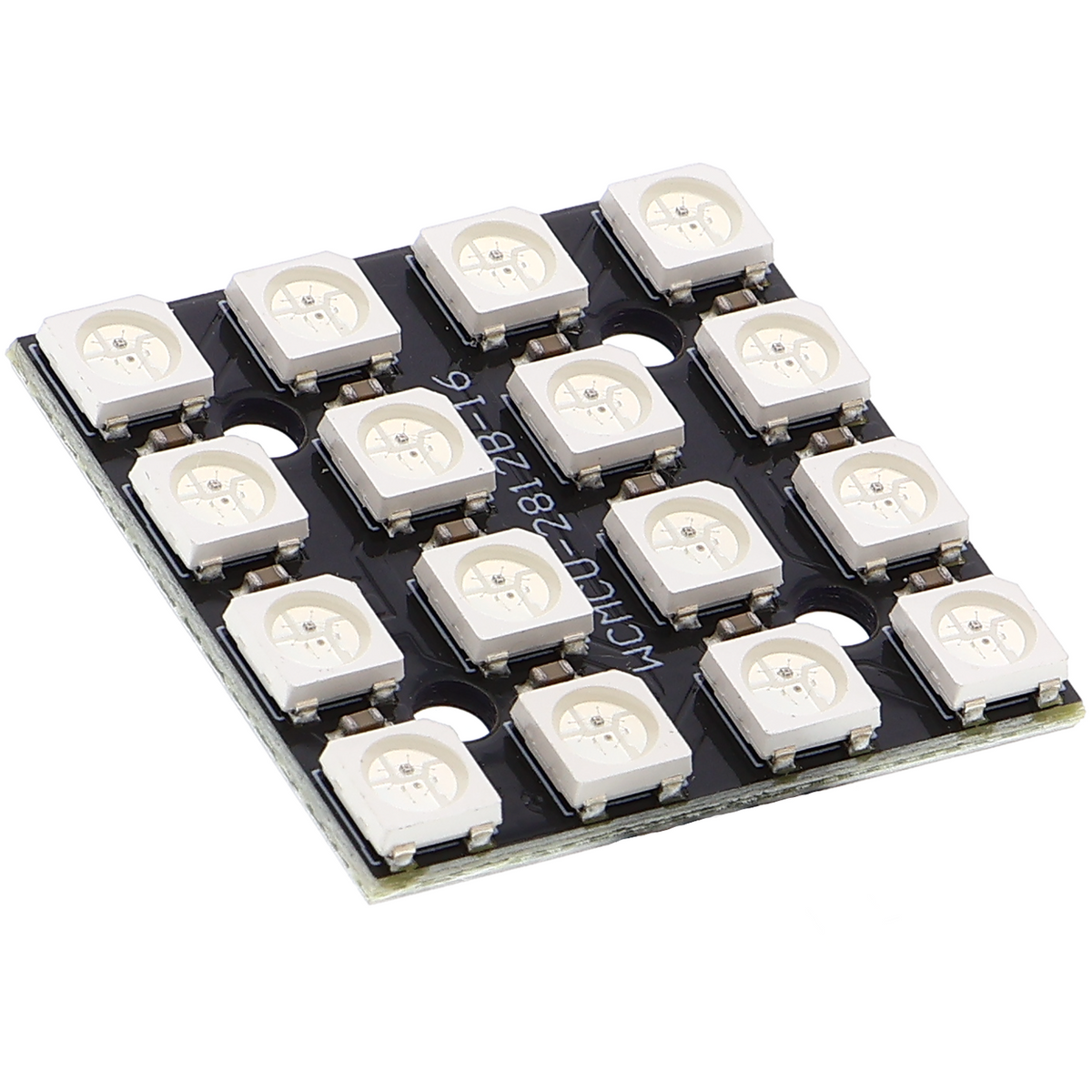

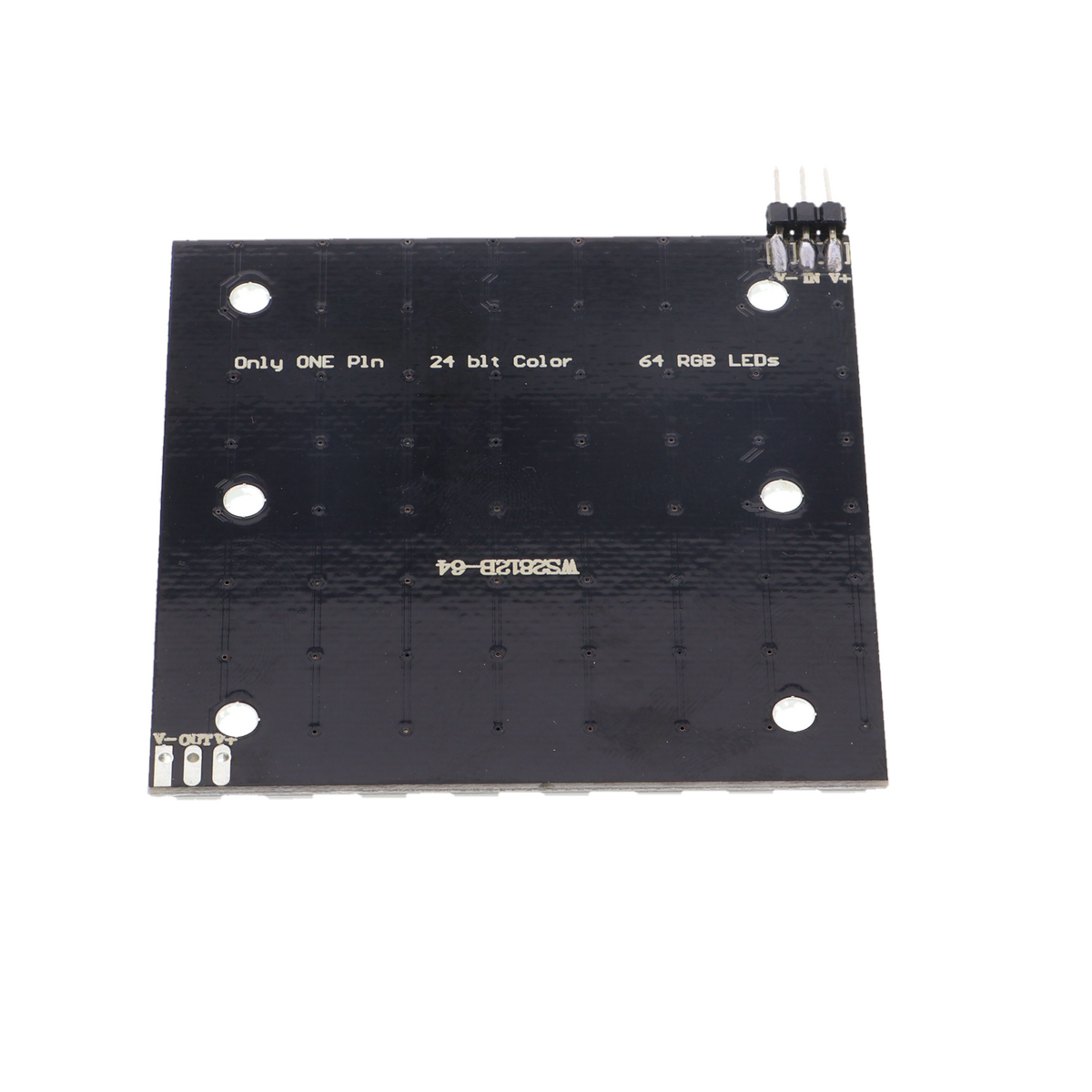

WS2812 RGB-ledprintplaat - adresseerbaar, 3,3-5 V, 4 tot 64 pixels

Productoverzicht

• Printplaat met meerdere adresseerbare RGB-leds van het type WS2812
• Elke led afzonderlijk bestuurbaar via één digitale datalijn
• Voedingsspanning van 3,3 tot 5 V
• Verkrijgbaar in meerdere uitvoeringen met verschillende aantallen leds
• Compatibel met Arduino, ESP32 en Raspberry Pi
• Geïntegreerde besturingschips in elke led maken meer dan 16 miljoen kleurtinten per pixel mogelijk

Productbeschrijving

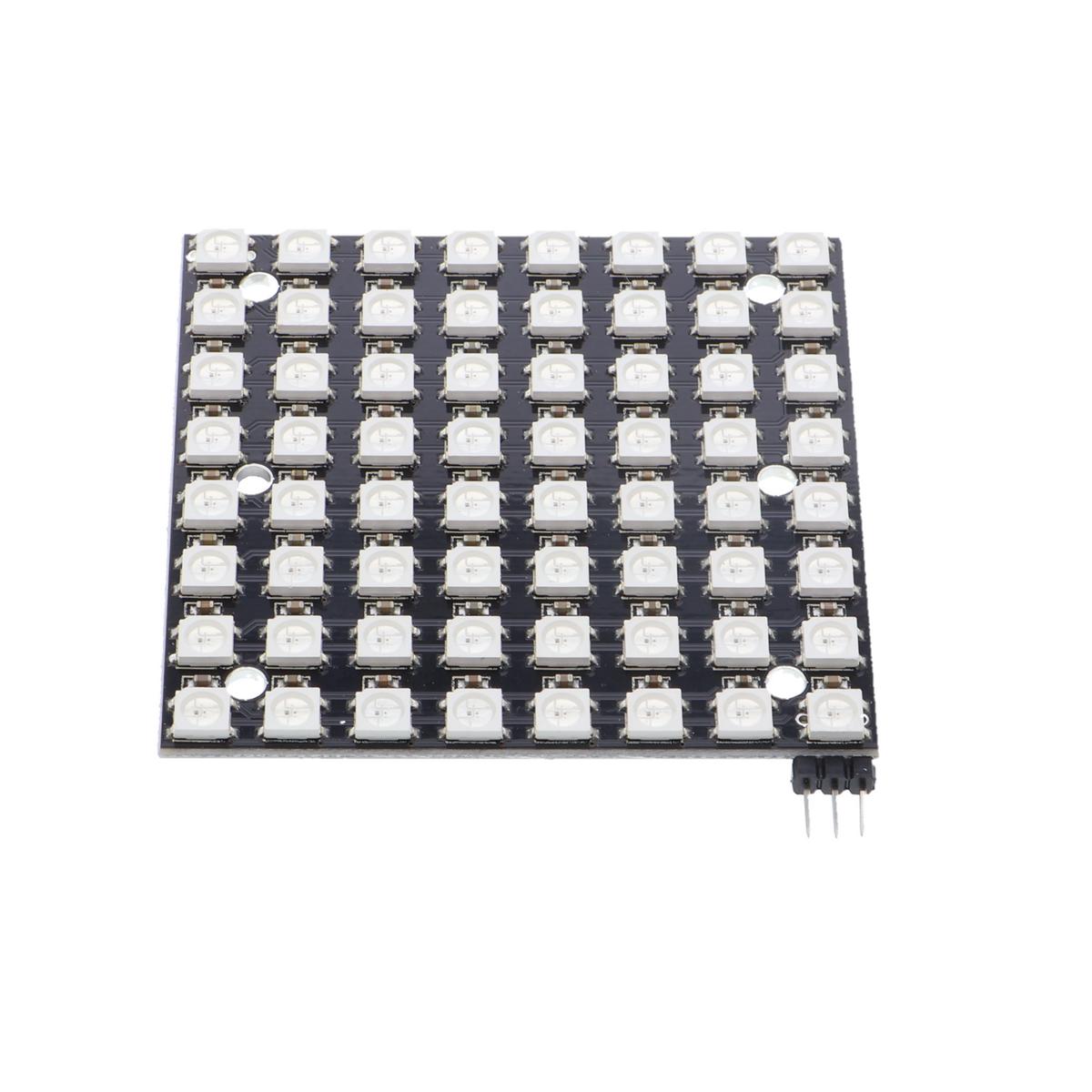

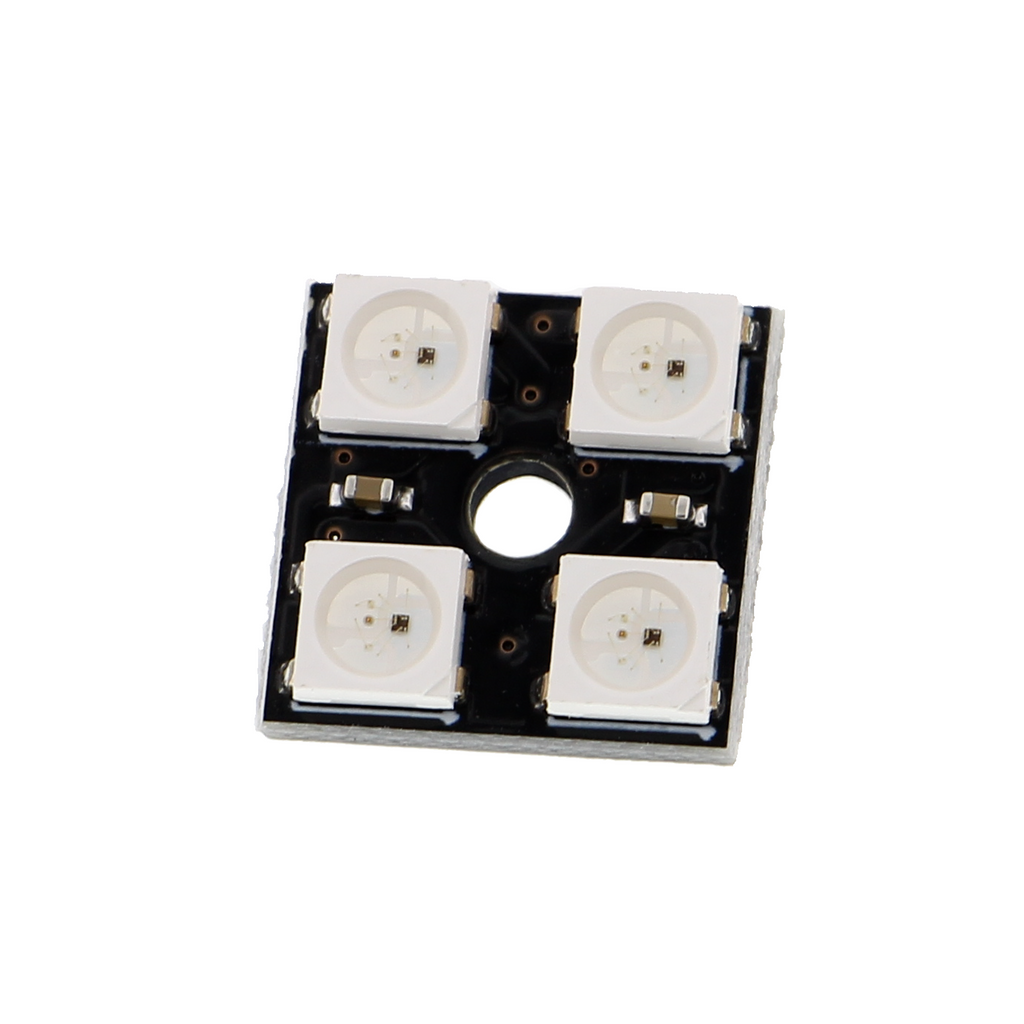

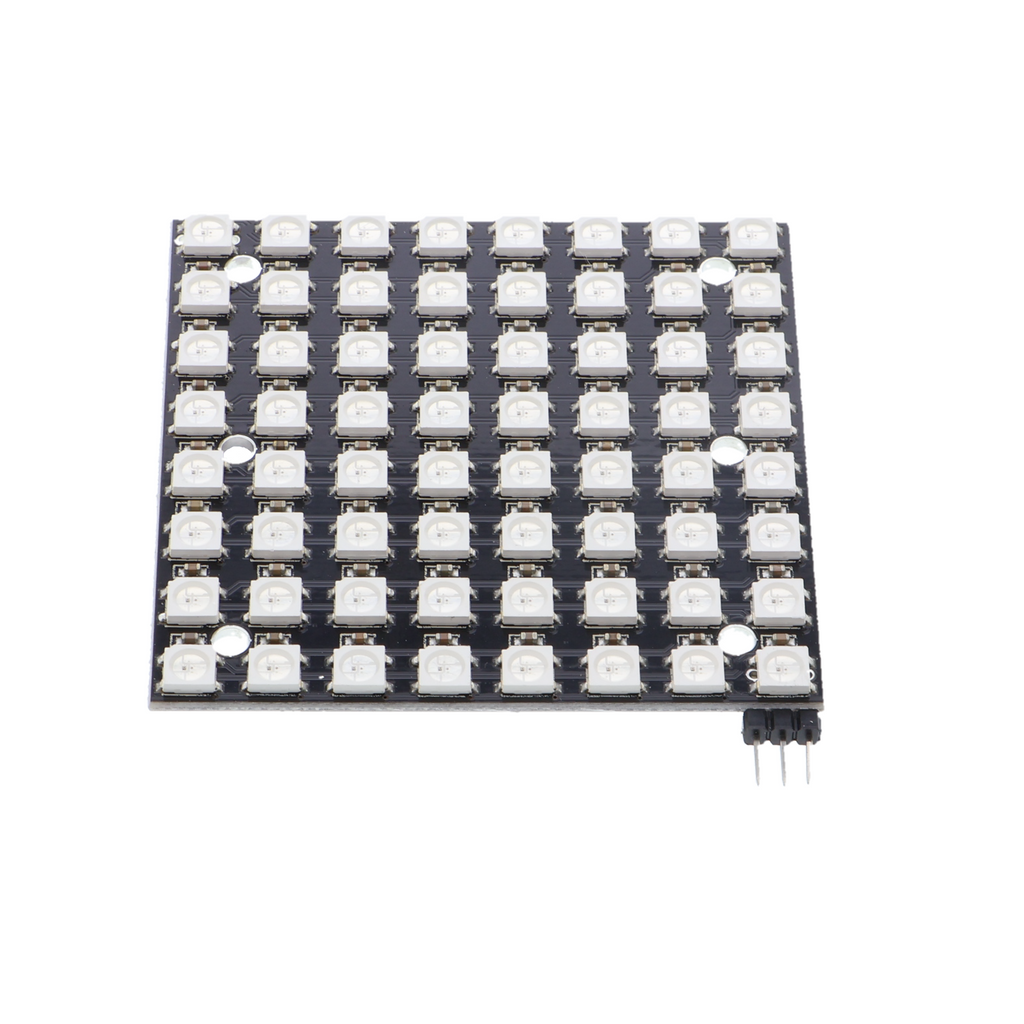

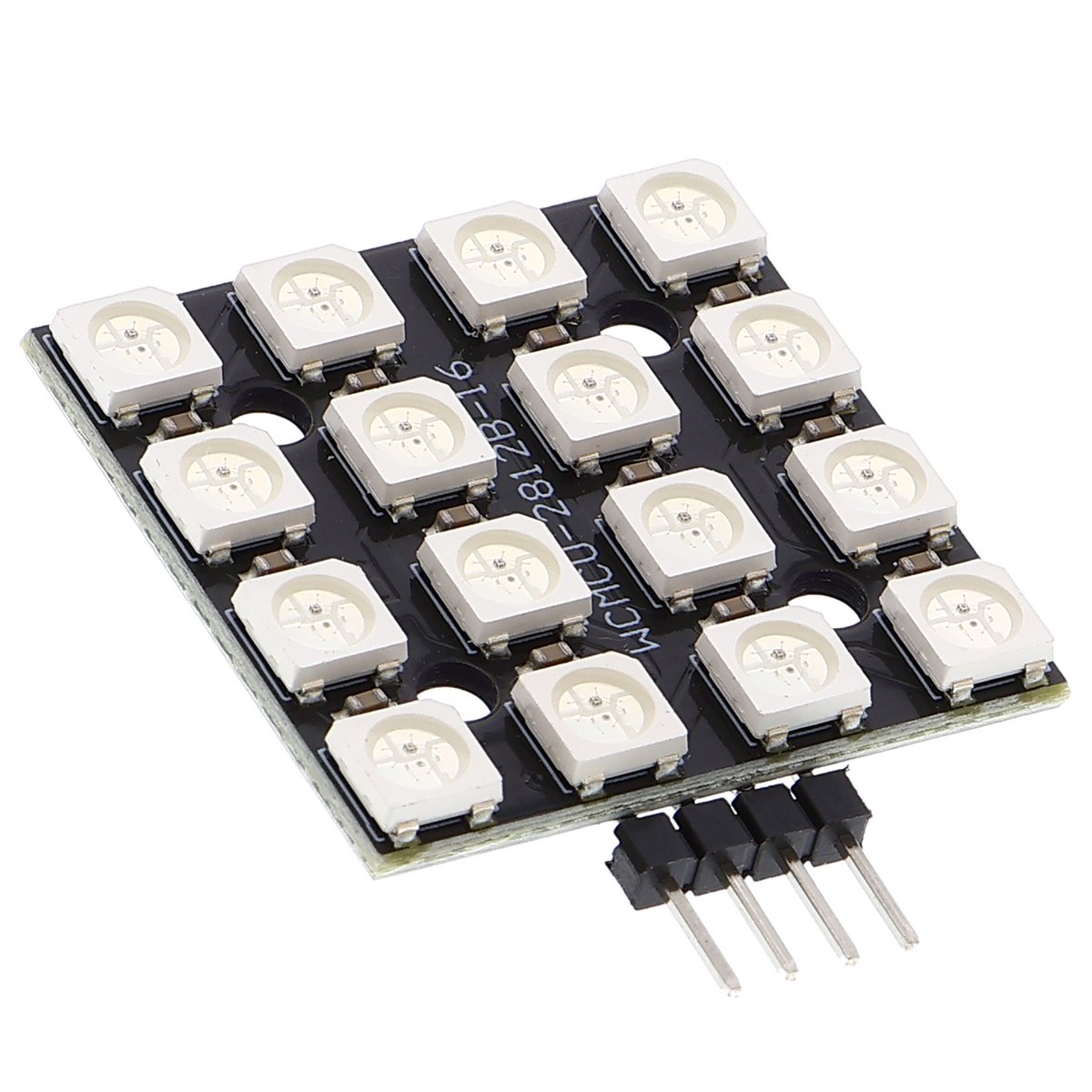

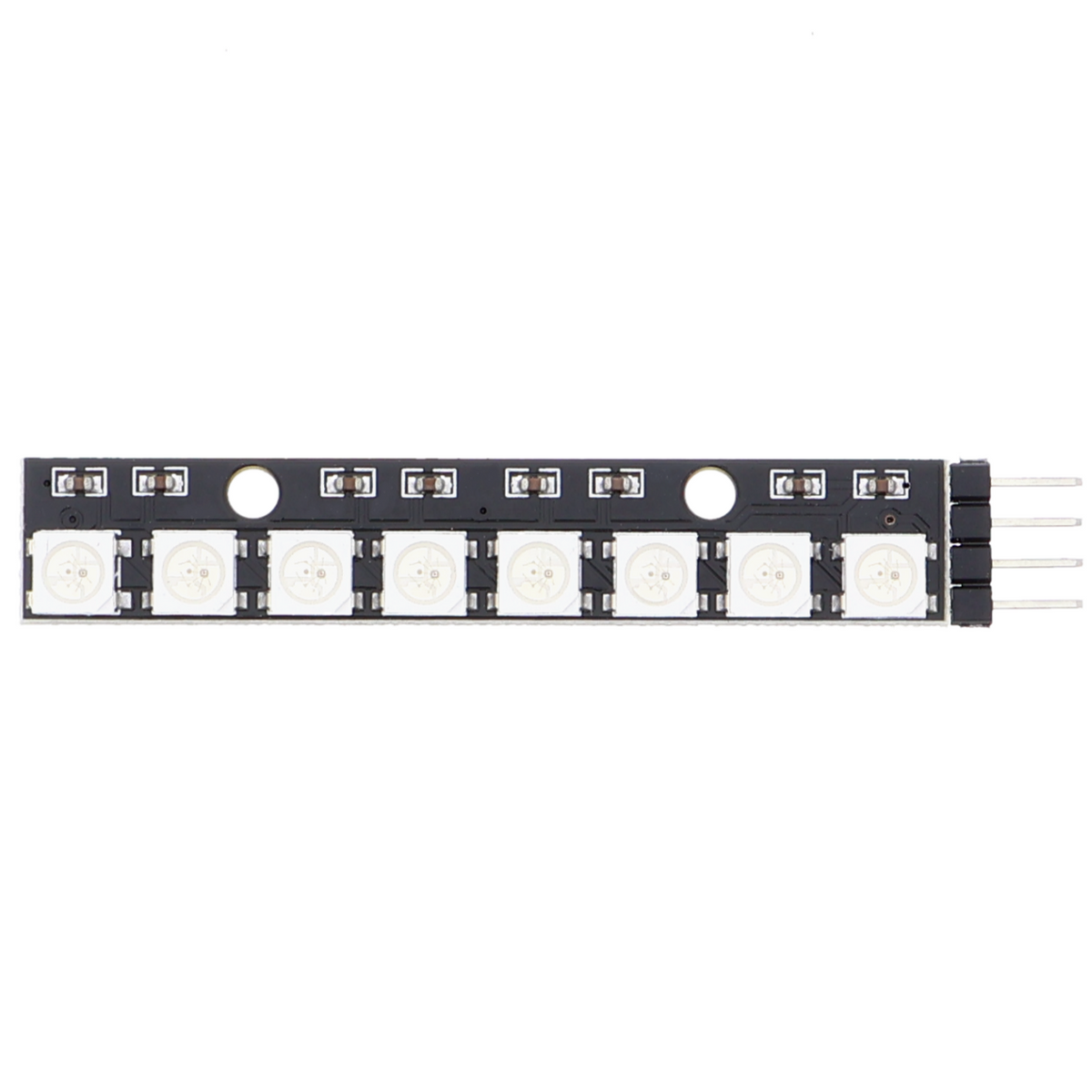

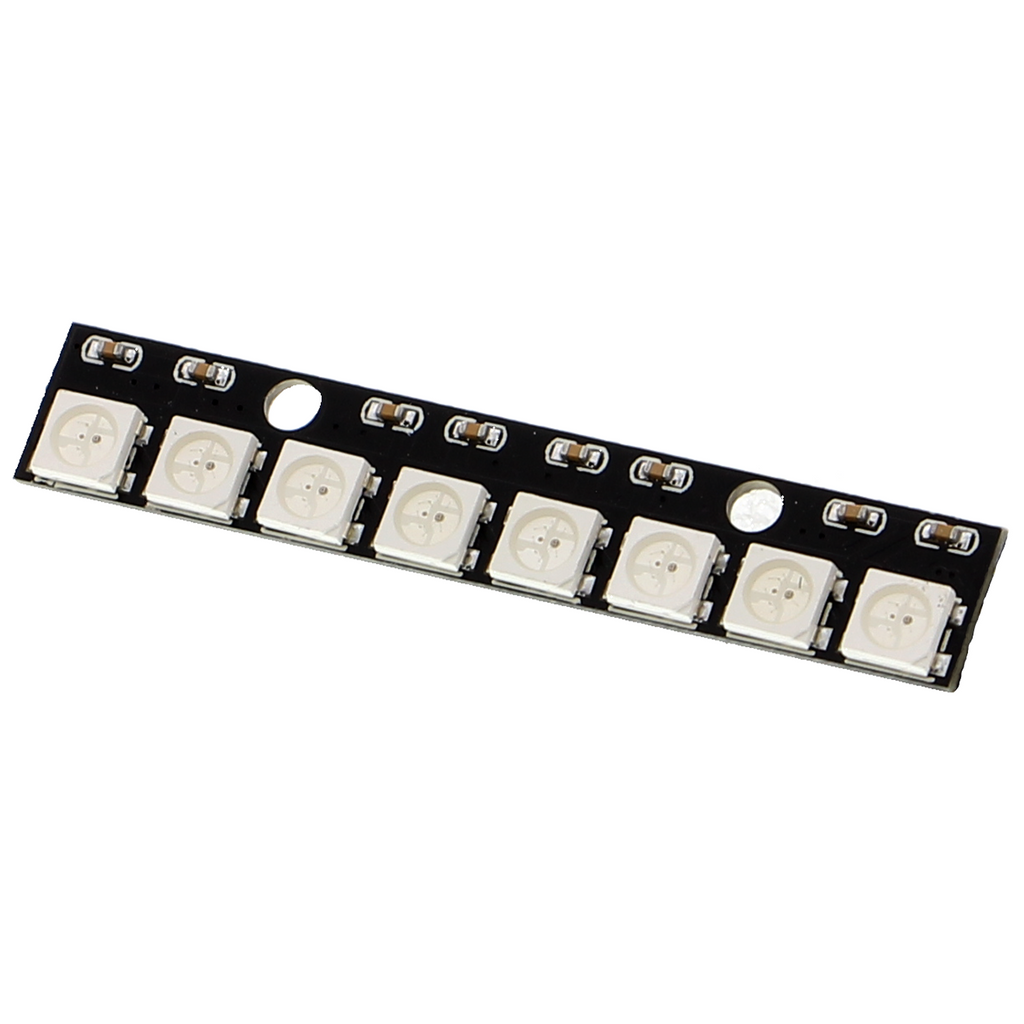

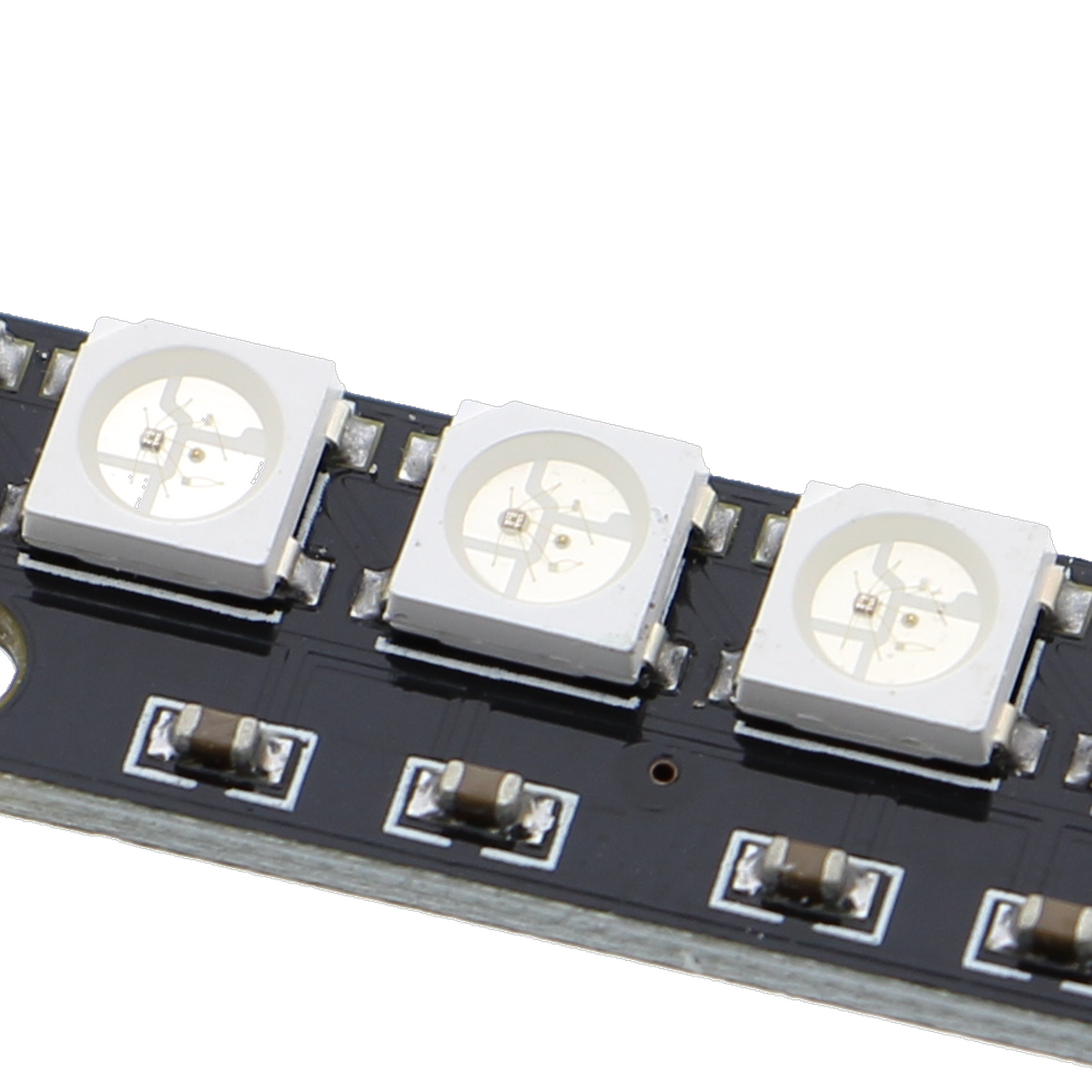

Deze RGB-ledprintplaat bevat meerdere adresseerbare leds van het type WS2812, die af fabriek bedraad in een rij zijn geplaatst. Naast drie gekleurde leds bevat elke led een geïntegreerde besturingschip die de kleurwaarde en helderheid voor die ene led opslaat. Daardoor kan elke led onafhankelijk in een eigen kleur en met een eigen helderheid oplichten.

De aansturing verloopt via één digitale datalijn. Een microcontroller verzendt de kleurinformatie van alle leds als een seriële datastroom. Elke led leest de eigen kleurgegevens uit en stuurt de overige gegevens door naar de volgende led. Zo kunnen willekeurig veel leds via één signaallijn worden aangestuurd. Omdat de datalijn sequentieel werkt, zijn geen afzonderlijke leidingen per led nodig, waardoor microcontrollerpinnen worden bespaard.

De voedingsspanning ligt tussen 3,3 en 5 V. Voor gebruik is een microcontroller met een digitale uitgang en een geschikte aansturingsbibliotheek zoals Adafruit NeoPixel of FastLED vereist. De printplaat is geschikt voor looplichten, kleurverlopen en statusweergaven. Een concreet voorbeeld zijn geanimeerde voortgangsbalken in testapparaten, waarbij elke led een andere bedrijfsfase aangeeft en daarbij soepel van kleur en helderheid verandert.

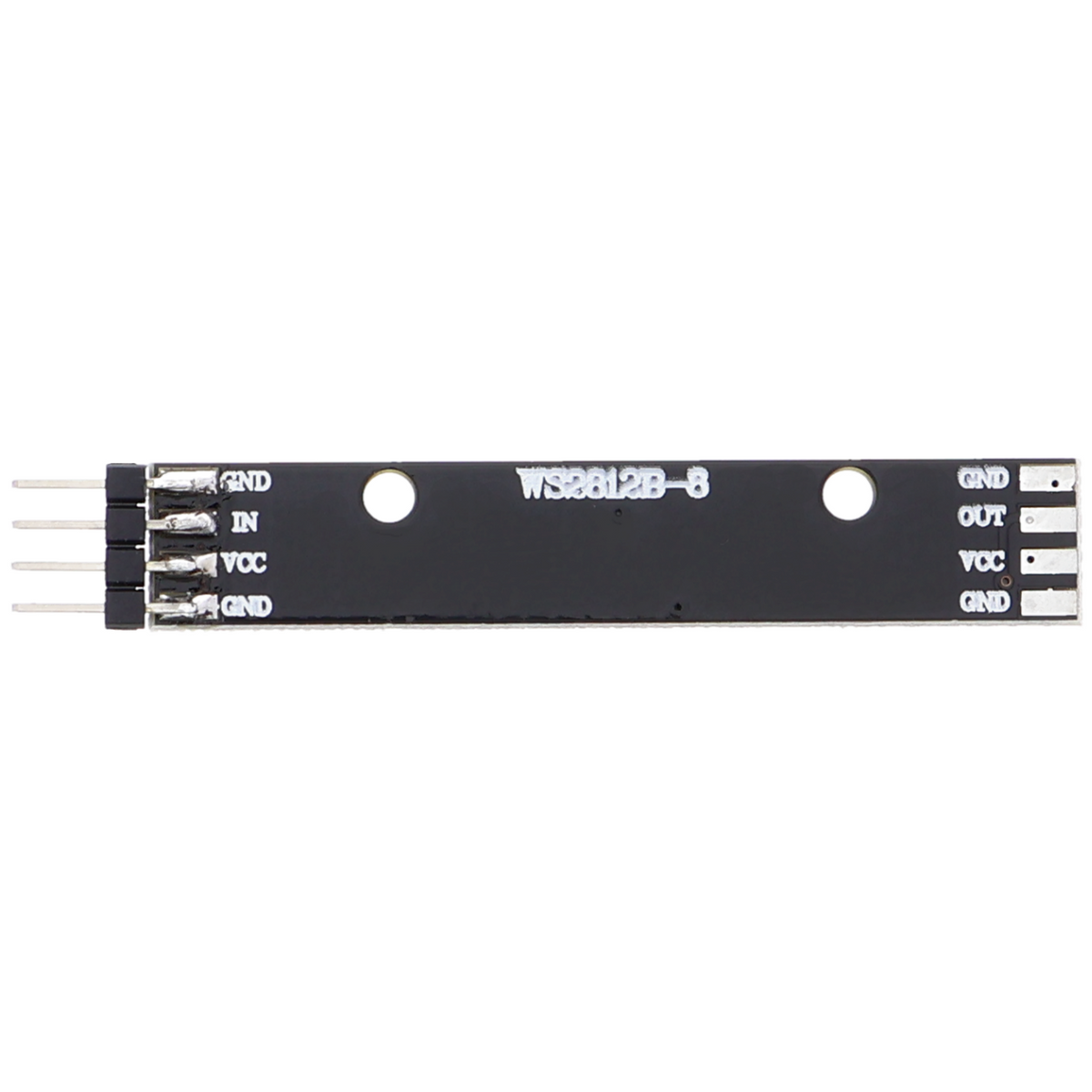

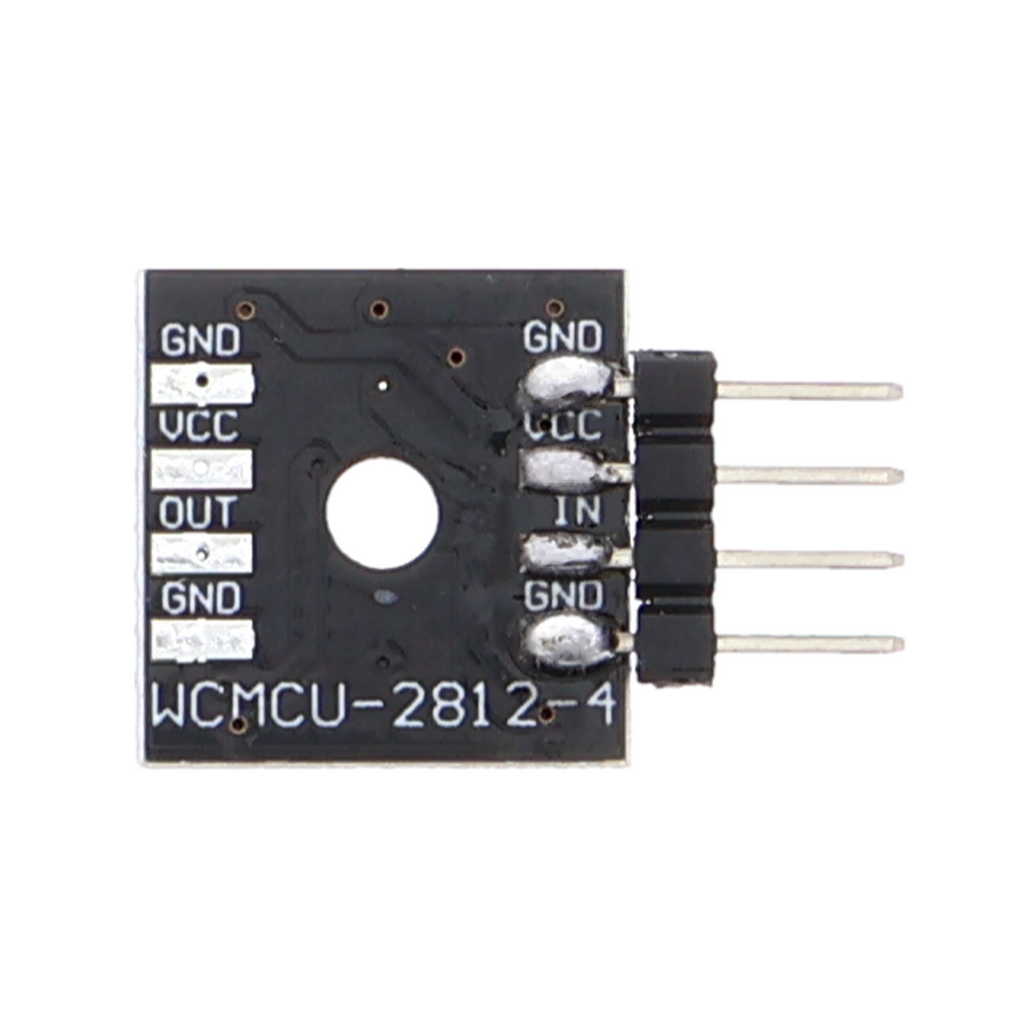

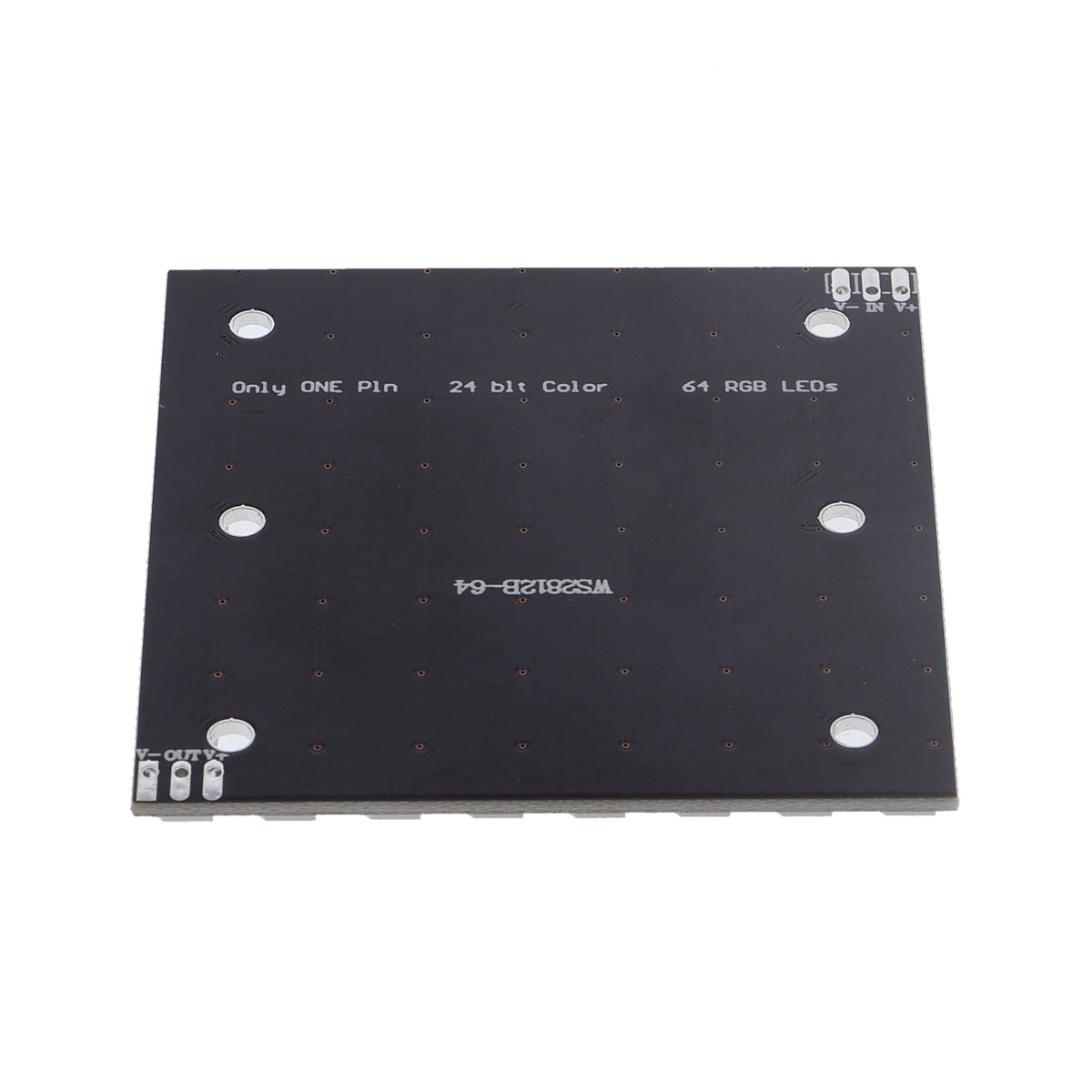

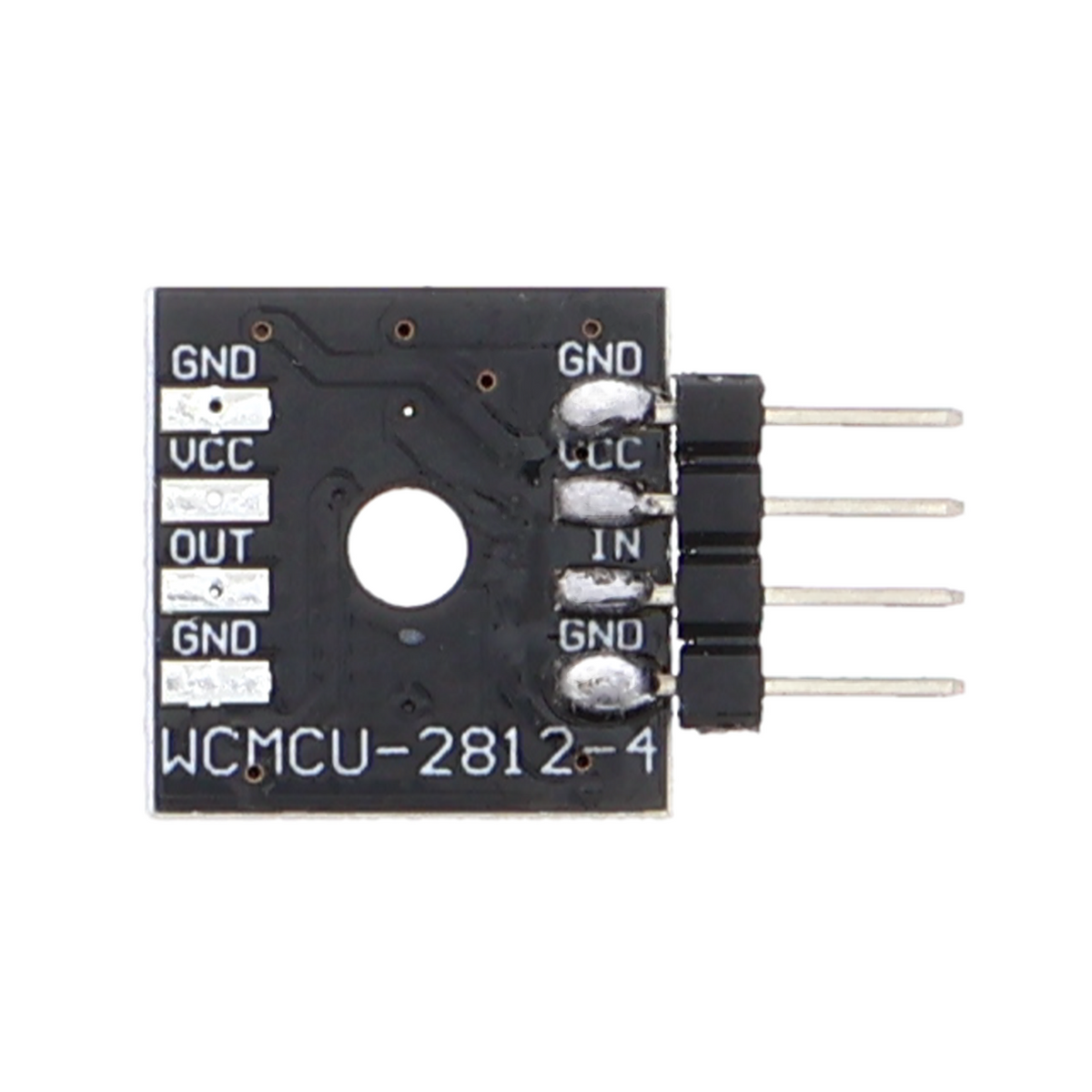

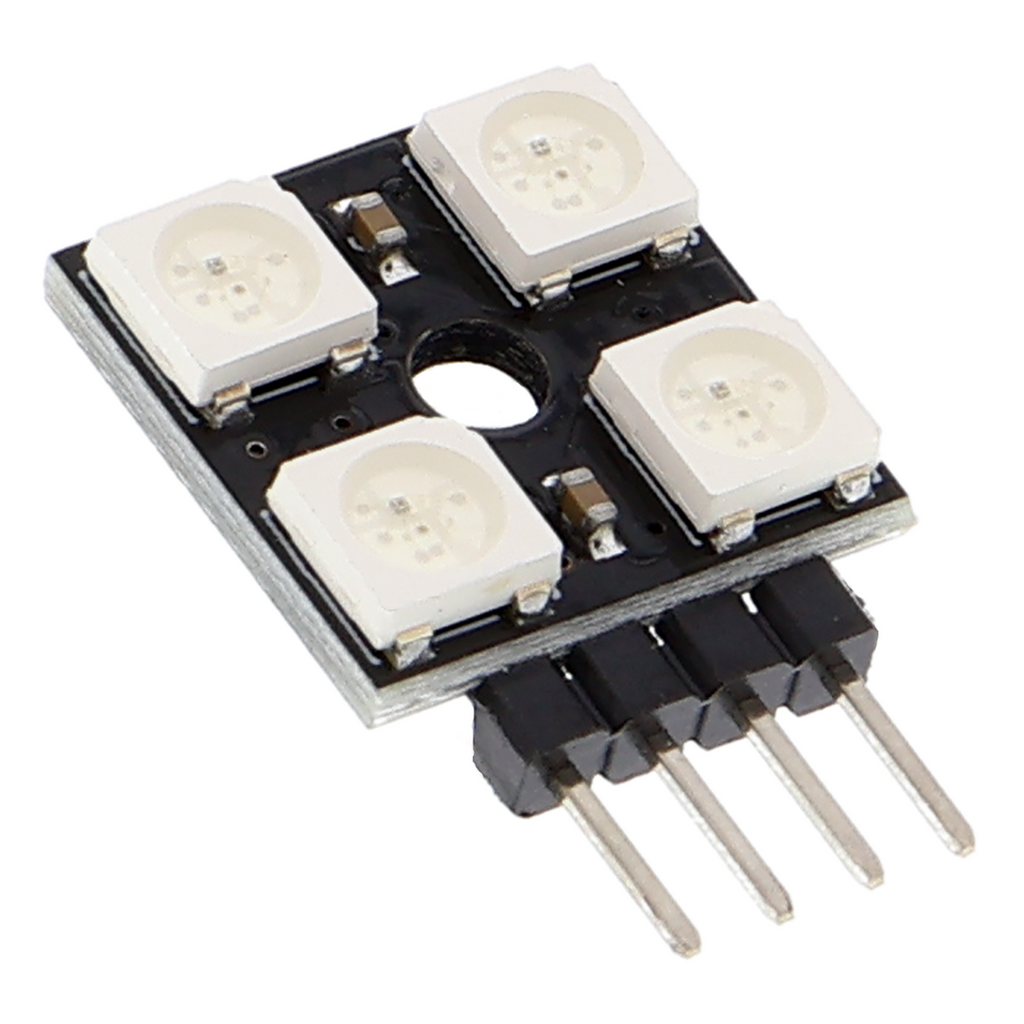

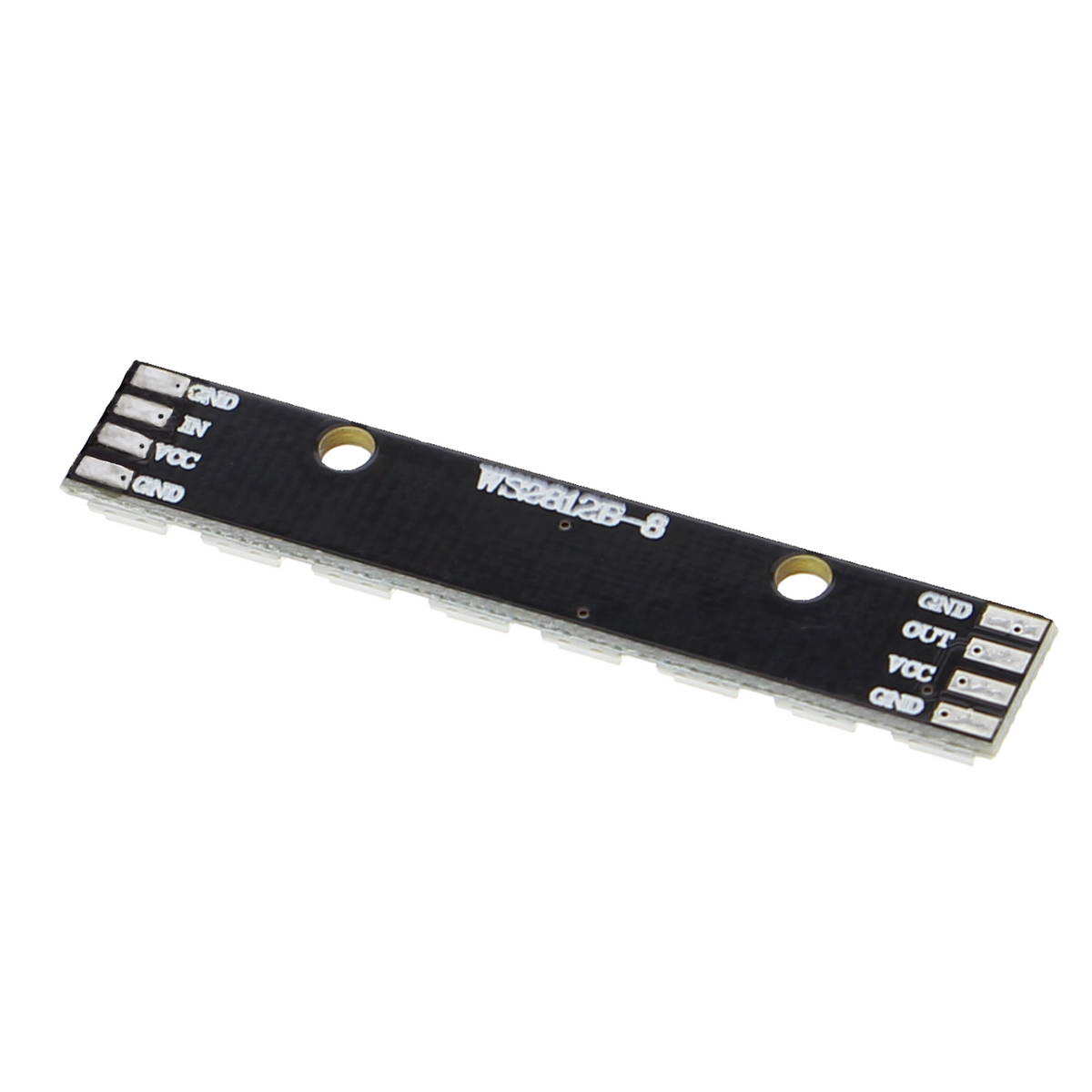

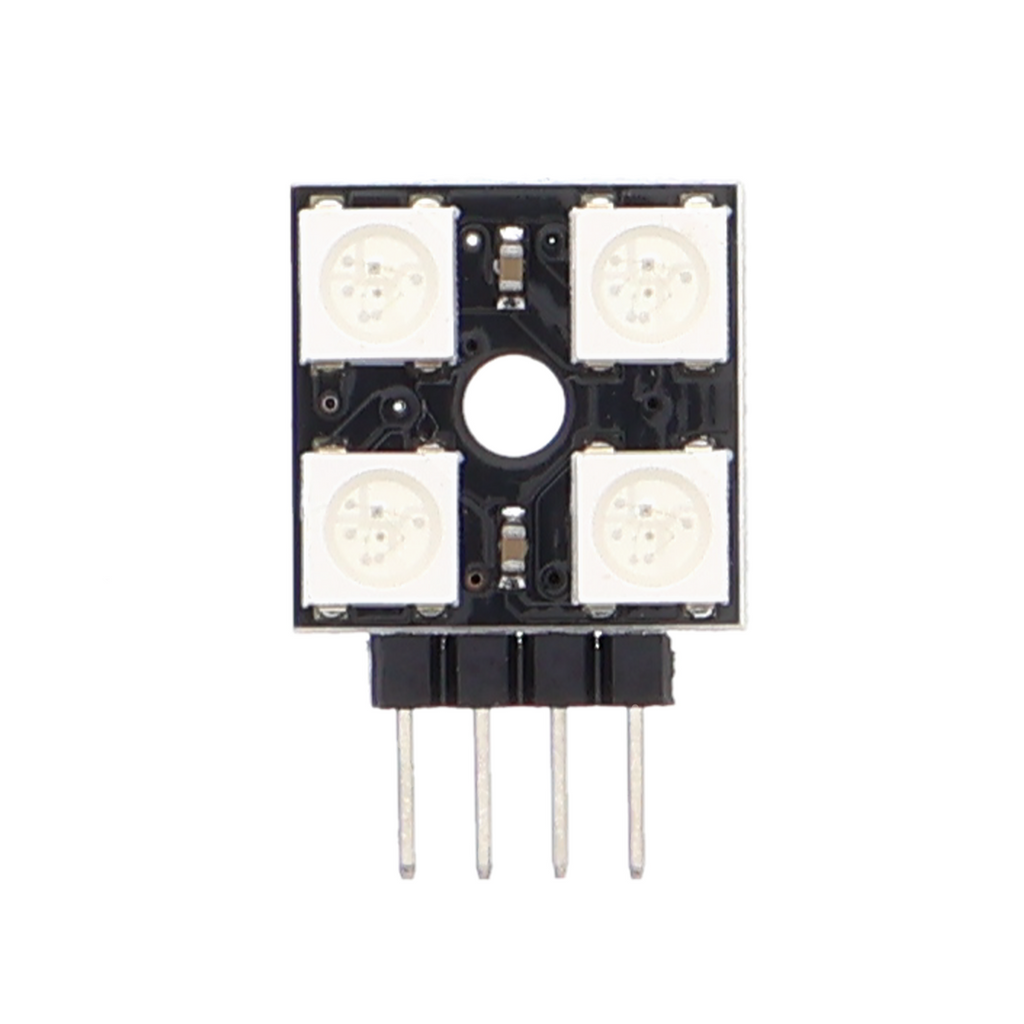

Omdat de leds al gesoldeerd zijn en van jumperpinnen of soldeerpunten zijn voorzien, is afzonderlijk solderen niet nodig. Via de uitgang kunnen extra WS2812-modules of ledstrips in serie worden geschakeld en gezamenlijk worden aangestuurd. De printplaat is verkrijgbaar in meerdere formaten met verschillende aantallen leds.

Veiligheidsinformatie

Let bij het aansluiten op de polariteit van de voeding en de datalijn. Deze module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden en is niet bestemd voor inbouw in het elektriciteitsnet van een woning. Raadpleeg bij vragen over de voeding of de aansluiting op andere systemen een elektricien.

Leveringsomvang

• 1x RGB-ledprintplaat (WS2812, vergelijkbaar met NeoPixel)
