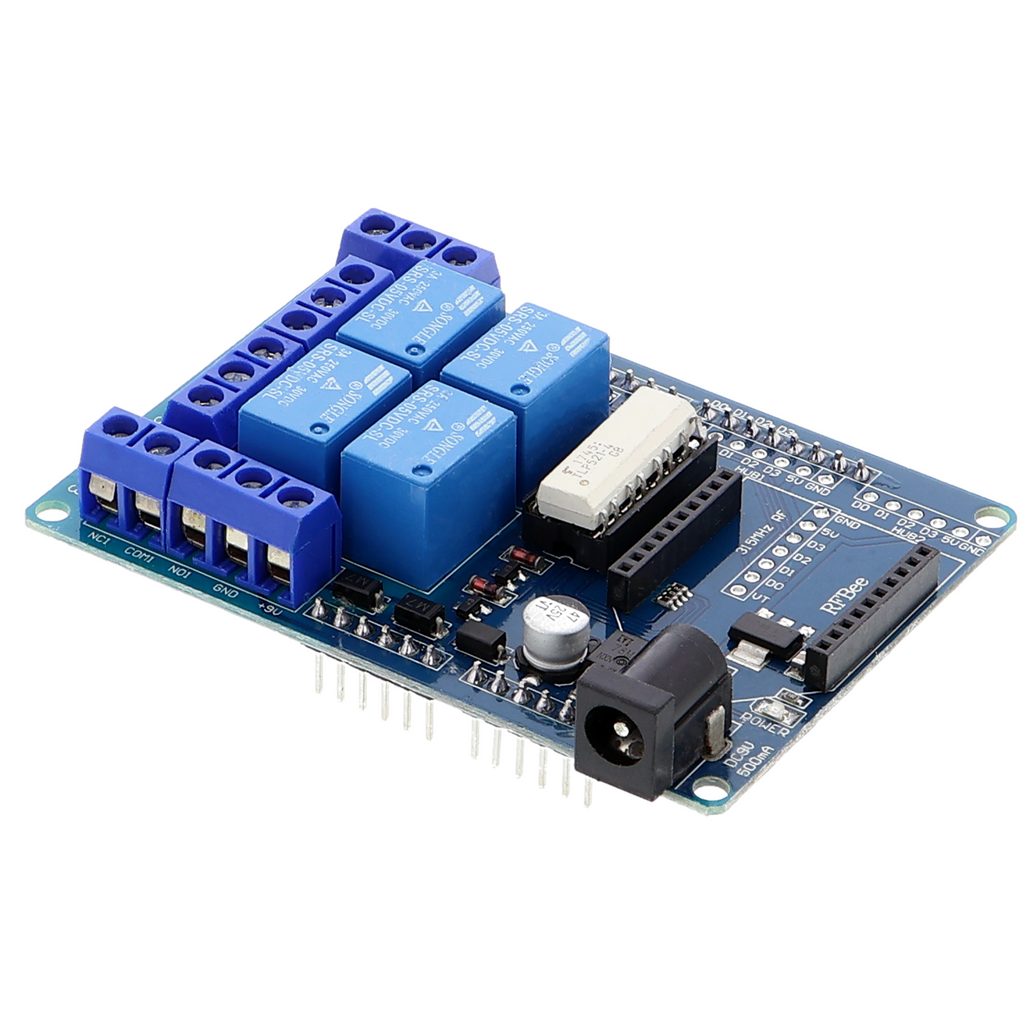

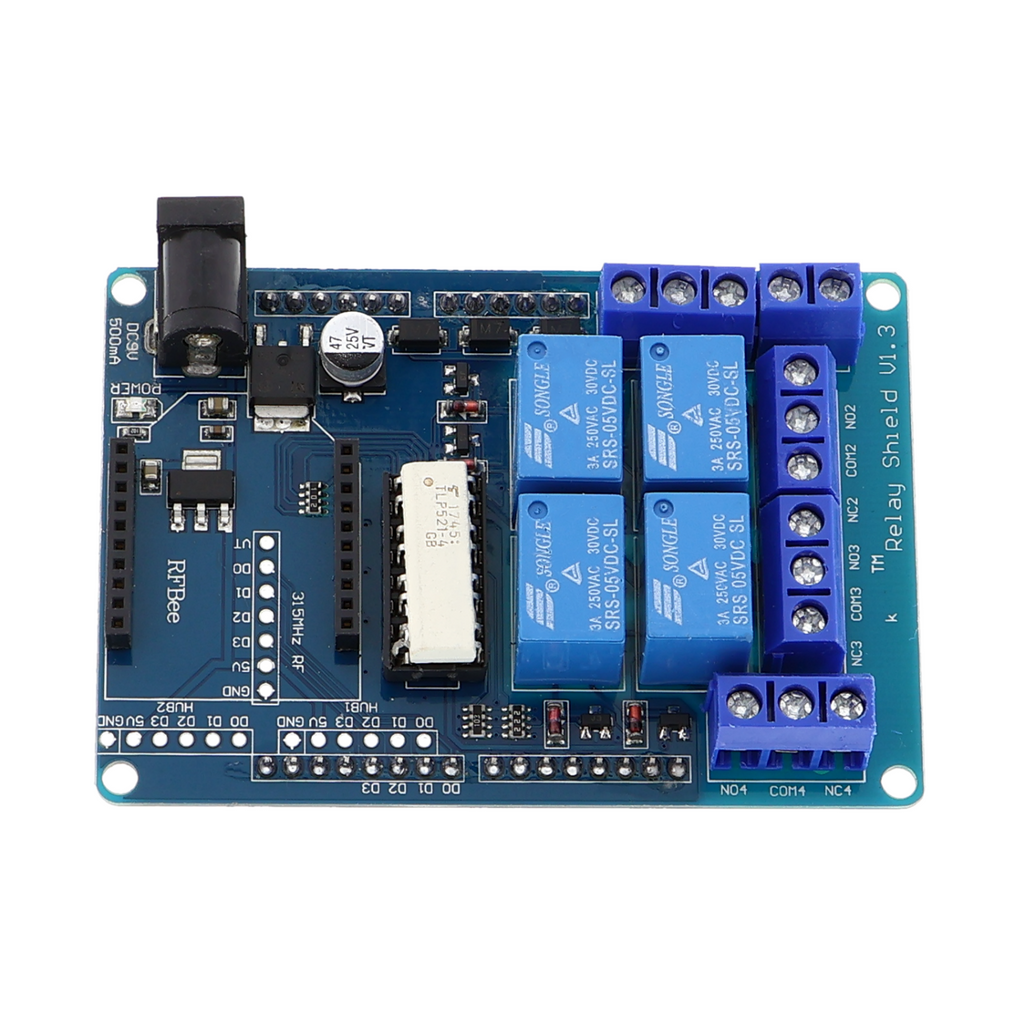

Relais-shield V1.3 Arduino-compatibel, 4 kanalen / Relay Shield V1.3

Productoverzicht

• Uitbreidingsmodule voor Arduino-compatibele boards met vier relaisuitgangen
• Schakelvermogen per kanaal: 10 A bij 250 V AC of 30 V DC
• Directe aansturing via digitale uitgangen van de Arduino
• Vier optisch geïsoleerde ingangen ter bescherming van het board
• Steekverbindingen voor externe belasting- en stroomvoorziening
• In-circuit-jumper voor configuratie van de voedingsspanning

Productbeschrijving

Deze vierkanaalsrelaismodule breidt Arduino-boards uit met de mogelijkheid om AC- en DC-verbruikers met hoge belasting te schakelen. Elk kanaal verbindt drie digitale uitgangen van de Arduino rechtstreeks met een relais van 10 A, waardoor ook beginners motoren, verwarmingen of lampen kunnen aansturen zonder aan de elektrische installatie te hoeven werken.

De optische isolatie tussen de ingangen en de relaisspoelen beschermt het Arduino-board tegen terugkoppeling en stoorspanningen uit het schakelcircuit. De vier relais werken onafhankelijk van elkaar en schakelen elk een afzonderlijk bedraad circuit, zodat meerdere verbruikers gelijktijdig of na elkaar kunnen worden aangestuurd.

Toepassingen zijn bijvoorbeeld te vinden in de domotica, waar pompen of kleppen tijdgestuurd worden geopend en gesloten, of in testopstellingen waarin ledlampen en kleinere gelijkstroommotoren worden geschakeld. Ook het aansturen van waarschuwingslichten of het activeren van elektromagnetische vergrendelingen behoort tot de toepassingsmogelijkheden. In alle gevallen bevindt de logica zich op de Arduino, terwijl de module het schakelvermogen levert.

De Arduino levert de besturingssignalen via vier digitale uitgangen. De stroomvoorziening voor de relaisspoelen verloopt via een afzonderlijke stroomingang, waarmee de module onafhankelijk blijft van de bedrijfsspanning van de Arduino. Voor de belasting aan de relaiscontacten is een afzonderlijke externe stroombron vereist die, afhankelijk van de toepassing, 250 V AC of maximaal 30 V DC levert. Met de jumpers op de module kan de spoelspanning worden afgestemd op de beschikbare externe voeding.

Veiligheidsinstructie

Deze module is uitsluitend bedoeld voor het bouwen van prototypes en voor test- en ontwikkelingsdoeleinden en is niet bestemd voor installatie in het elektriciteitsnet van een woning. Werkzaamheden aan of in de buurt van elektrische installaties en aan hoogspanningscircuits zijn voorbehouden aan gekwalificeerde elektriciens; raadpleeg bij onduidelijkheden over een veilige bedrading vóór ingebruikname een gekwalificeerde elektricien. Om schade aan de module te voorkomen, moet ompoling van de stroomvoorziening worden vermeden.

Leveringsomvang

• 1x Relais Shield V1.3 Arduino-compatibel 4-kanaals / Relay Shield V1.3
