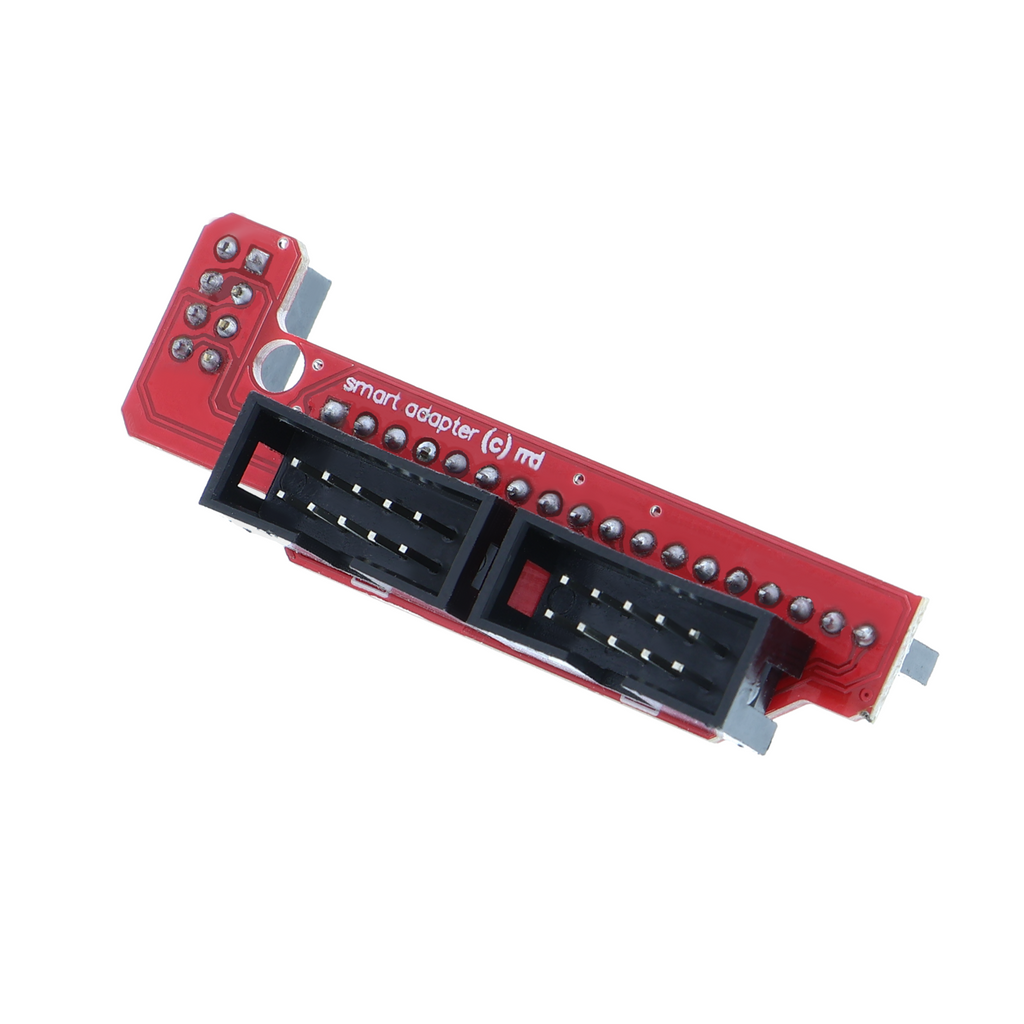

Ramps 1.4 LCD-adapter Smart RRD RepRap 3D-printer

Productoverzicht

• Adapterkaart verbindt RAMPS-1.4-controllerboards met Smart RRD-lcd-displays
• Stekkerbezetting voor 5V-logica, compatibel met standaardprinterboards
• Doorvoerboringen voor directe bevestiging op de printplaat zonder kabelwarboel
• Maakt grafische bediening van RepRap-printers met displaybesturing mogelijk

Productbeschrijving

Met deze adapter kun je een Smart RRD-lcd-display aansluiten op RAMPS-1.4-controllerboards, zoals die in veel 3D-printers op basis van open RepRap-hardware worden gebruikt. Zo kun je de printer vanaf het display bedienen zonder via de seriële interface te werken.

De adapter draagt de benodigde besturingssignalen over tussen het RAMPS-board en het display. De 5V-logica is afgestemd op standaardprinterboards; niveaushifters zijn niet nodig. De stekkeraansluitingen volgen de gevestigde RRD-pinbezetting, waardoor ook andere compatibele displays kunnen worden aangesloten.

Typische toepassingen zijn het gebruik in zelfgebouwde Prusa-achtige cartesiaanse printers, de bouw van Kossel-deltaprinter en het moderniseren van oudere printersystemen met een betere gebruikersinterface. De montage gebeurt door de pinheaders in de betreffende bussen van het RAMPS-board te steken. Optioneel kun je de adapterkaart vervolgens voor meer vormvastheid direct op de printplaat bevestigen.

Voorwaarde is een RAMPS-1.4-board met firmware die Smart RRD-displays ondersteunt, zoals Marlin. Het display moet geschikt zijn voor gebruik op 5V. De bekabeling tussen adapter en display wordt apart geleverd of moet compatibel zijn met het display.

Veiligheidsaanwijzing

De adapter is uitsluitend bedoeld voor het bouwen van prototypes en ontwikkelingsdoeleinden. De bedrijfsspanning van de aangesloten componenten ligt boven de veilige extra-lage spanning. Neem de voedingsvereisten van het complete printersysteem in acht en laat werkzaamheden aan of in de buurt van de elektrische installatie uitsluitend uitvoeren door een elektrotechnisch vakbekwaam persoon.

Leveringsomvang

• 1x Ramps 1.4 LCD-adapter Smart RRD RepRap 3D-printer
