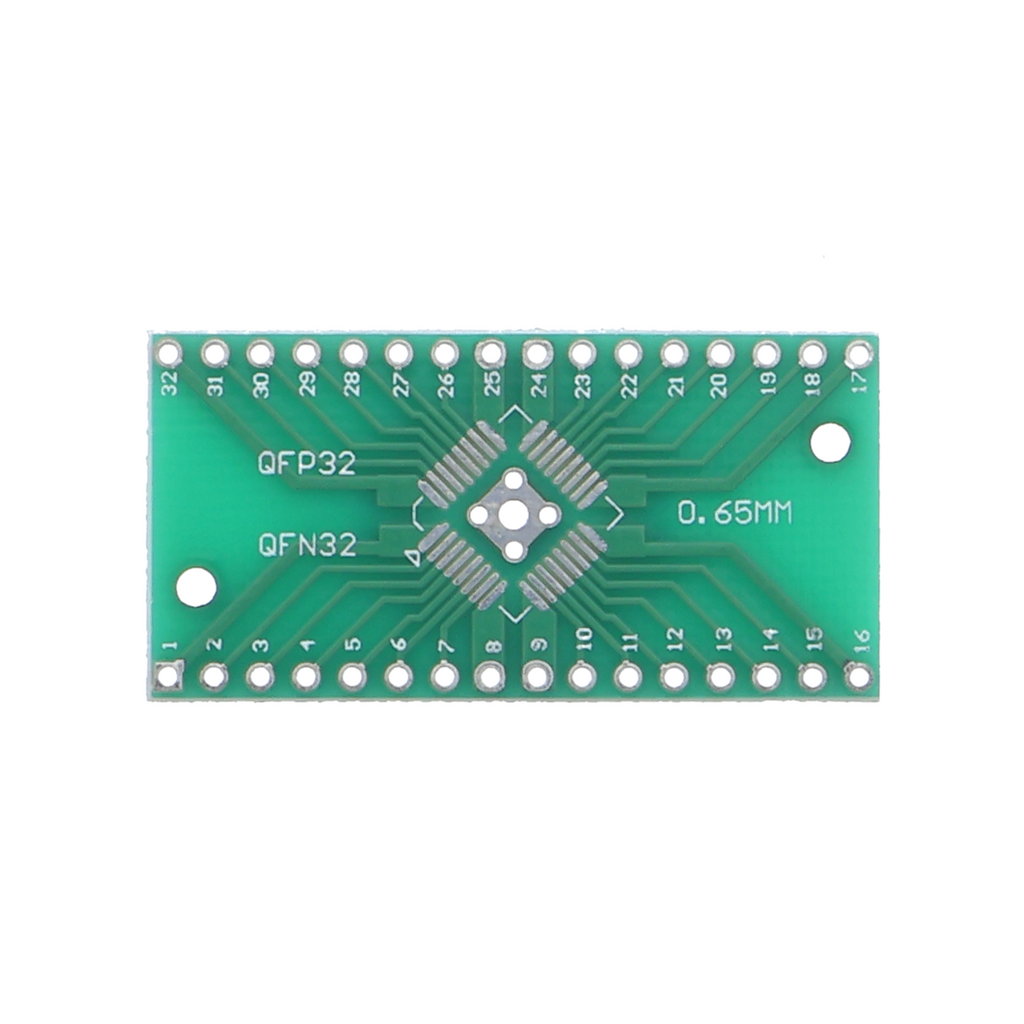

QFN32 / QFP32 naar DIP-adapterprintplaat - SMD-naar-DIP-breakout, 0,65 mm & 0,8 mm pitch

Productoverzicht

• Adapterprint voor het gebruik van QFN32- en QFP32-behuizingen in DIP-voetjes
• Verbindt opbouw-IC's met standaard gaatjesprintschakelingen
• Solderen vereist; na het solderen geschikt voor 32-pins DIP-voetjes
• Maakt het gebruik van moderne SMD-chips mogelijk zonder gespecialiseerde bestukkingsapparatuur
• Doorgemetalliseerde gaten voor betrouwbare verbindingen met de printplaat

Productbeschrijving

Deze adapterprint overbrugt de compatibiliteitskloof tussen moderne opbouw-geïntegreerde schakelingen en oudere printplaten met DIP-gaatraster. De print is geschikt voor QFN32- of QFP32-behuizingen en zet de aansluitingen om naar het 32-pins DIP-raster, dat compatibel is met standaardvoetjes en breadboards.

De chip wordt met de hand op de adapterprint gesoldeerd. Daarna kunnen de doorgemetalliseerde pinnen rechtstreeks in een bestaand DIP32-voetje worden gestoken. Zo bespaar je de aanschaf van SMD-bestukkingsapparatuur of omzetadapters voor afzonderlijke prototypes en experimenten.

De print geeft toegang tot sensor-IC's, microcontrollers en communicatiechips die alleen nog in platte behuizingen verkrijgbaar zijn, ook op oudere experimenteerprinten en in klassieke gaatjesprintschakelingen. Digitale audioversterkers, EEPROM-geheugens of signaalprocessors kunnen zo in bestaande testopstellingen worden geïntegreerd.

Het solderen van de IC en het zorgvuldig controleren van alle verbindingen vóór ingebruikname zijn onmisbaar. De print zelf heeft geen externe voeding nodig; de benodigde spanning ontvangt de gemonteerde IC via de DIP-pinnen uit de schakeling.

Veiligheidsinstructie

Bij het solderen van opbouwcomponenten moeten maatregelen tegen elektrostatische ontlading (ESD) worden getroffen om beschadiging van de chip te voorkomen. De adapterprint is uitsluitend bestemd voor het opbouwen van prototypes en voor test- en ontwikkeldoeleinden. Werkzaamheden aan of nabij de elektrische installatie zijn voorbehouden aan gekwalificeerde elektriciens; raadpleeg bij twijfel vóór ingebruikname een gekwalificeerde elektricien.

Leveringsomvang

• 1× QFN32/QFP32-naar-DIP-adapterprint (0,65/0,8 mm pitch)
