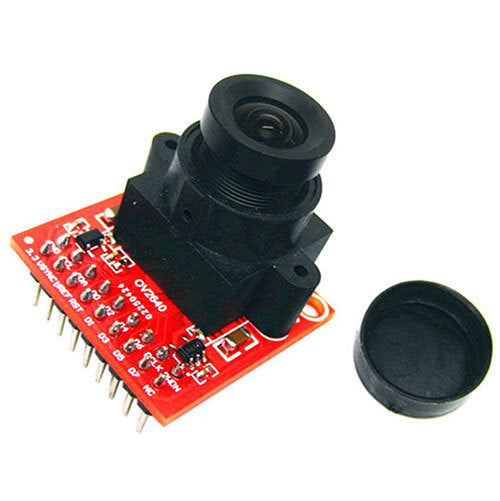

OV2640-beeldsensor met 2MP - cameramodule

Productoverzicht

• 2-megapixelsensor voor beeldopname en video-opname
• JPEG- en RAW-beeldformaten, resoluties tot 1600 * 1200 pixels
• SCCB-interface (seriële besturingstoegang), I2C-compatibel
• DVP-databus met 8-bits parallelle uitgang
• Voedingsspanning van 2,6 tot 3,3 V
• Geïntegreerde automatische regeling van belichting en witbalans

Productbeschrijving

De CMOS-beeldsensor legt foto's en video's tot 2 megapixels vast voor integratie in prototypes met beeldverwerking. Voor de besturing heeft de sensor slechts enkele besturingssignalen nodig via de I2C-compatibele SCCB-interface, waardoor de benodigde aansturing aanzienlijk wordt vereenvoudigd. De beeldgegevens worden parallel uitgevoerd via de 8-bits brede DVP-databus, zodat een microcontroller een volledige beeldregel in één uitleescyclus kan vastleggen.

Gebruik is alleen mogelijk met spanningen tussen 2,6 en 3,3 V; aansluiting op 5-V-logica vereist daarom een levelshifter voor de besturingssignalen. De sensor is geschikt voor realtime toepassingen zoals robotvisie, eenvoudige gezichtsherkenning of bewegingsdetectie. Ook voor het documenteren van testresultaten of live-beeldopname in bewakingsprototypes is de module geschikt. Bij sterke lichtbelasting of in het infraroodbereik bereikt de sensor zijn grenzen.

Voor het gebruik zijn naast de sensor een microcontrollerboard, een geschikte ontwikkelomgeving en bibliotheken voor de aansturing van de beeldsensor nodig. Een aanvullende testopstelling voor het controleren van de beeldkwaliteit vóór integratie versnelt de ontwikkeling aanzienlijk.

Veiligheidsinstructie

Deze module is uitsluitend bedoeld voor de bouw van prototypes en voor test- en ontwikkeldoeleinden. Houd er rekening mee dat werkzaamheden aan of in de buurt van de stroomvoorziening door een elektrotechnisch vakbekwame persoon moeten worden uitgevoerd. Raadpleeg vóór ingebruikname een elektrotechnisch vakbekwame persoon bij onduidelijkheden over de juiste stroomvoorziening of bedrading.

Leveringsomvang

• 1x OV2640-beeldsensor met 2MP - cameramodule
