Beschrijving
OMTech FC-22 1500W fiberlaser-snijmachine voor het snijden van metaal

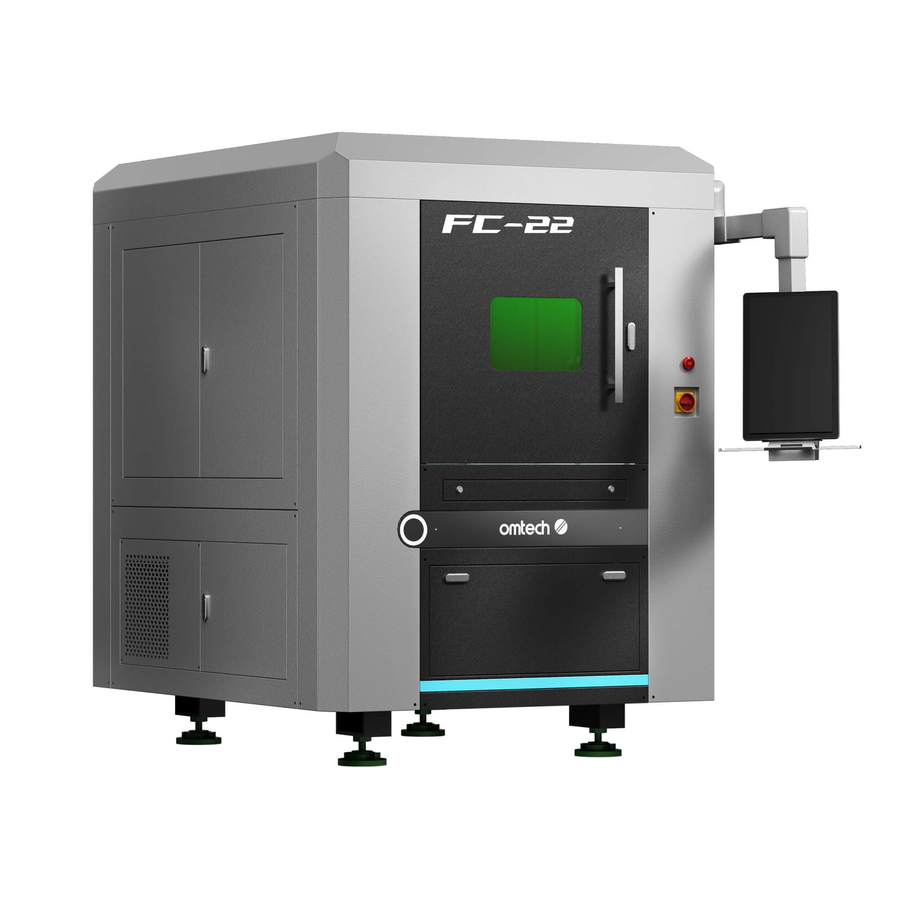

De OMTech FC-22 is een volledig gesloten 1500 W fiberlaser-snijmachine voor nauwkeurige metaalbewerking. Met een werkgebied van 600 x 600 mm, een laser golflengte van 1080 nm en een positioneernauwkeurigheid van ±0,05 mm is deze geschikt voor veeleisende snijtaken in werkplaatsen, productie en prototyping.
Volgens de productspecificaties snijdt de machine koolstofstaal tot 10 mm en roestvrij staal tot 5 mm. Materiaaldoorvoer aan de voor- en achterkant maakt ook de bewerking van langere werkstukken mogelijk. Waterkoeler en laser voeding zijn geïntegreerd.
Highlights
- 1500 W fiberlaser: krachtig systeem voor het snijden van verschillende metalen
- Werkgebied van 600 x 600 mm: voor verschillende werkstukformaten
- Tot 10 mm koolstofstaal: volgens de productspecificaties, roestvrij staal tot 5 mm
- Positioneernauwkeurigheid van ±0,05 mm: voor nauwkeurige snijtaken
- Dubbele materiaaldoorvoer: aan de voor- en achterkant telkens 600 x 50 mm
- Gesloten behuizing: met OD8+-veiligheidsvenster, veiligheidsrelais en vergrendelingen
- Geïntegreerde koeling: 1500W-waterkoeler en laser voeding geïntegreerd in het systeem
Productafbeeldingen
Materialen en toepassingen
- Constructiestaal en roestvrij staal
- Aluminium, koper en andere non-ferrometalen
- Prototypes en individuele metalen onderdelen
- Bewegwijzering en klantspecifieke projecten
- Industriële toepassingen en serieproductie
- Langere werkstukken dankzij materiaaldoorvoer aan de voor- en achterkant
Technische gegevens
| Specificatie | FC-22 |
|---|---|
| Machinetype | Fiberlaser-snijmachine |
| Laservermogen | 1500 W |
| Laser golflengte | 1080 nm |
| Maximaal ingangsvermogen | 12 kW |
| Nominale spanning/-frequentie | AC 220 V, 60 Hz |
| Werkgebied | 600 x 600 mm |
| Materiaaldoorvoer voor/achter | elk 600 x 50 mm |
| Max. materiaalhoogte | 10 mm |
| Max. snijdiepte koolstofstaal | 10 mm |
| Positioneernauwkeurigheid | ±0,05 mm |
| Max. tafelbelasting | 50 kg |
| Max. verwerkingssnelheid (onbelast) | 50 mm/s |
| Max. snelheid X/Y-assen | 30 m/min |
| Max. versnelling X/Y | 0,6 G |
| Assen | X 600 mm / Y 600 mm / Z 80 mm |
| Besturingssysteem | Weihong LS2000 |
| Certificeringen | CE, FDA |
| Beschermingsklasse voeding | IP54 |
| Afmetingen | 2700 x 1800 x 2055 mm |
| Nettogewicht | 1350 kg |
Koeling en afzuiging
| Component | Specificatie |
|---|---|
| Externe afzuigventilator | 1500 W, 3500 m³/h ±10 %, aansluiting 150 mm |
| Afvoerslang | Ø150 x 3000 mm |
| Geïntegreerde waterkoeler | 1800 W ingangsvermogen, 3,7 kW ±5 % koelvermogen |
| Temperatuurbereik waterkoeler | 25-30 °C |
Besturing en software
De FC-22 maakt gebruik van het besturingssysteem Weihong LS2000. Volgens de productgegevens zijn functies zoals automatisch nesten, projectplanning en realtimevoorbeeld beschikbaar. De software is beschikbaar in het Duits.
Leveringsomvang
- 1 x spanningsstabilisator, 1 x externe ventilator
- 2 x afvoerslangen, 2 x slangklemmen
- 1 x toetsenbord, 1 x muis, 1 x USB-stick (8 GB)
- 2 x lasersleutels, 2 x sleutels voor afdekking van de laserkop, 2 x sleutels voor materiaaldurchvoer, 8 x sleutels voor toegangsdeuren
- 1 x handgreep, 1 x gereedschapskist, 1 set inbussleutels
- 4 x schroevendraaiers, 1 x verstelbare moersleutel (12 inch)
- 1 x QBH-kap, 1 x laserveiligheidsbril, 1 x wattenstaafje, 1 x kalibratiepapier
- 1 x transparante tape, 1 x dubbelzijdige tape, 1 x keramische behuizing
- 1 x collimatiebeschermlens D24,9 x 1,5 mm
- 10 x focusbeschermlenzen D27,9 x 4,1 mm
- 10 x enkel-laagsproeiers (4 + 6 stuks volgens leveringsomvang)
Opmerkingen
- Vóór de bewerking moeten de geschiktheid van het materiaal, de snijparameters en de noodzakelijke beschermingsmaatregelen worden gecontroleerd.
- De daadwerkelijke snijcapaciteit is onder andere afhankelijk van het materiaal, de materiaaldikte en de procesparameters.
