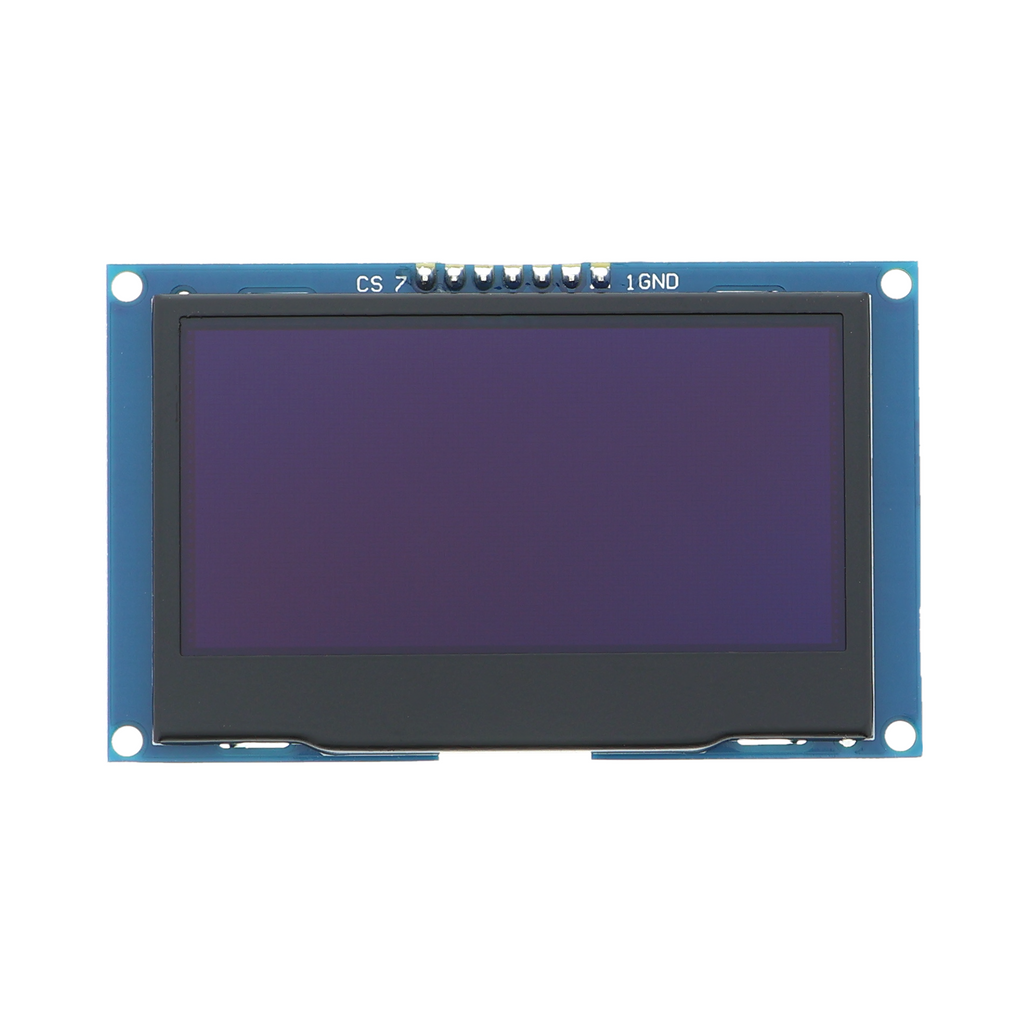

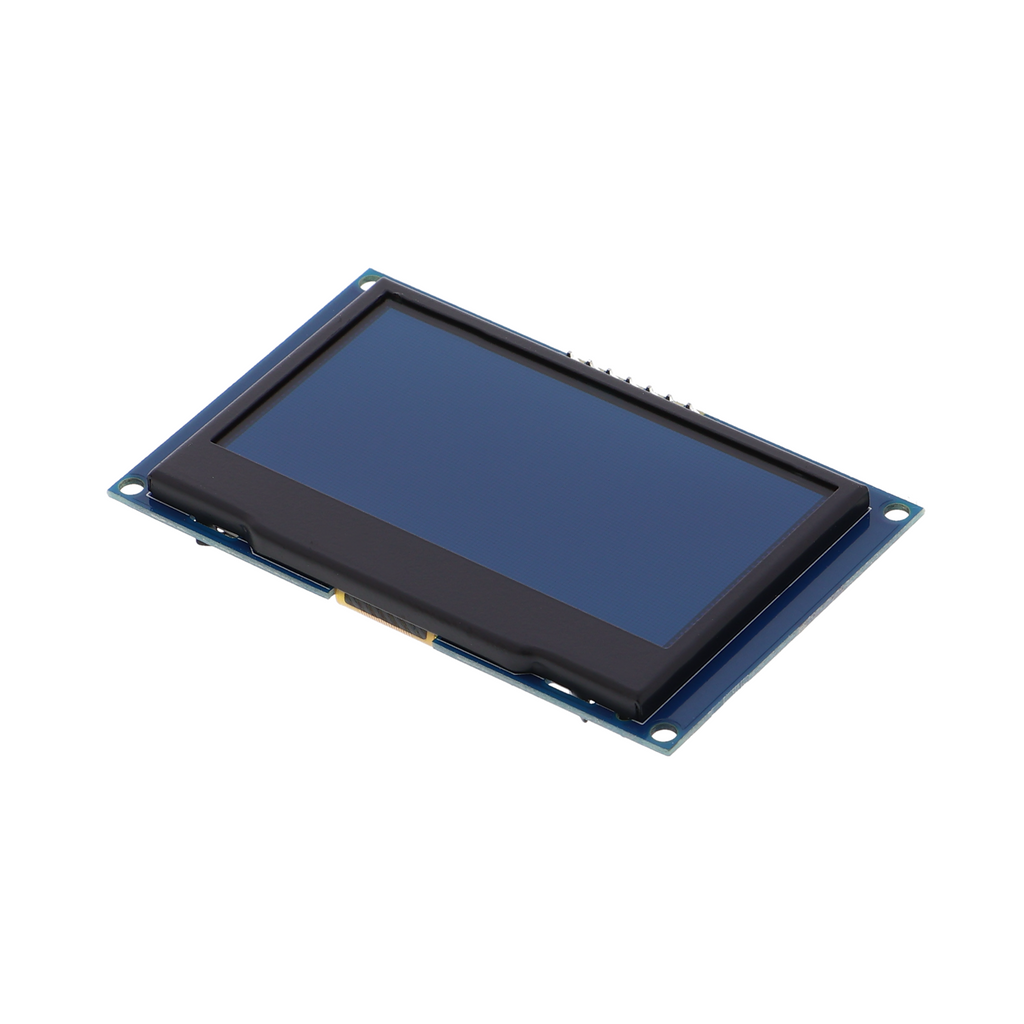

OLED-lcd-display 2.42" inch, 128x64, SSD1309, 7-pins SPI/I2C

Productoverzicht

• OLED-grafisch display met 128*64 pixels en een diagonaal van 2,42 inch
• SSD1309-controller voor directe pixelbesturing

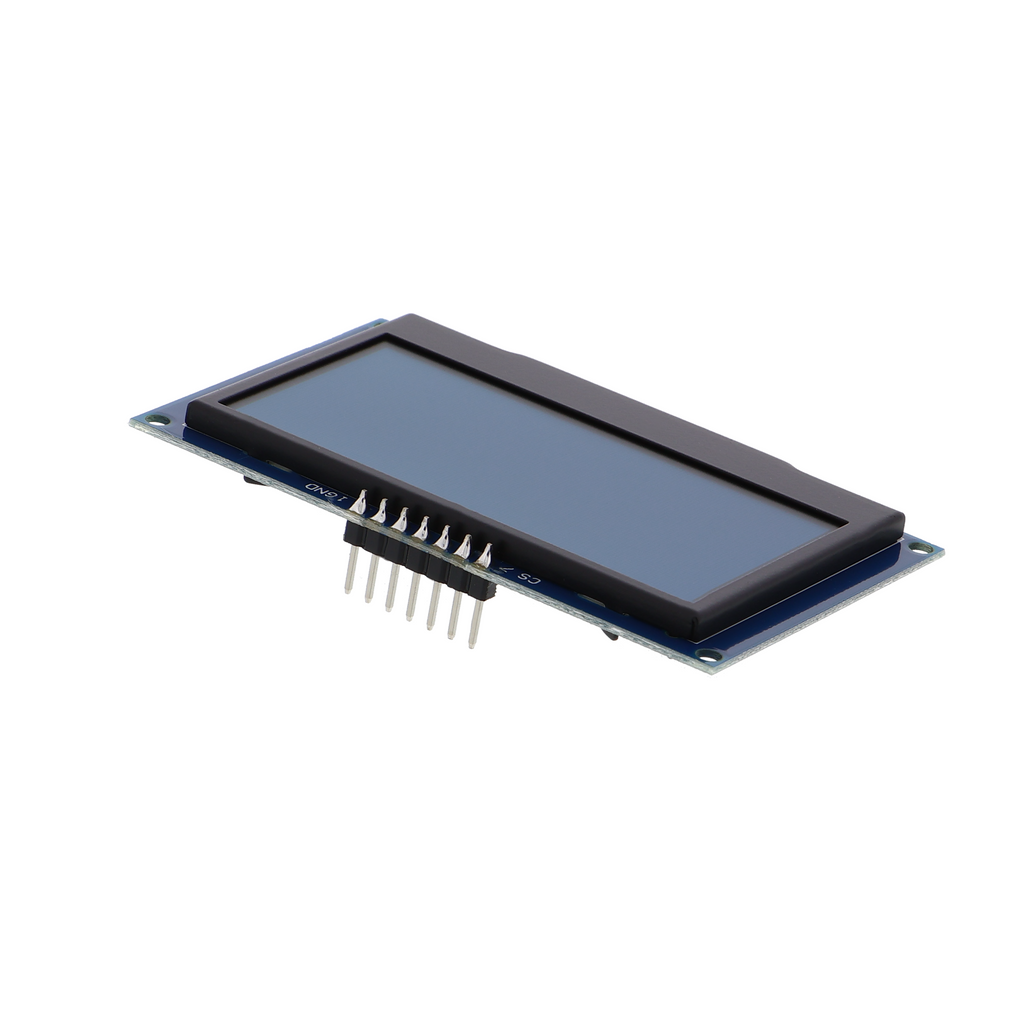

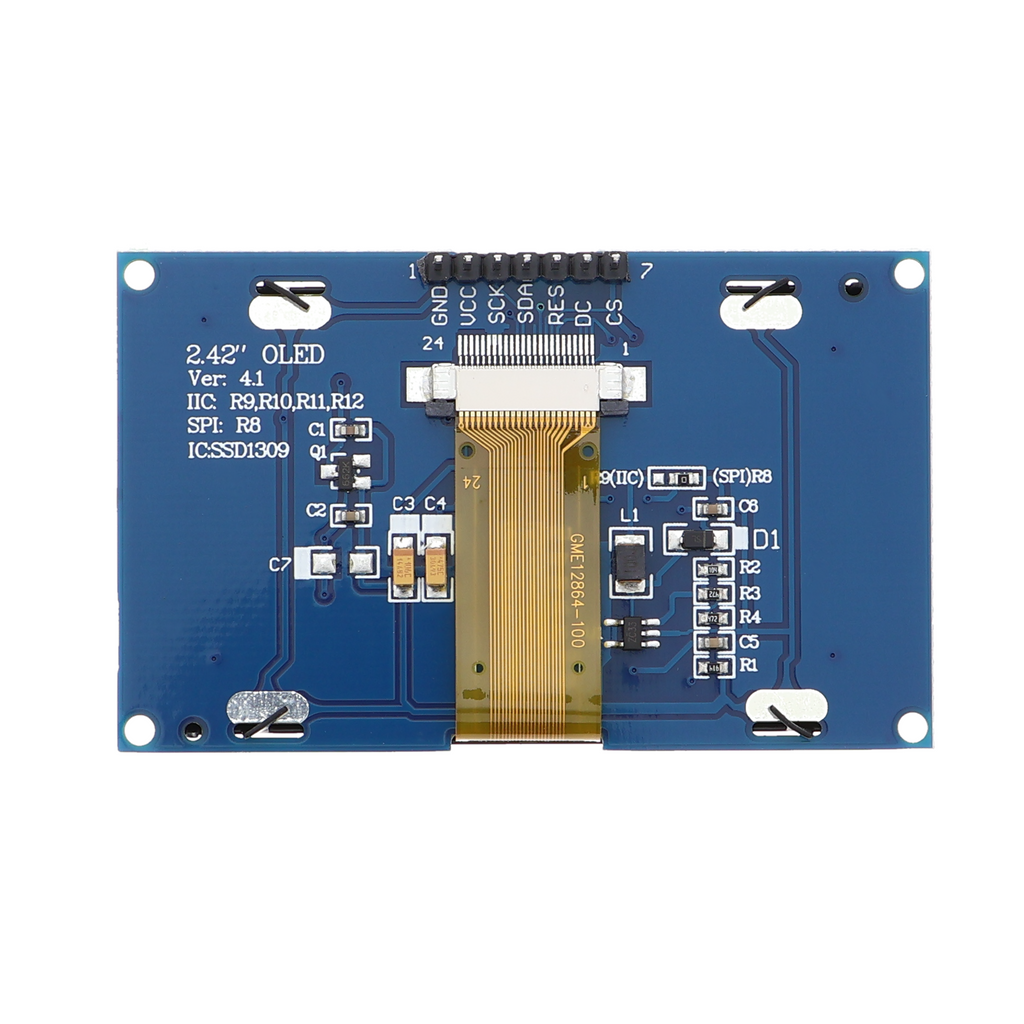

• 7-polige connector, aansluiting via SPI-interface
• Voedingsspanning 3,3 tot 5 V
• Monochroom in wit op een zwarte achtergrond
• Laag stroomverbruik in het milliampèrebereik

Productbeschrijving

Het OLED-display geeft grafieken, diagrammen en tekst met hoge resolutie weer en is geschikt voor meetweergaven, menu's en statusdisplays in embedded-projecten. De geïntegreerde SSD1309-controller biedt directe pixelbesturing zonder externe schakeling.

Via de SPI-interface worden beeldgegevens sequentieel overgedragen; voor de aansturing zijn vier datalijnen plus voeding en massa nodig. Het display werkt met voedingsspanningen tussen 3,3 en 5 V en kan dus rechtstreeks op gangbare microcontrollerboards worden aangesloten. Het stroomverbruik ligt in het bereik van enkele milliampères; een aparte voeding is in de meeste gevallen niet nodig.

Het display wordt gebruikt in digitale meetinstrumenten voor de weergave van sensorgegevens, in apparaatmenu's en configuratieweergaven, bij foutdiagnose met realtime-meldingen en in draagbare projecten waarbij een laag stroomverbruik doorslaggevend is. De schermdiagonaal van 2,42 inch maakt een leesbare weergave van vier tot vijf tekstregels bij een geschikte lettergrootte mogelijk.

Voor het gebruik zijn driver-routines voor de SSD1309-controller vereist; deze zijn beschikbaar in standaardbibliotheken voor gangbare ontwikkelomgevingen. Communicatie via SPI vereist een microcontroller met deze interface.

Veiligheidsinstructie

Het display is uitsluitend bedoeld voor de bouw van prototypes en voor test- en ontwikkelingsdoeleinden. Toepassingen met hoogspanning zijn niet toegestaan. Raadpleeg bij onduidelijkheden over de integratie in een bestaand systeem vóór de ingebruikname een elektrotechnisch deskundige.

Leveringsomvang

• 1x OLED LCD-display 2.42" 128x64, SSD1309, 7 Pin SPI/ I2C
