NRF24L01 draadloze module - 2.4G, 24L01, ca. 70m bereik

Productoverzicht

• Funktransceiver voor draadloze gegevensoverdracht in de 2,4GHz-ISM-band
• Aansluiting via SPI-interface op microcontrollerboards
• Printplaatantenne op de printplaat, externe antenne kan niet worden aangesloten
• Voedingsspanning 1,9 tot 3,6 V
• Gegevenssnelheden tot 2 Mbit/s, bereik ca. 70 m
• Stroomverbruik tijdens gebruik 11 tot 14 mA, energiebesparingsmodi voor batterijgebruik

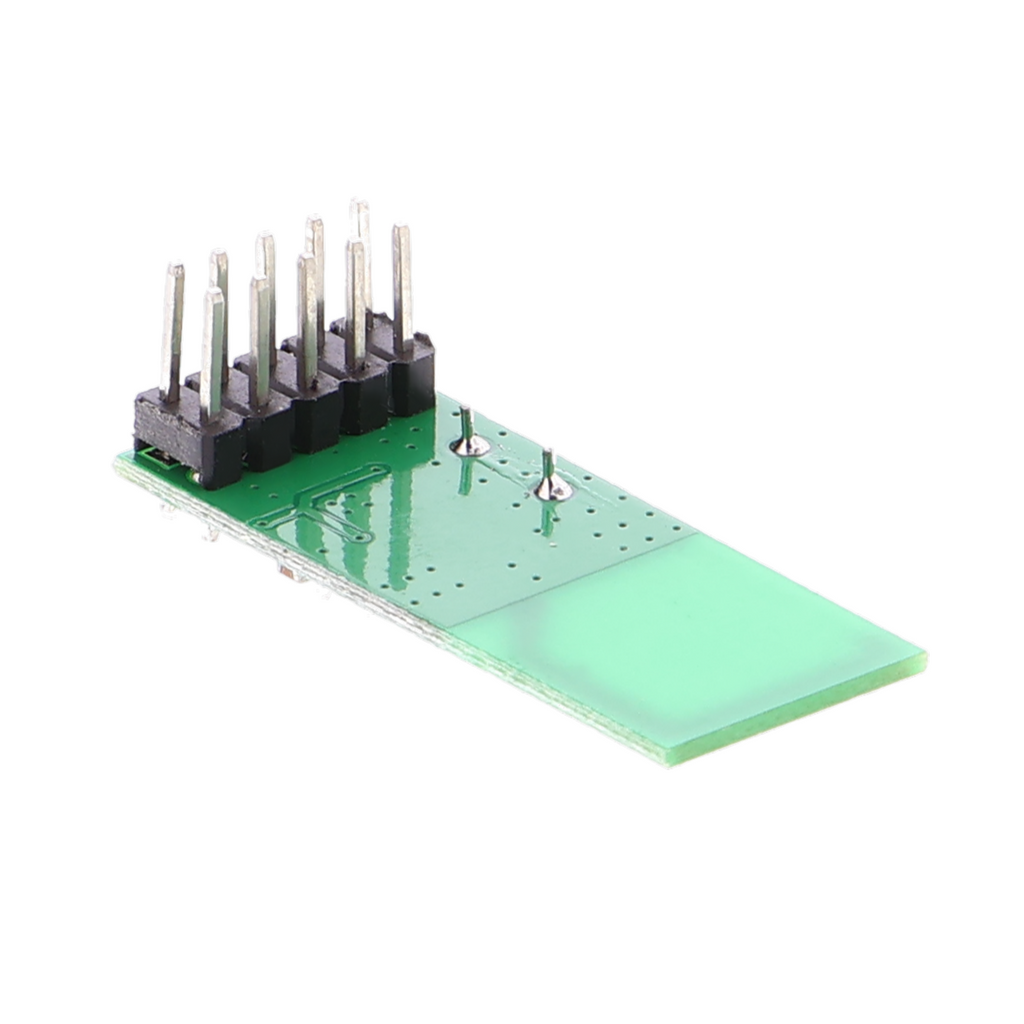

• 10-polige pinheaderaansluiting, SMD-kristal op de printplaat

Productbeschrijving

Deze funktransceiver-module verzendt draadloos gegevens in het frequentiebereik van 2,4 GHz tussen microcontrollerboards. De geïntegreerde NRF24L01+-chip schakelt tussen zend- en ontvangstmodus en wordt aangestuurd via de SPI-interface, die alle opdrachten en gegevens uitwisselt.

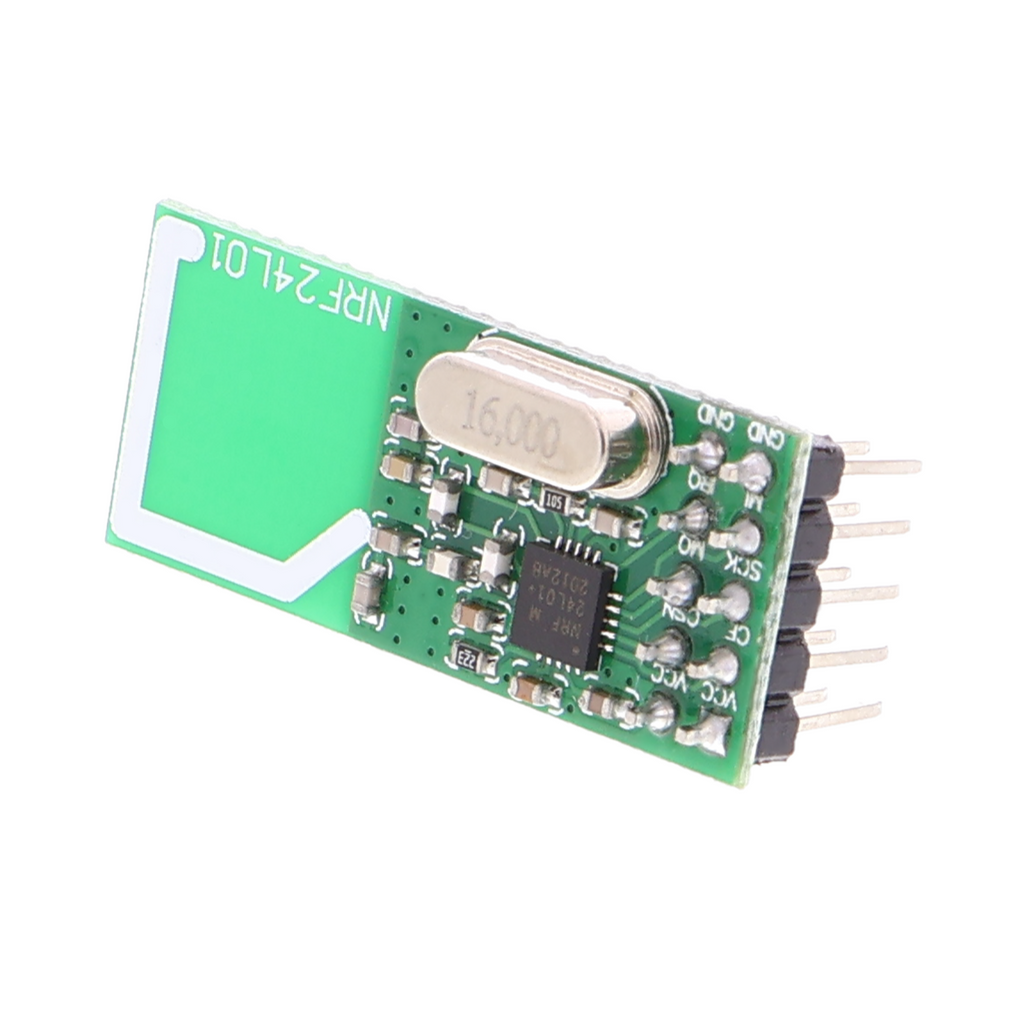

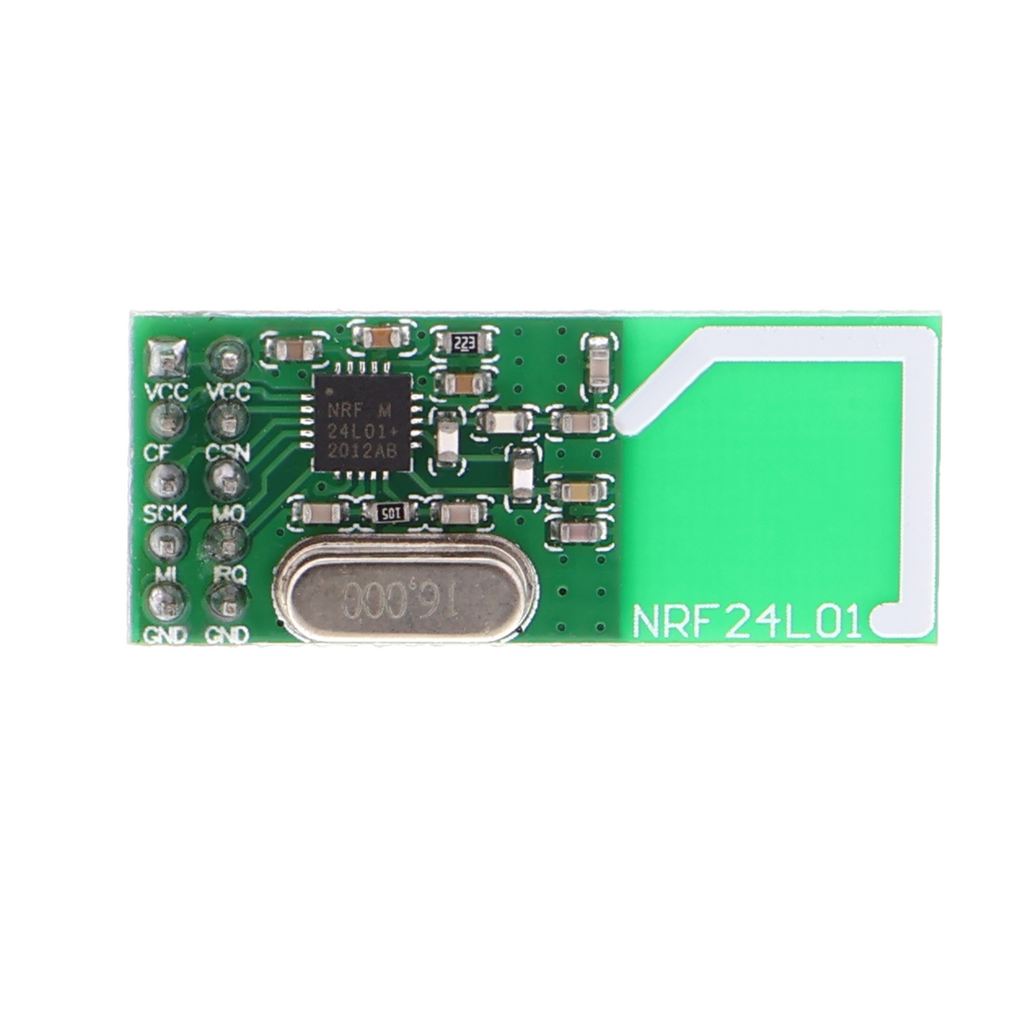

De antenne is rechtstreeks als printbaan op de printplaat uitgevoerd; een externe antenneaansluiting ontbreekt. Dit maakt een zeer compacte behuizing mogelijk, maar vermindert het bereik ten opzichte van modules met een externe antenne. De voedingsspanning ligt tussen 1,9 V en 3,6 V, waardoor aansluiting op 3,3V-systemen mogelijk is, maar niet op 5V-logica zonder niveauomzetting.

Typische toepassingen zijn draadloze sensornetwerken, afstandsbedieningen of gegevensuitwisseling tussen meerdere printplaten binnen hetzelfde radiobereik. Een voorbeeld is de verbinding van meerdere dataloggers die hun meetwaarden via radiogolven naar een centrale ontvangerprintplaat verzenden. Tijdens het zenden met 0 dBm bedraagt de stroom ongeveer 11 mA; bij ontvangst met de maximale gegevenssnelheid is dit ongeveer 14 mA. Stand-by- en power-downmodi verlagen het verbruik tot het micro- tot nanoampèrebereik, wat toepassingen op batterijen of met autonome energievoorziening mogelijk maakt.

Een microcontroller met SPI-interface en de RF24-bibliotheek in de betreffende ontwikkelomgeving zijn vereist. De antenne op de printplaat maakt geen verbetering van het bereik door antenneaanpassingen mogelijk; de opgegeven 70 m is de bovengrens onder ideale omstandigheden.

Veiligheidsinformatie

De module is uitsluitend bedoeld voor prototypes en ontwikkeldoeleinden en niet voor integratie in het elektriciteitsnet van een woning. Bij het ontwerpen van radioapparatuur moeten de geldende voorschriften voor frequentiegebruik in acht worden genomen. Raadpleeg vóór ingebruikname een elektrotechnisch vakbekwame persoon bij vragen over elektromagnetische compatibiliteit of veilig gebruik.
