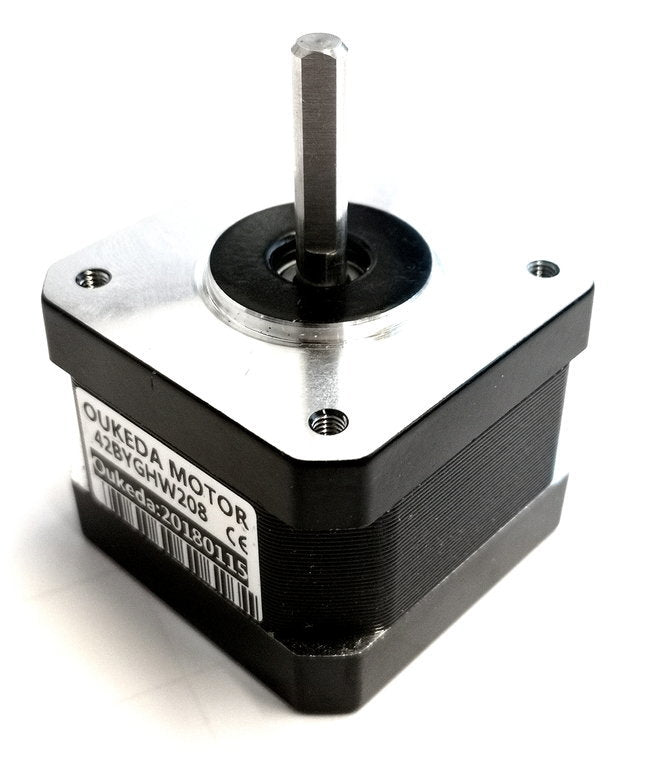

NEMA17-stappenmotor met aansluitkabel

Productoverzicht

• Stappenmotor volgens de NEMA17-standaard met vieraderige aansluitkabel
• Levert een koppel tot 0,4 Nm, bedrijfsspanning 12 V
• Twee spoelwikkelingen met elk 1,5 A nominale stroom
• Staphoek van 1,8 graden per impuls
• Aansluitkabel met stekker voor directe aansluiting

Productbeschrijving

De NEMA17-stappenmotor biedt nauwkeurige positionering in toepassingen waarbij geen sensoren of regelkringen nodig zijn. De motor draait in gedefinieerde stappen van 1,8 graden, waardoor het benodigde aantal impulsen eenvoudig vanuit de gewenste positie kan worden berekend. Met een koppel van 0,4 Nm en een bedrijfsspanning van 12 V is het apparaat geschikt voor lichte tot middelzware belastingen bij het bouwen van prototypes.

De aansturing gebeurt via een stappenmotordriver, die de vier aansluitingen voorziet van tijdgestuurde signaalreeksen en daarmee de twee spoelwikkelingen gericht bekrachtigt. De driver heeft naast de 12-V-voeding voor de motor een afzonderlijke logica-ingang nodig, bijvoorbeeld vanaf een microcontrollerboard, om de richting en stapfrequentie te regelen.

Typische toepassingen zijn XY-plotters, waarbij twee motoren de assen positioneren, roterende onderdelen in meetinstrumenten of kalibratieapparaten, eenvoudige robotica-projecten met lineaire bewegingsassen en geautomatiseerde testopstellingen in het dagelijks laboratoriumgebruik. Bij snelle bewegingen van meer dan 1000 stappen per seconde moet het koppel door middel van belastingstests worden gecontroleerd, omdat de houdkracht bij hogere frequenties afneemt.

Een geschikte stappenmotordriver, een voedingsapparaat met minimaal 12 V en voldoende stroomcapaciteit en een microcontrollerboard met digitale uitgangen zijn noodzakelijk. Mechanische houders en koppelingen voor aansluiting op de belasting of as zijn niet inbegrepen.

Veiligheidsinstructie

De motor mag niet rechtstreeks op een huishoudelijke netaansluiting of het elektriciteitsnet worden aangesloten en is uitsluitend bestemd voor het bouwen van prototypes, tests en ontwikkelingsdoeleinden. Let op de juiste toewijzing van de spoelen volgens het schakelschema van de gebruikte driver; een verkeerde bedrading leidt tot bewegingsstoringen of schade. Raadpleeg bij onzekerheid over de bedrijfsspanning, de stappenmotordriver of veiligheidsaspecten vóór gebruik een gekwalificeerde elektricien.

Leveringsomvang

inbegrepen.
